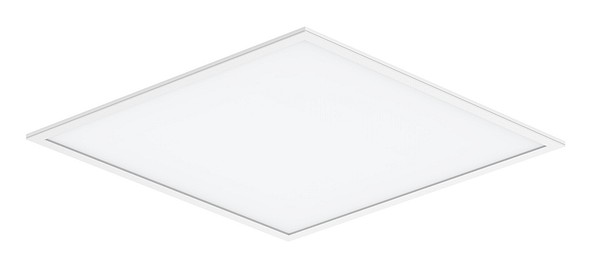

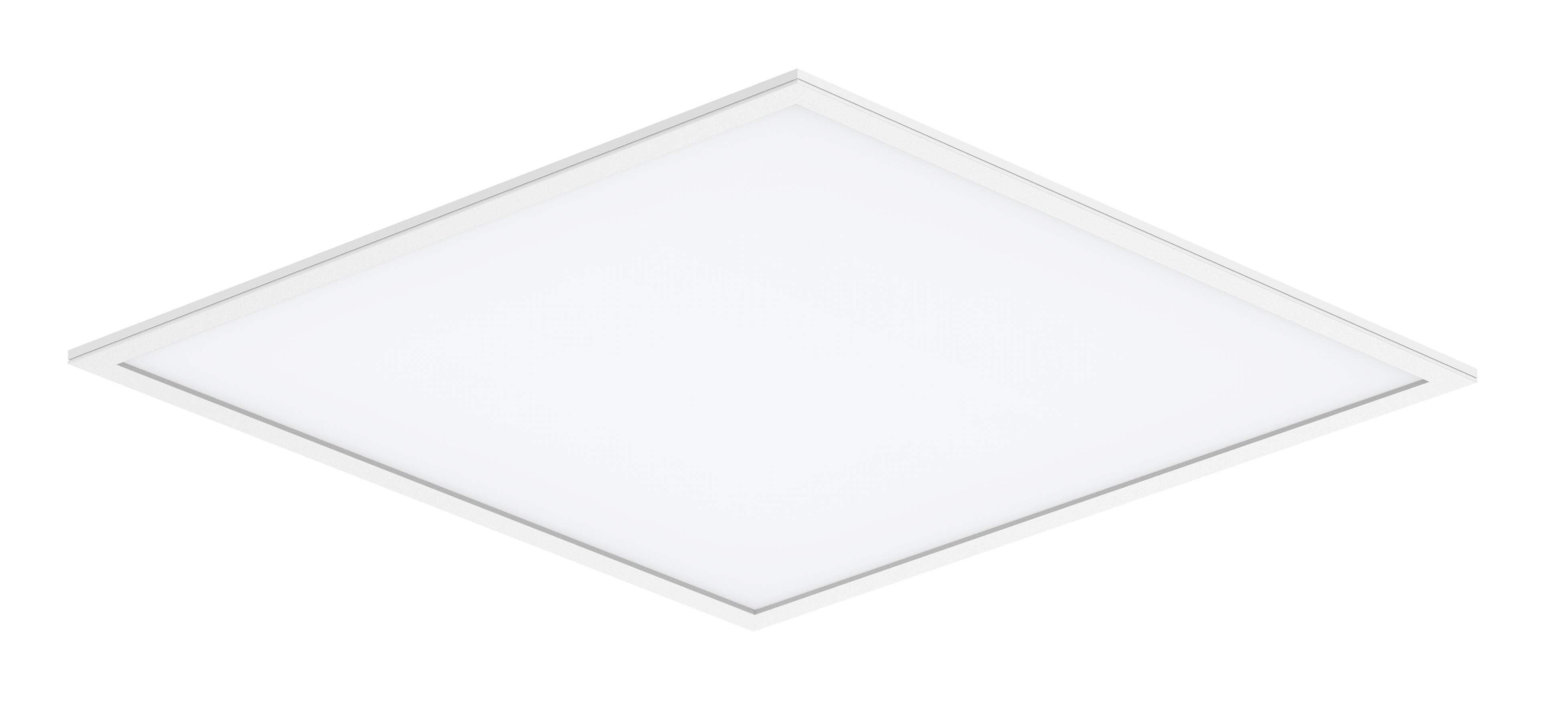

Plata Pro MP 40W/830 ACMP DA2
Plata Pro MP Moduulivalaisin 40W 3000K 5000lm Him DALI-2; Him ohjelmoitavissa; Painonappihim; IP20; IK02; SL II; L70B50 100000h; LED, kiinteä; CRI>80; SDCM3; Soveltuu läpijohdotukseen; 5x2.5mm²; Kotelo al; Väri val; Suojus Strukturoitu muovi; C16 maks. 31
Plata Pro MP on pitkäikäinen ja energiatehokas moduulivalaisin, jolla on erinomainen hinta-laatusuhde. Valaisimen valovirran voi vaihtaa virtalähteen kytkimestä, mikä tekee siitä monipuolisen ja joustavan ratkaisun. Käyttökohteita ovat julkiset tilat, kuten toimistot, luokkahuoneet, käytävät ja aulat. Valaisin sopii erityisen hyvin kohteisiin, joissa se voidaan upottaa alakattojärjestelmiin. Ohjausvaihtoehtoina ovat on/off, Dali-2 ja Casambi. Valaisimen elinikä on 100 000 tuntia, ja energiatehokkuus on jopa 125 lm/W.
Runko alumiinia, valonohjauslevy akryylia (ACMP).
Valkoinen, RAL 9016.
Suojausluokka II.
Asennus T-listakattoon. Lisätarvikkeilla uppoasennus.
Soveltuu ketjutettavaksi on/off ja Dali-2 maks. 5 x 2,5 mm2, Casambi 3 x 2,5 mm2.
Värilämpötilat 3000 K ja 4000 K. CRI > 80 / Ra > 80.
MacAdam 3 SDCM.
IP20.
On/off: 19 W / 2400 lm – 37 W / 4600 lm. Valovirta vaihdettavissa valaisimesta.
Dali: 12 W / 1500 lm – 40 W / 5000 lm. Valovirta vaihdettavissa valaisimesta.
Casambi: 34 W / 4300 lm.
On/off, Dali-2, jossa suorapainikeohjaus (230V) ja Casambi- (Bluetooth mesh).
Suositellaan käytettäväksi Dali-2 sertifioituja ohjauslaitteita.
Suorapainikeohjauksessa käytettävien valaisinten enimmäismäärä yhdessä ryhmässä on 20 kpl. Kytkimen ja valaisimen välisen kaapelin pituus enintään 10 metriä.
Käyttöympäristön lämpötila 0 … 25 °C.
Hyötyelinikä L70 100 000 h (Ta25°C).
Hyötyelinikä L80 80 000 h (Ta25°C).
Hyötyelinikä L90 50 000 h (Ta25°C).
Virtalähteiden elinikä 100 000 h.
Lisätarvikkeina pinta-asennuskehys (4289994), piilolistakannakesarja PLK15 (4209537) ja ripustusvaijerisarja (4146993). Valaisimet ovat myös yhteensopivia Planon pinta-asennuskehyksien kanssa, joita on saatavilla kolmessa värissä: valkoinen (4146973), musta (A2PLKI) ja harmaa (A2PLKJ). Lisäksi yleisuppoasennuskehys 600 x 600 (4297811) sekä valoaukon peitelevyt 600*600 R400 (A2PLZC) ja 600*600 R500 (A2PLZA). Valaisimen valovirta laskee peitelevyjen kanssa noin 30 % (R500) ja noin 50 % (R400).
Projektikohtaisesti saatavilla määrämittaiset liitosjohdot ja monipuoliset pikaliitinjohtosarjat.
- Koodi
- 4147027
Lataukset
Tekniset tiedot
- Sähkönumero (FIN)
- 4147027
- Sähkönumero (SWE)
- 7028880
- GTIN
- 6435200320049
- Airam-koodi
- A1PLAE
- Koodi
- 4147027
- Pituus (mm)
- 595
- Soveltuu päätetyöskentelyyn
- Kyllä
- Soveltuu ripustettavaksi
- Kyllä
- Hätätoimintojen valvontajärjestelmä
- Ei ole
- Valaisimen valotehokkuus (max) (lm/W)
- 125
- Valon väri (alphanumeric)
- Valkoinen
- Lampunpidin
- Muu
- Soveltuu kiinnikeasennukseen
- Ei
- Himmennys Zigbee
- Ei
- Värilämpötila-alue (max) (K)
- 3000
- Himmennys nousevan reunan ohjaus
- Ei
- Häikäisyarvo (UGR)
- 19
- Napojen lukumäärä
- 5
- Stroboskooppi-ilmiön mitta-arvo SVM
- 0.4
- Liitettävien johtimien poikkipinta-ala (min) (mm²)
- 1.5
- Kokonaisharmoninen särö (THD)
- 10
- Google Assistant -yhteensopiva
- Ei
- Liitettävien johtimien poikkipinta-ala (max) (mm²)
- 2.5
- Johtimen poikkipinta-ala (mm²)
- 2.5
- Valaisimen elinikä L70B50 Ta=25 °C (h)
- 100000
- Himmennys DMX
- Ei
- Sisältää kytkimen
- Ei
- Sisältää 2019/2020/EU:n mukaisia tuotteita
- Kyllä
- Soveltuu turvavalaistukseen
- Ei
- Valotunnistimella
- Ei
- Fotobiologinen turvallisuus EN 62471
- RG0
- Järjestelmän enimmäisteho (W)
- 40
- Sisältää läsnäolotunnistimen
- Ei
- Varavoimajärjestelmä
- Ei ole
- Himmennettävä
- Kyllä
- Kattoasennus
- Kyllä
- Vaihdettava liitäntälaite
- Kyllä
- Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (max) (lm)
- 5000
- Himmennys Sine Wave Reduction
- Ei
- Himmennys ohjelmoitavissa
- Kyllä
- Rungon väri
- Valkoinen
- Integroitu varateholähde
- Ei
- Valovirran pysyvyys, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)
- 85
- Yhteensopiva Casambi-järjestelmän kanssa
- Ei
- Säädettävä valonjako
- ei
- Kotelointiluokka (IP), takasivu
- IP20
- Valovirran pysyvyys, keskim. käyttöikä 75 000 h, ympäristölämpötila 25 °C (%)
- 80
- Hehkulankatesti IEC 60695-2-11 mukaan
- 650 °C - 30 s
- Valovirran pysyvyys, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%)
- 90
- Upotusleveys (mm)
- 600
- Kotelon pintakäsittely
- Pinnoitettu jauhemaalauksella
- Tuuletusaukot
- Ei
- Lamppujen/moduulien lukumäärä
- 1
- Sisältää ohjauslaitteen
- Kyllä
- Himmennys RF
- Ei
- Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (min) (°C)
- 0
- Valaisimen mitoitettu valovirta (lm)
- 5000
- Valaisimen elinikä L80B50 Ta=25 °C (h)
- 80000
- IFTTT-tuki
- Ei
- Vikaantumisosuus, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)
- 5
- Valaisimen pintalämpötila on rajoitettu, luokka D, standardi DIN EN 60598-2-24
- Kyllä
- Himmennys potentiometri
- Ei
- Iskunkestävyysluokka
- IK02
- Valaisinten enimmäismäärä per johdonsuojakatkaisija C10 (MCB)
- 18
- Leveys (mm)
- 595
- Soveltuu pinta-asennukseen
- Kyllä
- Valaisimen tehokkuus (lm/W)
- 125
- Painonappihimmennys
- Kyllä
- Valonlähteen energiatehokkuusluokka (EU-säännös 2019/2015)
- D
- Sisältää liiketunnistuksen
- Ei
- Nimellisjännitealue (max) (V)
- 240
- Nimellisvirta-alue (min) (mA)
- 300
- Kaapelointitapa
- Soveltuu läpijohdotukseen
- Himmennys 1-10 V
- Ei
- Värintoistoindeksi (CRI)
- 80-89
- Himmennys DSI
- Ei
- Valon suunta (suora/epäsuora)
- Suora
- Vikaantumisosuus, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%)
- 5
- Soveltuu lampputeholle (min) (W)
- 12
- Ilman himmennystoimintoa
- Ei
- Kotelointiluokka (IP), edestä
- IP20
- Välkyntä-arvo Pst LM
- 1
- Bluetooth -ohjattava
- Ei
- Himmennys 0-10 V
- Ei
- Kytkentätapa
- Pistokepuristin / jousiliitin
- Sisältää valonlähteen
- Kyllä
- Enimmäismäärä valaisimia, johdonsuojakatkaisija C16
- 31
- Vikaantumisosuus, keskim. käyttöikä 75 000 h, ympäristölämpötila 25 °C (%)
- 10
- Valonlähteen tyyppi
- LED, kiinteä
- Häikäisysuojan tyyppi
- Ei ole
- Valonjako
- Hajottava linssi/optiikka/paneeli
- Valaisimen suojaaminen lämpöäeristävällä materiaalilla mahdollista
- Ei
- Kokonaisharmoninen särö (THD) (%)
- 10
- Rakenteellinen upotussyvyys (mm)
- 80
- Soveltuu jonoasennukseen
- Ei
- Himmennys DALI-2
- Kyllä
- Nimellisjännitealue (min) (V)
- 220
- Soveltuu uppoasennukseen
- Kyllä
- Himmennys valmistajakohtainen
- Ei
- Liitäntälaitteen tyyppi
- Vakiovirtaohjattu LED- liitäntälaite
- Värilämpötila-alue (min) (K)
- 3000
- Kotelointiluokka (IP)
- IP20
- Tehokerroin
- 0.9
- Avauskulma (määritelty alue)
- Leveä säde 40-80°
- Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (min) (lm)
- 1500
- Säädettävä valovirta (lumen)
- portaaton
- Soveltuu lampputeholle (max) (W)
- 40
- Suojausluokka (IEC 61140)
- II
- Himmennys DALI
- Kyllä
- Valon jakautuminen (symmetrinen/epäsymmetrinen)
- Symmetrinen
- Valaisimen valotehokkuus (min) (lm/W)
- 125
- Jännitetyyppi
- AC
- Säädettävä värilämpötila
- Ei
- Upotuspituus (mm)
- 600
- Apple HomeKit -yhteensopiva
- Ei
- Himmennys LineSwitch
- Ei
- Kotelon/suojuksen materiaali
- Alumiini
- Sisältää asennustarvikkeet
- Kyllä
- Vakiovalovirta-ohjaus (CLO)
- Ei
- Amazon Alexa -yhteensopiva
- Ei
- Korkeus/syvyys (mm)
- 9
- Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (max) (°C)
- 25
- Värin konsistenssi (MacAdamin ellipsi)
- SDCM3
- Himmennys laskevan reunan ohjaus
- Ei
- Seinäasennus
- Kyllä
- Sisältää liitosjohdon ja pistoliittimen
- Ei
- Hipaisuhimmennys
- Ei
- Himmennys verkkovirtamodulaatio
- Ei
- Nimellisvirta-alue (max) (mA)
- 1050
- Suojuksen materiaali
- Strukturoitu muovi
- Enimmäismäärä valaisimia, johdonsuojakatkaisija B16
- 18
Tuoteversiot
Plata Pro MP
| Tuotenimi | Koodi | |
|---|---|---|
| Plata Pro MP 37W/830 ACMP | 4147026 |
|
| Plata Pro MP 37W/840 ACMP | 4146978 |
Plata Pro MP Dali
| Tuotenimi | Koodi | |
|---|---|---|
| Plata Pro MP 40W/830 ACMP DA2 | 4147027 |
|
| Plata Pro MP 40W/840 ACMP DA2 | 4146979 |
Plata Pro MP Casambi
| Tuotenimi | Koodi | |
|---|---|---|
| Plata Pro MP 34W/830 ACMP CA | 4147028 |
|
| Plata Pro MP 34W/840 ACMP CA | 4146980 |
Plata Pro MP EU-Plug ACMP (3 m kaapeli)
| Tuotenimi | Koodi | |
|---|---|---|
| Plata Pro MP 37W/830 ACMP EU | A1PLAD-EU |
Plata Pro MP Casambi EU-Plug ACMP (3 m kaapeli)
| Tuotenimi | Koodi | |
|---|---|---|
| Plata Pro MP 34W/830 ACMP CAEU | A1PLAF-CAEU |
