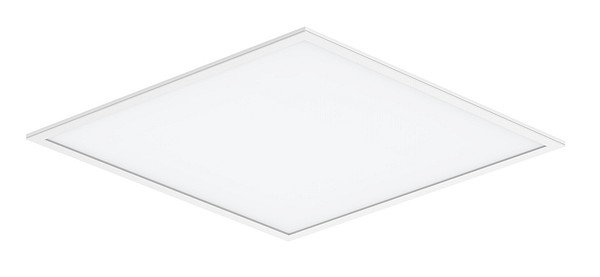

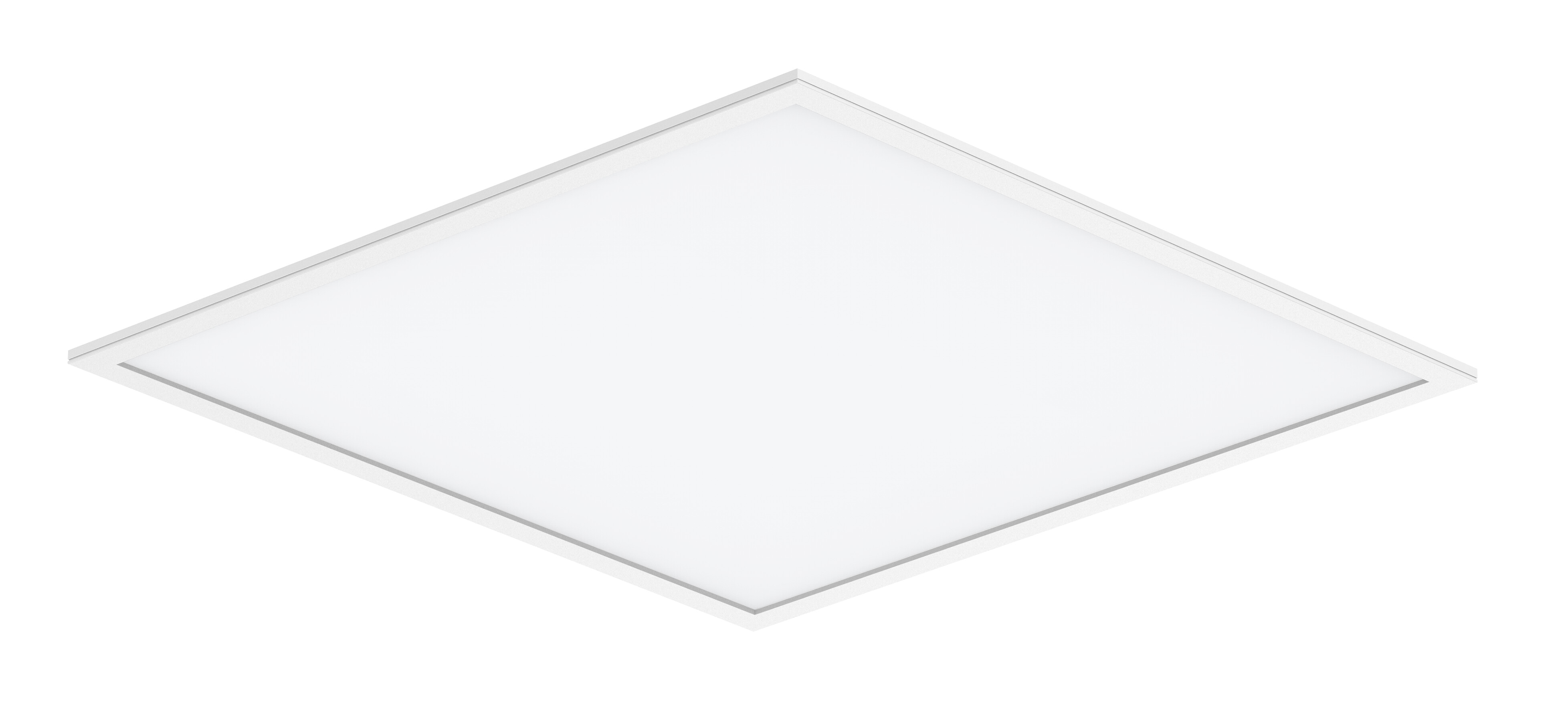

Plata Pro MP 34W/830 ACMP CA

Plata Pro MP Moduulivalaisin 34W 3000K 4300lm Him ohjelmoitavissa; Casambi; IP20; IK02; SL II; L70B50 100000h; LED, kiinteä; CRI>80; SDCM3; Soveltuu läpijohdotukseen; 5x2.5mm²; Kotelo al; Väri val; Suojus Strukturoitu muovi; C16 maks. 26

Katso tarkemmat tuotetiedot

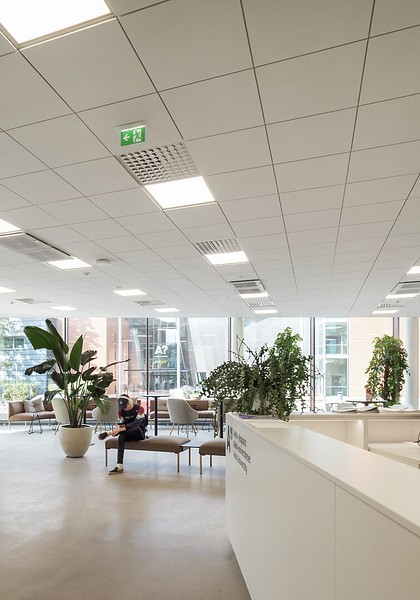

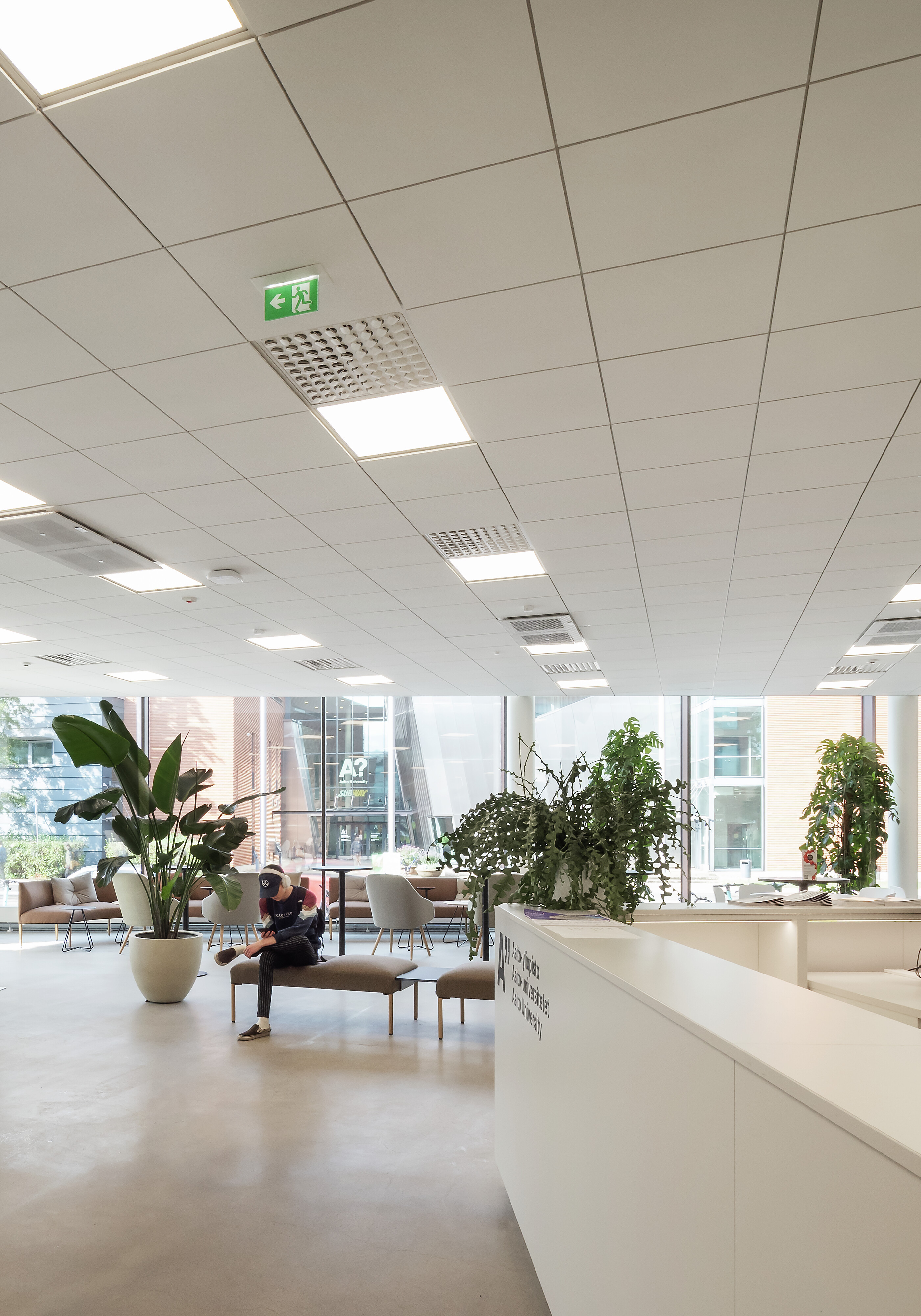

Plata Pro MP on pitkäikäinen ja energiatehokas moduulivalaisin, jolla on erinomainen hinta-laatusuhde. Valaisimen valovirran voi vaihtaa virtalähteen kytkimestä, mikä tekee siitä monipuolisen ja joustavan ratkaisun. Käyttökohteita ovat julkiset tilat, kuten toimistot, luokkahuoneet, käytävät ja aulat. Valaisin sopii erityisen hyvin kohteisiin, joissa se voidaan upottaa alakattojärjestelmiin. Ohjausvaihtoehtoina ovat on/off, Dali-2 ja Casambi. Valaisimen elinikä on 100 000 tuntia, ja energiatehokkuus on jopa 125 lm/W.

Runko alumiinia, valonohjauslevy akryylia (ACMP).
Valkoinen, RAL 9016.
Suojausluokka II.
Asennus T-listakattoon. Lisätarvikkeilla uppoasennus.
Soveltuu ketjutettavaksi on/off ja Dali-2 maks. 5 x 2,5 mm2, Casambi 3 x 2,5 mm2.
Värilämpötilat 3000 K ja 4000 K. CRI > 80 / Ra > 80.
MacAdam 3 SDCM.
IP20.
On/off: 19 W / 2400 lm – 37 W / 4600 lm. Valovirta vaihdettavissa valaisimesta.
Dali: 12 W / 1500 lm – 40 W / 5000 lm. Valovirta vaihdettavissa valaisimesta.
Casambi: 34 W / 4300 lm.
On/off, Dali-2, jossa suorapainikeohjaus (230V) ja Casambi- (Bluetooth mesh).
Suositellaan käytettäväksi Dali-2 sertifioituja ohjauslaitteita.
Suorapainikeohjauksessa käytettävien valaisinten enimmäismäärä yhdessä ryhmässä on 20 kpl. Kytkimen ja valaisimen välisen kaapelin pituus enintään 10 metriä.
Käyttöympäristön lämpötila 0 … 25 °C.
Hyötyelinikä L70 100 000 h (Ta25°C).
Hyötyelinikä L80 80 000 h (Ta25°C).
Hyötyelinikä L90 50 000 h (Ta25°C).
Virtalähteiden elinikä 100 000 h.
Lisätarvikkeina pinta-asennuskehys (4289994), piilolistakannakesarja PLK15 (4209537) ja ripustusvaijerisarja (4146993). Valaisimet ovat myös yhteensopivia Planon pinta-asennuskehyksien kanssa, joita on saatavilla kolmessa värissä: valkoinen (4146973), musta (A2PLKI) ja harmaa (A2PLKJ). Lisäksi yleisuppoasennuskehys 600 x 600 (4297811) sekä valoaukon peitelevyt 600*600 R400 (A2PLZC) ja 600*600 R500 (A2PLZA). Valaisimen valovirta laskee peitelevyjen kanssa noin 30 % (R500) ja noin 50 % (R400).

Projektikohtaisesti saatavilla määrämittaiset liitosjohdot ja monipuoliset pikaliitinjohtosarjat.

Koodi: 4147028

Tekniset tiedot

Asennus

Seinäasennus: Kyllä
Soveltuu ripustettavaksi: Kyllä
Kattoasennus: Kyllä
Soveltuu uppoasennukseen: Kyllä
Soveltuu pinta-asennukseen: Kyllä
Soveltuu jonoasennukseen: Ei
Soveltuu kiinnikeasennukseen: Ei
Soveltuu päätetyöskentelyyn: Kyllä
Kotelointiluokka (IP): IP20
Kotelointiluokka (IP), takasivu: IP20
Kotelointiluokka (IP), edestä: IP20
Valaisinten enimmäismäärä per johdonsuojakatkaisija C10 (MCB): 18
Enimmäismäärä valaisimia, johdonsuojakatkaisija B16: 18
Enimmäismäärä valaisimia, johdonsuojakatkaisija C16: 26
Iskunkestävyysluokka: IK02
Valaisimen pintalämpötila on rajoitettu, luokka D, standardi DIN EN 60598-2-24: Kyllä
Soveltuu turvavalaistukseen: Ei
Hätätoimintojen valvontajärjestelmä: Ei ole
Valaisimen suojaaminen lämpöäeristävällä materiaalilla mahdollista: Ei
Kaapelointitapa: Soveltuu läpijohdotukseen
Napojen lukumäärä: 5
Johtimen poikkipinta-ala (mm²): 2.5 mm²
Kytkentätapa: Pistokepuristin / jousiliitin
Liitettävien johtimien poikkipinta-ala (min) (mm²): 1.5 mm²
Liitettävien johtimien poikkipinta-ala (max) (mm²): 2.5 mm²

Rakenne

Sisältää asennustarvikkeet: Kyllä
Valonlähteen tyyppi: LED, kiinteä
Sisältää valonlähteen: Kyllä
Lamppujen/moduulien lukumäärä: 1
Lampunpidin: Muu
Kotelon/suojuksen materiaali: Alumiini
Kotelon pintakäsittely: Pinnoitettu jauhemaalauksella
Rungon väri: Valkoinen
Suojuksen materiaali: Strukturoitu muovi
Häikäisysuojan tyyppi: Ei ole
Sisältää ohjauslaitteen: Kyllä
Vaihdettava liitäntälaite: Kyllä
Valonlähteen energiatehokkuusluokka (EU-säännös 2019/2015): D
Sisältää 2019/2020/EU:n mukaisia tuotteita: Kyllä
Varavoimajärjestelmä: Ei ole
Integroitu varateholähde: Ei
Sisältää kytkimen: Ei
Tuuletusaukot: Ei
Hehkulankatesti IEC 60695-2-11 mukaan: 650 °C - 30 s

Sähkötekniset tiedot

Jännitetyyppi: AC
Nimellisjännitealue (min) (V): 220 V
Nimellisjännitealue (max) (V): 240 V
Nimellisvirta-alue (min) (mA): 900 mA
Nimellisvirta-alue (max) (mA): 900 mA
Liitäntälaitteen tyyppi: Vakiovirtaohjattu LED- liitäntälaite
Suojausluokka (IEC 61140): II
Soveltuu lampputeholle (min) (W): 34 W
Soveltuu lampputeholle (max) (W): 34 W
Valaisimen valotehokkuus (min) (lm/W): 125 lm/W
Valaisimen valotehokkuus (max) (lm/W): 125 lm/W
Järjestelmän enimmäisteho (W): 34 W
Valaisimen tehokkuus (lm/W): 125 lm/W
Tehokerroin: 0.9
Kokonaisharmoninen särö (THD) (%): 10 %
Kokonaisharmoninen särö (THD): 10 THD

Himmennys ja ohjaus

Himmennettävä: Kyllä
Himmennys 0-10 V: Ei
Himmennys 1-10 V: Ei
Himmennys DALI: Ei
Himmennys DALI-2: Ei
Himmennys DMX: Ei
Himmennys DSI: Ei
Himmennys LineSwitch: Ei
Himmennys valmistajakohtainen: Ei
Himmennys verkkovirtamodulaatio: Ei
Himmennys laskevan reunan ohjaus: Ei
Himmennys nousevan reunan ohjaus: Ei
Himmennys ohjelmoitavissa: Kyllä
Himmennys potentiometri: Ei
Himmennys RF: Ei
Himmennys Sine Wave Reduction: Ei
Hipaisuhimmennys: Ei
Himmennys Zigbee: Ei
Painonappihimmennys: Ei
Ilman himmennystoimintoa: Ei
Sisältää läsnäolotunnistimen: Ei
Sisältää liiketunnistuksen: Ei
Valotunnistimella: Ei
Vakiovalovirta-ohjaus (CLO): Ei
Bluetooth -ohjattava: Kyllä
Yhteensopiva Casambi-järjestelmän kanssa: Kyllä
Apple HomeKit -yhteensopiva: Ei
Google Assistant -yhteensopiva: Ei
Amazon Alexa -yhteensopiva: Ei
IFTTT-tuki: Ei

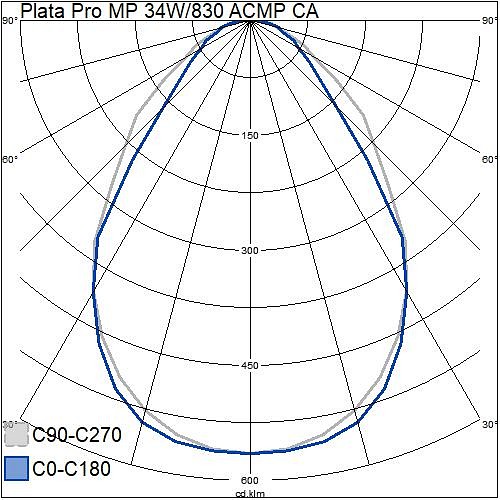

Valotekniset tiedot

Valonjako: Hajottava linssi/optiikka/paneeli
Valon jakautuminen (symmetrinen/epäsymmetrinen): Symmetrinen
Avauskulma (määritelty alue): Leveä säde 40-80°
Värin konsistenssi (MacAdamin ellipsi): SDCM3
Valon suunta (suora/epäsuora): Suora
Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (min) (lm): 4300 lm
Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (max) (lm): 4300 lm
Valon väri (alphanumeric): Valkoinen
Valaisimen mitoitettu valovirta (lm): 4300 lm
Värilämpötila-alue (min) (K): 3000 K
Värilämpötila-alue (max) (K): 3000 K
Välkyntä-arvo Pst LM: 1
Värintoistoindeksi (CRI): 80-89
Stroboskooppi-ilmiön mitta-arvo SVM: 0.4
Fotobiologinen turvallisuus EN 62471: RG0
Häikäisyarvo (UGR): 19
Säädettävä värilämpötila: Ei
Säädettävä valovirta (lumen): portaaton
Säädettävä valonjako: ei

Elinikä ja suorituskyky

Valaisimen elinikä L70B50 Ta=25 °C (h): 100000 h
Valaisimen elinikä L80B50 Ta=25 °C (h): 80000 h
Valovirran pysyvyys, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%): 90 %
Valovirran pysyvyys, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%): 85 %
Valovirran pysyvyys, keskim. käyttöikä 75 000 h, ympäristölämpötila 25 °C (%): 80 %
Vikaantumisosuus, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%): 5 %
Vikaantumisosuus, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%): 5 %
Vikaantumisosuus, keskim. käyttöikä 75 000 h, ympäristölämpötila 25 °C (%): 10 %
Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (min) (°C): 0 °C
Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (max) (°C): 25 °C

Mitat

Leveys (mm): 595 mm
Korkeus/syvyys (mm): 9 mm
Pituus (mm): 595 mm
Upotuspituus (mm): 600 mm
Upotusleveys (mm): 600 mm
Rakenteellinen upotussyvyys (mm): 80 mm

ETIM

Sisältää liitosjohdon ja pistoliittimen: Ei

	Tuotenimi	Koodi	Sähkönumero (FIN)	Värilämpötila	Valovirta	Ottoteho	Mitat
Plata Pro MP
	Plata Pro MP 37W/830 ACMP	4147026	4147026	3000K	2400-4600lm	19-37W	595x595x9mm
	Plata Pro MP 37W/840 ACMP	4146978	4146978	4000K	2400-4600lm	19-37W	595x595x9mm

	Tuotenimi	Koodi	Sähkönumero (FIN)	Värilämpötila	Valovirta	Ottoteho	Mitat
Plata Pro MP Dali
	Plata Pro MP 40W/830 ACMP DA2	4147027	4147027	3000K	1500-5000lm	12-40W	595x595x9mm
	Plata Pro MP 40W/840 ACMP DA2	4146979	4146979	4000K	1500-5000lm	12-40W	595x595x9mm

	Tuotenimi	Koodi	Sähkönumero (FIN)	Värilämpötila	Valovirta	Ottoteho	Mitat
Plata Pro MP Casambi
	Plata Pro MP 34W/830 ACMP CA	4147028	4147028	3000K	4300lm	34W	595x595x9mm
	Plata Pro MP 34W/840 ACMP CA	4146980	4146980	4000K	4300lm	34W	595x595x9mm
