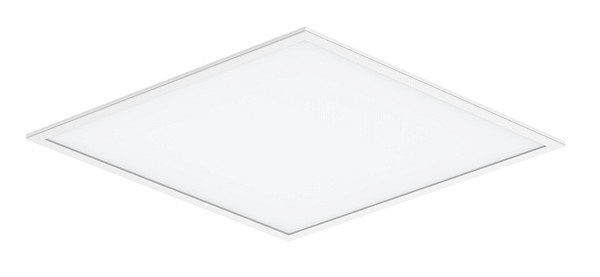

Plata Pro MP 34W/840 ACMP CA
Plata Pro MP Moduulivalaisin 34W 4000K 4300lm Him ohjelmoitavissa; Casambi; IP20; IK02; SL II; L70B50 100000h; LED, kiinteä; CRI>80; SDCM3; Soveltuu läpijohdotukseen; 5x2.5mm²; Kotelo al; Väri val; Suojus Strukturoitu muovi; C16 maks. 26

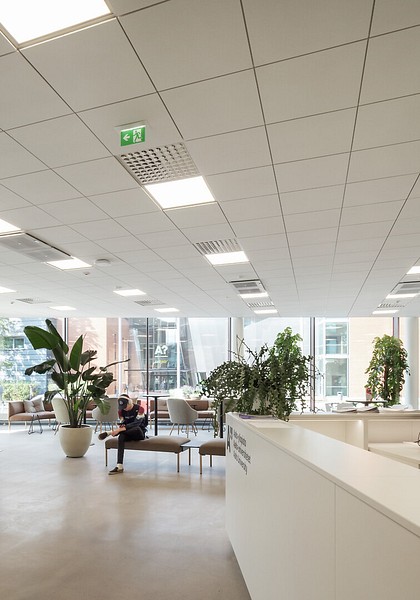

Plata Pro MP on pitkäikäinen ja energiatehokas moduulivalaisin, jolla on erinomainen hinta-laatusuhde. Valaisimen valovirran voi vaihtaa virtalähteen kytkimestä, mikä tekee siitä monipuolisen ja joustavan ratkaisun. Käyttökohteita ovat julkiset tilat, kuten toimistot, luokkahuoneet, käytävät ja aulat. Valaisin sopii erityisen hyvin kohteisiin, joissa se voidaan upottaa alakattojärjestelmiin. Ohjausvaihtoehtoina ovat on/off, Dali-2 ja Casambi. Valaisimen elinikä on 100 000 tuntia, ja energiatehokkuus on jopa 125 lm/W.
Runko alumiinia, valonohjauslevy akryylia (ACMP).
Valkoinen, RAL 9016.
Suojausluokka II.
Asennus T-listakattoon. Lisätarvikkeilla uppoasennus.
Soveltuu ketjutettavaksi on/off ja Dali-2 maks. 5 x 2,5 mm2, Casambi 3 x 2,5 mm2.
Värilämpötilat 3000 K ja 4000 K. CRI > 80 / Ra > 80.
MacAdam 3 SDCM.
IP20.
On/off: 19 W / 2400 lm – 37 W / 4600 lm. Valovirta vaihdettavissa valaisimesta.
Dali: 12 W / 1500 lm – 40 W / 5000 lm. Valovirta vaihdettavissa valaisimesta.
Casambi: 34 W / 4300 lm.
On/off, Dali-2, jossa suorapainikeohjaus (230V) ja Casambi- (Bluetooth mesh).
Suositellaan käytettäväksi Dali-2 sertifioituja ohjauslaitteita.
Suorapainikeohjauksessa käytettävien valaisinten enimmäismäärä yhdessä ryhmässä on 20 kpl. Kytkimen ja valaisimen välisen kaapelin pituus enintään 10 metriä.
Käyttöympäristön lämpötila 0 … 25 °C.
Hyötyelinikä L70 100 000 h (Ta25°C).
Hyötyelinikä L80 80 000 h (Ta25°C).
Hyötyelinikä L90 50 000 h (Ta25°C).
Virtalähteiden elinikä 100 000 h.
Lisätarvikkeina pinta-asennuskehys (4289994), piilolistakannakesarja PLK15 (4209537) ja ripustusvaijerisarja (4146993). Valaisimet ovat myös yhteensopivia Planon pinta-asennuskehyksien kanssa, joita on saatavilla kolmessa värissä: valkoinen (4146973), musta (A2PLKI) ja harmaa (A2PLKJ). Lisäksi yleisuppoasennuskehys 600 x 600 (4297811) sekä valoaukon peitelevyt 600*600 R400 (A2PLZC) ja 600*600 R500 (A2PLZA). Valaisimen valovirta laskee peitelevyjen kanssa noin 30 % (R500) ja noin 50 % (R400).
Projektikohtaisesti saatavilla määrämittaiset liitosjohdot ja monipuoliset pikaliitinjohtosarjat.
- Koodi
- 4146980
Lataukset
Tekniset tiedot
- Sähkönumero (FIN)
- 4146980
- Sähkönumero (SWE)
- 7027998
- GTIN
- 6435200313348
- Airam-koodi
- A1PLAC
- Koodi
- 4146980
- Nimellisjännitealue (min) (V)
- 220
- Sisältää asennustarvikkeet
- Kyllä
- Liitettävien johtimien poikkipinta-ala (max) (mm²)
- 2.5
- Valaisimen valotehokkuus (max) (lm/W)
- 125
- Sisältää 2019/2020/EU:n mukaisia tuotteita
- Kyllä
- Himmennys verkkovirtamodulaatio
- Ei
- Apple HomeKit -yhteensopiva
- Ei
- Himmennys ohjelmoitavissa
- Kyllä
- Himmennys RF
- Ei
- Himmennys 1-10 V
- Ei
- Himmennys valmistajakohtainen
- Ei
- Korkeus/syvyys (mm)
- 9
- Soveltuu ripustettavaksi
- Kyllä
- Valaisinten enimmäismäärä per johdonsuojakatkaisija C10 (MCB)
- 18
- Jännitetyyppi
- AC
- Stroboskooppi-ilmiön mitta-arvo SVM
- 0.4
- Soveltuu pinta-asennukseen
- Kyllä
- Kytkentätapa
- Pistokepuristin / jousiliitin
- Vakiovalovirta-ohjaus (CLO)
- Ei
- Sisältää valonlähteen
- Kyllä
- Leveys (mm)
- 595
- Tehokerroin
- 0.9
- Vikaantumisosuus, keskim. käyttöikä 75 000 h, ympäristölämpötila 25 °C (%)
- 10
- IFTTT-tuki
- Ei
- Kotelon pintakäsittely
- Pinnoitettu jauhemaalauksella
- Säädettävä valonjako
- ei
- Seinäasennus
- Kyllä
- Himmennettävä
- Kyllä
- Himmennys DSI
- Ei
- Sisältää kytkimen
- Ei
- Rakenteellinen upotussyvyys (mm)
- 80
- Valotunnistimella
- Ei
- Värilämpötila-alue (min) (K)
- 4000
- Hipaisuhimmennys
- Ei
- Integroitu varateholähde
- Ei
- Kotelointiluokka (IP), edestä
- IP20
- Valon jakautuminen (symmetrinen/epäsymmetrinen)
- Symmetrinen
- Säädettävä värilämpötila
- Ei
- Painonappihimmennys
- Ei
- Suojuksen materiaali
- Strukturoitu muovi
- Valaisimen valotehokkuus (min) (lm/W)
- 125
- Valaisimen pintalämpötila on rajoitettu, luokka D, standardi DIN EN 60598-2-24
- Kyllä
- Ilman himmennystoimintoa
- Ei
- Lamppujen/moduulien lukumäärä
- 1
- Himmennys nousevan reunan ohjaus
- Ei
- Häikäisysuojan tyyppi
- Ei ole
- Himmennys 0-10 V
- Ei
- Hätätoimintojen valvontajärjestelmä
- Ei ole
- Valovirran pysyvyys, keskim. käyttöikä 75 000 h, ympäristölämpötila 25 °C (%)
- 80
- Liitettävien johtimien poikkipinta-ala (min) (mm²)
- 1.5
- Vikaantumisosuus, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)
- 5
- Kattoasennus
- Kyllä
- Upotuspituus (mm)
- 600
- Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (max) (lm)
- 4300
- Häikäisyarvo (UGR)
- 19
- Valaisimen mitoitettu valovirta (lm)
- 4300
- Valon väri (alphanumeric)
- Valkoinen
- Napojen lukumäärä
- 5
- Enimmäismäärä valaisimia, johdonsuojakatkaisija B16
- 18
- Värin konsistenssi (MacAdamin ellipsi)
- SDCM3
- Soveltuu kiinnikeasennukseen
- Ei
- Iskunkestävyysluokka
- IK02
- Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (min) (lm)
- 4300
- Himmennys Sine Wave Reduction
- Ei
- Värintoistoindeksi (CRI)
- 80-89
- Soveltuu uppoasennukseen
- Kyllä
- Himmennys potentiometri
- Ei
- Bluetooth -ohjattava
- Kyllä
- Valonjako
- Hajottava linssi/optiikka/paneeli
- Valaisimen elinikä L80B50 Ta=25 °C (h)
- 80000
- Lampunpidin
- Muu
- Himmennys LineSwitch
- Ei
- Kokonaisharmoninen särö (THD) (%)
- 10
- Upotusleveys (mm)
- 600

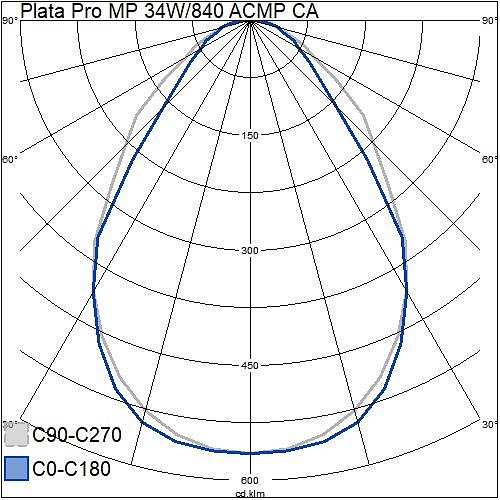

- Avauskulma (määritelty alue)
- Leveä säde 40-80°
- Vaihdettava liitäntälaite
- Kyllä
- Sisältää ohjauslaitteen
- Kyllä
- Valaisimen tehokkuus (lm/W)
- 125
- Nimellisvirta-alue (min) (mA)
- 900
- Pituus (mm)
- 595
- Yhteensopiva Casambi-järjestelmän kanssa
- Kyllä
- Valaisimen suojaaminen lämpöäeristävällä materiaalilla mahdollista
- Ei
- Enimmäismäärä valaisimia, johdonsuojakatkaisija C16
- 26
- Himmennys laskevan reunan ohjaus
- Ei
- Fotobiologinen turvallisuus EN 62471
- RG0
- Himmennys DMX
- Ei
- Himmennys DALI-2
- Ei
- Hehkulankatesti IEC 60695-2-11 mukaan
- 650 °C - 30 s
- Kaapelointitapa
- Soveltuu läpijohdotukseen
- Nimellisjännitealue (max) (V)
- 240
- Liitäntälaitteen tyyppi
- Vakiovirtaohjattu LED- liitäntälaite
- Kokonaisharmoninen särö (THD)
- 10
- Nimellisvirta-alue (max) (mA)
- 900
- Tuuletusaukot
- Ei
- Välkyntä-arvo Pst LM
- 1
- Värilämpötila-alue (max) (K)
- 4000
- Vikaantumisosuus, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%)
- 5
- Valon suunta (suora/epäsuora)
- Suora
- Suojausluokka (IEC 61140)
- II
- Kotelointiluokka (IP), takasivu
- IP20
- Soveltuu lampputeholle (min) (W)
- 34
- Varavoimajärjestelmä
- Ei ole
- Valonlähteen tyyppi
- LED, kiinteä
- Himmennys Zigbee
- Ei
- Valovirran pysyvyys, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)
- 85
- Rungon väri
- Valkoinen
- Amazon Alexa -yhteensopiva
- Ei
- Google Assistant -yhteensopiva
- Ei
- Soveltuu turvavalaistukseen
- Ei
- Soveltuu päätetyöskentelyyn
- Kyllä
- Kotelon/suojuksen materiaali
- Alumiini
- Valovirran pysyvyys, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%)
- 90
- Valaisimen elinikä L70B50 Ta=25 °C (h)
- 100000
- Säädettävä valovirta (lumen)
- portaaton
- Sisältää liiketunnistuksen
- Ei
- Soveltuu lampputeholle (max) (W)
- 34
- Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (min) (°C)
- 0
- Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (max) (°C)
- 25
- Johtimen poikkipinta-ala (mm²)
- 2.5
- Järjestelmän enimmäisteho (W)
- 34
- Soveltuu jonoasennukseen
- Ei
- Himmennys DALI
- Ei
- Sisältää liitosjohdon ja pistoliittimen
- Ei
- Valonlähteen energiatehokkuusluokka (EU-säännös 2019/2015)
- D
- Kotelointiluokka (IP)
- IP20
- Sisältää läsnäolotunnistimen
- Ei
Tuoteversiot
| Tuotenimi | Koodi | |
|---|---|---|
| Plata Pro MP 37W/830 ACMP | 4147026 |
|
| Plata Pro MP 37W/840 ACMP | 4146978 |
|
| Plata Pro MP 40W/830 ACMP DA2 | 4147027 |
|
| Plata Pro MP 40W/840 ACMP DA2 | 4146979 |
|
| Plata Pro MP 34W/830 ACMP CA | 4147028 |
|
| Plata Pro MP 34W/840 ACMP CA | 4146980 |
|
| Plata Pro MP 37W/830 ACMP EU | A1PLAD-EU |
|
| Plata Pro MP 34W/830 ACMP CAEU | A1PLAF-CAEU |
