Plata IP20 57W/840 PSO WH
Plata Moduulivalaisin 57W 4000K 5600lm Ei him; IP20; IK02; SL II; L70B50 100000h; LED kiinteä; Sisältää lampun; CRI>80; SDCM3; Soveltuu läpijohdotukseen; 5x2.5mm²; Kotelo al; Väri val; Suojus Opaalimuovi; C16 maks. 29
Plata on matalarakenteinen moduulivalaisin. Käyttökohteita ovat toimistot, käytävät, aulatilat, koulut ja muut julkiset tilat. Mikroprismakuvuilla varustetut häikäisemättömät mallit sopivat erinomaisesti luokkahuoneisiin ja päätetyöskentelyyn. Valaisin sopii erityisen hyvin toimistoihin ja julkisiin tiloihin, joissa se voidaan upottaa alakattojärjestelmiin. Se voidaan myös ripustaa vaijerilla tai erillisellä kehyksellä kattopintaan. Ohjausvaihtoehtoina ovat on/off, Dali-2, painonappi ja Casambi.
Runko alumiinia, valonohjauslevy akryylia, kupu polystyreenia (PS).
Valkoinen, RAL 9003.
Suojausluokka II.
Asennus T-listakattoon. Lisätarvikkeilla ripustusasennus, pinta-asennus sekä uppoasennus. Asennussarjat myös piilolistakattoihin.
Soveltuu ketjutettavaksi on/off ja Dali-2 maks. 5 x 2,5 mm2, Casambi 3 x 2,5 mm2.
Värilämpötilat 3000 K ja 4000 K. CRI > 80 / Ra > 80.
MacAdam 3 SDCM.
IP20.
On/off: 26–57 W. 2800–5600 lm.
Dali-2 ja Casambi: 27–54 W. 2800–5300 lm.
On/off, Dali-2, jossa suorapainikeohjaus (230V) ja Casambi-ohjaus.
Suositellaan käytettäväksi Dali-2 sertifioituja ohjauslaitteita.
Suorapainikeohjauksessa käytettävien valaisinten enimmäismäärä yhdessä ryhmässä on 60 kpl.
Käyttöympäristön lämpötila 0 … 25 °C.
Hyötyelinikä L70 100 000 h (Ta25°C).
Hyötyelinikä L80 60 000 h (Ta25°C).
Virtalähteiden elinikä 100 000 h.
Lisätarvikkeina pinta-asennuskehys (4289994), piilolistakannakesarja PLK15 (4209537), asymmetrinen piilolistakannakesarja PLK (4245342) ja ripustusvaijerisarja (4146993). Valaisimet ovat myös yhteensopivia Planon pinta-asennuskehyksien kanssa, joita on saatavilla kolmessa värissä: valkoinen (4146973), musta (A2PLKI) ja harmaa (A2PLKJ). Lisäksi yleisuppoasennuskehys 600 x 600 (4297811) sekä valoaukon peitelevyt 600*600 R400 (A2PLZC) ja 600*600 R500 (A2PLZA). Valaisimen valovirta laskee peitelevyjen kanssa noin 30 % (R500) ja noin 50 % (R400).
O = opaali, MP = mikroprisma
Projektikohtaisesti saatavilla räätälöidyt valovirrat, määrämittaiset liitosjohdot ja monipuoliset pikaliitinjohtosarjat.
- Koodi
- 4146637
Lataukset
Tekniset tiedot
- Sähkönumero (FIN)
- 4146637
- Sähkönumero (SWE)
- 7021019
- GTIN
- 6435200286598
- Airam-koodi
- A1UPAH
- Koodi
- 4146637
- Nimellisjännitealue (min) (V)
- 220
- Sisältää asennustarvikkeet
- Kyllä
- Liitettävien johtimien poikkipinta-ala (max) (mm²)
- 2.5
- Valaisimen valotehokkuus (max) (lm/W)
- 98
- Sisältää 2019/2020/EU:n mukaisia tuotteita
- Kyllä
- Himmennys verkkovirtamodulaatio
- Ei
- Apple HomeKit -yhteensopiva
- Ei
- Himmennys ohjelmoitavissa
- Ei
- Himmennys RF
- Ei
- Himmennys 1-10 V
- Ei
- Himmennys valmistajakohtainen
- Ei
- Korkeus/syvyys (mm)
- 8.5
- Soveltuu ripustettavaksi
- Kyllä
- Valaisinten enimmäismäärä per johdonsuojakatkaisija C10 (MCB)
- 20
- Jännitetyyppi
- AC
- Stroboskooppi-ilmiön mitta-arvo SVM
- 0.4
- Soveltuu pinta-asennukseen
- Kyllä
- Kytkentätapa
- Pistokepuristin / jousiliitin
- Vakiovalovirta-ohjaus (CLO)
- Ei
- Sisältää valonlähteen
- Kyllä
- Leveys (mm)
- 595
- Tehokerroin
- 0.9
- Vikaantumisosuus, keskim. käyttöikä 75 000 h, ympäristölämpötila 25 °C (%)
- 10
- IFTTT-tuki
- Ei
- Kotelon pintakäsittely
- Pinnoitettu jauhemaalauksella
- Säädettävä valonjako
- ei
- Seinäasennus
- Ei
- Himmennettävä
- Ei
- Himmennys DSI
- Ei
- Sisältää kytkimen
- Ei
- Rakenteellinen upotussyvyys (mm)
- 80
- Valotunnistimella
- Ei
- Värilämpötila-alue (min) (K)
- 4000
- Hipaisuhimmennys
- Ei
- Integroitu varateholähde
- Ei
- Kotelointiluokka (IP), edestä
- IP20
- Valon jakautuminen (symmetrinen/epäsymmetrinen)
- Symmetrinen
- Säädettävä värilämpötila
- Ei
- Painonappihimmennys
- Ei
- Suojuksen materiaali
- Opaalimuovi
- Valaisimen valotehokkuus (min) (lm/W)
- 98
- Valaisimen pintalämpötila on rajoitettu, luokka D, standardi DIN EN 60598-2-24
- Kyllä
- Ilman himmennystoimintoa
- Kyllä
- Lamppujen/moduulien lukumäärä
- 1
- Himmennys nousevan reunan ohjaus
- Ei
- Häikäisysuojan tyyppi
- Ei ole
- Himmennys 0-10 V
- Ei
- Hätätoimintojen valvontajärjestelmä
- Ei ole
- Valovirran pysyvyys, keskim. käyttöikä 75 000 h, ympäristölämpötila 25 °C (%)
- 80
- Liitettävien johtimien poikkipinta-ala (min) (mm²)
- 1.5
- Vikaantumisosuus, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)
- 5
- Kattoasennus
- Kyllä
- Upotuspituus (mm)
- 600
- Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (max) (lm)
- 5600
- Häikäisyarvo (UGR)
- 22
- Valaisimen mitoitettu valovirta (lm)
- 5600
- Valon väri (alphanumeric)
- Valkoinen
- Napojen lukumäärä
- 5
- Enimmäismäärä valaisimia, johdonsuojakatkaisija B16
- 20
- Värin konsistenssi (MacAdamin ellipsi)
- SDCM3
- Soveltuu kiinnikeasennukseen
- Ei
- Iskunkestävyysluokka
- IK02
- Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (min) (lm)
- 5600
- Himmennys Sine Wave Reduction
- Ei
- Värintoistoindeksi (CRI)
- 80-89
- Soveltuu uppoasennukseen
- Kyllä
- Himmennys potentiometri
- Ei
- Bluetooth -ohjattava
- Ei

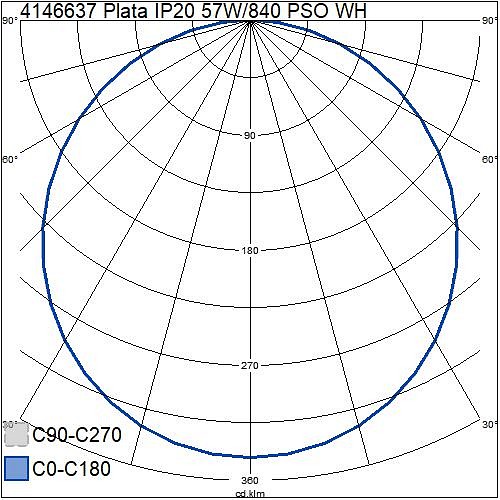

- Valonjako
- Hajottava linssi/optiikka/paneeli
- Valaisimen elinikä L80B50 Ta=25 °C (h)
- 60000
- Lampunpidin
- Muu
- Himmennys LineSwitch
- Ei
- Kokonaisharmoninen särö (THD) (%)
- 20
- Upotusleveys (mm)
- 600
- Avauskulma (määritelty alue)
- Avoin säde
- Vaihdettava liitäntälaite
- Kyllä
- Sisältää ohjauslaitteen
- Kyllä
- Valaisimen tehokkuus (lm/W)
- 98
- Nimellisvirta-alue (min) (mA)
- 1500
- Pituus (mm)
- 595
- Yhteensopiva Casambi-järjestelmän kanssa
- Ei
- Valaisimen suojaaminen lämpöäeristävällä materiaalilla mahdollista
- Ei
- Enimmäismäärä valaisimia, johdonsuojakatkaisija C16
- 29
- Himmennys laskevan reunan ohjaus
- Ei
- Fotobiologinen turvallisuus EN 62471
- RG0
- Himmennys DMX
- Ei
- Himmennys DALI-2
- Ei
- Hehkulankatesti IEC 60695-2-11 mukaan
- 650 °C - 30 s
- Kaapelointitapa
- Soveltuu läpijohdotukseen
- Nimellisjännitealue (max) (V)
- 240
- Liitäntälaitteen tyyppi
- Vakiovirtaohjattu LED- liitäntälaite
- Kokonaisharmoninen särö (THD)
- 20
- Nimellisvirta-alue (max) (mA)
- 1500
- Tuuletusaukot
- Ei
- Välkyntä-arvo Pst LM
- 1
- Värilämpötila-alue (max) (K)
- 4000
- Vikaantumisosuus, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%)
- 5
- Valon suunta (suora/epäsuora)
- Suora
- Suojausluokka (IEC 61140)
- II
- Kotelointiluokka (IP), takasivu
- IP20
- Soveltuu lampputeholle (min) (W)
- 57
- Varavoimajärjestelmä
- Ei ole
- Valonlähteen tyyppi
- LED, kiinteä
- Himmennys Zigbee
- Ei
- Valovirran pysyvyys, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)
- 85
- Rungon väri
- Valkoinen
- Amazon Alexa -yhteensopiva
- Ei
- Google Assistant -yhteensopiva
- Ei
- Soveltuu turvavalaistukseen
- Ei
- Soveltuu päätetyöskentelyyn
- Ei
- Kotelon/suojuksen materiaali
- Alumiini
- Valovirran pysyvyys, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%)
- 90
- Valaisimen elinikä L70B50 Ta=25 °C (h)
- 100000
- Säädettävä valovirta (lumen)
- ei
- Sisältää liiketunnistuksen
- Ei
- Soveltuu lampputeholle (max) (W)
- 57
- Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (min) (°C)
- 0
- Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (max) (°C)
- 25
- Johtimen poikkipinta-ala (mm²)
- 2.5
- Järjestelmän enimmäisteho (W)
- 57
- Soveltuu jonoasennukseen
- Ei
- Himmennys DALI
- Ei
- Valonlähteen energiatehokkuusluokka (EU-säännös 2019/2015)
- E
- Kotelointiluokka (IP)
- IP20
- Sisältää läsnäolotunnistimen
- Ei
