Plata IP20 40W/830 PSMP WH
Plata Moduulivalaisin 40W 3000K 4100lm Ei him; IP20; IK02; SL II; L70B50 100000h; LED kiinteä; Sisältää lampun; CRI>80; SDCM3; Soveltuu läpijohdotukseen; 5x2.5mm²; Kotelo al; Väri val; Suojus Strukturoitu muovi; C16 maks. 52
Plata on matalarakenteinen moduulivalaisin. Käyttökohteita ovat toimistot, käytävät, aulatilat, koulut ja muut julkiset tilat. Mikroprismakuvuilla varustetut häikäisemättömät mallit sopivat erinomaisesti luokkahuoneisiin ja päätetyöskentelyyn. Valaisin sopii erityisen hyvin toimistoihin ja julkisiin tiloihin, joissa se voidaan upottaa alakattojärjestelmiin. Se voidaan myös ripustaa vaijerilla tai erillisellä kehyksellä kattopintaan. Ohjausvaihtoehtoina ovat on/off, Dali-2, painonappi ja Casambi.
Runko alumiinia, valonohjauslevy akryylia, kupu polystyreenia (PS).
Valkoinen, RAL 9003.
Suojausluokka II.
Asennus T-listakattoon. Lisätarvikkeilla ripustusasennus, pinta-asennus sekä uppoasennus. Asennussarjat myös piilolistakattoihin.
Soveltuu ketjutettavaksi on/off ja Dali-2 maks. 5 x 2,5 mm2, Casambi 3 x 2,5 mm2.
Värilämpötilat 3000 K ja 4000 K. CRI > 80 / Ra > 80.
MacAdam 3 SDCM.
IP20.
On/off: 26–57 W. 2800–5600 lm.
Dali-2 ja Casambi: 27–54 W. 2800–5300 lm.
On/off, Dali-2, jossa suorapainikeohjaus (230V) ja Casambi-ohjaus.
Suositellaan käytettäväksi Dali-2 sertifioituja ohjauslaitteita.
Suorapainikeohjauksessa käytettävien valaisinten enimmäismäärä yhdessä ryhmässä on 60 kpl.
Käyttöympäristön lämpötila 0 … 25 °C.
Hyötyelinikä L70 100 000 h (Ta25°C).
Hyötyelinikä L80 60 000 h (Ta25°C).
Virtalähteiden elinikä 100 000 h.
Lisätarvikkeina pinta-asennuskehys (4289994), piilolistakannakesarja PLK15 (4209537), asymmetrinen piilolistakannakesarja PLK (4245342) ja ripustusvaijerisarja (4146993). Valaisimet ovat myös yhteensopivia Planon pinta-asennuskehyksien kanssa, joita on saatavilla kolmessa värissä: valkoinen (4146973), musta (A2PLKI) ja harmaa (A2PLKJ). Lisäksi yleisuppoasennuskehys 600 x 600 (4297811) sekä valoaukon peitelevyt 600*600 R400 (A2PLZC) ja 600*600 R500 (A2PLZA). Valaisimen valovirta laskee peitelevyjen kanssa noin 30 % (R500) ja noin 50 % (R400).
O = opaali, MP = mikroprisma
Projektikohtaisesti saatavilla räätälöidyt valovirrat, määrämittaiset liitosjohdot ja monipuoliset pikaliitinjohtosarjat.
- Koodi
- 4146814
Lataukset
Tekniset tiedot
- Sähkönumero (FIN)
- 4146814
- Sähkönumero (SWE)
- 7021717
- GTIN
- 6435200294234
- Airam-koodi
- A1UPAS
- Koodi
- 4146814
- Apple HomeKit -yhteensopiva
- Ei
- Säädettävä valonjako
- ei
- Himmennys 1-10 V
- Ei
- Valotunnistimella
- Ei
- Liitettävien johtimien poikkipinta-ala (min) (mm²)
- 1.5
- Tuuletusaukot
- Ei
- Google Assistant -yhteensopiva
- Ei
- Valaisimen valotehokkuus (max) (lm/W)
- 103

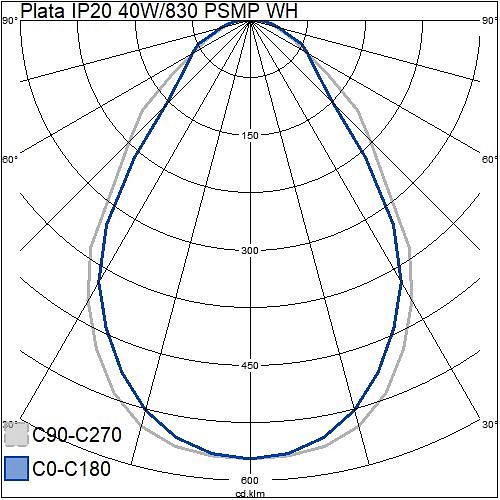

- Valon jakautuminen (symmetrinen/epäsymmetrinen)
- Symmetrinen
- Avauskulma (määritelty alue)
- Avoin säde
- Soveltuu päätetyöskentelyyn
- Kyllä
- Iskunkestävyysluokka
- IK02
- Stroboskooppi-ilmiön mitta-arvo SVM
- 0.4
- Sisältää läsnäolotunnistimen
- Ei
- Himmennys DSI
- Ei
- Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (max) (lm)
- 4100
- Valaisimen mitoitettu valovirta (lm)
- 4100
- Vakiovalovirta-ohjaus (CLO)
- Ei
- Himmennys laskevan reunan ohjaus
- Ei
- Sisältää valonlähteen
- Kyllä
- Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (min) (lm)
- 4100
- Ilman himmennystoimintoa
- Kyllä
- Enimmäismäärä valaisimia, johdonsuojakatkaisija B16
- 34
- Kotelon/suojuksen materiaali
- Alumiini
- Leveys (mm)
- 595
- Soveltuu ripustettavaksi
- Kyllä
- Häikäisysuojan tyyppi
- Ei ole
- Valaisimen suojaaminen lämpöäeristävällä materiaalilla mahdollista
- Ei
- Välkyntä-arvo Pst LM
- 1
- Bluetooth -ohjattava
- Ei
- Säädettävä värilämpötila
- Ei
- Himmennys DMX
- Ei
- Yhteensopiva Casambi-järjestelmän kanssa
- Ei
- Lampunpidin
- Muu
- Liitäntälaitteen tyyppi
- Vakiovirtaohjattu LED- liitäntälaite
- Soveltuu lampputeholle (min) (W)
- 40
- Himmennys ohjelmoitavissa
- Ei
- IFTTT-tuki
- Ei
- Himmennys verkkovirtamodulaatio
- Ei
- Valonjako
- Hajottava linssi/optiikka/paneeli
- Himmennys RF
- Ei
- Hätätoimintojen valvontajärjestelmä
- Ei ole
- Valaisimen tehokkuus (lm/W)
- 103
- Himmennys 0-10 V
- Ei
- Kokonaisharmoninen särö (THD) (%)
- 20
- Korkeus/syvyys (mm)
- 8.5
- Vikaantumisosuus, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)
- 5
- Vaihdettava liitäntälaite
- Kyllä
- Jännitetyyppi
- AC
- Pituus (mm)
- 595
- Hipaisuhimmennys
- Ei
- Fotobiologinen turvallisuus EN 62471
- RG0
- Himmennys potentiometri
- Ei
- Hehkulankatesti IEC 60695-2-11 mukaan
- 650 °C - 30 s
- Seinäasennus
- Ei
- Rakenteellinen upotussyvyys (mm)
- 80
- Nimellisvirta-alue (min) (mA)
- 1100
- Sisältää asennustarvikkeet
- Kyllä
- Soveltuu pinta-asennukseen
- Kyllä
- Valon väri (alphanumeric)
- Valkoinen
- Värilämpötila-alue (max) (K)
- 3000
- Upotusleveys (mm)
- 600
- Valaisimen elinikä L70B50 Ta=25 °C (h)
- 100000
- Himmennys Sine Wave Reduction
- Ei
- Värintoistoindeksi (CRI)
- 80-89
- Värin konsistenssi (MacAdamin ellipsi)
- SDCM3
- Nimellisjännitealue (min) (V)
- 220
- Liitettävien johtimien poikkipinta-ala (max) (mm²)
- 2.5
- Himmennys nousevan reunan ohjaus
- Ei
- Vikaantumisosuus, keskim. käyttöikä 75 000 h, ympäristölämpötila 25 °C (%)
- 10
- Himmennys DALI-2
- Ei
- Soveltuu uppoasennukseen
- Kyllä
- Vikaantumisosuus, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%)
- 5
- Enimmäismäärä valaisimia, johdonsuojakatkaisija C16
- 52
- Valaisimen elinikä L80B50 Ta=25 °C (h)
- 60000
- Sisältää 2019/2020/EU:n mukaisia tuotteita
- Kyllä
- Sisältää ohjauslaitteen
- Kyllä
- Valaisimen pintalämpötila on rajoitettu, luokka D, standardi DIN EN 60598-2-24
- Kyllä
- Sisältää liiketunnistuksen
- Ei
- Valovirran pysyvyys, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%)
- 90
- Kotelointiluokka (IP), edestä
- IP20
- Kaapelointitapa
- Soveltuu läpijohdotukseen
- Painonappihimmennys
- Ei
- Upotuspituus (mm)
- 600
- Varavoimajärjestelmä
- Ei ole
- Suojausluokka (IEC 61140)
- II
- Kotelointiluokka (IP), takasivu
- IP20
- Tehokerroin
- 0.9
- Himmennys Zigbee
- Ei
- Himmennys DALI
- Ei
- Valaisinten enimmäismäärä per johdonsuojakatkaisija C10 (MCB)
- 35
- Soveltuu kiinnikeasennukseen
- Ei
- Häikäisyarvo (UGR)
- 19
- Himmennys LineSwitch
- Ei
- Amazon Alexa -yhteensopiva
- Ei
- Himmennettävä
- Ei
- Suojuksen materiaali
- Strukturoitu muovi
- Sisältää kytkimen
- Ei
- Kokonaisharmoninen särö (THD)
- 20
- Johtimen poikkipinta-ala (mm²)
- 2.5
- Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (min) (°C)
- 0
- Soveltuu lampputeholle (max) (W)
- 40
- Nimellisjännitealue (max) (V)
- 240
- Värilämpötila-alue (min) (K)
- 3000
- Valaisimen valotehokkuus (min) (lm/W)
- 103
- Soveltuu jonoasennukseen
- Ei
- Valonlähteen energiatehokkuusluokka (EU-säännös 2019/2015)
- E
- Rungon väri
- Valkoinen
- Napojen lukumäärä
- 5
- Soveltuu turvavalaistukseen
- Ei
- Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (max) (°C)
- 25
- Lamppujen/moduulien lukumäärä
- 1
- Himmennys valmistajakohtainen
- Ei
- Valovirran pysyvyys, keskim. käyttöikä 75 000 h, ympäristölämpötila 25 °C (%)
- 80
- Valon suunta (suora/epäsuora)
- Suora
- Kotelon pintakäsittely
- Pinnoitettu jauhemaalauksella
- Kattoasennus
- Kyllä
- Valonlähteen tyyppi
- LED, kiinteä
- Nimellisvirta-alue (max) (mA)
- 1100
- Valovirran pysyvyys, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)
- 85
- Kytkentätapa
- Pistokepuristin / jousiliitin
- Integroitu varateholähde
- Ei
- Kotelointiluokka (IP)
- IP20
- Järjestelmän enimmäisteho (W)
- 40
- Säädettävä valovirta (lumen)
- ei
Tuoteversiot
Plata PSO
| Tuotenimi | Koodi | |
|---|---|---|
| Plata IP20 26W/830 PSO WH | 4146630 |
|
| Plata IP20 26W/840 PSO WH | 4146631 |
|
| Plata IP20 33W/830 PSO WH | 4146632 |
|
| Plata IP20 33W/840 PSO WH | 4146633 |
|
| Plata IP20 40W/830 PSO WH | 4146812 |
|
| Plata IP20 40W/840 PSO WH | 4146813 |
|
| Plata IP20 45W/830 PSO WH | 4146634 |
|
| Plata IP20 45W/840 PSO WH | 4146635 |
|
| Plata IP20 57W/830 PSO WH | 4146636 |
|
| Plata IP20 57W/840 PSO WH | 4146637 |
Plata PSMP
| Tuotenimi | Koodi | |
|---|---|---|
| Plata IP20 26W/830 PSMP WH | 4146638 |
|
| Plata IP20 26W/840 PSMP WH | 4146639 |
|
| Plata IP20 33W/830 PSMP WH | 4146640 |
|
| Plata IP20 33W/840 PSMP WH | 4146641 |
|
| Plata IP20 40W/830 PSMP WH | 4146814 |
|
| Plata IP20 40W/840 PSMP WH | 4146815 |
|
| Plata IP20 45W/830 PSMP WH | 4146642 |
|
| Plata IP20 45W/840 PSMP WH | 4146643 |
|
| Plata IP20 57W/830 PSMP WH | 4146644 |
|
| Plata IP20 57W/840 PSMP WH | 4146645 |
Plata Dali PSO
| Tuotenimi | Koodi | |
|---|---|---|
| Plata IP20 27W/830 DA2 PSO WH | 4146646 |
|
| Plata IP20 27W/840 DA2 PSO WH | 4146647 |
|
| Plata IP20 34W/830 DA2 PSO WH | 4146648 |
|
| Plata IP20 34W/840 DA2 PSO WH | 4146649 |
|
| Plata IP20 41W/830 DA2 PSO WH | 4146805 |
|
| Plata IP20 41W/840 DA2 PSO WH | 4146806 |
|
| Plata IP20 46W/830 DA2 PSO WH | 4146650 |
|
| Plata IP20 46W/840 DA2 PSO WH | 4146651 |
|
| Plata IP20 54W/830 DA2 PSO WH | 4146652 |
|
| Plata IP20 54W/840 DA2 PSO WH | 4146653 |
Plata Dali PSMP
| Tuotenimi | Koodi | |
|---|---|---|
| Plata IP20 27W/830 DA2 PSMP WH | 4146654 |
|
| Plata IP20 34W/830 DA2 PSMP WH | 4146656 |
|
| Plata IP20 41W/830 DA2 PSMP WH | 4146807 |
|
| Plata IP20 41W/840 DA2 PSMP WH | 4146808 |
|
| Plata IP20 46W/830 DA2 PSMP WH | 4146658 |
|
| Plata IP20 46W/840 DA2 PSMP WH | 4146659 |
|
| Plata IP20 54W/830 DA2 PSMP WH | 4146660 |
|
| Plata IP20 54W/840 DA2 PSMP WH | 4146661 |
Plata Casambi PSO
| Tuotenimi | Koodi | |
|---|---|---|
| Plata IP20 26W/830 CA PSO WH | A1UPAA-CA |
|
| Plata IP20 33W/830 CA PSO WH | A1UPAC-CA |
|
| Plata IP20 45W/830 CA PSO WH | A1UPAE-CA |
|
| Plata IP20 53W/830 CA PSO WH | A1UPAG-CA |
Plata Casambi PSMP
| Tuotenimi | Koodi | |
|---|---|---|
| Plata IP20 26W/830 CA PSMP WH | A1UPAI-CA |
|
| Plata IP20 33W/830 CA PSMP WH | A1UPAK-CA |
|
| Plata IP20 45W/830 CA PSMP WH | A1UPAM-CA |
|
| Plata IP20 53W/830 CA PSMP WH | A1UPAO-CA |
Plata EU Plug PSO (3 m kaapeli)
| Tuotenimi | Koodi | |
|---|---|---|
| Plata IP20 26W/830 EU PSO WH | A1UPAA-EU |
|
| Plata IP20 26W/840 EU PSO WH | A1UPAB-EU |
|
| Plata IP20 33W/830 EU PSO WH | A1UPAC-EU |
|
| Plata IP20 33W/840 EU PSO WH | A1UPAD-EU |
|
| Plata IP20 40W/830 EU PSO WH | A1UPAQ-EU |
|
| Plata IP20 45W/830 EU PSO WH | A1UPAE-EU |
|
| Plata IP20 57W/830 EU PSO WH | A1UPAG-EU |
Plata EU Plug PSMP (3 m kaapeli)
| Tuotenimi | Koodi | |
|---|---|---|
| Plata IP20 26W/830 EU PSMP WH | A1UPAI-EU |
|
| Plata IP20 33W/830 EU PSMP WH | A1UPAK-EU |
|
| Plata IP20 40W/830 EU PSMP WH | A1UPAS-EU |
|
| Plata IP20 40W/840 EU PSMP WH | A1UPAT-EU |
|
| Plata IP20 45W/830 EU PSMP WH | A1UPAM-EU |
|
| Plata IP20 57W/830 EU PSMP WH | A1UPAO-EU |
Plata Casambi EU Plug PSO (3 m kaapeli)
| Tuotenimi | Koodi | |
|---|---|---|
| Plata IP20 26W/830 CAEU PSO WH | A1UPAA-CAEU |
|
| Plata IP20 33W/830 CAEU PSO WH | A1UPAC-CAEU |
|
| Plata IP20 45W/830 CAEU PSO WH | A1UPAE-CAEU |
|
| Plata IP20 53W/830 CAEU PSO WH | A1UPAG-CAEU |
Plata Casambi EU Plug PSMP (3 m kaapeli)
| Tuotenimi | Koodi | |
|---|---|---|
| Plata IP20 26W/830 CAEU PSMP WH | A1UPAI-CAEU |
|
| Plata IP20 33W/830 CAEU PSMP WH | A1UPAK-CAEU |
|
| Plata IP20 45W/830 CAEU PSMP WH | A1UPAM-CAEU |
|
| Plata IP20 53W/830 CAEU PSMP WH | A1UPAO-CAEU |
