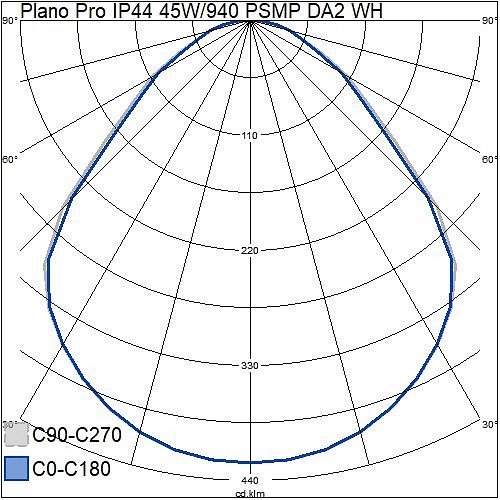

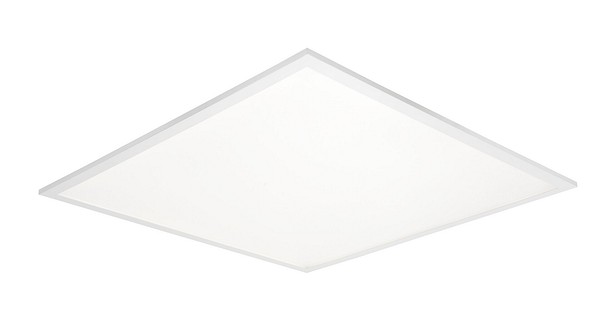

Plano Pro IP44 45W/940 PSMP DA2 WH
Plano Pro Moduulivalaisin 45W 4000K 5800lm Him DALI-2; Him ohjelmoitavissa; Painonappihim; IP44; IK02; SL II; L70B50 100000h; LED, kiinteä; Sisältää lampun; CRI>90; SDCM3; Soveltuu läpijohdotukseen; 5x2.5mm²; Kotelo al; Väri val; Suojus Strukturoitu muovi; C16 maks. 80

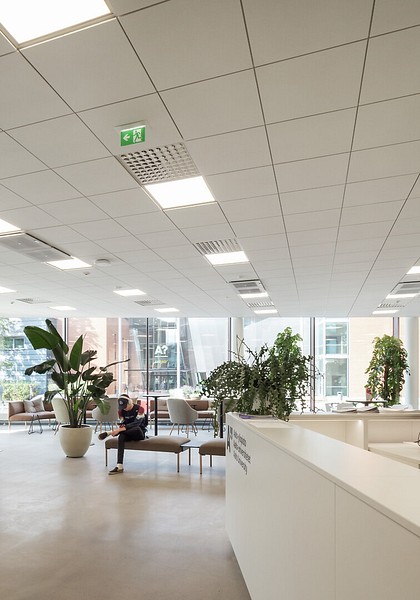

Plano Pro on uuden sukupolven energiatehokas ja erittäin monikäyttöinen moduulivalaisin, jonka käyttökohteet ovat miltei rajattomat. Valaisimen erinomainen värintoistoindeksi, UGR-arvo (< 19) ja IP44-luokitus tekevät Plano Prosta varman valinnan lähes jokaiseen kohteeseen. Energiatehokkuutensa ansiosta Plano Pro soveltuu erinomaisesti julkisiin tiloihin, kuten käytäville, auloihin ja avotoimistoihin. Matala UGR-arvo mahdollistaa valaisimen käytön kouluissa sekä päiväkodeissa ja päätetyöskentelyyn tarkoitetuissa tiloissa. Alapuolisen IP44-luokittelun ansiosta voit asentaa valaisimen myös pölyisiin ja kosteisiin tiloihin. Valaisimeen on saatavana erilaisia asennustarvikkeita, kuten pyöreän valoaukon peitelevyt sekä tarvikkeet pinta- ja uppoasennuksiin. Valaisimesta on saatavana myös Tunable White-versio.
Kehys alumiinia, runko terästä, kupu polystyreenia (PSMP) ja linssit akryylia.
Valkoinen, RAL 9016.
Valaisimen suojausluokka III.
Liitäntälaitteen suojausluokka II.
Asennus T-listakattoon, lisätarvikkeilla uppo- ja pinta-asennus.
Soveltuu ketjutettavaksi: on/off ja Dali-2 maks. 5 x 2,5 mm2, Casambi ja ActiveAhead 3 x 2,5 mm2, Dim 3 x 1,5 mm2.
Värilämpötilat 3000 K, 4000 K ja Tunable White 2700–6000 K. CRI > 90 / Ra > 90.
MacAdam 3 SDCM.
IP44. ActiveAhead-mallit IP20.
IK02.
On/off: 27 W 3500 lm / 35 W 4500 lm.
Dim: 31 W 4000 lm.
Dali-2, Casambi ja ActiveAhead: 27 W 3500 lm / 35 W 4500 lm / 45 W 5800 lm.
Dali DT8 35 W 4300 lm.
Casambi TW 35 W 4300 lm.
On/off, Dim (laskevan reunan himmennys), Dali-2, jossa suorapainikeohjaus (230V) ja CLO-toiminnot, Casambi (Bluetooth mesh), ActiveAhead (itseoppiva langaton valaistuksenohjausratkaisu) ja TW joko Dali DT8- tai Casambi-ohjauksella.
Suositellaan käytettäväksi Dali-2 sertifioituja ohjauslaitteita.
Suorapainikeohjauksessa käytettävien valaisinten enimmäismäärä yhdessä ryhmässä on 60 kpl. Kytkimen ja valaisimen välisen kaapelin pituus maks. 10 metriä.
Käyttöympäristön lämpötila 0 … 25 °C.
Hyötyelinikä L70B50 > 100 000 h (Ta25°C).
Hyötyelinikä L80B10 100 000 h (Ta25°C).
Hyötyelinikä L90B10 80 000 h (Ta25°C).
Virtalähteiden elinikä 100 000 h.
Lisätarvikkeina kolme eri väristä pinta-asennuskehystä: valkoinen (4146973), musta (A2PLKI) ja harmaa (A2PLKJ). Lisäksi: yleisuppoasennuskehys 600 x 600 (4297811), asennussarja piilolistakattoihin (4146933) ja ripustusvaijerisarja (4146993). Lisäksi saatavana pyöreän valoaukon peitelevyt R400 (A2PLZC) ja R500 (A2PLZA). Valaisimen valovirta laskee peitelevyjen kanssa noin 30 % (R500) ja noin 50 % (R400).
DIM = vaihekulmahimmennys, TW = Tunable White.
Projektikohtaisesti saatavilla määrämittaiset liitosjohdot ja monipuoliset pikaliitinjohtosarjat.
- Koodi
- 4146850
Lataukset
Tekniset tiedot
- Sähkönumero (FIN)
- 4146850
- Sähkönumero (SWE)
- 7022904
- GTIN
- 6435200295859
- Airam-koodi
- A2PRAH-DALI
- Koodi
- 4146850
- Apple HomeKit -yhteensopiva
- Ei
- Säädettävä valonjako
- ei
- Himmennys 1-10 V
- Ei
- Valotunnistimella
- Ei
- Liitettävien johtimien poikkipinta-ala (min) (mm²)
- 1.5
- Tuuletusaukot
- Ei
- Google Assistant -yhteensopiva
- Ei
- Valaisimen valotehokkuus (max) (lm/W)
- 130
- Valon jakautuminen (symmetrinen/epäsymmetrinen)
- Symmetrinen
- Avauskulma (määritelty alue)
- Avoin säde
- Soveltuu päätetyöskentelyyn
- Kyllä
- Iskunkestävyysluokka
- IK02
- Stroboskooppi-ilmiön mitta-arvo SVM
- 0.4
- Sisältää läsnäolotunnistimen
- Ei
- Himmennys DSI
- Ei
- Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (max) (lm)
- 5800
- Valaisimen mitoitettu valovirta (lm)
- 5800
- Vakiovalovirta-ohjaus (CLO)
- Kyllä
- Himmennys laskevan reunan ohjaus
- Ei
- Sisältää valonlähteen
- Kyllä
- Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (min) (lm)
- 5800
- Ilman himmennystoimintoa
- Ei
- Enimmäismäärä valaisimia, johdonsuojakatkaisija B16
- 47
- Kotelon/suojuksen materiaali
- Alumiini
- Leveys (mm)
- 595
- Soveltuu ripustettavaksi
- Ei
- Häikäisysuojan tyyppi
- Ei ole
- Valaisimen suojaaminen lämpöäeristävällä materiaalilla mahdollista
- Ei
- Välkyntä-arvo Pst LM
- 1
- Bluetooth -ohjattava
- Ei
- Säädettävä värilämpötila
- Ei
- Himmennys DMX
- Ei
- Yhteensopiva Casambi-järjestelmän kanssa
- Ei
- Lampunpidin
- Muu
- Liitäntälaitteen tyyppi
- Vakiovirtaohjattu LED- liitäntälaite
- Soveltuu lampputeholle (min) (W)
- 45
- Himmennys ohjelmoitavissa
- Kyllä
- Sisältää liiketunnistuksen
- Ei
- IFTTT-tuki
- Ei
- Himmennys verkkovirtamodulaatio
- Ei
- Valonjako
- Hajottava linssi/optiikka/paneeli
- Himmennys RF
- Ei
- Hätätoimintojen valvontajärjestelmä
- Ei ole
- Valaisimen tehokkuus (lm/W)
- 130
- Himmennys 0-10 V
- Ei
- Kokonaisharmoninen särö (THD) (%)
- 10
- Korkeus/syvyys (mm)
- 32
- Vikaantumisosuus, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)
- 10
- Vaihdettava liitäntälaite
- Kyllä
- Jännitetyyppi
- AC
- Pituus (mm)
- 595
- Hipaisuhimmennys
- Ei
- Fotobiologinen turvallisuus EN 62471
- RG0
- Himmennys potentiometri
- Ei
- Hehkulankatesti IEC 60695-2-11 mukaan
- 650 °C - 30 s
- Seinäasennus
- Ei
- Rakenteellinen upotussyvyys (mm)
- 80
- Nimellisvirta-alue (min) (mA)
- 1200
- Sisältää asennustarvikkeet
- Kyllä
- Soveltuu pinta-asennukseen
- Kyllä
- Valon väri (alphanumeric)
- Valkoinen
- Värilämpötila-alue (max) (K)
- 4000
- Upotusleveys (mm)
- 600
- Valaisimen elinikä L70B50 Ta=25 °C (h)
- 100000
- Himmennys Sine Wave Reduction
- Ei
- Värintoistoindeksi (CRI)
- 90-100
- Värin konsistenssi (MacAdamin ellipsi)
- SDCM3
- Nimellisjännitealue (min) (V)
- 220
- Liitettävien johtimien poikkipinta-ala (max) (mm²)
- 2.5
- Himmennys nousevan reunan ohjaus
- Ei
- Vikaantumisosuus, keskim. käyttöikä 75 000 h, ympäristölämpötila 25 °C (%)
- 10
- Himmennys DALI-2
- Kyllä
- Soveltuu uppoasennukseen
- Kyllä
- Vikaantumisosuus, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%)
- 5
- Enimmäismäärä valaisimia, johdonsuojakatkaisija C16
- 80
- Valaisimen elinikä L80B50 Ta=25 °C (h)
- 100000
- Sisältää 2019/2020/EU:n mukaisia tuotteita
- Kyllä
- Sisältää ohjauslaitteen
- Kyllä
- Valaisimen pintalämpötila on rajoitettu, luokka D, standardi DIN EN 60598-2-24
- Kyllä
- Valovirran pysyvyys, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%)
- 95
- Kotelointiluokka (IP), edestä
- IP44
- Kaapelointitapa
- Soveltuu läpijohdotukseen
- Painonappihimmennys
- Kyllä
- Upotuspituus (mm)
- 600
- Varavoimajärjestelmä
- Ei ole
- Suojausluokka (IEC 61140)
- II
- Kotelointiluokka (IP), takasivu
- IP20
- Tehokerroin
- 0.9
- Himmennys Zigbee
- Ei
- Himmennys DALI
- Kyllä
- Valaisinten enimmäismäärä per johdonsuojakatkaisija C10 (MCB)
- 48
- Soveltuu kiinnikeasennukseen
- Ei
- Häikäisyarvo (UGR)
- 19
- Amazon Alexa -yhteensopiva
- Ei
- Himmennettävä
- Kyllä
- Himmennys LineSwitch
- Ei
- Suojuksen materiaali
- Strukturoitu muovi
- Sisältää kytkimen
- Ei
- Kokonaisharmoninen särö (THD)
- 10
- Johtimen poikkipinta-ala (mm²)
- 2.5
- Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (min) (°C)
- 0
- Soveltuu lampputeholle (max) (W)
- 45
- Nimellisjännitealue (max) (V)
- 240
- Värilämpötila-alue (min) (K)
- 4000
- Valaisimen valotehokkuus (min) (lm/W)
- 130
- Soveltuu jonoasennukseen
- Ei
- Valonlähteen energiatehokkuusluokka (EU-säännös 2019/2015)
- D
- Rungon väri
- Valkoinen
- Napojen lukumäärä
- 5
- Soveltuu turvavalaistukseen
- Ei
- Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (max) (°C)
- 25
- Lamppujen/moduulien lukumäärä
- 1
- Himmennys valmistajakohtainen
- Ei
- Valovirran pysyvyys, keskim. käyttöikä 75 000 h, ympäristölämpötila 25 °C (%)
- 85
- Valon suunta (suora/epäsuora)
- Suora
- Kotelon pintakäsittely
- Pinnoitettu jauhemaalauksella
- Kattoasennus
- Kyllä
- Valonlähteen tyyppi
- LED, kiinteä
- Nimellisvirta-alue (max) (mA)
- 1200
- Valovirran pysyvyys, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)
- 90
- Kytkentätapa
- Pistokepuristin / jousiliitin
- Integroitu varateholähde
- Ei
- Kotelointiluokka (IP)
- IP44
- Järjestelmän enimmäisteho (W)
- 45
- Säädettävä valovirta (lumen)
- ei
Tuoteversiot
Plano Pro
| Tuotenimi | Koodi | |
|---|---|---|
| Plano Pro IP44 27W/930 PSMP WH | 4146839 |
|
| Plano Pro IP44 27W/940 PSMP WH | 4146840 |
|
| Plano Pro IP44 35W/930 PSMP WH | 4146841 |
|
| Plano Pro IP44 35W/940 PSMP WH | 4146842 |
Plano Pro Dim
| Tuotenimi | Koodi | |
|---|---|---|
| Plano Pro IP44 31W/930 PSMP DIM WH | 4146843 |
|
| Plano Pro IP44 31W/940 PSMP DIM WH | 4146844 |
Plano Pro Dali
| Tuotenimi | Koodi | |
|---|---|---|
| Plano Pro IP44 27W/930 PSMP DA2 WH | 4146845 |
|
| Plano Pro IP44 27W/940 PSMP DA2 WH | 4146846 |
|
| Plano Pro IP44 35W/930 PSMP DA2 WH | 4146847 |
|
| Plano Pro IP44 35W/940 PSMP DA2 WH | 4146848 |
|
| Plano Pro IP44 45W/930 PSMP DA2 WH | 4146849 |
|
| Plano Pro IP44 45W/940 PSMP DA2 WH | 4146850 |
|
| Plano Pro IP44 35W/TW PSMP DA2 WH | 4146851 |
Plano Pro Casambi
| Tuotenimi | Koodi | |
|---|---|---|
| Plano Pro IP44 27W/930 PSMP CA WH | A2PRAA-CA |
|
| Plano Pro IP44 27W/940 PSMP CA WH | A2PRAB-CA |
|
| Plano Pro IP44 35W/930 PSMP CA WH | A2PRAC-CA |
|
| Plano Pro IP44 35W/940 PSMP CA WH | 4146852 |
|
| Plano Pro IP44 45W/930 PSMP CA WH | A2PRAG-CA |
|
| Plano Pro IP44 45W/940 PSMP CA WH | 4146853 |
|
| Plano Pro IP44 35W/TW PSMP CA WH | 4146854 |
Plano Pro ActiveAhead
| Tuotenimi | Koodi | |
|---|---|---|
| Plano Pro IP20 35W/930 PSMP AA WH | A2PRAC-AA |
|
| Plano Pro IP20 35W/940 PSMP AA WH | A2PRAD-AA |
|
| Plano Pro IP20 45W/930 PSMP AA WH | A2PRAG-AA |
|
| Plano Pro IP20 45W/940 PSMP AA WH | A2PRAH-AA |
Plano Pro EU Plug PSMP (3 m kaapeli)
| Tuotenimi | Koodi | |
|---|---|---|
| Plano Pro IP44 27W/930 PSMP EU WH | A2PRAA-EU |
|
| Plano Pro IP44 27W/940 PSMP EU WH | A2PRAB-EU |
|
| Plano Pro IP44 35W/930 PSMP EU WH | A2PRAC-EU |
|
| Plano Pro IP44 35W/940 PSMP EU WH | A2PRAD-EU |
Plano Pro Dim EU Plug PSMP (3m kaapeli)
| Tuotenimi | Koodi | |
|---|---|---|
| Plano Pro IP44 31W/930 PSMP EU DIM | A2PRAE-EU |
|
| Plano Pro IP44 31W/940 PSMP EU DIM | A2PRAF-EU |
Plano Pro Casambi EU Plug PSMP (3 m kaapeli)
| Tuotenimi | Koodi | |
|---|---|---|
| Plano Pro IP44 27W/930 PSMP CAEU WH | A2PRAA-CAEU |
|
| Plano Pro IP44 27W/940 PSMP CAEU WH | A2PRAB-CAEU |
|
| Plano Pro IP44 35W/930 PSMP CAEU WH | A2PRAC-CAEU |
|
| Plano Pro IP44 35W/940 PSMP CAEU WH | A2PRAD-CAEU |
|
| Plano Pro IP44 45W/930 PSMP CAEU WH | A2PRAG-CAEU |
|
| Plano Pro IP44 45W/940 PSMP CAEU WH | A2PRAH-CAEU |
