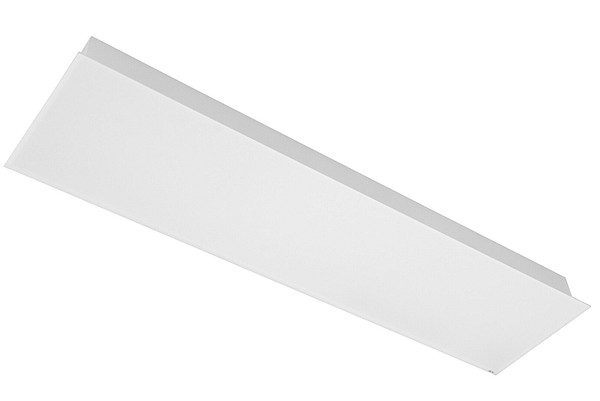

Module 600X600 23W/840 PSO WH

Module Moduulivalaisin 23W 4000K 3100lm Ei him; IP54; SL I; L70B50 100000h; LED kiinteä; CRI>80; SDCM3; Soveltuu läpijohdotukseen; 3x2.5mm²; Kotelo Teräs; Väri val; Suojus Opaalimuovi; C16 maks. 96

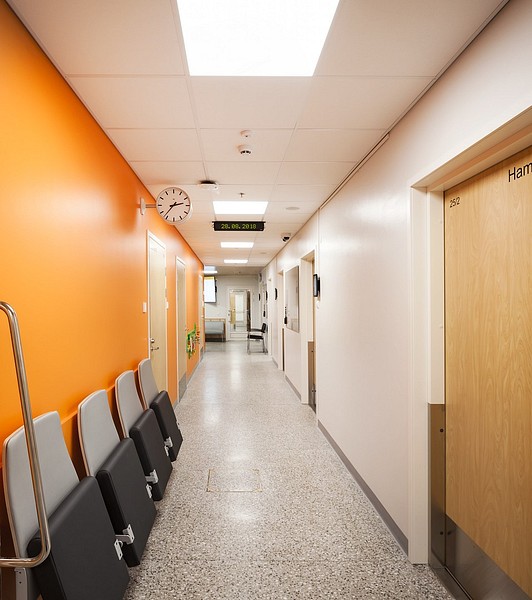

Toimistojen ja julkisten tilojen alakattojärjestelmiin soveltuva moduulivalaisin. Erinomainen hyötysuhde tekee valaisimesta erittäin energia- ja kustannustehokkaan ratkaisun. Sarjassa on kaksi eri runkokokoa. Valaisimen alapuolella on IP54 suojausluokitus. Vaihtoehtoina opaalikupu tai päätetyöskentelyyn soveltuva UGR19 mikroprismakupu. Uppoasennus T-listakattoon tai lisävarustein levykattoon. Uppoasennuskehykset lisävarusteena.

Runko terästä, kupu opaloitua tai mikroprismaista polystyreenia (PSO tai PSMP).
Valkoinen RAL 9016.
Suojausluokka I.
Uppoasennus.
Ketjutettavissa 3/5 x 2,5 mm2.
Asennuskorkeus 2–4 m.
Kiinteä led 23–32 W / 2900–4200 lm.
Värilämpötila 3000 K ja 4000 K. CRI > 80 / Ra > 80.
MacAdam 3 SDCM.
IP20/IP54.
Vakiovalikoimassa on/off- ja Dali-2-mallit.
Käyttöympäristön lämpötila 0 … 25 °C.
Hyötyelinikä L70 100 000 h (Ta25°C).
Hyötyelinikä L80 80 000 h (Ta25°C).
Virtalähteen elinikä 100 000 h.
Lisätarvikkeina yleisuppoasennuskehys 600 x 600 (4297811), yleisuppoasennuskehys 1200 x 300 (4297812) ja pinta-asennuskehys 600 x 600/143 mm (4245223).
WH = valkoinen, DA2 = Dali-2, PS = Polystyreeni, O = Opaali, MP = Mikroprisma

Projektikohtaisesti saatavana myös Casambi-, 1-10V- ja Switch Dim-ratkaisuina. Tilauksesta CRI > 90. Saatavana myös erilaisilla liitosjohtoratkaisuilla. Värilämpötiloissa on vaihtoehtoina 2700 K, 5700 K ja 6500 K sekä Tunable White. Lisäksi tilattavissa turvavalomallit 600 x 300 mm koossa.

Koodi: 4297235

Lataukset

Tuotekortti: Lataa

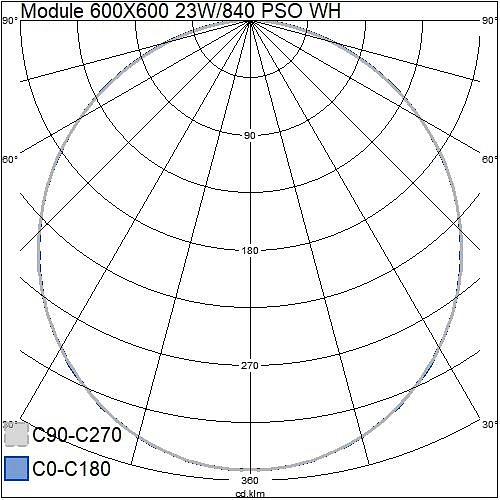

Valonjakokäyrä: Lataa
Asennusohje: Lataa
LDT-tiedosto: Lataa

Tekniset tiedot

Sähkönumero (FIN): 4297235
GTIN: 6435200220929
Airam-koodi: D2MAAB
Koodi: 4297235

Pituus (mm): 596
Soveltuu päätetyöskentelyyn: Ei
Soveltuu ripustettavaksi: Ei
Hätätoimintojen valvontajärjestelmä: Ei ole
Valaisimen valotehokkuus (max) (lm/W): 135
Valon väri (alphanumeric): Valkoinen
Lampunpidin: Muu
Soveltuu kiinnikeasennukseen: Ei
Himmennys Zigbee: Ei
Värilämpötila-alue (max) (K): 4000
Himmennys nousevan reunan ohjaus: Ei
Häikäisyarvo (UGR): 22
Napojen lukumäärä: 3
Stroboskooppi-ilmiön mitta-arvo SVM: 0.4
Liitettävien johtimien poikkipinta-ala (min) (mm²): 1.5
Kokonaisharmoninen särö (THD): 10
Google Assistant -yhteensopiva: Ei
Liitettävien johtimien poikkipinta-ala (max) (mm²): 2.5
Johtimen poikkipinta-ala (mm²): 2.5
Valaisimen elinikä L70B50 Ta=25 °C (h): 100000
Himmennys DMX: Ei
Sisältää kytkimen: Ei
Sisältää 2019/2020/EU:n mukaisia tuotteita: Kyllä
Soveltuu turvavalaistukseen: Ei
Fotobiologinen turvallisuus EN 62471: RG0
Järjestelmän enimmäisteho (W): 23
Sisältää läsnäolotunnistimen: Ei
Varavoimajärjestelmä: Ei ole
Himmennettävä: Ei
Kattoasennus: Kyllä
Vaihdettava liitäntälaite: Kyllä
Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (max) (lm): 3100
Himmennys Sine Wave Reduction: Ei
Himmennys ohjelmoitavissa: Ei
Rungon väri: Valkoinen
Integroitu varateholähde: Ei
Valovirran pysyvyys, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%): 85
Yhteensopiva Casambi-järjestelmän kanssa: Ei
Säädettävä valonjako: ei
Kotelointiluokka (IP), takasivu: IP20
Valovirran pysyvyys, keskim. käyttöikä 75 000 h, ympäristölämpötila 25 °C (%): 80
Valovirran pysyvyys, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%): 90
Upotusleveys (mm): 600
Kotelon pintakäsittely: Pinnoitettu jauhemaalauksella
Tuuletusaukot: Ei
Lamppujen/moduulien lukumäärä: 1
Sisältää ohjauslaitteen: Kyllä
Himmennys RF: Ei
Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (min) (°C): 0
Valaisimen mitoitettu valovirta (lm): 3100
Valaisimen elinikä L80B50 Ta=25 °C (h): 80000
IFTTT-tuki: Ei
Vikaantumisosuus, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%): 5
Himmennys potentiometri: Ei
Valaisinten enimmäismäärä per johdonsuojakatkaisija C10 (MCB): 59
Leveys (mm): 596
Soveltuu pinta-asennukseen: Kyllä
Valaisimen tehokkuus (lm/W): 135
Painonappihimmennys: Ei
Sisältää liiketunnistuksen: Ei
Nimellisjännitealue (max) (V): 240
Kaapelointitapa: Soveltuu läpijohdotukseen
Himmennys 1-10 V: Ei
Värintoistoindeksi (CRI): 80-89
Himmennys DSI: Ei
Valon suunta (suora/epäsuora): Suora
Vikaantumisosuus, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%): 5
Soveltuu lampputeholle (min) (W): 23
Ilman himmennystoimintoa: Kyllä
Välkyntä-arvo Pst LM: 1
Bluetooth -ohjattava: Ei
Himmennys 0-10 V: Ei
Kytkentätapa: Pistokepuristin / jousiliitin
Sisältää valonlähteen: Kyllä
Enimmäismäärä valaisimia, johdonsuojakatkaisija C16: 96
Vikaantumisosuus, keskim. käyttöikä 75 000 h, ympäristölämpötila 25 °C (%): 10
Valonlähteen tyyppi: LED, kiinteä
Häikäisysuojan tyyppi: Ei ole
Valonjako: Hajottava linssi/optiikka/paneeli
Kokonaisharmoninen särö (THD) (%): 10
Rakenteellinen upotussyvyys (mm): 200
Hehkulankatesti IEC 60695-2-11 mukaan: 650 °C - 30 s
Soveltuu jonoasennukseen: Ei
Himmennys DALI-2: Ei
Nimellisjännitealue (min) (V): 220
Soveltuu uppoasennukseen: Kyllä
Valonlähteen energiatehokkuusluokka (EU-säännös 2019/2015): D
Kotelointiluokka (IP), edestä: IP54
Himmennys valmistajakohtainen: Ei
Liitäntälaitteen tyyppi: Vakiovirtaohjattu LED- liitäntälaite
Värilämpötila-alue (min) (K): 4000
Kotelointiluokka (IP): IP54
Hipaisuhimmennys: Ei
Valaisimen pintalämpötila on rajoitettu, luokka D, standardi DIN EN 60598-2-24: Ei
Tehokerroin: 0.9
Avauskulma (määritelty alue): Erittäin leveä säde >80°
Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (min) (lm): 3100
Säädettävä valovirta (lumen): ei
Soveltuu lampputeholle (max) (W): 23
Himmennys DALI: Ei
Valotunnistimella: Ei
Valon jakautuminen (symmetrinen/epäsymmetrinen): Symmetrinen
Valaisimen valotehokkuus (min) (lm/W): 135
Jännitetyyppi: AC
Säädettävä värilämpötila: Ei
Upotuspituus (mm): 600
Apple HomeKit -yhteensopiva: Ei
Himmennys LineSwitch: Ei
Kotelon/suojuksen materiaali: Teräs
Valaisimen suojaaminen lämpöäeristävällä materiaalilla mahdollista: Ei
Himmennys laskevan reunan ohjaus: Ei
Sisältää asennustarvikkeet: Kyllä
Vakiovalovirta-ohjaus (CLO): Ei
Amazon Alexa -yhteensopiva: Ei
Korkeus/syvyys (mm): 90
Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (max) (°C): 25
Värin konsistenssi (MacAdamin ellipsi): SDCM3
Suojausluokka (IEC 61140): I
Seinäasennus: Ei
Himmennys verkkovirtamodulaatio: Ei
Suojuksen materiaali: Opaalimuovi
Enimmäismäärä valaisimia, johdonsuojakatkaisija B16: 57

Tuoteversiot

Module opaali 600 x 600

Tuotenimi	Koodi
Module 600X600 23W/830 PSO WH	4297234
Module 600X600 23W/840 PSO WH	4297235
Module 600X600 32W/830 PSO WH	4297236
Module 600X600 32W/840 PSO WH	4297237

Module opaali 1200 x 300

Tuotenimi	Koodi
Module 1200X300 23W/830 PSO WH	4297242
Module 1200X300 23W/840 PSO WH	4297243
Module 1200X300 32W/830 PSO WH	4297244
Module 1200X300 32W/840 PSO WH	4297245

Module mikroprisma 600 x 600

Tuotenimi	Koodi
Module 600X600 23W/830 PSMP WH	4297238
Module 600X600 23W/840 PSMP WH	4297239
Module 600X600 32W/830 PSMP WH	4297240
Module 600X600 32W/840 PSMP WH	4297241

Module mikroprisma 1200 x 300

Tuotenimi	Koodi
Module 1200X300 23W/830 PSMP WH	4297246
Module 1200X300 23W/840 PSMP WH	4297247
Module 1200X300 32W/830 PSMP WH	4297248
Module 1200X300 32W/840 PSMP WH	4297249

Module Dali opaali 600 x 600

Tuotenimi	Koodi
Module 600X600 23W/830 DA2 PSO	D2MAAA-DALI
Module 600X600 23W/840 DA2 PSO	D2MAAB-DALI
Module 600X600 32W/830 DA2 PSO	D2MABA-DALI
Module 600X600 32W/840 DA2 PSO	D2MABB-DALI

Module Dali opaali 1200 x 300

Tuotenimi	Koodi
Module 1200X300 23W/830 DA2 PSO	D2MCAA-DALI
Module 1200X300 23W/840 DA2 PSO	D2MCAB-DALI
Module 1200X300 32W/830 DA2 PSO	D2MCBA-DALI
Module 1200X300 32W/840 DA2 PSO	D2MCBB-DALI

Module Dali mikroprisma 600 x 600

Tuotenimi	Koodi
Module 600X600 23W/830 DA2 PSMP	D2MACA-DALI
Module 600X600 23W/840 DA2 PSMP	D2MACB-DALI
Module 600X600 32W/830 DA2 PSMP	D2MADA-DALI
Module 600X600 32W/840 DA2 PSMP	D2MADB-DALI

Module Dali mikroprisma 1200 x 300

Tuotenimi	Koodi
Module 1200X300 23W/830 DA2 PSMP	D2MCCA-DALI
Module 1200X300 23W/840 DA2 PSMP	D2MCCB-DALI
Module 1200X300 32W/830 DA2 PSMP	D2MCDA-DALI
Module 1200X300 32W/840 DA2 PSMP	D2MCDB-DALI
