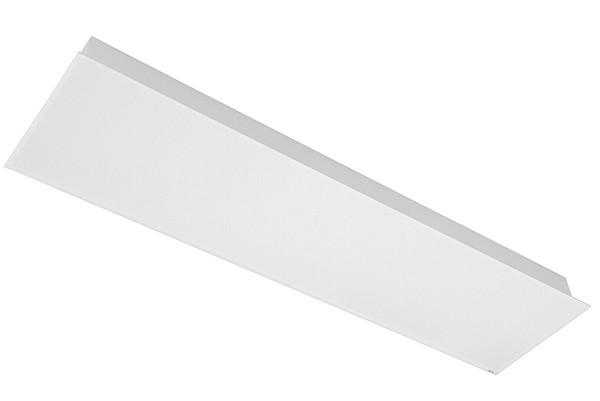

Module 1200X300 23W/840 PSMP WH
Module Moduulivalaisin 23W 4000K 3000lm Ei him; IP54; SL I; L70B50 100000h; LED kiinteä; CRI>80; SDCM3; Soveltuu läpijohdotukseen; 3x2.5mm²; Kotelo Teräs; Väri val; Suojus Strukturoitu muovi; C16 maks. 96

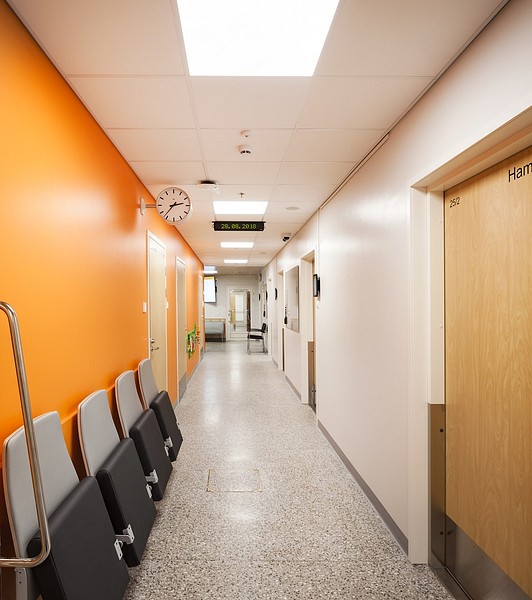

Toimistojen ja julkisten tilojen alakattojärjestelmiin soveltuva moduulivalaisin. Erinomainen hyötysuhde tekee valaisimesta erittäin energia- ja kustannustehokkaan ratkaisun. Sarjassa on kaksi eri runkokokoa. Valaisimen alapuolella on IP54 suojausluokitus. Vaihtoehtoina opaalikupu tai päätetyöskentelyyn soveltuva UGR19 mikroprismakupu. Uppoasennus T-listakattoon tai lisävarustein levykattoon. Uppoasennuskehykset lisävarusteena.
Runko terästä, kupu opaloitua tai mikroprismaista polystyreenia (PSO tai PSMP).
Valkoinen RAL 9016.
Suojausluokka I.
Uppoasennus.
Ketjutettavissa 3/5 x 2,5 mm2.
Asennuskorkeus 2–4 m.
Kiinteä led 23–32 W / 2900–4200 lm.
Värilämpötila 3000 K ja 4000 K. CRI > 80 / Ra > 80.
MacAdam 3 SDCM.
IP20/IP54.
Vakiovalikoimassa on/off- ja Dali-2-mallit.
Käyttöympäristön lämpötila 0 … 25 °C.
Hyötyelinikä L70 100 000 h (Ta25°C).
Hyötyelinikä L80 80 000 h (Ta25°C).
Virtalähteen elinikä 100 000 h.
Lisätarvikkeina yleisuppoasennuskehys 600 x 600 (4297811), yleisuppoasennuskehys 1200 x 300 (4297812) ja pinta-asennuskehys 600 x 600/143 mm (4245223).
WH = valkoinen, DA2 = Dali-2, PS = Polystyreeni, O = Opaali, MP = Mikroprisma
Projektikohtaisesti saatavana myös Casambi-, 1-10V- ja Switch Dim-ratkaisuina. Tilauksesta CRI > 90. Saatavana myös erilaisilla liitosjohtoratkaisuilla. Värilämpötiloissa on vaihtoehtoina 2700 K, 5700 K ja 6500 K sekä Tunable White. Lisäksi tilattavissa turvavalomallit 600 x 300 mm koossa.
- Koodi
- 4297247
Lataukset
Tekniset tiedot
- Sähkönumero (FIN)
- 4297247
- GTIN
- 6435200221049
- Airam-koodi
- D2MCCB
- Koodi
- 4297247
- Apple HomeKit -yhteensopiva
- Ei
- Säädettävä valonjako
- ei
- Himmennys 1-10 V
- Ei
- Valotunnistimella
- Ei
- Liitettävien johtimien poikkipinta-ala (min) (mm²)
- 1.5
- Tuuletusaukot
- Ei
- Google Assistant -yhteensopiva
- Ei
- Valaisimen valotehokkuus (max) (lm/W)
- 130
- Valon jakautuminen (symmetrinen/epäsymmetrinen)
- Symmetrinen
- Avauskulma (määritelty alue)
- Erittäin leveä säde >80°
- Soveltuu päätetyöskentelyyn
- Kyllä
- Stroboskooppi-ilmiön mitta-arvo SVM
- 0.4
- Sisältää läsnäolotunnistimen
- Ei
- Himmennys DSI
- Ei
- Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (max) (lm)
- 3000
- Valaisimen mitoitettu valovirta (lm)
- 3000
- Vakiovalovirta-ohjaus (CLO)
- Ei
- Himmennys laskevan reunan ohjaus
- Ei
- Sisältää valonlähteen
- Kyllä
- Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (min) (lm)
- 3000
- Ilman himmennystoimintoa
- Kyllä
- Enimmäismäärä valaisimia, johdonsuojakatkaisija B16
- 57
- Kotelon/suojuksen materiaali
- Teräs
- Leveys (mm)
- 296
- Soveltuu ripustettavaksi
- Ei
- Häikäisysuojan tyyppi
- Ei ole
- Valaisimen suojaaminen lämpöäeristävällä materiaalilla mahdollista
- Ei
- Välkyntä-arvo Pst LM
- 1
- Bluetooth -ohjattava
- Ei
- Säädettävä värilämpötila
- Ei
- Himmennys DMX
- Ei
- Yhteensopiva Casambi-järjestelmän kanssa
- Ei
- Lampunpidin
- Muu
- Liitäntälaitteen tyyppi
- Vakiovirtaohjattu LED- liitäntälaite
- Soveltuu lampputeholle (min) (W)
- 23
- Himmennys ohjelmoitavissa
- Ei
- IFTTT-tuki
- Ei
- Himmennys verkkovirtamodulaatio
- Ei
- Valonjako
- Hajottava linssi/optiikka/paneeli
- Himmennys RF
- Ei
- Hätätoimintojen valvontajärjestelmä
- Ei ole
- Valaisimen tehokkuus (lm/W)
- 130
- Himmennys 0-10 V
- Ei
- Kokonaisharmoninen särö (THD) (%)
- 10
- Korkeus/syvyys (mm)
- 90
- Vikaantumisosuus, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)
- 5
- Vaihdettava liitäntälaite
- Kyllä
- Jännitetyyppi
- AC
- Pituus (mm)
- 1196
- Hipaisuhimmennys
- Ei
- Fotobiologinen turvallisuus EN 62471
- RG0
- Himmennys potentiometri
- Ei
- Hehkulankatesti IEC 60695-2-11 mukaan
- 650 °C - 30 s
- Seinäasennus
- Ei
- Rakenteellinen upotussyvyys (mm)
- 200
- Sisältää asennustarvikkeet
- Kyllä
- Soveltuu pinta-asennukseen
- Kyllä
- Valon väri (alphanumeric)
- Valkoinen
- Värilämpötila-alue (max) (K)
- 4000
- Upotusleveys (mm)
- 300
- Valaisimen elinikä L70B50 Ta=25 °C (h)
- 100000
- Himmennys Sine Wave Reduction
- Ei
- Värintoistoindeksi (CRI)
- 80-89
- Värin konsistenssi (MacAdamin ellipsi)
- SDCM3
- Nimellisjännitealue (min) (V)
- 220
- Liitettävien johtimien poikkipinta-ala (max) (mm²)
- 2.5
- Himmennys nousevan reunan ohjaus
- Ei
- Vikaantumisosuus, keskim. käyttöikä 75 000 h, ympäristölämpötila 25 °C (%)
- 10
- Himmennys DALI-2
- Ei
- Soveltuu uppoasennukseen
- Kyllä
- Vikaantumisosuus, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%)
- 5
- Enimmäismäärä valaisimia, johdonsuojakatkaisija C16
- 96
- Valaisimen elinikä L80B50 Ta=25 °C (h)
- 80000
- Sisältää 2019/2020/EU:n mukaisia tuotteita
- Kyllä
- Sisältää ohjauslaitteen
- Kyllä
- Valaisimen pintalämpötila on rajoitettu, luokka D, standardi DIN EN 60598-2-24
- Ei
- Sisältää liiketunnistuksen
- Ei
- Valovirran pysyvyys, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%)
- 90
- Kotelointiluokka (IP), edestä
- IP54
- Kaapelointitapa
- Soveltuu läpijohdotukseen
- Painonappihimmennys
- Ei
- Upotuspituus (mm)
- 1200
- Varavoimajärjestelmä
- Ei ole
- Suojausluokka (IEC 61140)
- I
- Kotelointiluokka (IP), takasivu
- IP20
- Tehokerroin
- 0.9
- Himmennys Zigbee
- Ei
- Himmennys DALI
- Ei
- Valaisinten enimmäismäärä per johdonsuojakatkaisija C10 (MCB)
- 59
- Soveltuu kiinnikeasennukseen
- Ei
- Häikäisyarvo (UGR)
- 19
- Himmennys LineSwitch
- Ei
- Amazon Alexa -yhteensopiva
- Ei
- Himmennettävä
- Ei
- Suojuksen materiaali
- Strukturoitu muovi
- Sisältää kytkimen
- Ei
- Kokonaisharmoninen särö (THD)
- 10
- Johtimen poikkipinta-ala (mm²)
- 2.5
- Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (min) (°C)
- 0
- Soveltuu lampputeholle (max) (W)
- 23
- Nimellisjännitealue (max) (V)
- 240
- Värilämpötila-alue (min) (K)
- 4000
- Valaisimen valotehokkuus (min) (lm/W)
- 130
- Soveltuu jonoasennukseen
- Ei
- Valonlähteen energiatehokkuusluokka (EU-säännös 2019/2015)
- D
- Rungon väri
- Valkoinen
- Napojen lukumäärä
- 3
- Soveltuu turvavalaistukseen
- Ei
- Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (max) (°C)
- 25
- Lamppujen/moduulien lukumäärä
- 1
- Himmennys valmistajakohtainen
- Ei
- Valovirran pysyvyys, keskim. käyttöikä 75 000 h, ympäristölämpötila 25 °C (%)
- 80
- Valon suunta (suora/epäsuora)
- Suora
- Kotelon pintakäsittely
- Pinnoitettu jauhemaalauksella
- Kattoasennus
- Kyllä
- Valonlähteen tyyppi
- LED, kiinteä
- Valovirran pysyvyys, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)
- 85
- Kytkentätapa
- Pistokepuristin / jousiliitin
- Integroitu varateholähde
- Ei
- Kotelointiluokka (IP)
- IP54
- Järjestelmän enimmäisteho (W)
- 23
- Säädettävä valovirta (lumen)
- ei
Tuoteversiot
Module opaali 600 x 600
| Tuotenimi | Koodi | |
|---|---|---|
| Module 600X600 23W/830 PSO WH | 4297234 |
|
| Module 600X600 23W/840 PSO WH | 4297235 |
|
| Module 600X600 32W/830 PSO WH | 4297236 |
|
| Module 600X600 32W/840 PSO WH | 4297237 |
Module opaali 1200 x 300
| Tuotenimi | Koodi | |
|---|---|---|
| Module 1200X300 23W/830 PSO WH | 4297242 |
|
| Module 1200X300 23W/840 PSO WH | 4297243 |
|
| Module 1200X300 32W/830 PSO WH | 4297244 |
|
| Module 1200X300 32W/840 PSO WH | 4297245 |
Module mikroprisma 600 x 600
| Tuotenimi | Koodi | |
|---|---|---|
| Module 600X600 23W/830 PSMP WH | 4297238 |
|
| Module 600X600 23W/840 PSMP WH | 4297239 |
|
| Module 600X600 32W/830 PSMP WH | 4297240 |
|
| Module 600X600 32W/840 PSMP WH | 4297241 |
Module mikroprisma 1200 x 300
| Tuotenimi | Koodi | |
|---|---|---|
| Module 1200X300 23W/830 PSMP WH | 4297246 |
|
| Module 1200X300 23W/840 PSMP WH | 4297247 |
|
| Module 1200X300 32W/830 PSMP WH | 4297248 |
|
| Module 1200X300 32W/840 PSMP WH | 4297249 |
Module Dali opaali 600 x 600
| Tuotenimi | Koodi | |
|---|---|---|
| Module 600X600 23W/830 DA2 PSO | D2MAAA-DALI |
|
| Module 600X600 23W/840 DA2 PSO | D2MAAB-DALI |
|
| Module 600X600 32W/830 DA2 PSO | D2MABA-DALI |
|
| Module 600X600 32W/840 DA2 PSO | D2MABB-DALI |
Module Dali opaali 1200 x 300
| Tuotenimi | Koodi | |
|---|---|---|
| Module 1200X300 23W/830 DA2 PSO | D2MCAA-DALI |
|
| Module 1200X300 23W/840 DA2 PSO | D2MCAB-DALI |
|
| Module 1200X300 32W/830 DA2 PSO | D2MCBA-DALI |
|
| Module 1200X300 32W/840 DA2 PSO | D2MCBB-DALI |
Module Dali mikroprisma 600 x 600
| Tuotenimi | Koodi | |
|---|---|---|
| Module 600X600 23W/830 DA2 PSMP | D2MACA-DALI |
|
| Module 600X600 23W/840 DA2 PSMP | D2MACB-DALI |
|
| Module 600X600 32W/830 DA2 PSMP | D2MADA-DALI |
|
| Module 600X600 32W/840 DA2 PSMP | D2MADB-DALI |
Module Dali mikroprisma 1200 x 300
| Tuotenimi | Koodi | |
|---|---|---|
| Module 1200X300 23W/830 DA2 PSMP | D2MCCA-DALI |
|
| Module 1200X300 23W/840 DA2 PSMP | D2MCCB-DALI |
|
| Module 1200X300 32W/830 DA2 PSMP | D2MCDA-DALI |
|
| Module 1200X300 32W/840 DA2 PSMP | D2MCDB-DALI |
