Module

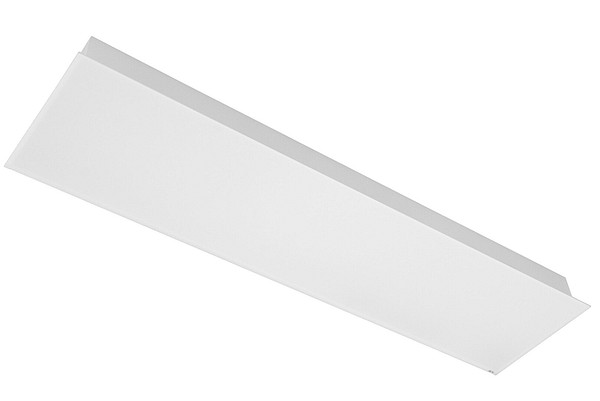

Module 1200X300 32W/830 PSO WH

Module Moduulivalaisin 32W 3000K 3900lm Ei him; IP54; SL I; L70B50 100000h; LED kiinteä; CRI>80; SDCM3; Soveltuu läpijohdotukseen; 3x2.5mm²; Kotelo Teräs; Väri val; Suojus Opaalimuovi; C16 maks. 53

Katso tarkemmat tuotetiedot

Toimistojen ja julkisten tilojen alakattojärjestelmiin soveltuva moduulivalaisin. Erinomainen hyötysuhde tekee valaisimesta erittäin energia- ja kustannustehokkaan ratkaisun. Sarjassa on kaksi eri runkokokoa. Valaisimen alapuolella on IP54 suojausluokitus. Vaihtoehtoina opaalikupu tai päätetyöskentelyyn soveltuva UGR19 mikroprismakupu. Uppoasennus T-listakattoon tai lisävarustein levykattoon. Uppoasennuskehykset lisävarusteena.

Runko terästä, kupu opaloitua tai mikroprismaista polystyreenia (PSO tai PSMP).
Valkoinen RAL 9016.
Suojausluokka I.
Uppoasennus.
Ketjutettavissa 3/5 x 2,5 mm2.
Asennuskorkeus 2–4 m.
Kiinteä led 23–32 W / 2900–4200 lm.
Värilämpötila 3000 K ja 4000 K. CRI > 80 / Ra > 80.
MacAdam 3 SDCM.
IP20/IP54.
Vakiovalikoimassa on/off- ja Dali-2-mallit.
Käyttöympäristön lämpötila 0 … 25 °C.
Hyötyelinikä L70 100 000 h (Ta25°C).
Hyötyelinikä L80 80 000 h (Ta25°C).
Virtalähteen elinikä 100 000 h.
Lisätarvikkeina yleisuppoasennuskehys 600 x 600 (4297811), yleisuppoasennuskehys 1200 x 300 (4297812) ja pinta-asennuskehys 600 x 600/143 mm (4245223).
WH = valkoinen, DA2 = Dali-2, PS = Polystyreeni, O = Opaali, MP = Mikroprisma

Projektikohtaisesti saatavana myös Casambi-, 1-10V- ja Switch Dim-ratkaisuina. Tilauksesta CRI > 90. Saatavana myös erilaisilla liitosjohtoratkaisuilla. Värilämpötiloissa on vaihtoehtoina 2700 K, 5700 K ja 6500 K sekä Tunable White. Lisäksi tilattavissa turvavalomallit 600 x 300 mm koossa.

Koodi: 4297244

Tekniset tiedot

Asennus

Seinäasennus: Ei
Soveltuu ripustettavaksi: Ei
Kattoasennus: Kyllä
Soveltuu uppoasennukseen: Kyllä
Soveltuu pinta-asennukseen: Kyllä
Soveltuu jonoasennukseen: Ei
Soveltuu kiinnikeasennukseen: Ei
Soveltuu päätetyöskentelyyn: Ei
Kotelointiluokka (IP): IP54
Kotelointiluokka (IP), takasivu: IP20
Kotelointiluokka (IP), edestä: IP54
Valaisinten enimmäismäärä per johdonsuojakatkaisija C10 (MCB): 32
Enimmäismäärä valaisimia, johdonsuojakatkaisija B16: 31
Enimmäismäärä valaisimia, johdonsuojakatkaisija C16: 53
Valaisimen pintalämpötila on rajoitettu, luokka D, standardi DIN EN 60598-2-24: Ei
Soveltuu turvavalaistukseen: Ei
Hätätoimintojen valvontajärjestelmä: Ei ole
Valaisimen suojaaminen lämpöäeristävällä materiaalilla mahdollista: Ei
Kaapelointitapa: Soveltuu läpijohdotukseen
Napojen lukumäärä: 3
Johtimen poikkipinta-ala (mm²): 2.5 mm²
Kytkentätapa: Pistokepuristin / jousiliitin
Liitettävien johtimien poikkipinta-ala (min) (mm²): 1.5 mm²
Liitettävien johtimien poikkipinta-ala (max) (mm²): 2.5 mm²

Rakenne

Sisältää asennustarvikkeet: Kyllä
Valonlähteen tyyppi: LED, kiinteä
Sisältää valonlähteen: Kyllä
Lamppujen/moduulien lukumäärä: 1
Lampunpidin: Muu
Kotelon/suojuksen materiaali: Teräs
Kotelon pintakäsittely: Pinnoitettu jauhemaalauksella
Rungon väri: Valkoinen
Suojuksen materiaali: Opaalimuovi
Häikäisysuojan tyyppi: Ei ole
Sisältää ohjauslaitteen: Kyllä
Vaihdettava liitäntälaite: Kyllä
Valonlähteen energiatehokkuusluokka (EU-säännös 2019/2015): D
Sisältää 2019/2020/EU:n mukaisia tuotteita: Kyllä
Varavoimajärjestelmä: Ei ole
Integroitu varateholähde: Ei
Sisältää kytkimen: Ei
Tuuletusaukot: Ei
Hehkulankatesti IEC 60695-2-11 mukaan: 650 °C - 30 s

Sähkötekniset tiedot

Jännitetyyppi: AC
Nimellisjännitealue (min) (V): 220 V
Nimellisjännitealue (max) (V): 240 V
Liitäntälaitteen tyyppi: Vakiovirtaohjattu LED- liitäntälaite
Suojausluokka (IEC 61140): I
Soveltuu lampputeholle (min) (W): 32 W
Soveltuu lampputeholle (max) (W): 32 W
Valaisimen valotehokkuus (min) (lm/W): 122 lm/W
Valaisimen valotehokkuus (max) (lm/W): 122 lm/W
Järjestelmän enimmäisteho (W): 32 W
Valaisimen tehokkuus (lm/W): 122 lm/W
Tehokerroin: 0.9
Kokonaisharmoninen särö (THD) (%): 10 %
Kokonaisharmoninen särö (THD): 10 THD

Himmennys ja ohjaus

Himmennettävä: Ei
Himmennys 0-10 V: Ei
Himmennys 1-10 V: Ei
Himmennys DALI: Ei
Himmennys DALI-2: Ei
Himmennys DMX: Ei
Himmennys DSI: Ei
Himmennys LineSwitch: Ei
Himmennys valmistajakohtainen: Ei
Himmennys verkkovirtamodulaatio: Ei
Himmennys laskevan reunan ohjaus: Ei
Himmennys nousevan reunan ohjaus: Ei
Himmennys ohjelmoitavissa: Ei
Himmennys potentiometri: Ei
Himmennys RF: Ei
Himmennys Sine Wave Reduction: Ei
Hipaisuhimmennys: Ei
Himmennys Zigbee: Ei
Painonappihimmennys: Ei
Ilman himmennystoimintoa: Kyllä
Sisältää läsnäolotunnistimen: Ei
Sisältää liiketunnistuksen: Ei
Valotunnistimella: Ei
Vakiovalovirta-ohjaus (CLO): Ei
Bluetooth -ohjattava: Ei
Yhteensopiva Casambi-järjestelmän kanssa: Ei
Apple HomeKit -yhteensopiva: Ei
Google Assistant -yhteensopiva: Ei
Amazon Alexa -yhteensopiva: Ei
IFTTT-tuki: Ei

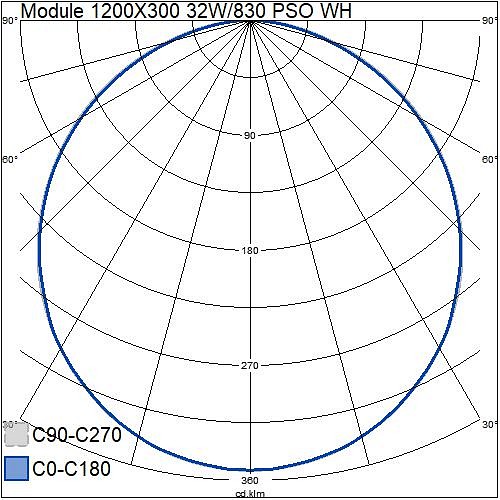

Valotekniset tiedot

Valonjako: Hajottava linssi/optiikka/paneeli
Valon jakautuminen (symmetrinen/epäsymmetrinen): Symmetrinen
Avauskulma (määritelty alue): Erittäin leveä säde >80°
Värin konsistenssi (MacAdamin ellipsi): SDCM3
Valon suunta (suora/epäsuora): Suora
Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (min) (lm): 3900 lm
Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (max) (lm): 3900 lm
Valon väri (alphanumeric): Valkoinen
Valaisimen mitoitettu valovirta (lm): 3900 lm
Värilämpötila-alue (min) (K): 3000 K
Värilämpötila-alue (max) (K): 3000 K
Välkyntä-arvo Pst LM: 1
Värintoistoindeksi (CRI): 80-89
Stroboskooppi-ilmiön mitta-arvo SVM: 0.4
Fotobiologinen turvallisuus EN 62471: RG0
Häikäisyarvo (UGR): 22
Säädettävä värilämpötila: Ei
Säädettävä valovirta (lumen): ei
Säädettävä valonjako: ei

Elinikä ja suorituskyky

Valaisimen elinikä L70B50 Ta=25 °C (h): 100000 h
Valaisimen elinikä L80B50 Ta=25 °C (h): 80000 h
Valovirran pysyvyys, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%): 90 %
Valovirran pysyvyys, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%): 85 %
Valovirran pysyvyys, keskim. käyttöikä 75 000 h, ympäristölämpötila 25 °C (%): 80 %
Vikaantumisosuus, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%): 5 %
Vikaantumisosuus, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%): 5 %
Vikaantumisosuus, keskim. käyttöikä 75 000 h, ympäristölämpötila 25 °C (%): 10 %
Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (min) (°C): 0 °C
Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (max) (°C): 25 °C

Mitat

Leveys (mm): 296 mm
Korkeus/syvyys (mm): 90 mm
Pituus (mm): 1196 mm
Upotuspituus (mm): 1200 mm
Upotusleveys (mm): 300 mm
Rakenteellinen upotussyvyys (mm): 200 mm

	Tuotenimi	Koodi	Sähkönumero (FIN)	Värilämpötila	Valovirta	Ottoteho	Mitat
Module opaali 600 x 600
	Module 600X600 23W/830 PSO WH	4297234	4297234	3000K	3100lm	23W	596x596x90mm
	Module 600X600 23W/840 PSO WH	4297235	4297235	4000K	3100lm	23W	596x596x90mm
	Module 600X600 32W/830 PSO WH	4297236	4297236	3000K	4100lm	32W	596x596x90mm
	Module 600X600 32W/840 PSO WH	4297237	4297237	4000K	4100lm	32W	596x596x90mm

	Tuotenimi	Koodi	Sähkönumero (FIN)	Värilämpötila	Valovirta	Ottoteho	Mitat
Module opaali 1200 x 300
	Module 1200X300 23W/830 PSO WH	4297242	4297242	3000K	2900lm	23W	1196x296x90mm
	Module 1200X300 23W/840 PSO WH	4297243	4297243	4000K	2900lm	23W	1196x296x90mm
	Module 1200X300 32W/830 PSO WH	4297244	4297244	3000K	3900lm	32W	1196x296x90mm
	Module 1200X300 32W/840 PSO WH	4297245	4297245	4000K	3900lm	32W	1196x296x90mm

	Tuotenimi	Koodi	Sähkönumero (FIN)	Värilämpötila	Valovirta	Ottoteho	Mitat
Module mikroprisma 600 x 600
	Module 600X600 23W/830 PSMP WH	4297238	4297238	3000K	3200lm	23W	596x596x90mm
	Module 600X600 23W/840 PSMP WH	4297239	4297239	4000K	3200lm	23W	596x596x90mm
	Module 600X600 32W/830 PSMP WH	4297240	4297240	3000K	4200lm	32W	596x596x90mm
	Module 600X600 32W/840 PSMP WH	4297241	4297241	4000K	4200lm	32W	596x596x90mm

	Tuotenimi	Koodi	Sähkönumero (FIN)	Värilämpötila	Valovirta	Ottoteho	Mitat
Module mikroprisma 1200 x 300
	Module 1200X300 23W/830 PSMP WH	4297246	4297246	3000K	3000lm	23W	1196x296x90mm
	Module 1200X300 23W/840 PSMP WH	4297247	4297247	4000K	3000lm	23W	1196x296x90mm
	Module 1200X300 32W/830 PSMP WH	4297248	4297248	3000K	4000lm	32W	1196x296x90mm
	Module 1200X300 32W/840 PSMP WH	4297249	4297249	4000K	4000lm	32W	1196x296x90mm

	Tuotenimi	Koodi	Värilämpötila	Valovirta	Ottoteho	Mitat
Module Dali opaali 600 x 600
	Module 600X600 23W/830 DA2 PSO	D2MAAA-DALI	3000K	3100lm	23W	595x595x90mm
	Module 600X600 23W/840 DA2 PSO	D2MAAB-DALI	4000K	3100lm	23W	595x595x90mm
	Module 600X600 32W/830 DA2 PSO	D2MABA-DALI	3000K	4100lm	32W	595x595x90mm
	Module 600X600 32W/840 DA2 PSO	D2MABB-DALI	4000K	4100lm	32W	595x595x90mm

	Tuotenimi	Koodi	Värilämpötila	Valovirta	Ottoteho	Mitat
Module Dali opaali 1200 x 300
	Module 1200X300 23W/830 DA2 PSO	D2MCAA-DALI	3000K	2900lm	23W	1196x296x90mm
	Module 1200X300 23W/840 DA2 PSO	D2MCAB-DALI	4000K	2900lm	23W	1196x296x90mm
	Module 1200X300 32W/830 DA2 PSO	D2MCBA-DALI	3000K	3900lm	32W	1196x296x90mm
	Module 1200X300 32W/840 DA2 PSO	D2MCBB-DALI	4000K	3900lm	32W	1196x296x90mm

	Tuotenimi	Koodi	Värilämpötila	Valovirta	Ottoteho	Mitat
Module Dali mikroprisma 600 x 600
	Module 600X600 23W/830 DA2 PSMP	D2MACA-DALI	3000K	3200lm	23W	595x595x90mm
	Module 600X600 23W/840 DA2 PSMP	D2MACB-DALI	4000K	3200lm	23W	595x595x90mm
	Module 600X600 32W/830 DA2 PSMP	D2MADA-DALI	3000K	4200lm	32W	595x595x90mm
	Module 600X600 32W/840 DA2 PSMP	D2MADB-DALI	4000K	4200lm	32W	595x595x90mm

	Tuotenimi	Koodi	Värilämpötila	Valovirta	Ottoteho	Mitat
Module Dali mikroprisma 1200 x 300
	Module 1200X300 23W/830 DA2 PSMP	D2MCCA-DALI	3000K	3000lm	23W	1196x296x90mm
	Module 1200X300 23W/840 DA2 PSMP	D2MCCB-DALI	4000K	3000lm	23W	1196x296x90mm
	Module 1200X300 32W/830 DA2 PSMP	D2MCDA-DALI	3000K	4000lm	32W	1196x296x90mm
	Module 1200X300 32W/840 DA2 PSMP	D2MCDB-DALI	4000K	4000lm	32W	1196x296x90mm
