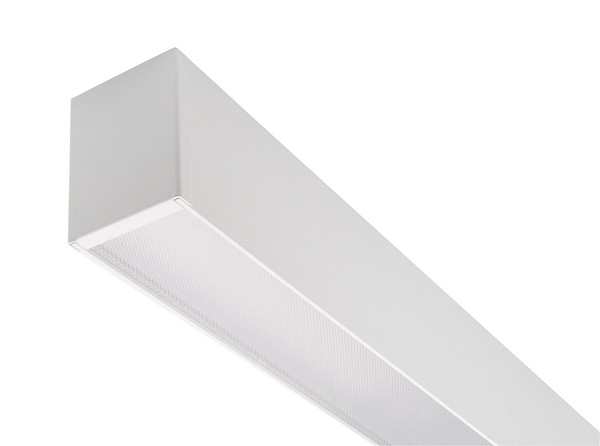

Vario 4500 92W/840 ACMP DA2 WH
Vario Pinta-/ripustusvalaisin 92W 4000K 12500lm Him DALI; Him ohjelmoitavissa; Painonappihim; IP20; IK02; SL I; L70B50 100000h; LED, kiinteä; Sisältää lampun; CRI>80; SDCM3; Päättyvä; 5x0.75mm²; Kotelo al; Väri val; Suojus Strukturoitu muovi; C16 maks. 20

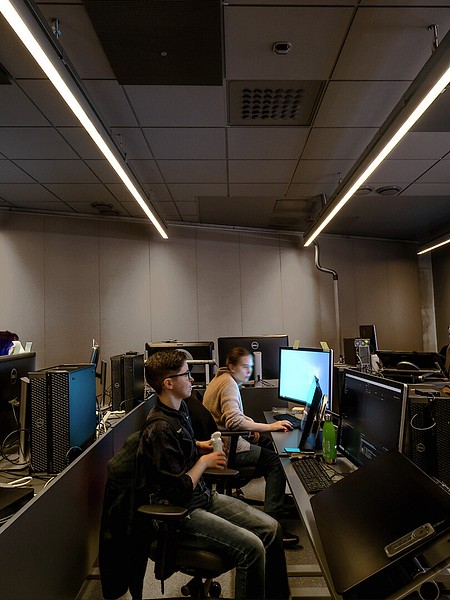

Pinta-asennettava Vario on Suomessa kehitetty ja valmistettu alumiiniprofiilivalaisin. Valaisimen rungossa käytettävä materiaali on 100 % kierrätettyä alumiinia. Voit räätälöidä täysin projektiisi sopivan kokonaisuuden erilaisilla runkopituuksilla ja kulmaliitospaloilla. Käyttökohteita ovat toimistot, aulat ja oppilaitokset sekä sisätilojen käytävät. Valaisimella voit muodostaa jopa 4500 mm saumatonta valoviivaa. Sarjan DO-mallit ovat erinomainen valinta kaikkiin tiloihin, joissa tavoitellaan matalia häikäisyarvoja ja tarkasti hallittua valonjakoa. DO-mallit on suunniteltu käyttömukavuus edellä, jotta valo kohdistuu tasaisesti ja huomaamattomasti valaistavalle alueelle. Kotimaista tuotantoa olevat Vario-valaisimet on suunniteltu ja valmistettu Airamin Lahden tehtaalla. Tuotteelle on myönnetty Avainlippu-merkki.
Runko alumiinia, kupu akryylia; mikroprisma (ACMP), opaali (ACO) tai deep optic (DO).
Valkoinen, RAL 9016.
Suojausluokka I.
Pinta-asennus kattoon. Kytkettävä erillisessä rasiassa. Valaisin toimitetaan valmiilla kahden metrin liitosjohdolla (3/5 x 0,75 mm2).
Mikroprisma:
1140 mm: 24 W / 3100 lm.
1420 mm: 30 W / 3900 lm.
4500 mm: 92 W / 12 500 lm.
Opaali:
1140 mm: 24 W / 3100 lm.
1420 mm: 30 W / 3900 lm.
4500 mm: 92 W / 12 500 lm.
Deep optic:
1140 mm / 25 W: WH/WH / 4600 lm. WH/BK 4000 lm.
1420 mm / 31 W: WH/WH / 5800 lm. WH/BK 5000 lm.
Värilämpötila 4000 K. CRI > 80 / Ra > 80.
MacAdam 3 SDCM.
IP20.
IK02.
On/off ja Dali-2, jossa suorapainikeohjaus 230 V.
Käyttöympäristön lämpötila 0 … 25 °C.
Hyötyelinikä L70 > 100 000 h (Ta25°C).
Hyötyelinikä L80 100 000 h (Ta25°C).
Virtalähteen elinikä 100 000 h.
WH/WH = valkoinen runko + valkoinen heijastin, WH/BK = valkoinen runko mustalla heijastimella, 80D = 80 asteen linssit.
Tuotesarjan tuotteella 4146889 on saatavana EPD-dokumentti.
Projektikohtaisesti saatavana Casambi- ja ActiveAhead-ohjauksella. Saatavana täysin tarpeiden mukaan räätälöidyt valovirtapaketit. Tilauksesta läpijohdotus, eri läpivientipisteet, määrämittaiset liitosjohdot pikaliittimin ja erilaiset pikaliitinjohtosarjat. Värilämpötiloissa on vaihtoehtoina myös 3000 K sekä Tunable White. Saatavana myös CRI > 90 / Ra > 90. Erikseen tilattuna runkovärit RAL-Classic -sarjasta. Tilattavissa myös erilaiset valoviiva- ja jonoasennusratkaisut. Runkopituudet alkaen 600 mm aina 4500 mm asti.
- Koodi
- 4146890
Lataukset
Tekniset tiedot
- Sähkönumero (FIN)
- 4146890
- Sähkönumero (SWE)
- 7024803
- GTIN
- 6435200298843
- Airam-koodi
- A1VARL-DALI
- Koodi
- 4146890
- Pituus (mm)
- 4500
- Soveltuu päätetyöskentelyyn
- Kyllä
- Soveltuu ripustettavaksi
- Kyllä
- Hätätoimintojen valvontajärjestelmä
- Ei ole
- Valaisimen valotehokkuus (max) (lm/W)
- 136
- Valon väri (alphanumeric)
- Valkoinen
- Lampunpidin
- Muu
- Soveltuu kiinnikeasennukseen
- Kyllä
- Himmennys Zigbee
- Ei
- Värilämpötila-alue (max) (K)
- 4000
- Himmennys nousevan reunan ohjaus
- Ei
- Napojen lukumäärä
- 5
- Stroboskooppi-ilmiön mitta-arvo SVM
- 0.4
- Liitettävien johtimien poikkipinta-ala (min) (mm²)
- 0.75
- Kokonaisharmoninen särö (THD)
- 15
- Google Assistant -yhteensopiva
- Ei
- Liitettävien johtimien poikkipinta-ala (max) (mm²)
- 0.75
- Johtimen poikkipinta-ala (mm²)
- 0.75
- Valaisimen elinikä L70B50 Ta=25 °C (h)
- 100000
- Himmennys DMX
- Ei
- Sisältää kytkimen
- Ei
- Sisältää 2019/2020/EU:n mukaisia tuotteita
- Kyllä
- Soveltuu turvavalaistukseen
- Ei
- Valotunnistimella
- Ei
- Fotobiologinen turvallisuus EN 62471
- RG0
- Järjestelmän enimmäisteho (W)
- 92
- Sisältää läsnäolotunnistimen
- Ei
- Varavoimajärjestelmä
- Ei ole
- Himmennettävä
- Kyllä
- Kattoasennus
- Kyllä
- Vaihdettava liitäntälaite
- Kyllä
- Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (max) (lm)
- 12500
- Himmennys Sine Wave Reduction
- Ei
- Himmennys ohjelmoitavissa
- Kyllä
- Rungon väri
- Valkoinen
- Integroitu varateholähde
- Ei
- Valovirran pysyvyys, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)
- 90
- Yhteensopiva Casambi-järjestelmän kanssa
- Ei
- Säädettävä valonjako
- ei
- Kotelointiluokka (IP), takasivu
- IP20
- Valovirran pysyvyys, keskim. käyttöikä 75 000 h, ympäristölämpötila 25 °C (%)
- 80
- Hehkulankatesti IEC 60695-2-11 mukaan
- 650 °C - 30 s
- Kotelon pintakäsittely
- Pinnoitettu jauhemaalauksella
- Tuuletusaukot
- Ei
- Lamppujen/moduulien lukumäärä
- 1
- Sisältää ohjauslaitteen
- Kyllä
- Himmennys RF
- Ei
- Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (min) (°C)
- 0
- Valaisimen mitoitettu valovirta (lm)
- 12500
- Valaisimen elinikä L80B50 Ta=25 °C (h)
- 100000
- IFTTT-tuki
- Ei
- Vikaantumisosuus, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)
- 5
- Valaisimen pintalämpötila on rajoitettu, luokka D, standardi DIN EN 60598-2-24
- Kyllä
- Himmennys potentiometri
- Ei
- Iskunkestävyysluokka
- IK02
- Valaisinten enimmäismäärä per johdonsuojakatkaisija C10 (MCB)
- 13
- Leveys (mm)
- 60
- Soveltuu pinta-asennukseen
- Kyllä
- Valaisimen tehokkuus (lm/W)
- 136
- Painonappihimmennys
- Kyllä
- Valonlähteen energiatehokkuusluokka (EU-säännös 2019/2015)
- B
- Sisältää liiketunnistuksen
- Ei
- Nimellisjännitealue (max) (V)
- 240
- Nimellisvirta-alue (min) (mA)
- 225
- Kaapelointitapa
- Päättyvä
- Himmennys 1-10 V
- Ei
- Värintoistoindeksi (CRI)
- 80-89
- Himmennys DSI
- Ei
- Valon suunta (suora/epäsuora)
- Suora
- Soveltuu lampputeholle (min) (W)
- 92
- Ilman himmennystoimintoa
- Ei
- Kotelointiluokka (IP), edestä
- IP20
- Välkyntä-arvo Pst LM
- 1
- Bluetooth -ohjattava
- Ei
- Himmennys 0-10 V
- Ei
- Kytkentätapa
- Muu
- Sisältää valonlähteen
- Kyllä
- Enimmäismäärä valaisimia, johdonsuojakatkaisija C16
- 21
- Vikaantumisosuus, keskim. käyttöikä 75 000 h, ympäristölämpötila 25 °C (%)
- 10
- Valonlähteen tyyppi
- LED, kiinteä
- Häikäisysuojan tyyppi
- Ei ole
- Valonjako
- Hajottava linssi/optiikka/paneeli
- Valaisimen suojaaminen lämpöäeristävällä materiaalilla mahdollista
- -
- Kokonaisharmoninen särö (THD) (%)
- 15
- Soveltuu jonoasennukseen
- Ei
- Himmennys DALI-2
- Kyllä
- Nimellisjännitealue (min) (V)
- 220
- Soveltuu uppoasennukseen
- Ei
- Himmennys valmistajakohtainen
- Ei
- Liitäntälaitteen tyyppi
- Vakiovirtaohjattu LED- liitäntälaite
- Värilämpötila-alue (min) (K)
- 4000
- Kotelointiluokka (IP)
- IP20
- Tehokerroin
- 0.9
- Avauskulma (määritelty alue)
- Leveä säde 40-80°
- Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (min) (lm)
- 12500
- Säädettävä valovirta (lumen)
- portaaton
- Soveltuu lampputeholle (max) (W)
- 92
- Suojausluokka (IEC 61140)
- I
- Himmennys DALI
- Kyllä
- Valon jakautuminen (symmetrinen/epäsymmetrinen)
- Symmetrinen
- Valaisimen valotehokkuus (min) (lm/W)
- 136
- Jännitetyyppi
- AC
- Säädettävä värilämpötila
- Ei
- Apple HomeKit -yhteensopiva
- Ei
- Himmennys LineSwitch
- Ei
- Kotelon/suojuksen materiaali
- Alumiini
- Sisältää asennustarvikkeet
- Kyllä
- Vakiovalovirta-ohjaus (CLO)
- Ei
- Amazon Alexa -yhteensopiva
- Ei
- Korkeus/syvyys (mm)
- 80
- Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (max) (°C)
- 25
- Värin konsistenssi (MacAdamin ellipsi)
- SDCM3
- Himmennys laskevan reunan ohjaus
- Ei
- Seinäasennus
- Ei
- Hipaisuhimmennys
- Ei
- Himmennys verkkovirtamodulaatio
- Ei
- Nimellisvirta-alue (max) (mA)
- 225
- Suojuksen materiaali
- Strukturoitu muovi
- Enimmäismäärä valaisimia, johdonsuojakatkaisija B16
- 12
Tuoteversiot
Vario DO
| Tuotenimi | Koodi | |
|---|---|---|
| Vario 1140 25W/840 DO80 WH/WH | 4146994 |
|
| Vario 1140 25W/840 DO80 WH/BK | 4146995 |
|
| Vario 1420 31W/840 DO80 WH/WH | 4146996 |
|
| Vario 1420 31W/840 DO80 WH/BK | 4146997 |
Vario ACO
| Tuotenimi | Koodi | |
|---|---|---|
| Vario 1140 24W/840 ACO WH | 4146879 |
|
| Vario 1420 30W/840 ACO WH | 4146880 |
|
| Vario 4500 92W/840 ACO WH | 4146881 |
Vario ACMP
| Tuotenimi | Koodi | |
|---|---|---|
| Vario 1140 24W/840 ACMP WH | 4146882 |
|
| Vario 1420 30W/840 ACMP WH | 4146883 |
|
| Vario 4500 92W/840 ACMP WH | 4146884 |
Vario Dali DO
| Tuotenimi | Koodi | |
|---|---|---|
| Vario 1140 25W/840 DO80 DA2 WH/WH | 4146998 |
|
| Vario 1140 25W/840 DO80 DA2 WH/BK | 4146999 |
|
| Vario 1420 31W/840 DO80 DA2 WH/WH | 4147000 |
|
| Vario 1420 31W/840 DO80 DA2 WH/BK | 4147001 |
Vario Dali ACO
| Tuotenimi | Koodi | |
|---|---|---|
| Vario 1140 24W/840 ACO DA2 WH | 4146885 |
|
| Vario 1420 30W/840 ACO DA2 WH | 4146886 |
|
| Vario 4500 92W/840 ACO DA2 WH | 4146887 |
Vario Dali ACMP
| Tuotenimi | Koodi | |
|---|---|---|
| Vario 1140 24W/840 ACMP DA2 WH | 4146888 |
|
| Vario 1420 30W/840 ACMP DA2 WH | 4146889 |
|
| Vario 4500 92W/840 ACMP DA2 WH | 4146890 |
