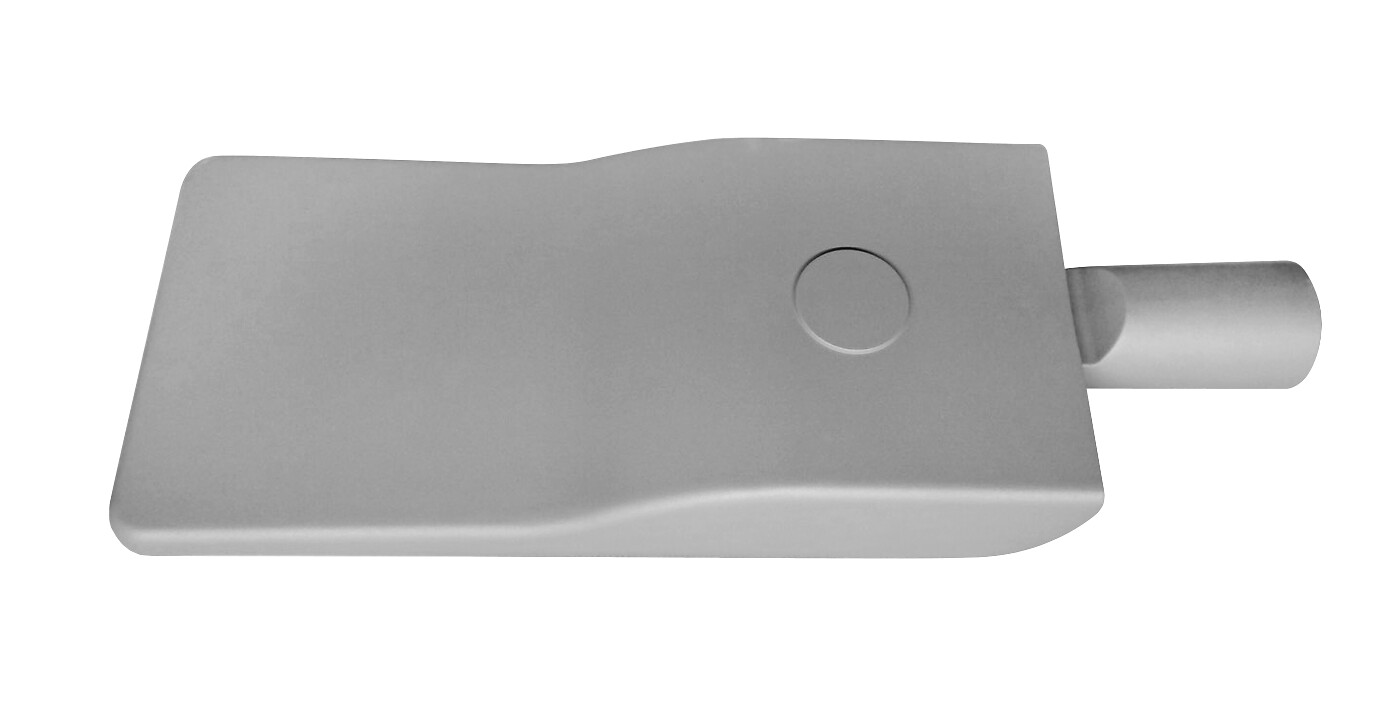

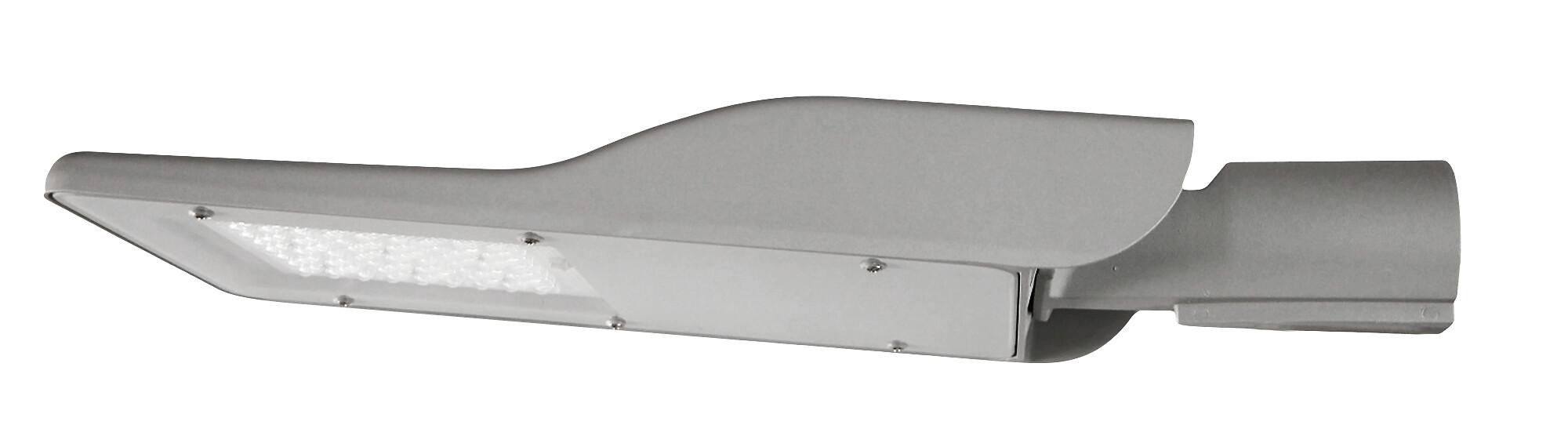

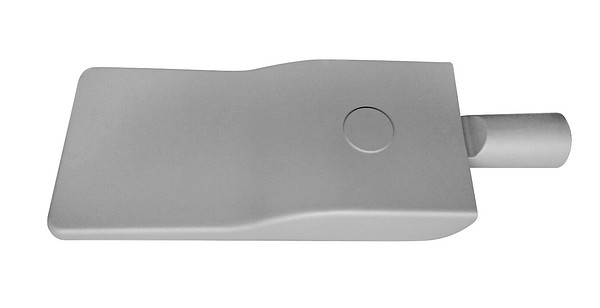

ROUTE S IP66 36W/740 HA

Route Tievalaisin 36W 4000K 4600lm Him 1-10 V; Him ohjelmoitavissa; IP66; IK08; SL I; L70B50 100000h; LED kiinteä; CRI>70; SDCM5; Kaapeli 8m; Päättyvä; 5x1.5mm²; Kotelo al; Väri har; Suojus Läpinäkyvä lasi; C16 maks. 19

Katso tarkemmat tuotetiedot

Route on alue- ja pientievalaistukseen suunniteltu, laadukkaalla optiikalla varustettu pientievalaisin. Valaisin soveltuu myös pihojen, pysäköintialueiden ja pururatojen valaistukseen. Routessa on energiaa säästävä ja käyttömukavuutta tuova Night dim –ominaisuus, joka automaattisesti himmentää valaisinta yöaikaan. Sarjassa on laaja valikoima tehovaihtoehtoja. Valaisimella on pitkä käyttöikä. Valaisin asennetaan suoraan pylvääseen tai valaisinvarteen.

Runko painevalettua alumiinia, tasolasi.
Suuntaus viiden asteen portain 0–10 astetta.
Harmaa, RAL 7035.
Suojausluokka I.
IP66.
IK08.
Värilämpötila 4000 K. CRI > 70 / Ra > 70.
Kiinteä led 18 W/2300 lm, 27 W/3500 lm, 36 W/4600 lm, 54 W/6900 lm, 81 W/10 300 lm ja 107 W/13 650 lm.
MacAdam 5 SDCM.
Dynadimmer 5 steps, 1-10V, CLO vakiona. Nema, Zhaga valmius.
Asennus pylvääseen tai valaisinvarteen (48–60 mm). Valaisimessa 8 m 5 x 1,5 mm2 kumikaapeli.
Asennuskorkeus 3–10 m.
Tuulipinta-ala: Route S 0.031 m2, Route M 0.043 m2.
Käyttöympäristön lämpötila -40 … 55 °C.
Hyötyelinikä L70 100 000 h.
Hyötyelinikä L80 100 000 h.
Hyötyelinikä L90 60 000 h.
Virtalähteen elinikä 100 000 h.
6 kV ylijännitesuoja.
Huurteenpoistoventtiili.

Tilauksesta saatavana erilaisilla kaapeleilla, optiikoilla ja valaisimeen liitettävillä sensoreilla. Valaisimista voidaan räätälöidä myös 1-10V ohjaukseen soveltuvat versiot.

Koodi: 4508610

Tekniset tiedot

Asennus

Asennustapa: Pylvään päähän/varteen
Enimmäismäärä valaisimia, johdonsuojakatkaisija B16: 11
Enimmäismäärä valaisimia, johdonsuojakatkaisija C16: 19
Kotelointiluokka (IP): IP66
Iskunkestävyysluokka: IK08
Valaisimen pintalämpötila on rajoitettu, luokka D, standardi DIN EN 60598-2-24: Ei
Kaapelointitapa: Päättyvä
Napojen lukumäärä: 5
Johtimen poikkipinta-ala (mm²): 1.5 mm²
Liitettävien johtimien poikkipinta-ala (min) (mm²): 1.5 mm²
Liitettävien johtimien poikkipinta-ala (max) (mm²): 2.5 mm²
Kytkentätapa: Muu

Rakenne

Valonlähteen tyyppi: LED, kiinteä
Sisältää valonlähteen: Kyllä
Lamppujen/moduulien lukumäärä: 1
Lampunpidin: Muu
Kotelon/suojuksen materiaali: Alumiini
Pinnan suojaus: Pinnoitettu jauhemaalauksella
Rungon väri: Harmaa
Suojuksen materiaali: Läpinäkyvä lasi
Solar powered: Ei
With integrated PV panel: Ei
Sisäinen paristo: Ei
Suitable for off-grid power system: Ei
Sisältää ohjauslaitteen: Kyllä
Vaihdettava liitäntälaite: Kyllä
Säädettävä optiikka: Ei
Sisältää 2019/2020/EU:n mukaisia tuotteita: Kyllä
Valonlähteen energiatehokkuusluokka (EU-säännös 2019/2015): Ei vaadita
Liitäntäkaapelilla: Kyllä
Kaapelin pituus (m): 8 m
Pylvässovitteen halkaisija (min) (mm): 48 mm
Pylvässovitteen halkaisija (max) (mm): 60 mm
Kiinnitystyyppi ilmaisin/kommunikaatio moduulille: Ei ole

Sähkötekniset tiedot

Jännitetyyppi: AC
Nimellisjännitealue (min) (V): 220 V
Nimellisjännitealue (max) (V): 240 V
Nimellisvirta-alue (min) (mA): 700 mA
Nimellisvirta-alue (max) (mA): 700 mA
Liitäntälaitteen tyyppi: Vakiovirtaohjattu LED- liitäntälaite
Suojausluokka (IEC 61140): I
Soveltuu lampputeholle (min) (W): 36 W
Soveltuu lampputeholle (max) (W): 36 W
Järjestelmän enimmäisteho (W): 36 W
Valaisimen tehokkuus (lm/W): 130 lm/W
Tehokerroin: 0.9

Himmennys ja ohjaus

Himmennettävä: Ei
Himmennys DALI-2: Ei
Himmennys 0-10 V: Ei
Himmennys 1-10 V: Kyllä
Himmennys DALI: Ei
Himmennys D4i: Ei
Himmennys DMX: Ei
Himmennys DSI: Ei
Himmennys potentiometri: Ei
Himmennys LineSwitch: Ei
Himmennys valmistajakohtainen: Ei
Himmennys verkkovirtamodulaatio: Ei
Himmennys laskevan reunan ohjaus: Ei
Himmennys nousevan reunan ohjaus: Ei
Himmennys ohjelmoitavissa: Kyllä
Himmennys RF: Ei
Himmennys Sine Wave Reduction: Ei
Hipaisuhimmennys: Ei
Himmennys Zigbee: Ei
Painonappihimmennys: Ei
Ilman himmennystoimintoa: Ei
Kaukosäädin: Ei ole
Langaton ohjaus: Ei
Vakiovalovirta-ohjaus (CLO): Kyllä
Ohjelmoitava valaistuksen ohjaus: Kyllä
Apple HomeKit -yhteensopiva: Ei
Google Assistant -yhteensopiva: Ei
Amazon Alexa -yhteensopiva: Ei
IFTTT-tuki: Ei
Zhaga-D4i certified: Ei
Bluetooth -ohjattava: Ei
Valotunnistimella: Ei
Sisältää liiketunnistuksen: Ei
Sisältää läsnäolotunnistimen: Ei

Valotekniset tiedot

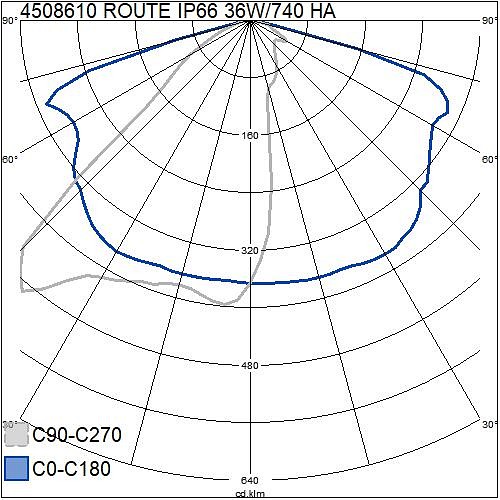

Valonjako: Hajottava linssi/optiikka/paneeli
Värin konsistenssi (MacAdamin ellipsi): SDCM5
Valaisimen mitoitettu valovirta (lm): 4600 lm
Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (min) (lm): 4600 lm
Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (max) (lm): 4600 lm
Valon väri (alphanumeric): Valkoinen
Värilämpötila-alue (min) (K): 4000 K
Värilämpötila-alue (max) (K): 4000 K
Värintoistoindeksi (CRI): 70-79

Elinikä ja suorituskyky

Valovirran pysyvyys, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%): 90 %
Valovirran pysyvyys, keskim. käyttöikä 100 000 h, ympäristölämpötila 25 °C: 80 %
Vikaantumisosuus, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%): 5 %
Vikaantumisosuus, keskim. käyttöikä 100 000 h, ympäristölämpötila 25 °C: 10 %
Valaisimen elinikä L70B50 Ta=25 °C (h): 100000 h
Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (min) (°C): -40 °C
Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (max) (°C): 55 °C

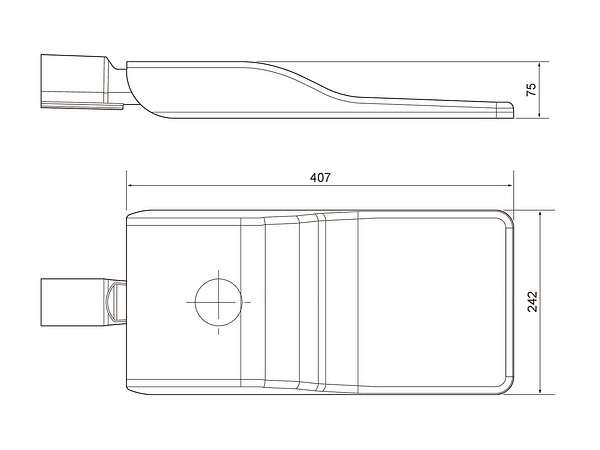

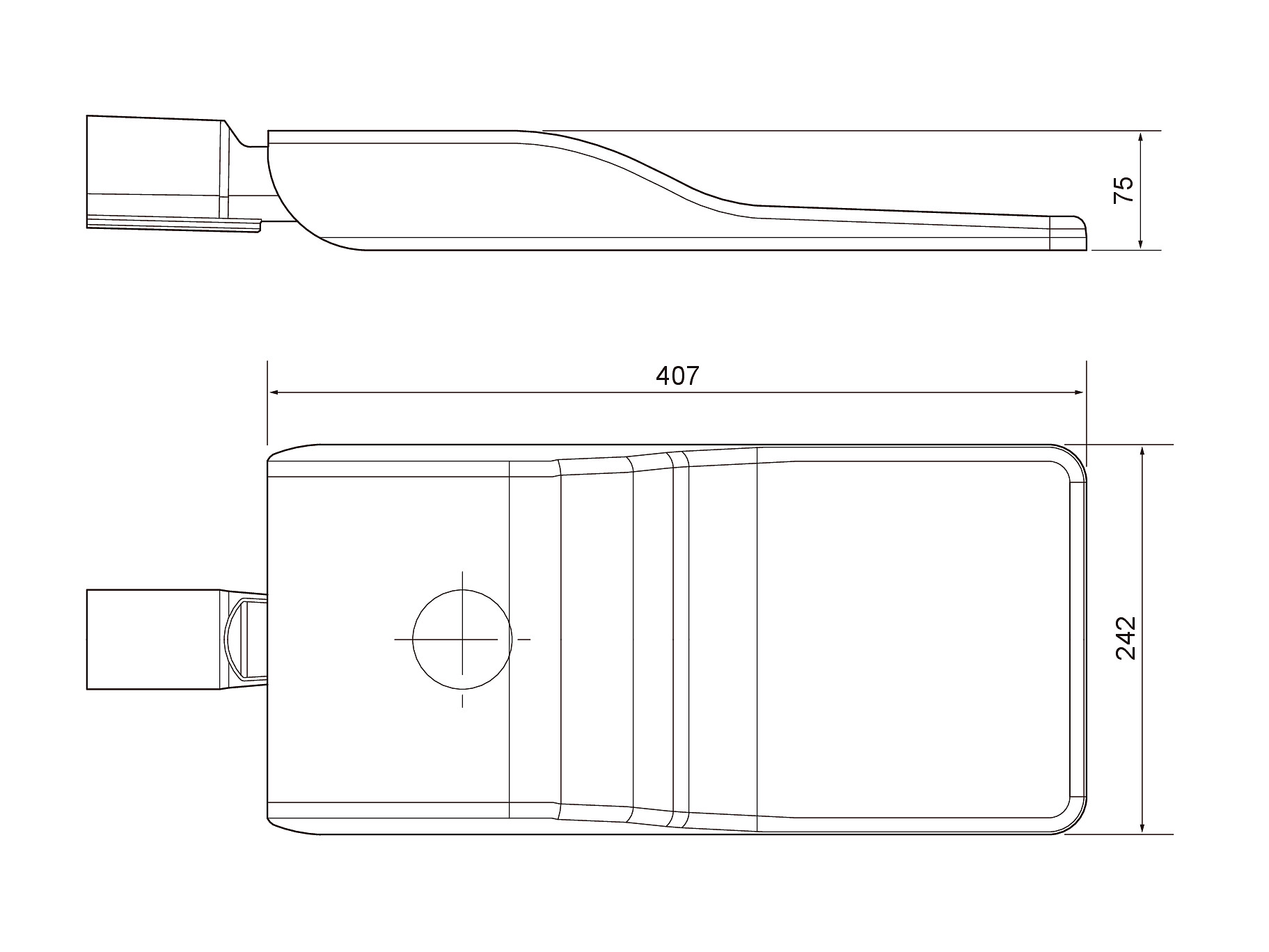

Mitat

Leveys (mm): 242 mm
Korkeus/syvyys (mm): 75 mm
Pituus (mm): 407 mm

	Tuotenimi	Koodi	Sähkönumero (FIN)	Valovirta	Ottoteho	Mitat
Route S
	ROUTE S IP66 18W/740 HA	4508608	4508608	2300lm	18W	407x242x75mm
	ROUTE S IP66 27W/740 HA	4508609	4508609	3520lm	27W	407x242x75mm
	ROUTE S IP66 36W/740 HA	4508610	4508610	4600lm	36W	407x242x75mm
	ROUTE S IP66 54W/740 HA	4508611	4508611	6900lm	54W	407x242x75mm
