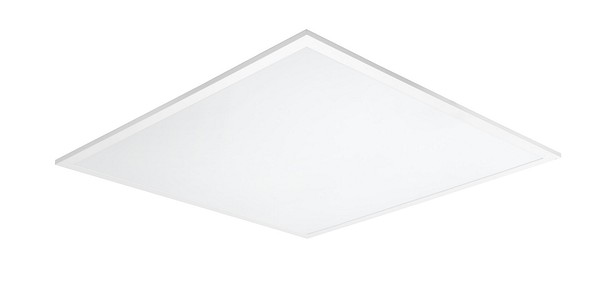

Plano IP20 36W/840 PSO DA2 WH
Plano Moduulivalaisin 36W 4000K 3600lm Him DALI-2; Him ohjelmoitavissa; Painonappihim; IP20; IK02; SL II; L70B50 100000h; LED, kiinteä; Sisältää lampun; CRI>80; SDCM3; Soveltuu läpijohdotukseen; 5x2.5mm²; Kotelo al; Väri val; Suojus Opaalimuovi; C16 maks. 80

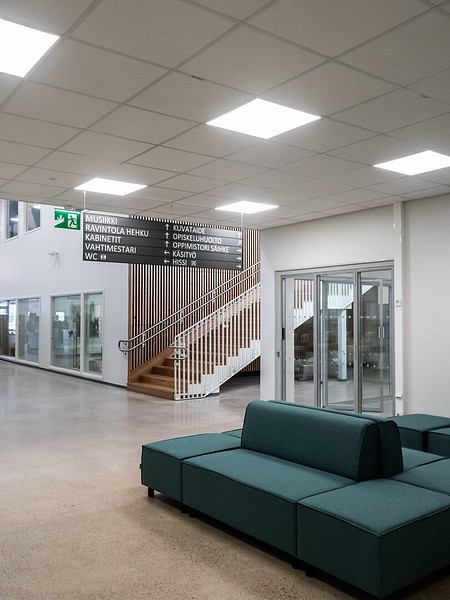

Plano on kustannustehokas moduulivalaisin, jonka valo on tasaista ja miellyttävää. Valaisimella on pitkä elinikä ja monipuoliset asennusvaihtoehdot. Sovellusalueita ovat aulatilat, avotoimistot, käytävät, ja muut julkiset tilat. Valaisimeen on saatavana erilaisia asennustarvikkeita, kuten pyöreän valoaukon peitelevyt sekä tarvikkeet pinta- ja uppoasennuksiin.
Kehys alumiinia, runko terästä, kupu polystyreenia ja linssit akryylia.
Valkoinen, RAL 9016.
Valaisimen suojausluokka III.
Liitäntälaitteen suojausluokka II.
Asennus T-listakattoon, lisätarvikkeilla uppo- ja pinta-asennus.
Soveltuu ketjutettavaksi on/off ja Dali-2 maks. 5 x 2,5 mm2, Casambi 3 x 2,5 mm2, Dim 3 x 1,5 mm2.
Värilämpötila 4000 K. CRI > 80 / Ra > 80.
MacAdam 3 SDCM.
IP20.
IK02.
On/off: 28 W 2800 lm / 36 W 3600 lm.
Dim: 32 W 3200 lm.
Dali-2 ja Casambi: 28 W 2800 lm / 36 W 3600 lm.
On/off, Dim (laskevan reunan himmennys), Dali-2, jossa suorapainikeohjaus (230V) ja CLO-toiminnot sekä Casambi (Bluetooth mesh).
Suositellaan käytettäväksi Dali-2 sertifioituja ohjauslaitteita.
Suorapainikeohjauksessa käytettävien valaisinten enimmäismäärä yhdessä ryhmässä on 60 kpl. Kytkimen ja valaisimen välisen kaapelin pituus maks. 10 metriä.
Käyttöympäristön lämpötila 0 … 25 °C.
Hyötyelinikä L70B50 100 000 h (Ta25°C).
Hyötyelinikä L80B10 60 000 h (Ta25°C).
Hyötyelinikä L90B10 35 000 h (Ta25°C).
Virtalähteiden elinikä 100 000 h.
Lisätarvikkeina kolme eri väristä pinta-asennuskehystä: valkoinen (4146973), musta (A2PLKI) ja harmaa (A2PLKJ). Lisäksi: yleisuppoasennuskehys 600 x 600 (4297811), asennussarja piilolistakattoihin (4146933) ja ripustusvaijerisarja (4146993). Lisäksi saatavana pyöreän valoaukon peitelevyt R400 (A2PLZC) ja R500 (A2PLZA). Valaisimen valovirta laskee peitelevyjen kanssa noin 30 % (R500) ja noin 50 % (R400).
WH = valkoinen, DA2 = Dali-2, CA = Casambi, PSO = polystyreeni, opaali, DIM = vaihekulmahimmennys.
Projektikohtaisesti saatavilla määrämittaiset liitosjohdot ja monipuoliset pikaliitinjohtosarjat.
- Koodi
- 4146837
Lataukset
Tekniset tiedot
- Sähkönumero (FIN)
- 4146837
- Sähkönumero (SWE)
- 7022888
- GTIN
- 6435200295354
- Airam-koodi
- A2PLAD-DALI
- Koodi
- 4146837
- Nimellisjännitealue (min) (V)
- 220
- Sisältää asennustarvikkeet
- Kyllä
- Liitettävien johtimien poikkipinta-ala (max) (mm²)
- 2.5
- Valaisimen valotehokkuus (max) (lm/W)
- 100
- Sisältää 2019/2020/EU:n mukaisia tuotteita
- Kyllä
- Himmennys verkkovirtamodulaatio
- Ei
- Apple HomeKit -yhteensopiva
- Ei
- Himmennys ohjelmoitavissa
- Kyllä
- Himmennys RF
- Ei
- Himmennys 1-10 V
- Ei
- Himmennys valmistajakohtainen
- Ei
- Korkeus/syvyys (mm)
- 32
- Soveltuu ripustettavaksi
- Ei
- Valaisinten enimmäismäärä per johdonsuojakatkaisija C10 (MCB)
- 48
- Jännitetyyppi
- AC
- Stroboskooppi-ilmiön mitta-arvo SVM
- 0.4
- Soveltuu pinta-asennukseen
- Kyllä
- Kytkentätapa
- Pistokepuristin / jousiliitin
- Vakiovalovirta-ohjaus (CLO)
- Kyllä
- Sisältää valonlähteen
- Kyllä
- Leveys (mm)
- 595
- Tehokerroin
- 0.9
- Vikaantumisosuus, keskim. käyttöikä 75 000 h, ympäristölämpötila 25 °C (%)
- 10
- IFTTT-tuki
- Ei
- Kotelon pintakäsittely
- Pinnoitettu jauhemaalauksella
- Säädettävä valonjako
- ei
- Seinäasennus
- Ei
- Himmennettävä
- Kyllä
- Himmennys DSI
- Ei
- Sisältää kytkimen
- Ei
- Rakenteellinen upotussyvyys (mm)
- 80
- Valotunnistimella
- Ei
- Värilämpötila-alue (min) (K)
- 4000
- Hipaisuhimmennys
- Ei
- Integroitu varateholähde
- Ei
- Kotelointiluokka (IP), edestä
- IP20
- Valon jakautuminen (symmetrinen/epäsymmetrinen)
- Symmetrinen
- Säädettävä värilämpötila
- Ei
- Painonappihimmennys
- Kyllä
- Suojuksen materiaali
- Opaalimuovi
- Valaisimen valotehokkuus (min) (lm/W)
- 100
- Valaisimen pintalämpötila on rajoitettu, luokka D, standardi DIN EN 60598-2-24
- Kyllä
- Ilman himmennystoimintoa
- Ei
- Lamppujen/moduulien lukumäärä
- 1
- Himmennys nousevan reunan ohjaus
- Ei
- Häikäisysuojan tyyppi
- Ei ole
- Himmennys 0-10 V
- Ei
- Hätätoimintojen valvontajärjestelmä
- Ei ole
- Valovirran pysyvyys, keskim. käyttöikä 75 000 h, ympäristölämpötila 25 °C (%)
- 80
- Liitettävien johtimien poikkipinta-ala (min) (mm²)
- 1.5
- Vikaantumisosuus, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)
- 10
- Kattoasennus
- Kyllä
- Upotuspituus (mm)
- 600
- Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (max) (lm)
- 3600
- Häikäisyarvo (UGR)
- 22
- Valaisimen mitoitettu valovirta (lm)
- 3600
- Valon väri (alphanumeric)
- Valkoinen
- Napojen lukumäärä
- 5
- Enimmäismäärä valaisimia, johdonsuojakatkaisija B16
- 47
- Värin konsistenssi (MacAdamin ellipsi)
- SDCM3
- Soveltuu kiinnikeasennukseen
- Ei
- Iskunkestävyysluokka
- IK02
- Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (min) (lm)
- 3600
- Himmennys Sine Wave Reduction
- Ei
- Värintoistoindeksi (CRI)
- 80-89
- Soveltuu uppoasennukseen
- Kyllä
- Himmennys potentiometri
- Ei
- Bluetooth -ohjattava
- Ei
- Valonjako
- Hajottava linssi/optiikka/paneeli
- Valaisimen elinikä L80B50 Ta=25 °C (h)
- 60000
- Lampunpidin
- Muu
- Himmennys LineSwitch
- Ei
- Kokonaisharmoninen särö (THD) (%)
- 10
- Upotusleveys (mm)
- 600
- Avauskulma (määritelty alue)
- Avoin säde
- Vaihdettava liitäntälaite
- Kyllä
- Sisältää ohjauslaitteen
- Kyllä
- Valaisimen tehokkuus (lm/W)
- 100
- Nimellisvirta-alue (min) (mA)
- 900
- Pituus (mm)
- 595
- Yhteensopiva Casambi-järjestelmän kanssa
- Ei
- Valaisimen suojaaminen lämpöäeristävällä materiaalilla mahdollista
- Ei
- Enimmäismäärä valaisimia, johdonsuojakatkaisija C16
- 80
- Himmennys laskevan reunan ohjaus
- Ei
- Fotobiologinen turvallisuus EN 62471
- RG0
- Himmennys DMX
- Ei
- Himmennys DALI-2
- Kyllä
- Hehkulankatesti IEC 60695-2-11 mukaan
- 650 °C - 30 s
- Kaapelointitapa
- Soveltuu läpijohdotukseen
- Nimellisjännitealue (max) (V)
- 240
- Liitäntälaitteen tyyppi
- Vakiovirtaohjattu LED- liitäntälaite
- Kokonaisharmoninen särö (THD)
- 10
- Nimellisvirta-alue (max) (mA)
- 900
- Tuuletusaukot
- Ei
- Välkyntä-arvo Pst LM
- 1
- Värilämpötila-alue (max) (K)
- 4000
- Vikaantumisosuus, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%)
- 5
- Valon suunta (suora/epäsuora)
- Suora
- Suojausluokka (IEC 61140)
- II
- Kotelointiluokka (IP), takasivu
- IP20
- Soveltuu lampputeholle (min) (W)
- 36
- Varavoimajärjestelmä
- Ei ole
- Valonlähteen tyyppi
- LED, kiinteä
- Himmennys Zigbee
- Ei
- Valovirran pysyvyys, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)
- 85
- Rungon väri
- Valkoinen
- Amazon Alexa -yhteensopiva
- Ei
- Google Assistant -yhteensopiva
- Ei
- Soveltuu turvavalaistukseen
- Ei
- Soveltuu päätetyöskentelyyn
- Ei
- Kotelon/suojuksen materiaali
- Alumiini
- Valovirran pysyvyys, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%)
- 90
- Valaisimen elinikä L70B50 Ta=25 °C (h)
- 100000
- Säädettävä valovirta (lumen)
- ei
- Sisältää liiketunnistuksen
- Ei
- Soveltuu lampputeholle (max) (W)
- 36
- Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (min) (°C)
- 0
- Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (max) (°C)
- 25
- Johtimen poikkipinta-ala (mm²)
- 2.5
- Järjestelmän enimmäisteho (W)
- 36
- Soveltuu jonoasennukseen
- Ei
- Himmennys DALI
- Kyllä
- Valonlähteen energiatehokkuusluokka (EU-säännös 2019/2015)
- E
- Kotelointiluokka (IP)
- IP20
- Sisältää läsnäolotunnistimen
- Ei
Tuoteversiot
| Tuotenimi | Koodi | |
|---|---|---|
| Plano IP20 28W/840 PSO WH | 4146829 |
|
| Plano IP20 36W/840 PSO WH | 4146831 |
|
| Plano IP20 32W/840 PSO DIM WH | 4146833 |
|
| Plano IP20 28W/840 PSO DA2 WH | 4146835 |
|
| Plano IP20 36W/840 PSO DA2 WH | 4146837 |
|
| Plano IP20 28W/840 PSO CA WH | A2PLAB-CA |
|
| Plano IP20 36W/840 PSO CA WH | 4146838 |
|
| Plano IP20 28W/840 PSO EU WH | A2PLAB-EU |
|
| Plano IP20 36W/840 PSO EU WH | A2PLAD-EU |
|
| Plano IP20 32W/840 PSO EU DIM WH | A2PLAF-EU |
|
| Plano IP20 28W/840 PSO CAEU WH | A2PLAB-CAEU |
|
| Plano IP20 36W/840 PSO CAEU WH | A2PLAD-CAEU |
