Plano IP20 32W/840 PSO DIM WH

Plano Moduulivalaisin 32W 4000K 3200lm Him laskevan reunan ohjaus; IP20; IK02; SL II; L70B50 100000h; LED, kiinteä; Sisältää lampun; CRI>80; SDCM3; Soveltuu läpijohdotukseen; 3x1.5mm²; Kotelo al; Väri val; Suojus Opaalimuovi; C16 maks. 27

Katso tarkemmat tuotetiedot

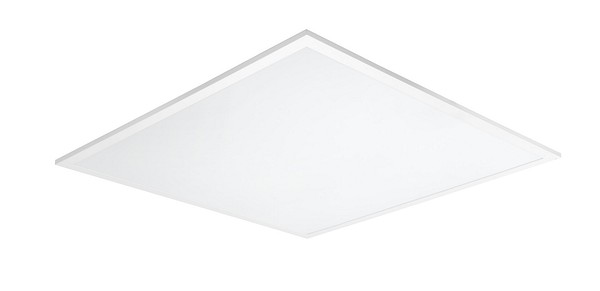

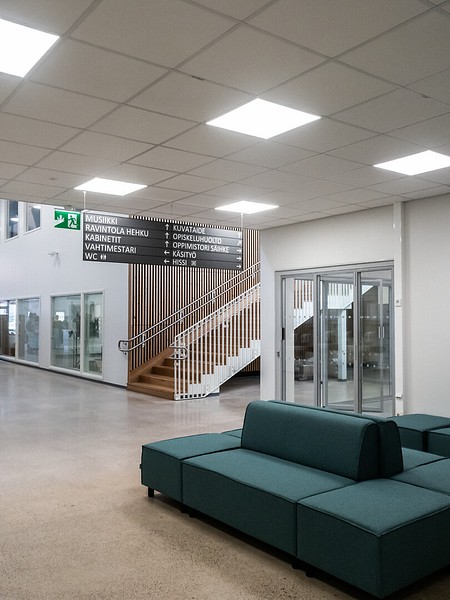

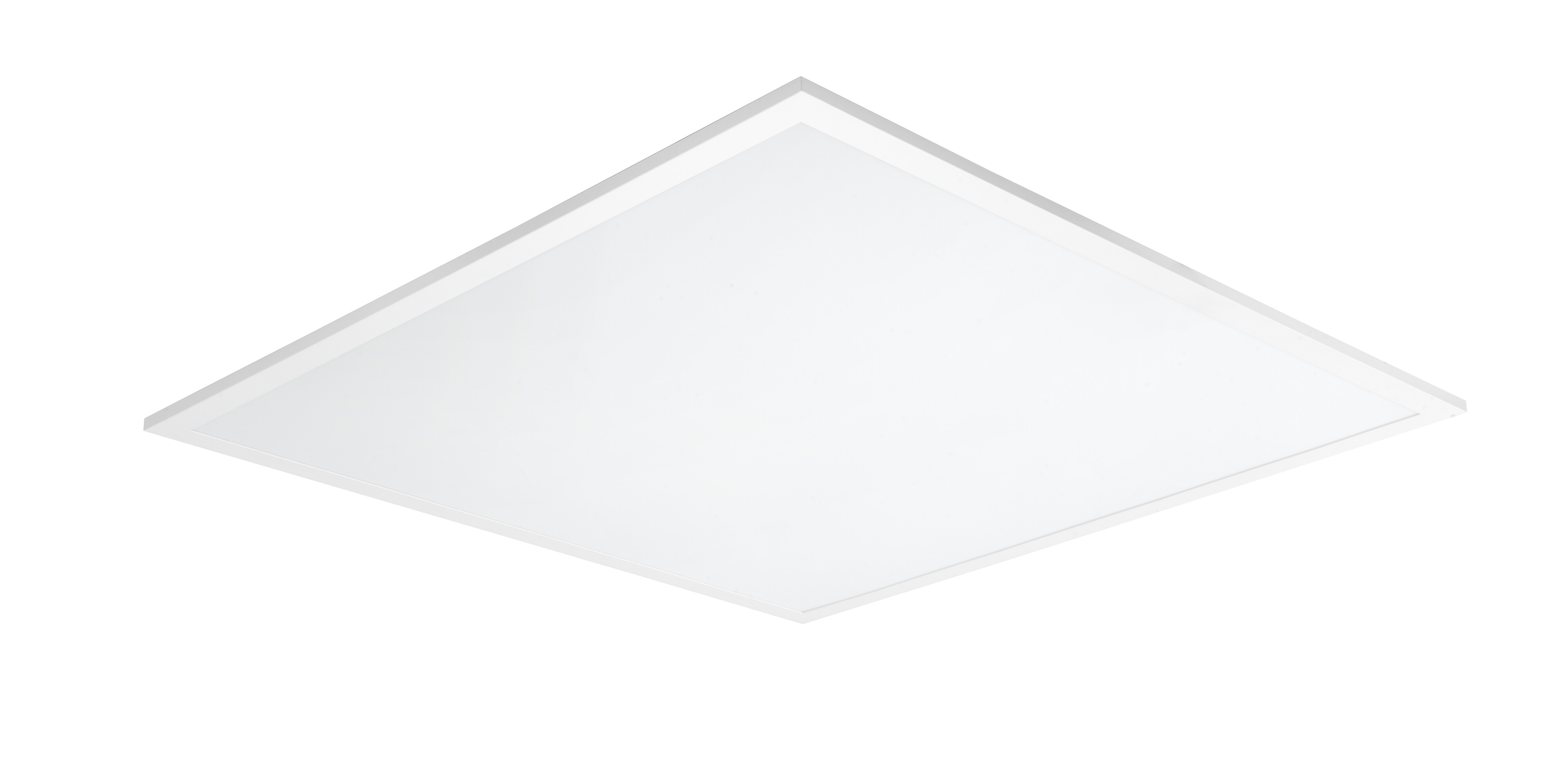

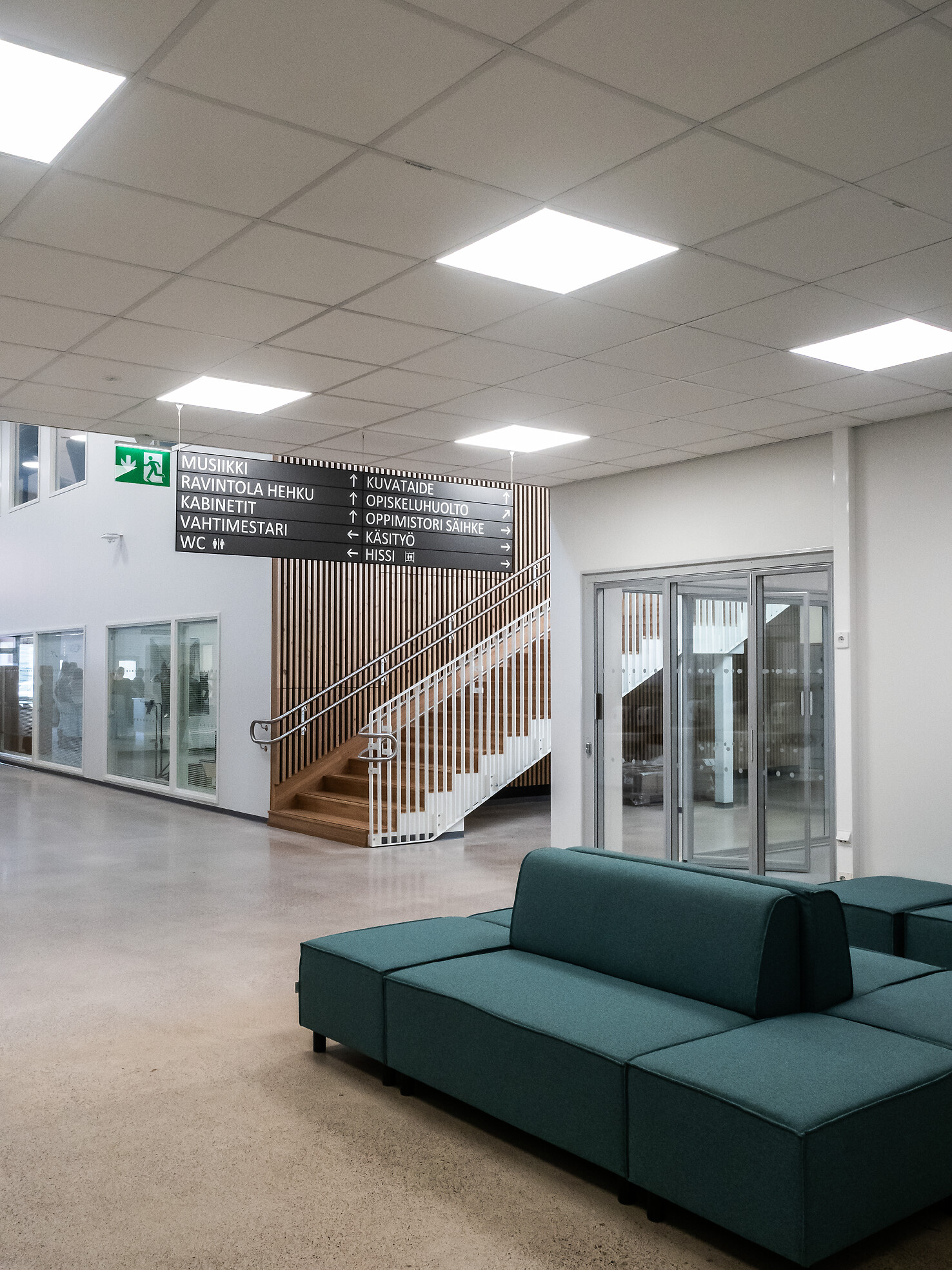

Plano on kustannustehokas moduulivalaisin, jonka valo on tasaista ja miellyttävää. Valaisimella on pitkä elinikä ja monipuoliset asennusvaihtoehdot. Sovellusalueita ovat aulatilat, avotoimistot, käytävät, ja muut julkiset tilat. Valaisimeen on saatavana erilaisia asennustarvikkeita, kuten pyöreän valoaukon peitelevyt sekä tarvikkeet pinta- ja uppoasennuksiin.

Kehys alumiinia, runko terästä, kupu polystyreenia ja linssit akryylia.
Valkoinen, RAL 9016.
Valaisimen suojausluokka III.
Liitäntälaitteen suojausluokka II.
Asennus T-listakattoon, lisätarvikkeilla uppo- ja pinta-asennus.
Soveltuu ketjutettavaksi on/off ja Dali-2 maks. 5 x 2,5 mm2, Casambi 3 x 2,5 mm2, Dim 3 x 1,5 mm2.
Värilämpötila 4000 K. CRI > 80 / Ra > 80.
MacAdam 3 SDCM.
IP20.
IK02.
On/off: 28 W 2800 lm / 36 W 3600 lm.
Dim: 32 W 3200 lm.
Dali-2 ja Casambi: 28 W 2800 lm / 36 W 3600 lm.
On/off, Dim (laskevan reunan himmennys), Dali-2, jossa suorapainikeohjaus (230V) ja CLO-toiminnot sekä Casambi (Bluetooth mesh).
Suositellaan käytettäväksi Dali-2 sertifioituja ohjauslaitteita.
Suorapainikeohjauksessa käytettävien valaisinten enimmäismäärä yhdessä ryhmässä on 60 kpl. Kytkimen ja valaisimen välisen kaapelin pituus maks. 10 metriä.
Käyttöympäristön lämpötila 0 … 25 °C.
Hyötyelinikä L70B50 100 000 h (Ta25°C).
Hyötyelinikä L80B10 60 000 h (Ta25°C).
Hyötyelinikä L90B10 35 000 h (Ta25°C).
Virtalähteiden elinikä 100 000 h.
Lisätarvikkeina kolme eri väristä pinta-asennuskehystä: valkoinen (4146973), musta (A2PLKI) ja harmaa (A2PLKJ). Lisäksi: yleisuppoasennuskehys 600 x 600 (4297811), asennussarja piilolistakattoihin (4146933) ja ripustusvaijerisarja (4146993). Lisäksi saatavana pyöreän valoaukon peitelevyt R400 (A2PLZC) ja R500 (A2PLZA). Valaisimen valovirta laskee peitelevyjen kanssa noin 30 % (R500) ja noin 50 % (R400).
WH = valkoinen, DA2 = Dali-2, CA = Casambi, PSO = polystyreeni, opaali, DIM = vaihekulmahimmennys.

Projektikohtaisesti saatavilla määrämittaiset liitosjohdot ja monipuoliset pikaliitinjohtosarjat.

Koodi: 4146833

Tekniset tiedot

Asennus

Seinäasennus: Ei
Soveltuu ripustettavaksi: Ei
Kattoasennus: Kyllä
Soveltuu uppoasennukseen: Kyllä
Soveltuu pinta-asennukseen: Kyllä
Soveltuu jonoasennukseen: Ei
Soveltuu kiinnikeasennukseen: Ei
Soveltuu päätetyöskentelyyn: Ei
Kotelointiluokka (IP): IP20
Kotelointiluokka (IP), takasivu: IP20
Kotelointiluokka (IP), edestä: IP20
Valaisinten enimmäismäärä per johdonsuojakatkaisija C10 (MCB): 16
Enimmäismäärä valaisimia, johdonsuojakatkaisija B16: 16
Enimmäismäärä valaisimia, johdonsuojakatkaisija C16: 27
Iskunkestävyysluokka: IK02
Valaisimen pintalämpötila on rajoitettu, luokka D, standardi DIN EN 60598-2-24: Kyllä
Soveltuu turvavalaistukseen: Ei
Hätätoimintojen valvontajärjestelmä: Ei ole
Valaisimen suojaaminen lämpöäeristävällä materiaalilla mahdollista: Ei
Kaapelointitapa: Soveltuu läpijohdotukseen
Napojen lukumäärä: 3
Johtimen poikkipinta-ala (mm²): 1.5 mm²
Kytkentätapa: Pistokepuristin / jousiliitin
Liitettävien johtimien poikkipinta-ala (min) (mm²): 1.5 mm²
Liitettävien johtimien poikkipinta-ala (max) (mm²): 2.5 mm²

Rakenne

Sisältää asennustarvikkeet: Kyllä
Valonlähteen tyyppi: LED, kiinteä
Sisältää valonlähteen: Kyllä
Lamppujen/moduulien lukumäärä: 1
Lampunpidin: Muu
Kotelon/suojuksen materiaali: Alumiini
Kotelon pintakäsittely: Pinnoitettu jauhemaalauksella
Rungon väri: Valkoinen
Suojuksen materiaali: Opaalimuovi
Häikäisysuojan tyyppi: Ei ole
Sisältää ohjauslaitteen: Kyllä
Vaihdettava liitäntälaite: Kyllä
Valonlähteen energiatehokkuusluokka (EU-säännös 2019/2015): E
Sisältää 2019/2020/EU:n mukaisia tuotteita: Kyllä
Varavoimajärjestelmä: Ei ole
Integroitu varateholähde: Ei
Sisältää kytkimen: Ei
Tuuletusaukot: Ei
Hehkulankatesti IEC 60695-2-11 mukaan: 650 °C - 30 s

Sähkötekniset tiedot

Jännitetyyppi: AC
Nimellisjännitealue (min) (V): 220 V
Nimellisjännitealue (max) (V): 240 V
Nimellisvirta-alue (min) (mA): 800 mA
Nimellisvirta-alue (max) (mA): 800 mA
Liitäntälaitteen tyyppi: Vakiovirtaohjattu LED- liitäntälaite
Suojausluokka (IEC 61140): II
Soveltuu lampputeholle (min) (W): 32 W
Soveltuu lampputeholle (max) (W): 32 W
Valaisimen valotehokkuus (min) (lm/W): 100 lm/W
Valaisimen valotehokkuus (max) (lm/W): 100 lm/W
Järjestelmän enimmäisteho (W): 32 W
Valaisimen tehokkuus (lm/W): 100 lm/W
Tehokerroin: 0.9
Kokonaisharmoninen särö (THD) (%): 20 %
Kokonaisharmoninen särö (THD): 20 THD

Himmennys ja ohjaus

Himmennettävä: Kyllä
Himmennys 0-10 V: Ei
Himmennys 1-10 V: Ei
Himmennys DALI: Ei
Himmennys DALI-2: Ei
Himmennys DMX: Ei
Himmennys DSI: Ei
Himmennys LineSwitch: Ei
Himmennys valmistajakohtainen: Ei
Himmennys verkkovirtamodulaatio: Ei
Himmennys laskevan reunan ohjaus: Kyllä
Himmennys nousevan reunan ohjaus: Kyllä
Himmennys ohjelmoitavissa: Ei
Himmennys potentiometri: Ei
Himmennys RF: Ei
Himmennys Sine Wave Reduction: Ei
Hipaisuhimmennys: Ei
Himmennys Zigbee: Ei
Painonappihimmennys: Ei
Ilman himmennystoimintoa: Ei
Sisältää läsnäolotunnistimen: Ei
Sisältää liiketunnistuksen: Ei
Valotunnistimella: Ei
Vakiovalovirta-ohjaus (CLO): Ei
Bluetooth -ohjattava: Ei
Yhteensopiva Casambi-järjestelmän kanssa: Ei
Apple HomeKit -yhteensopiva: Ei
Google Assistant -yhteensopiva: Ei
Amazon Alexa -yhteensopiva: Ei
IFTTT-tuki: Ei

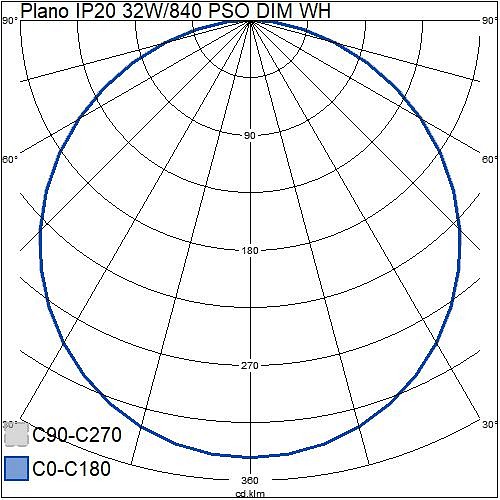

Valotekniset tiedot

Valonjako: Hajottava linssi/optiikka/paneeli
Valon jakautuminen (symmetrinen/epäsymmetrinen): Symmetrinen
Avauskulma (määritelty alue): Avoin säde
Värin konsistenssi (MacAdamin ellipsi): SDCM3
Valon suunta (suora/epäsuora): Suora
Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (min) (lm): 3200 lm
Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (max) (lm): 3200 lm
Valon väri (alphanumeric): Valkoinen
Valaisimen mitoitettu valovirta (lm): 3200 lm
Värilämpötila-alue (min) (K): 4000 K
Värilämpötila-alue (max) (K): 4000 K
Välkyntä-arvo Pst LM: 1
Värintoistoindeksi (CRI): 80-89
Stroboskooppi-ilmiön mitta-arvo SVM: 0.4
Fotobiologinen turvallisuus EN 62471: RG0
Häikäisyarvo (UGR): 22
Säädettävä värilämpötila: Ei
Säädettävä valovirta (lumen): ei
Säädettävä valonjako: ei

Elinikä ja suorituskyky

Valaisimen elinikä L70B50 Ta=25 °C (h): 100000 h
Valaisimen elinikä L80B50 Ta=25 °C (h): 60000 h
Valovirran pysyvyys, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%): 90 %
Valovirran pysyvyys, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%): 85 %
Valovirran pysyvyys, keskim. käyttöikä 75 000 h, ympäristölämpötila 25 °C (%): 80 %
Vikaantumisosuus, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%): 5 %
Vikaantumisosuus, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%): 10 %
Vikaantumisosuus, keskim. käyttöikä 75 000 h, ympäristölämpötila 25 °C (%): 10 %
Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (min) (°C): 0 °C
Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (max) (°C): 25 °C

Mitat

Leveys (mm): 595 mm
Korkeus/syvyys (mm): 32 mm
Pituus (mm): 595 mm
Upotuspituus (mm): 600 mm
Upotusleveys (mm): 600 mm
Rakenteellinen upotussyvyys (mm): 80 mm

	Tuotenimi	Koodi	Sähkönumero (FIN)	Värilämpötila	Valovirta	Ottoteho	Mitat
Plano
	Plano IP20 28W/840 PSO WH	4146829	4146829	4000K	2800lm	28W	595x595x32mm
	Plano IP20 36W/840 PSO WH	4146831	4146831	4000K	3600lm	36W	595x595x32mm

	Tuotenimi	Koodi	Sähkönumero (FIN)	Värilämpötila	Valovirta	Ottoteho	Mitat
Plano Dim
	Plano IP20 32W/840 PSO DIM WH	4146833	4146833	4000K	3200lm	32W	595x595x32mm

	Tuotenimi	Koodi	Sähkönumero (FIN)	Värilämpötila	Valovirta	Ottoteho	Mitat
Plano Dali
	Plano IP20 28W/840 PSO DA2 WH	4146835	4146835	4000K	2800lm	28W	595x595x32mm
	Plano IP20 36W/840 PSO DA2 WH	4146837	4146837	4000K	3600lm	36W	595x595x32mm

	Tuotenimi	Koodi	Sähkönumero (FIN)	Värilämpötila	Valovirta	Ottoteho	Mitat
Plano Casambi
	Plano IP20 28W/840 PSO CA WH	A2PLAB-CA		4000K	2800lm	28W	595x595x32mm
	Plano IP20 36W/840 PSO CA WH	4146838	4146838	4000K	3600lm	36W	595x595x32mm

	Tuotenimi	Koodi	Värilämpötila	Valovirta	Ottoteho	Mitat
Plano EU Plug PSO (3 m kaapeli)
	Plano IP20 28W/840 PSO EU WH	A2PLAB-EU	4000K	2800lm	28W	595x595x32mm
	Plano IP20 36W/840 PSO EU WH	A2PLAD-EU	4000K	3600lm	36W	595x595x32mm

	Tuotenimi	Koodi	Sähkönumero (FIN)	Värilämpötila	Valovirta	Ottoteho	Mitat
Plano Dim EU Plug PSO (3m kaapeli)
	Plano IP20 32W/840 PSO EU DIM WH	A2PLAF-EU		4000K	3200lm	32W	595x595x32mm

	Tuotenimi	Koodi	Värilämpötila	Valovirta	Ottoteho	Mitat
Plano Casambi EU Plug PSO (3 m kaapeli)
	Plano IP20 28W/840 PSO CAEU WH	A2PLAB-CAEU	4000K	2800lm	28W	595x595x32mm
	Plano IP20 36W/840 PSO CAEU WH	A2PLAD-CAEU	4000K	3600lm	36W	595x595x32mm
