Ebba IP20 22W/830 DA2 1BK 80D WH
Ebba Moduulivalaisin 22W 3000K 2700lm Him DALI; IP20; SL I; L70B50 100000h; LED kiinteä; Sisältää lampun; CRI>80; SDCM3; Soveltuu läpijohdotukseen; 5x2.5mm²; Kotelo Teräs; Väri val

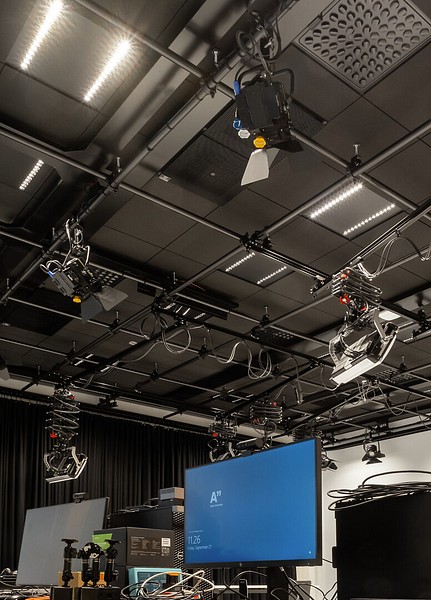

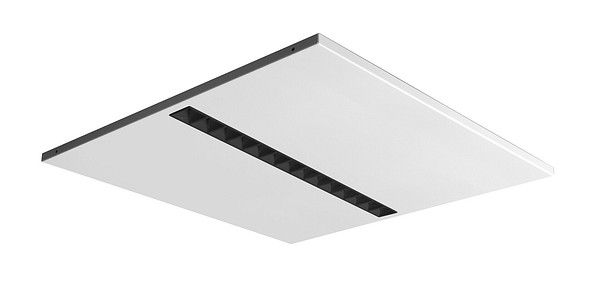

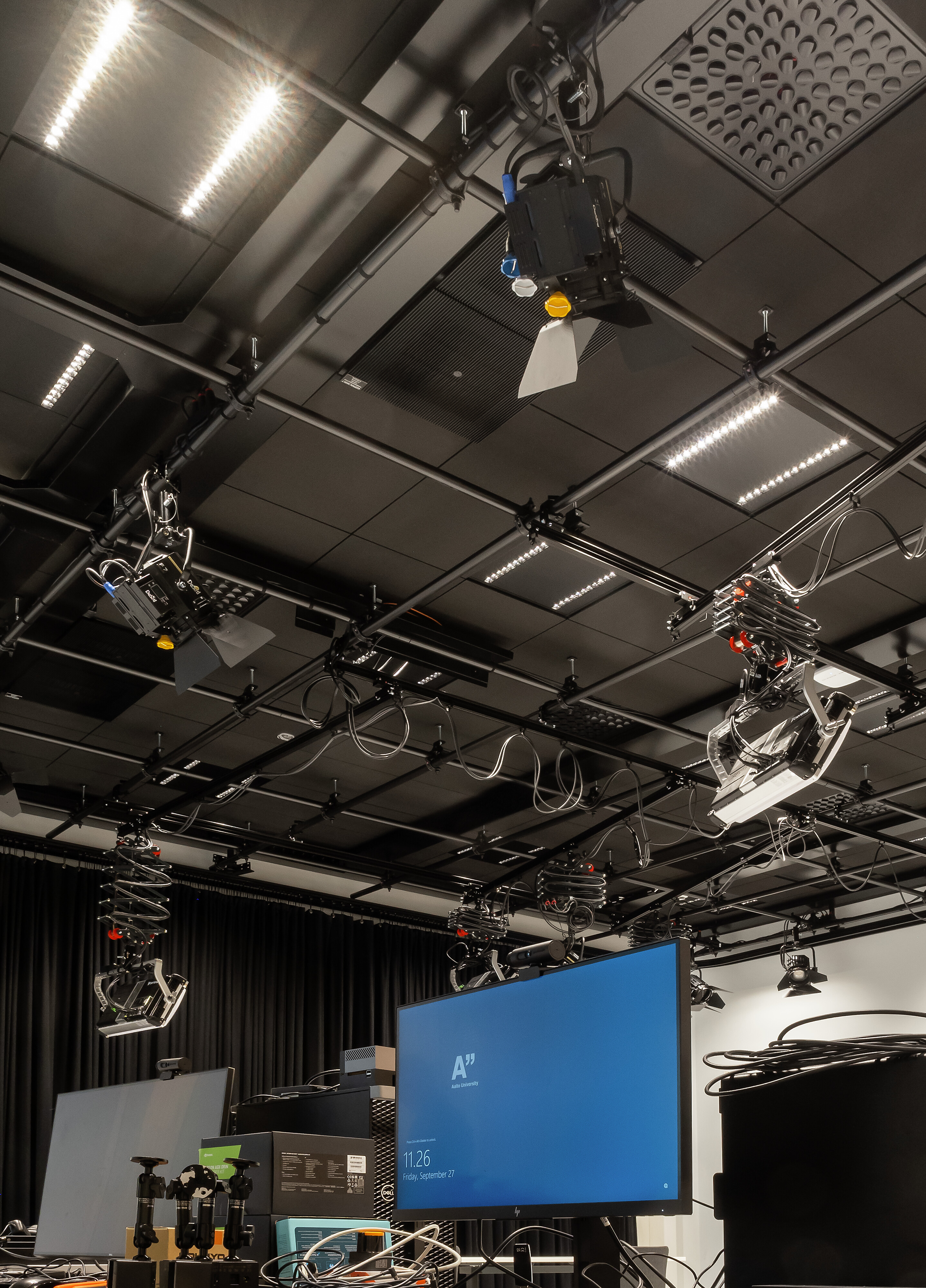

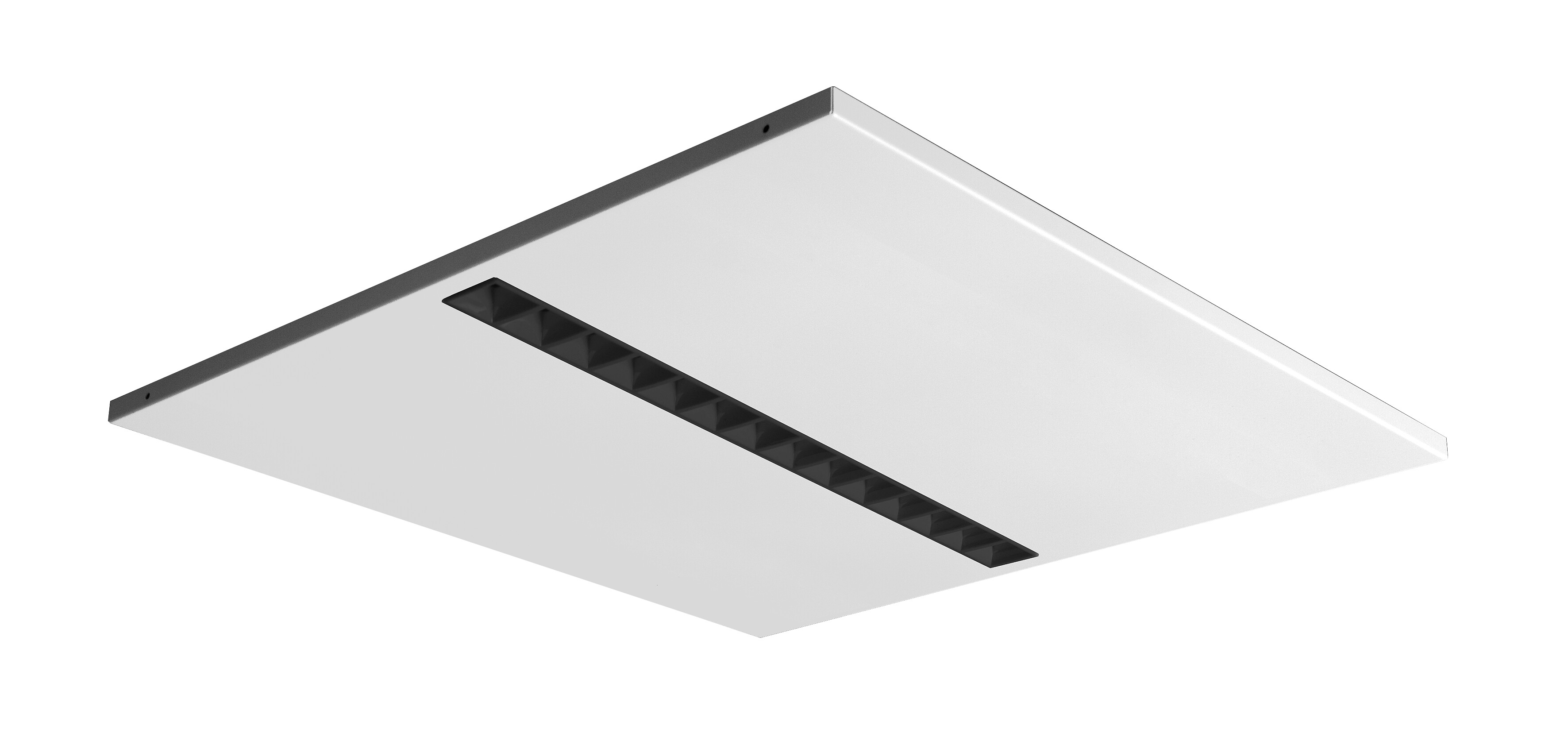

Minimalistisesti muotoiltu moduulivalaisin toimistoihin ja muihin julkisiin tiloihin. Valaisin sulautuu saumattomasti kattorakenteeseen ja muodostaa visuaalisesti harmonisen kokonaisuuden upotetun, häikäisemättömän linssioptiikan ansiosta. Mustalla heijastimella varustetut mallit (UGR<16) soveltuvat erityisen hyvin päätetyöskentelyyn. Valkoisella heijastimella varustetut UGR<19 mallit soveltuvat käytäviin ja odotustiloihin. Uppoasennus T-listakattoon tai lisävarustein levykattoon. Uppoasennuskehys ja pinta-asennuskehys saatavana lisätarvikkeina.
Runko terästä, heijastin polykarbonaattia, linssit akryylia.
Valkoinen runko RAL 9003, heijastin valkoinen RAL 9003 tai musta RAL 9005.
Suojausluokka II.
Uppoasennus T-listakattoon, lisävarustein levykattoon tai pinta-asennus.
Soveltuu ketjutettavaksi 5 x 2 ,5 mm2.
Asennuskorkeus 2–4 m.
Värilämpötilat 3000 K ja 4000 K. CRI > 80 / Ra > 80.
MacAdam 3 SDCM.
IP20.
Kiinteä led 22–42 W / 2600–6100 lm.
Vakiovalikoimassa on/off- ja Dali-2-mallit.
Käyttöympäristön lämpötila 0 … 25 °C.
Hyötyelinikä L70 100 000 h (Ta25°C).
Hyötyelinikä L80 80 000 h (Ta25°C).
Virtalähteen elinikä 50 000 h.
Lisätarvikkeet: pinta-asennuskehys (4289973) ja yleisuppoasennuskehys (4297811).
WH = valkoinen, DA2 = Dali-2.
1WH 80D = valkoinen heijastin, yksi valoviiva.
2WH 80D = valkoinen heijastin, kaksi valoviivaa.
1BK 80D = musta heijastin, yksi valoviiva.
2BK 80D = musta heijastin, kaksi valoviivaa.
Projektikohtaisesti saatavana Casambi-, ActiveAhead- Philips SR-, 1-10 V, Switch Dim ja Tunable White-ratkaisuina. Tuote on mahdollista tilata mustalla rungolla RAL 9005 ja suorakaiteen muotoisena mallina (296 x 1196 mm). Tilauksesta CRI > 90. Värilämpötiloissa on vaihtoehtoina myös 2700 K ja 5700 K. Mahdollista tilata 11 W / 1250–1400 lm. Saatavana erilaisilla liitosjohtoratkaisuilla.
- Koodi
- 4245369
Lataukset
Tekniset tiedot
- Sähkönumero (FIN)
- 4245369
- Sähkönumero (SWE)
- 7018213
- GTIN
- 6435200268518
- Airam-koodi
- D2EBDA
- Koodi
- 4245369
- Pituus (mm)
- 596
- Soveltuu päätetyöskentelyyn
- Kyllä
- Soveltuu ripustettavaksi
- Ei
- Hätätoimintojen valvontajärjestelmä
- Ei ole
- Valaisimen valotehokkuus (max) (lm/W)
- 123
- Valon väri (alphanumeric)
- Valkoinen
- Lampunpidin
- Muu
- Soveltuu kiinnikeasennukseen
- Ei
- Himmennys Zigbee
- Ei
- Värilämpötila-alue (max) (K)
- 3000
- Himmennys nousevan reunan ohjaus
- Ei
- Häikäisyarvo (UGR)
- 16
- Napojen lukumäärä
- 5
- Liitettävien johtimien poikkipinta-ala (min) (mm²)
- 1.5
- Kokonaisharmoninen särö (THD)
- 10
- Google Assistant -yhteensopiva
- Ei
- Liitettävien johtimien poikkipinta-ala (max) (mm²)
- 2.5
- Johtimen poikkipinta-ala (mm²)
- 2.5
- Valaisimen elinikä L70B50 Ta=25 °C (h)
- 100000
- Himmennys DMX
- Ei
- Sisältää kytkimen
- Ei
- Sisältää 2019/2020/EU:n mukaisia tuotteita
- Kyllä
- Soveltuu turvavalaistukseen
- Ei
- Valotunnistimella
- Ei
- Fotobiologinen turvallisuus EN 62471
- RG0
- Järjestelmän enimmäisteho (W)
- 22
- Sisältää läsnäolotunnistimen
- Ei
- Varavoimajärjestelmä
- Ei ole
- Himmennettävä
- Kyllä
- Kattoasennus
- Kyllä
- Vaihdettava liitäntälaite
- Kyllä
- Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (max) (lm)
- 2700
- Himmennys Sine Wave Reduction
- Ei
- Himmennys ohjelmoitavissa
- Ei
- Rungon väri
- Valkoinen
- Integroitu varateholähde
- Ei
- Valovirran pysyvyys, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)
- 85
- Yhteensopiva Casambi-järjestelmän kanssa
- Ei
- Säädettävä valonjako
- ei
- Kotelointiluokka (IP), takasivu
- IP20
- Valovirran pysyvyys, keskim. käyttöikä 75 000 h, ympäristölämpötila 25 °C (%)
- 80
- Hehkulankatesti IEC 60695-2-11 mukaan
- 650 °C - 30 s
- Valovirran pysyvyys, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%)
- 90
- Upotusleveys (mm)
- 600
- Kotelon pintakäsittely
- Pinnoitettu jauhemaalauksella
- Tuuletusaukot
- Ei
- Lamppujen/moduulien lukumäärä
- 1
- Sisältää ohjauslaitteen
- Kyllä
- Himmennys RF
- Ei
- Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (min) (°C)
- 0
- Valaisimen mitoitettu valovirta (lm)
- 2700
- Valaisimen elinikä L80B50 Ta=25 °C (h)
- 80000
- IFTTT-tuki
- Ei
- Vikaantumisosuus, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)
- 5
- Valaisimen pintalämpötila on rajoitettu, luokka D, standardi DIN EN 60598-2-24
- Ei
- Himmennys potentiometri
- Ei
- Valaisinten enimmäismäärä per johdonsuojakatkaisija C10 (MCB)
- 83
- Leveys (mm)
- 596
- Soveltuu pinta-asennukseen
- Kyllä
- Valaisimen tehokkuus (lm/W)
- 123
- Painonappihimmennys
- Ei
- Valonlähteen energiatehokkuusluokka (EU-säännös 2019/2015)
- D
- Sisältää liiketunnistuksen
- Ei
- Nimellisjännitealue (max) (V)
- 240
- Nimellisvirta-alue (min) (mA)
- 500
- Kaapelointitapa
- Soveltuu läpijohdotukseen
- Himmennys 1-10 V
- Ei
- Värintoistoindeksi (CRI)
- 80-89
- Himmennys DSI
- Ei
- Valon suunta (suora/epäsuora)
- Suora
- Vikaantumisosuus, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%)
- 5
- Soveltuu lampputeholle (min) (W)
- 22
- Ilman himmennystoimintoa
- Ei
- Kotelointiluokka (IP), edestä
- IP20
- Bluetooth -ohjattava
- Ei
- Himmennys 0-10 V
- Ei
- Kytkentätapa
- Pistokepuristin / jousiliitin
- Sisältää valonlähteen
- Kyllä
- Enimmäismäärä valaisimia, johdonsuojakatkaisija C16
- 136
- Vikaantumisosuus, keskim. käyttöikä 75 000 h, ympäristölämpötila 25 °C (%)
- 10
- Valonlähteen tyyppi
- LED, kiinteä
- Häikäisysuojan tyyppi
- Korkeakiiltoinen
- Valonjako
- Polttopistelinssi
- Valaisimen suojaaminen lämpöäeristävällä materiaalilla mahdollista
- Ei
- Kokonaisharmoninen särö (THD) (%)
- 10
- Soveltuu jonoasennukseen
- Ei
- Himmennys DALI-2
- Kyllä
- Nimellisjännitealue (min) (V)
- 220
- Soveltuu uppoasennukseen
- Kyllä
- Himmennys valmistajakohtainen
- Ei
- Liitäntälaitteen tyyppi
- Vakiovirtaohjattu LED- liitäntälaite
- Värilämpötila-alue (min) (K)
- 3000
- Kotelointiluokka (IP)
- IP20
- Tehokerroin
- 0.9
- Avauskulma (määritelty alue)
- Leveä säde 40-80°
- Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (min) (lm)
- 2700
- Säädettävä valovirta (lumen)
- ei
- Soveltuu lampputeholle (max) (W)
- 22
- Suojausluokka (IEC 61140)
- II
- Himmennys DALI
- Ei
- Valon jakautuminen (symmetrinen/epäsymmetrinen)
- Symmetrinen
- Valaisimen valotehokkuus (min) (lm/W)
- 123
- Jännitetyyppi
- AC
- Säädettävä värilämpötila
- Ei
- Upotuspituus (mm)
- 600
- Apple HomeKit -yhteensopiva
- Ei
- Himmennys LineSwitch
- Ei
- Kotelon/suojuksen materiaali
- Teräs
- Sisältää asennustarvikkeet
- Kyllä
- Vakiovalovirta-ohjaus (CLO)
- Ei
- Amazon Alexa -yhteensopiva
- Ei
- Korkeus/syvyys (mm)
- 25
- Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (max) (°C)
- 25
- Värin konsistenssi (MacAdamin ellipsi)
- SDCM3
- Himmennys laskevan reunan ohjaus
- Ei
- Seinäasennus
- Ei
- Hipaisuhimmennys
- Ei
- Himmennys verkkovirtamodulaatio
- Ei
- Nimellisvirta-alue (max) (mA)
- 500
- Suojuksen materiaali
- Läpinäkyvä muovi
- Enimmäismäärä valaisimia, johdonsuojakatkaisija B16
- 80
Tuoteversiot
Ebba , yksi valoviiva, valkoinen heijastin
| Tuotenimi | Koodi | |
|---|---|---|
| Ebba IP20 22W/830 1WH 80D WH | 4245363 |
|
| Ebba IP20 22W/840 1WH 80D WH | 4245364 |
Ebba , yksi valoviiva, musta heijastin
| Tuotenimi | Koodi | |
|---|---|---|
| Ebba IP20 22W/830 1BK 80D WH | 4245367 |
|
| Ebba IP20 22W/840 1BK 80D WH | 4245368 |
Ebba , kaksi valoviivaa, valkoinen heijastin
| Tuotenimi | Koodi | |
|---|---|---|
| Ebba IP20 23W/830 2WH 80D WH | 4245371 |
|
| Ebba IP20 23W/840 2WH 80D WH | 4245372 |
|
| Ebba IP20 28W/830 2WH 80D WH | 4245379 |
|
| Ebba IP20 28W/840 2WH 80D WH | 4245380 |
|
| Ebba IP20 42W/830 2WH 80D WH | 4245387 |
|
| Ebba IP20 42W/840 2WH 80D WH | 4245388 |
Ebba , kaksi valoviivaa, musta heijastin
| Tuotenimi | Koodi | |
|---|---|---|
| Ebba IP20 23W/830 2BK 80D WH | 4245375 |
|
| Ebba IP20 23W/840 2BK 80D WH | 4245376 |
|
| Ebba IP20 28W/830 2BK 80D WH | 4245383 |
|
| Ebba IP20 28W/840 2BK 80D WH | 4245384 |
|
| Ebba IP20 42W/830 2BK 80D WH | 4245391 |
|
| Ebba IP20 42W/840 2BK 80D WH | 4245392 |
Ebba Dali, yksi valoviiva, valkoinen heijastin
| Tuotenimi | Koodi | |
|---|---|---|
| Ebba IP20 22W/830 DA2 1WH 80D WH | 4245365 |
|
| Ebba IP20 22W/840 DA2 1WH 80D WH | 4245366 |
Ebba Dali, yksi valoviiva, musta heijastin
| Tuotenimi | Koodi | |
|---|---|---|
| Ebba IP20 22W/830 DA2 1BK 80D WH | 4245369 |
|
| Ebba IP20 22W/840 DA2 1BK 80D WH | 4245370 |
Ebba Dali, kaksi valoviivaa, valkoinen heijastin
| Tuotenimi | Koodi | |
|---|---|---|
| Ebba IP20 23W/830 DA2 2WH 80D WH | 4245373 |
|
| Ebba IP20 23W/840 DA2 2WH 80D WH | 4245374 |
|
| Ebba IP20 28W/830 DA2 2WH 80D WH | 4245381 |
|
| Ebba IP20 28W/840 DA2 2WH 80D WH | 4245382 |
|
| Ebba IP20 42W/830 DA2 2WH 80D WH | 4245389 |
|
| Ebba IP20 42W/840 DA2 2WH 80D WH | 4245390 |
Ebba Dali, kaksi valoviivaa, musta heijastin
| Tuotenimi | Koodi | |
|---|---|---|
| Ebba IP20 23W/830 DA2 2BK 80D WH | 4245377 |
|
| Ebba IP20 23W/840 DA2 2BK 80D WH | 4245378 |
|
| Ebba IP20 28W/830 DA2 2BK 80D WH | 4245385 |
|
| Ebba IP20 28W/840 DA2 2BK 80D WH | 4245386 |
|
| Ebba IP20 42W/830 DA2 2BK 80D WH | 4245393 |
|
| Ebba IP20 42W/840 DA2 2BK 80D WH | 4245394 |
