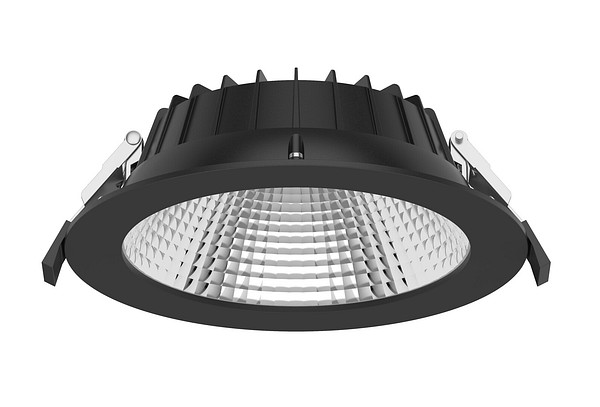

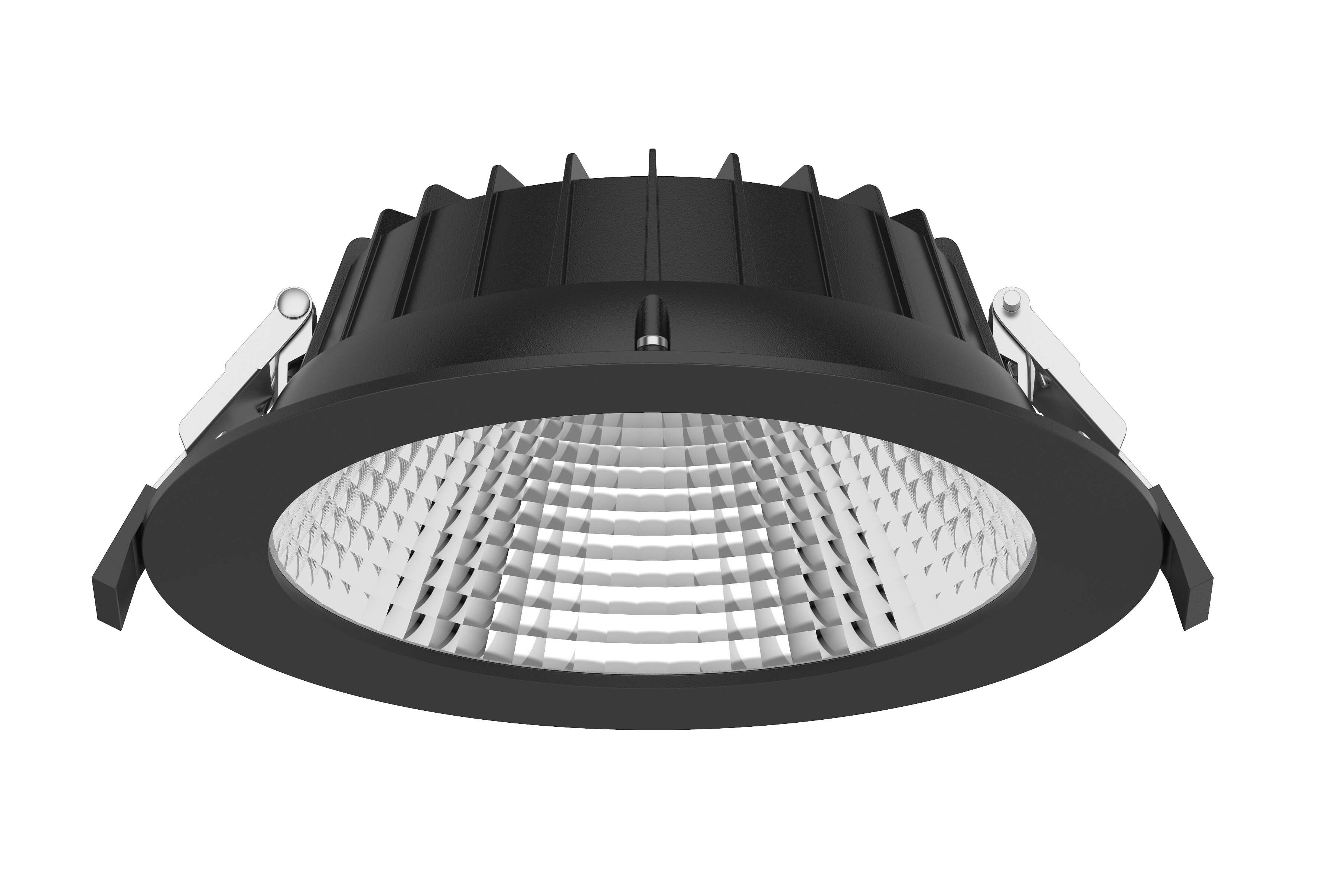

Compact XL 170 IP54 24W 3CCT DA2 BK
Compact XL Alasvalo 18W-24W 3000/3500/4000K 2700-3350lm Keskileveä säde 20-40°; Him DALI-2; Painonappihim; IP54; IK03; SL II; L70B50 100000h; CRI>80; SDCM3; Soveltuu läpijohdotukseen; 5x2.5mm²; Kotelo al; Väri val; Suojus Läpinäkyvä muovi; C16 maks. 35

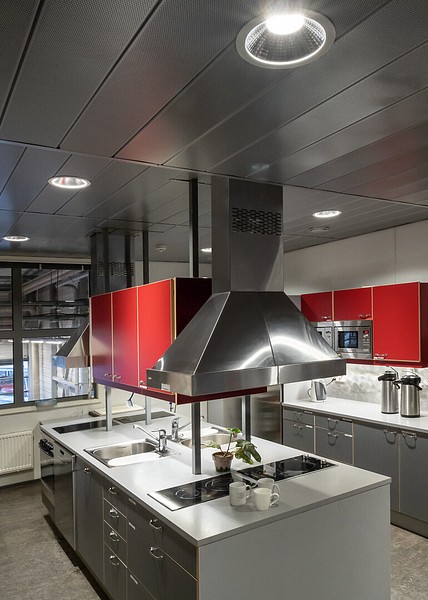

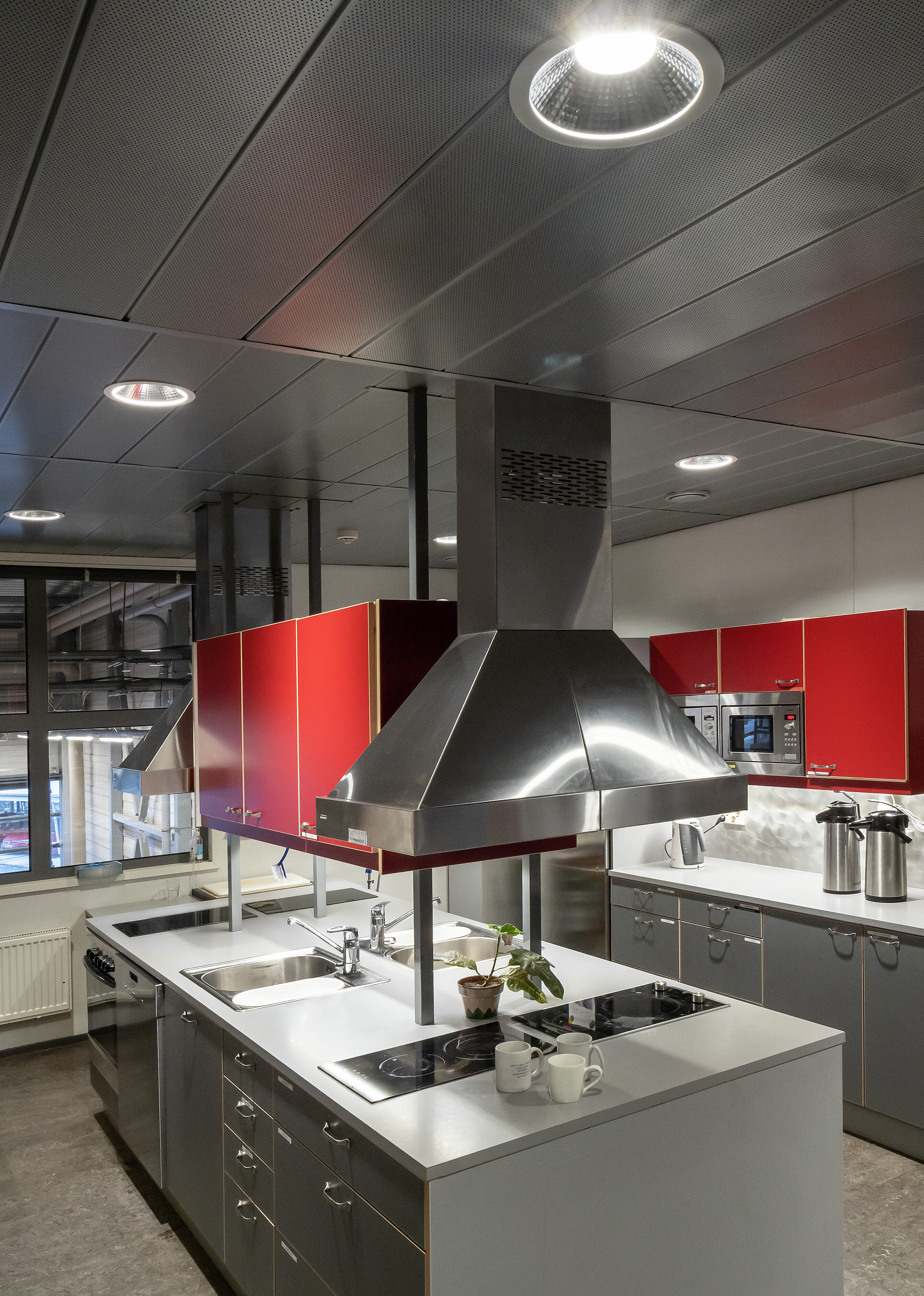

Compact XL on monipuolinen ja laadukas alasvalosarja, joka luo kirkasta ja tasaisesti jakautuvaa valoa. Mallisto on suunniteltu julkisiin tiloihin, kuten aulatiloihin ja käytäville sekä erityisesti toimistoihin ja oppilaitoksiin. Valaisimet on suunniteltu niin, että ne aiheuttavat mahdollisimman vähän kiusahäikäisyä, ja niiden UGR-arvo on alle 19. Valaisin soveltuu erinomaisesti myös saneerauskohteisiin. Sarja tarjoaa neljä eri kokoista valaisinta, mukaan lukien PIR-mallin. Tehon ja värilämpötilan voi valita useasta vaihtoehdosta. Voit valita kolmesta eri perusväristä tilaasi sopivat mallit. Lisäksi projektikohtaisesti saatavana runkovärit RAL-Classic -sarjasta. Valaisimet ovat erittäin energiatehokkaita ja pitkäikäisiä, ja niillä on hyvä lm/w-suhde. Lisätarvikkeena on saatavana sovituskehyksiä.
Runko ja kupu alumiinia, linssit muovia.
Valkoinen RAL 9016, musta RAL 9005, harmaa RAL 7037.
Suojausluokka II.
Uppoasennus kattoon.
Ketjutettavissa: on/off ja Casambi 3 x 1,5/2,5 mm2, Pir 4 x 1,5/2,5 mm2 ja Dali 5 x 2,5 mm2.
Asennuskorkeus 2–5 m.
Kiinteä led, teho ja lumen vaihdettavissa valaisimesta:
150 mm: 8 W 1150 lm, 10 W 1400 lm, 12 W 1700 lm, 14 W 1800 lm.
170 mm: 18 W 2700 lm, 20 W 3000 lm, 22 W 3300 lm, 24 W 3350 lm.
210 mm: 18 W 2650 lm, 20 W 2950 lm, 22 W 3200 lm, 24 W 3250 lm.
170 mm Pir: 6 W 1050 lm, 8 W 1100 lm, 10 W 1350 lm, 11 W 1500 lm, 12 W 1650 lm.
Värilämpötilat 3000 K, 3500 K ja 4000 K, vaihdettavissa valaisimesta. CRI > 80 / Ra > 80.
MacAdam 3 SDCM.
IP20/IP54.
IK03.
On/off, Dali ja Casambi.
Pir-mallit toimivat passiivisella infrapunatunnistinperiaatteella ja soveltuvat master/slave (M/S) -asennukseen, mahdollistaen maks. 3 orjavalaisimen käytön.
Käyttöympäristön lämpötila 0 … 25 °C.
Hyötyelinikä L80 100 000 h (Ta25°C).
Virtalähteen elinikä 50 000 h.
Virtalähteiden elinikä DA- ja CA-malleissa 100 000 h.
- Koodi
- A1EMB6-DALI
Lataukset
Tekniset tiedot
- GTIN
- 6435200312204
- Airam-koodi
- A1EMB6-DALI
- Koodi
- A1EMB6-DALI
- Nimellisjännitealue (min) (V)
- 220
- Valovirran pysyvyys, keskim. käyttöikä 100 000 h, ympäristölämpötila 25 °C
- 80
- Liitettävien johtimien poikkipinta-ala (max) (mm²)
- 2.5
- Valaisimen valotehokkuus (max) (lm/W)
- 150
- Sisältää 2019/2020/EU:n mukaisia tuotteita
- Kyllä
- Himmennys verkkovirtamodulaatio
- Ei
- Apple HomeKit -yhteensopiva
- Ei
- Himmennys ohjelmoitavissa
- Kyllä
- Himmennys RF
- Ei
- Himmennys 1-10 V
- Ei
- Himmennys valmistajakohtainen
- Ei
- Korkeus/syvyys (mm)
- 55
- Suunnattavuus
- Ei suunnattavissa
- Soveltuu ripustettavaksi
- Ei
- Jännitetyyppi
- AC
- Soveltuu maa-/lattia-asennukseen
- Ei
- Stroboskooppi-ilmiön mitta-arvo SVM
- 0.4
- Soveltuu pinta-asennukseen
- Ei
- Kytkentätapa
- Krimppaus
- Vakiovalovirta-ohjaus (CLO)
- Ei
- Sisältää valonlähteen
- Kyllä
- Soveltuu kosketinkiskoasennukseen
- Ei
- Leveys (mm)
- 190
- Tehokerroin
- 0.9
- IFTTT-tuki
- Ei
- Säädettävä valonjako
- ei
- Ulkohalkaisija (mm)
- 190
- Seinäasennus
- Ei
- Himmennettävä
- Kyllä
- Himmennys DSI
- Ei
- Rakenteellinen upotussyvyys (mm)
- 170
- Valotunnistimella
- Ei
- Värilämpötila-alue (min) (K)
- 3000
- Hipaisuhimmennys
- Ei
- Integroitu varateholähde
- Ei
- Kotelointiluokka (IP), edestä
- IP54
- Valon jakautuminen (symmetrinen/epäsymmetrinen)
- Symmetrinen
- Säädettävä värilämpötila
- Portaittain
- Painonappihimmennys
- Kyllä
- Suojuksen materiaali
- Läpinäkyvä muovi
- Valaisimen valotehokkuus (min) (lm/W)
- 150
- Valaisimen pintalämpötila on rajoitettu, luokka D, standardi DIN EN 60598-2-24
- Kyllä
- Ilman himmennystoimintoa
- Ei
- Lamppujen/moduulien lukumäärä
- 1
- Himmennys nousevan reunan ohjaus
- Ei
- Himmennys 0-10 V
- Ei
- Hätätoimintojen valvontajärjestelmä
- Ei ole
- Liitettävien johtimien poikkipinta-ala (min) (mm²)
- 1.5
- Vikaantumisosuus, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)
- 5
- Upotushalkaisija (max) (mm)
- 170
- Kattoasennus
- Kyllä
- Upotuspituus (mm)
- 53
- Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (max) (lm)
- 3350
- Häikäisyarvo (UGR)
- 24
- Valaisimen mitoitettu valovirta (lm)
- 3350
- Valon väri (alphanumeric)
- Valkoinen
- Napojen lukumäärä
- 5
- Asennuskorkeus (max) (mm)
- 5000
- Valovirta (min) (lm)
- 2700
- Enimmäismäärä valaisimia, johdonsuojakatkaisija B16
- 21
- Värin konsistenssi (MacAdamin ellipsi)
- SDCM3
- Soveltuu kiinnikeasennukseen
- Ei
- Iskunkestävyysluokka
- IK03
- Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (min) (lm)
- 2700
- Himmennys Sine Wave Reduction
- Ei
- Värintoistoindeksi (CRI)
- 80-89
- Soveltuu uppoasennukseen
- Kyllä
- Himmennys potentiometri
- Ei
- Vikaantumisosuus, keskim. käyttöikä 100 000 h, ympäristölämpötila 25 °C
- 10
- Bluetooth -ohjattava
- Ei
- Valonjako
- Heijastin
- Valaisimen elinikä L80B50 Ta=25 °C (h)
- 75000
- Lampunpidin
- Muu
- Himmennys LineSwitch
- Ei
- Kokonaisharmoninen särö (THD) (%)
- 10
- Upotusleveys (mm)
- 170

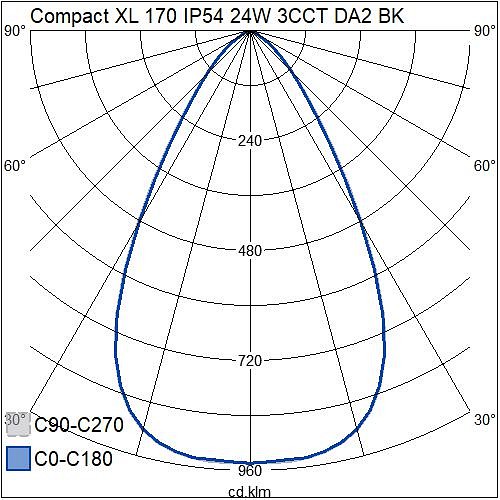

- Avauskulma (määritelty alue)
- Keskileveä säde 20-40°
- Vaihdettava liitäntälaite
- Kyllä
- Heijastimen väri
- Hopea
- Sisältää ohjauslaitteen
- Kyllä
- Valaisimen tehokkuus (lm/W)
- 150
- Nimellisvirta-alue (min) (mA)
- 450
- Heijastin
- Korkeakiiltoinen
- Pituus (mm)
- 190
- Yhteensopiva Casambi-järjestelmän kanssa
- Ei
- Valaisimen suojaaminen lämpöäeristävällä materiaalilla mahdollista
- Ei
- Enimmäismäärä valaisimia, johdonsuojakatkaisija C16
- 35
- Himmennys laskevan reunan ohjaus
- Ei
- Fotobiologinen turvallisuus EN 62471
- RG0
- Asennuskorkeus (min) (mm)
- 2000
- Himmennys DMX
- Ei
- Himmennys DALI-2
- Kyllä
- Hehkulankatesti IEC 60695-2-11 mukaan
- 650 °C - 30 s
- Kaapelointitapa
- Soveltuu läpijohdotukseen
- Valovirta (max) (lm)
- 3350
- Nimellisjännitealue (max) (V)
- 240
- Liitäntälaitteen tyyppi
- Vakiovirtaohjattu LED- liitäntälaite
- Kokonaisharmoninen särö (THD)
- 10
- Nimellisvirta-alue (max) (mA)
- 600
- Välkyntä-arvo Pst LM
- 1
- Värilämpötila-alue (max) (K)
- 4000
- Vikaantumisosuus, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%)
- 5
- Valon suunta (suora/epäsuora)
- Suora
- Suojausluokka (IEC 61140)
- II
- Kotelointiluokka (IP), takasivu
- IP20
- Soveltuu lampputeholle (min) (W)
- 18
- Varavoimajärjestelmä
- Ei ole
- Valonlähteen tyyppi
- LED, kiinteä
- Himmennys Zigbee
- Ei
- Harjattu pinta
- Ei
- Valovirran pysyvyys, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)
- 90
- Rungon väri
- Musta
- Amazon Alexa -yhteensopiva
- Ei
- Google Assistant -yhteensopiva
- Ei
- Soveltuu orsiasennukseen
- Ei
- Soveltuu päätetyöskentelyyn
- Kyllä
- Kotelon/suojuksen materiaali
- Alumiini
- Valovirran pysyvyys, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%)
- 95
- Valaisimen elinikä L70B50 Ta=25 °C (h)
- 100000
- Säädettävä valovirta (lumen)
- portaittain
- Sisältää liiketunnistuksen
- Ei
- Soveltuu lampputeholle (max) (W)
- 24
- Pinnan suojaus
- Pinnoitettu jauhemaalauksella
- Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (min) (°C)
- 0
- Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (max) (°C)
- 25
- Johtimen poikkipinta-ala (mm²)
- 2.5
- Järjestelmän enimmäisteho (W)
- 24
- Himmennys DALI
- Kyllä
- Upotushalkaisija (min) (mm)
- 160
- Valonlähteen energiatehokkuusluokka (EU-säännös 2019/2015)
- D
- Soveltuu matalajännite kaapelijärjestelmiin
- Ei
- Kotelointiluokka (IP)
- IP54
- Sisältää läsnäolotunnistimen
- Ei
