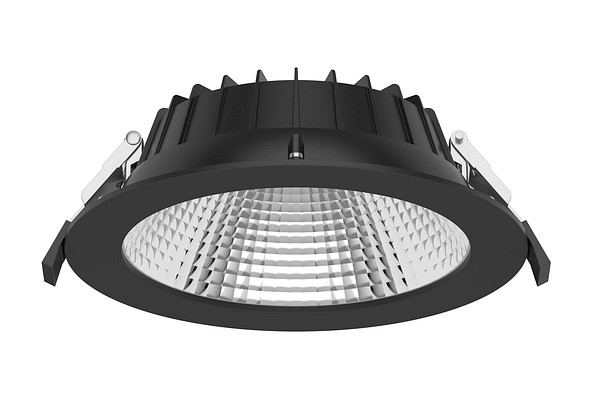

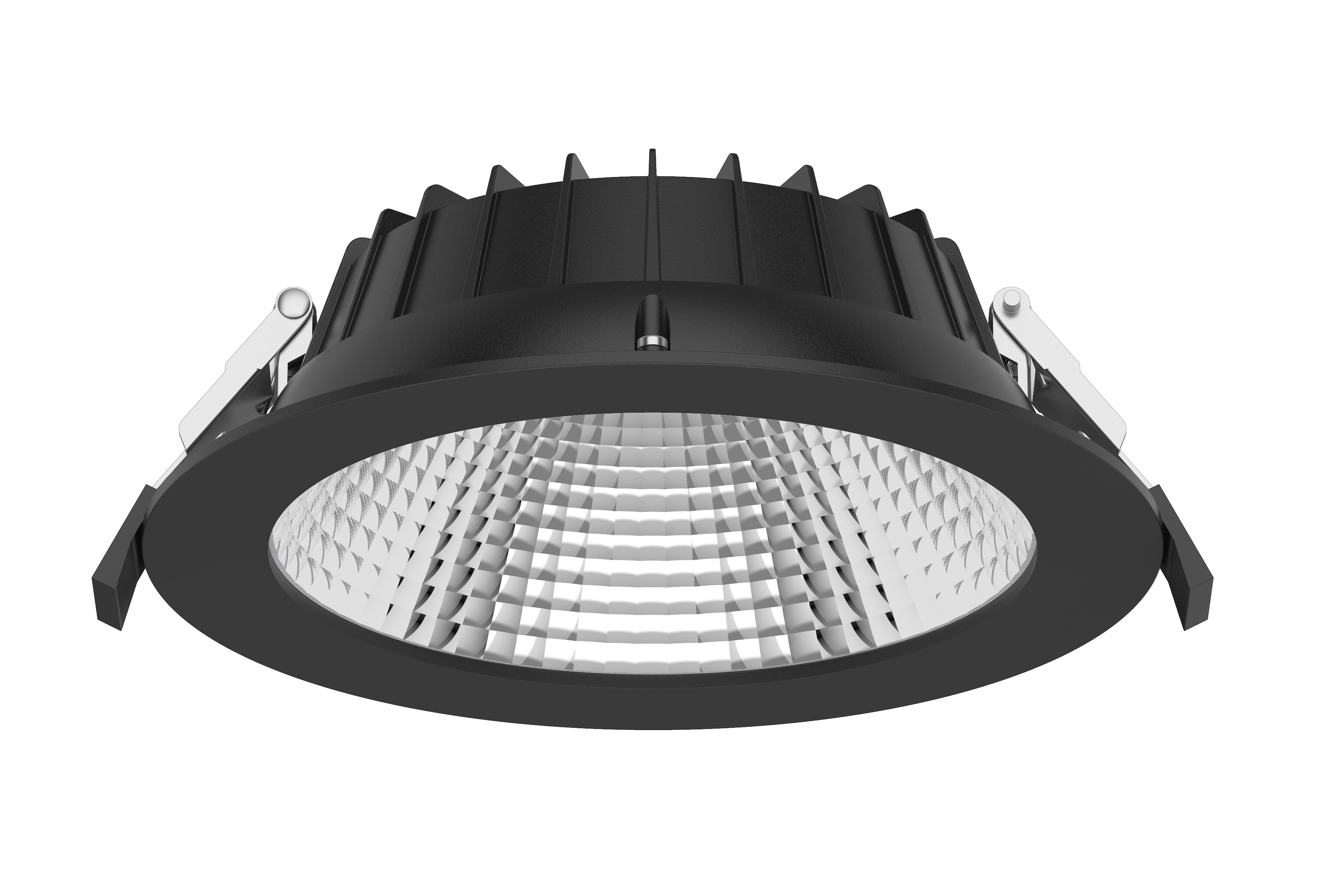

Compact XL 170 IP54 24W 3CCT CA BK
Compact XL Alasvalo 18W-24W 3000/3500/4000K 2700-3350lm Keskileveä säde 20-40°; Ei him; IP54; IK03; SL II; L70B50 100000h; CRI>80; SDCM3; Soveltuu läpijohdotukseen; 3x2.5mm²; Kotelo al; Väri mus; Suojus Läpinäkyvä muovi; C16 maks. 35
Compact XL on monipuolinen ja laadukas alasvalosarja, joka luo kirkasta ja tasaisesti jakautuvaa valoa. Mallisto on suunniteltu julkisiin tiloihin, kuten aulatiloihin ja käytäville sekä erityisesti toimistoihin ja oppilaitoksiin. Valaisimet on suunniteltu niin, että ne aiheuttavat mahdollisimman vähän kiusahäikäisyä, ja niiden UGR-arvo on alle 19. Valaisin soveltuu erinomaisesti myös saneerauskohteisiin. Sarja tarjoaa neljä eri kokoista valaisinta, mukaan lukien PIR-mallin. Tehon ja värilämpötilan voi valita useasta vaihtoehdosta. Voit valita kolmesta eri perusväristä tilaasi sopivat mallit. Lisäksi projektikohtaisesti saatavana runkovärit RAL-Classic -sarjasta. Valaisimet ovat erittäin energiatehokkaita ja pitkäikäisiä, ja niillä on hyvä lm/w-suhde. Lisätarvikkeena on saatavana sovituskehyksiä.
Runko ja kupu alumiinia, linssit muovia.
Valkoinen RAL 9016, musta RAL 9005, harmaa RAL 7037.
Suojausluokka II.
Uppoasennus kattoon.
Ketjutettavissa: on/off ja Casambi 3 x 1,5/2,5 mm2, Pir 4 x 1,5/2,5 mm2 ja Dali 5 x 2,5 mm2.
Asennuskorkeus 2–5 m.
Kiinteä led, teho ja lumen vaihdettavissa valaisimesta:
150 mm: 8 W 1150 lm, 10 W 1400 lm, 12 W 1700 lm, 14 W 1800 lm.
170 mm: 18 W 2700 lm, 20 W 3000 lm, 22 W 3300 lm, 24 W 3350 lm.
210 mm: 18 W 2650 lm, 20 W 2950 lm, 22 W 3200 lm, 24 W 3250 lm.
170 mm Pir: 6 W 1050 lm, 8 W 1100 lm, 10 W 1350 lm, 11 W 1500 lm, 12 W 1650 lm.
Värilämpötilat 3000 K, 3500 K ja 4000 K, vaihdettavissa valaisimesta. CRI > 80 / Ra > 80.
MacAdam 3 SDCM.
IP20/IP54.
IK03.
On/off, Dali ja Casambi.
Pir-mallit toimivat passiivisella infrapunatunnistinperiaatteella ja soveltuvat master/slave (M/S) -asennukseen, mahdollistaen maks. 3 orjavalaisimen käytön.
Käyttöympäristön lämpötila 0 … 25 °C.
Hyötyelinikä L80 100 000 h (Ta25°C).
Virtalähteen elinikä 50 000 h.
Virtalähteiden elinikä DA- ja CA-malleissa 100 000 h.
- Koodi
- A1EMB6-CA
Lataukset
Tekniset tiedot
- GTIN
- 6435200312211
- Airam-koodi
- A1EMB6-CA
- Koodi
- A1EMB6-CA
- Asennuskorkeus (max) (mm)
- 5000
- Pituus (mm)
- 190
- Soveltuu päätetyöskentelyyn
- Kyllä
- Suunnattavuus
- Ei suunnattavissa
- Soveltuu ripustettavaksi
- Ei
- Hätätoimintojen valvontajärjestelmä
- Ei ole
- Valaisimen valotehokkuus (max) (lm/W)
- 150
- Valon väri (alphanumeric)
- Valkoinen
- Lampunpidin
- Muu
- Soveltuu kiinnikeasennukseen
- Ei
- Himmennys Zigbee
- Ei
- Värilämpötila-alue (max) (K)
- 4000
- Valovirran pysyvyys, keskim. käyttöikä 100 000 h, ympäristölämpötila 25 °C
- 80
- Himmennys nousevan reunan ohjaus
- Ei
- Harjattu pinta
- Ei
- Häikäisyarvo (UGR)
- 19
- Napojen lukumäärä
- 3
- Stroboskooppi-ilmiön mitta-arvo SVM
- 0.4
- Liitettävien johtimien poikkipinta-ala (min) (mm²)
- 1.5
- Kokonaisharmoninen särö (THD)
- 10
- Google Assistant -yhteensopiva
- Ei
- Liitettävien johtimien poikkipinta-ala (max) (mm²)
- 2.5
- Johtimen poikkipinta-ala (mm²)
- 2.5
- Valaisimen elinikä L70B50 Ta=25 °C (h)
- 100000
- Soveltuu kosketinkiskoasennukseen
- Ei
- Himmennys DMX
- Ei
- Sisältää 2019/2020/EU:n mukaisia tuotteita
- Kyllä
- Valotunnistimella
- Ei
- Fotobiologinen turvallisuus EN 62471
- RG0
- Järjestelmän enimmäisteho (W)
- 24
- Sisältää läsnäolotunnistimen
- Ei
- Varavoimajärjestelmä
- Ei ole
- Himmennettävä
- Kyllä
- Kattoasennus
- Kyllä
- Vaihdettava liitäntälaite
- Kyllä
- Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (max) (lm)
- 3350
- Himmennys Sine Wave Reduction
- Ei
- Himmennys ohjelmoitavissa
- Kyllä
- Asennuskorkeus (min) (mm)
- 2000
- Rungon väri
- Musta
- Integroitu varateholähde
- Ei
- Valovirran pysyvyys, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)
- 90
- Yhteensopiva Casambi-järjestelmän kanssa
- Kyllä
- Säädettävä valonjako
- ei
- Kotelointiluokka (IP), takasivu
- IP20
- Upotushalkaisija (min) (mm)
- 160
- Hehkulankatesti IEC 60695-2-11 mukaan
- 650 °C - 30 s
- Valovirran pysyvyys, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%)
- 95
- Upotusleveys (mm)
- 170
- Lamppujen/moduulien lukumäärä
- 1
- Sisältää ohjauslaitteen
- Kyllä
- Himmennys RF
- Ei
- Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (min) (°C)
- 0
- Valaisimen mitoitettu valovirta (lm)
- 3350
- Valaisimen elinikä L80B50 Ta=25 °C (h)
- 75000
- IFTTT-tuki
- Ei
- Heijastimen väri
- Hopea
- Vikaantumisosuus, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)
- 5
- Upotushalkaisija (max) (mm)
- 170
- Valaisimen pintalämpötila on rajoitettu, luokka D, standardi DIN EN 60598-2-24
- Kyllä
- Himmennys potentiometri
- Ei
- Iskunkestävyysluokka
- IK03
- Leveys (mm)
- 190
- Soveltuu pinta-asennukseen
- Ei
- Valaisimen tehokkuus (lm/W)
- 150
- Painonappihimmennys
- Ei
- Valonlähteen energiatehokkuusluokka (EU-säännös 2019/2015)
- D
- Ulkohalkaisija (mm)
- 190
- Sisältää liiketunnistuksen
- Ei
- Vikaantumisosuus, keskim. käyttöikä 100 000 h, ympäristölämpötila 25 °C
- 10
- Nimellisjännitealue (max) (V)
- 240
- Nimellisvirta-alue (min) (mA)
- 450
- Kaapelointitapa
- Soveltuu läpijohdotukseen
- Himmennys 1-10 V
- Ei
- Värintoistoindeksi (CRI)
- 80-89
- Himmennys DSI
- Ei
- Valovirta (min) (lm)
- 2700
- Valon suunta (suora/epäsuora)
- Suora
- Vikaantumisosuus, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%)
- 5
- Soveltuu lampputeholle (min) (W)
- 18
- Soveltuu maa-/lattia-asennukseen
- Ei
- Ilman himmennystoimintoa
- Ei
- Kotelointiluokka (IP), edestä
- IP54
- Välkyntä-arvo Pst LM
- 1
- Bluetooth -ohjattava
- Kyllä
- Heijastin
- Korkeakiiltoinen
- Himmennys 0-10 V
- Ei
- Kytkentätapa
- Krimppaus
- Sisältää valonlähteen
- Kyllä
- Enimmäismäärä valaisimia, johdonsuojakatkaisija C16
- 35
- Valonlähteen tyyppi
- LED, kiinteä
- Valonjako
- Heijastin
- Valaisimen suojaaminen lämpöäeristävällä materiaalilla mahdollista
- Ei
- Kokonaisharmoninen särö (THD) (%)
- 10
- Rakenteellinen upotussyvyys (mm)
- 170
- Himmennys DALI-2
- Ei
- Nimellisjännitealue (min) (V)
- 220
- Soveltuu uppoasennukseen
- Kyllä
- Pinnan suojaus
- Pinnoitettu jauhemaalauksella
- Himmennys valmistajakohtainen
- Ei
- Liitäntälaitteen tyyppi
- Vakiovirtaohjattu LED- liitäntälaite
- Värilämpötila-alue (min) (K)
- 3000
- Kotelointiluokka (IP)
- IP54
- Soveltuu orsiasennukseen
- Ei
- Tehokerroin
- 0.9
- Avauskulma (määritelty alue)
- Keskileveä säde 20-40°
- Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (min) (lm)
- 2700
- Säädettävä valovirta (lumen)
- portaittain
- Soveltuu lampputeholle (max) (W)
- 24
- Suojausluokka (IEC 61140)
- II
- Himmennys DALI
- Ei
- Valovirta (max) (lm)
- 3350
- Valon jakautuminen (symmetrinen/epäsymmetrinen)
- Symmetrinen
- Valaisimen valotehokkuus (min) (lm/W)
- 150
- Jännitetyyppi
- AC
- Soveltuu matalajännite kaapelijärjestelmiin
- Ei
- Säädettävä värilämpötila
- Portaittain
- Upotuspituus (mm)
- 53
- Apple HomeKit -yhteensopiva
- Ei
- Himmennys LineSwitch
- Ei
- Kotelon/suojuksen materiaali
- Alumiini
- Vakiovalovirta-ohjaus (CLO)
- Ei
- Amazon Alexa -yhteensopiva
- Ei
- Korkeus/syvyys (mm)
- 55
- Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (max) (°C)
- 25
- Värin konsistenssi (MacAdamin ellipsi)
- SDCM3
- Himmennys laskevan reunan ohjaus
- Ei
- Seinäasennus
- Ei
- Hipaisuhimmennys
- Ei
- Himmennys verkkovirtamodulaatio
- Ei
- Nimellisvirta-alue (max) (mA)
- 600
- Suojuksen materiaali
- Läpinäkyvä muovi
- Enimmäismäärä valaisimia, johdonsuojakatkaisija B16
- 21
Tuoteversiot
Compact XL
| Tuotenimi | Koodi | |
|---|---|---|
| Compact XL 150 IP54 14W 3CCT WH | 4146960 |
|
| Compact XL 170 IP54 24W 3CCT WH | 4146961 |
|
| Compact XL 210 IP54 24W 3CCT WH | 4146962 |
|
| Compact XL 150 IP54 14W 3CCT BK | A1EMB5 |
|
| Compact XL 170 IP54 24W 3CCT BK | A1EMB6 |
|
| Compact XL 210 IP54 24W 3CCT BK | A1EMB7 |
|
| Compact XL 150 IP54 14W 3CCT GR | A1EMG1 |
|
| Compact XL 170 IP54 24W 3CCT GR | A1EMG2 |
|
| Compact XL 210 IP54 24W 3CCT GR | A1EMG3 |
Compact XL Dali
| Tuotenimi | Koodi | |
|---|---|---|
| Compact XL 150 IP54 14W 3CCT DA2 WH | A1EMB1-DALI |
|
| Compact XL 170 IP54 24W 3CCT DA2 WH | A1EMB2-DALI |
|
| Compact XL 210 IP54 24W 3CCT DA2 WH | A1EMB3-DALI |
|
| Compact XL 150 IP54 14W 3CCT DA2 BK | A1EMB5-DALI |
|
| Compact XL 170 IP54 24W 3CCT DA2 BK | A1EMB6-DALI |
|
| Compact XL 210 IP54 24W 3CCT DA2 BK | A1EMB7-DALI |
|
| Compact XL 150 IP54 14W 3CCT DA2 GR | A1EMG1-DALI |
|
| Compact XL 170 IP54 24W 3CCT DA2 GR | A1EMG2-DALI |
|
| Compact XL 210 IP54 24W 3CCT DA2 GR | A1EMG3-DALI |
Compact XL Casambi
| Tuotenimi | Koodi | |
|---|---|---|
| Compact XL 150 IP54 14W 3CCT CA WH | A1EMB1-CA |
|
| Compact XL 170 IP54 24W 3CCT CA WH | A1EMB2-CA |
|
| Compact XL 210 IP54 24W 3CCT CA WH | A1EMB3-CA |
|
| Compact XL 150 IP54 14W 3CCT CA BK | A1EMB5-CA |
|
| Compact XL 170 IP54 24W 3CCT CA BK | A1EMB6-CA |
|
| Compact XL 210 IP54 24W 3CCT CA BK | A1EMB7-CA |
|
| Compact XL 150 IP54 14W 3CCT CA GR | A1EMG1-CA |
|
| Compact XL 170 IP54 24W 3CCT CA GR | A1EMG2-CA |
|
| Compact XL 210 IP54 24W 3CCT CA GR | A1EMG3-CA |
Compact XL tunnistinvalaisimet
| Tuotenimi | Koodi | |
|---|---|---|
| Compact XL 170 IP54 12W 3CCT PIR WH | 4146963 |
