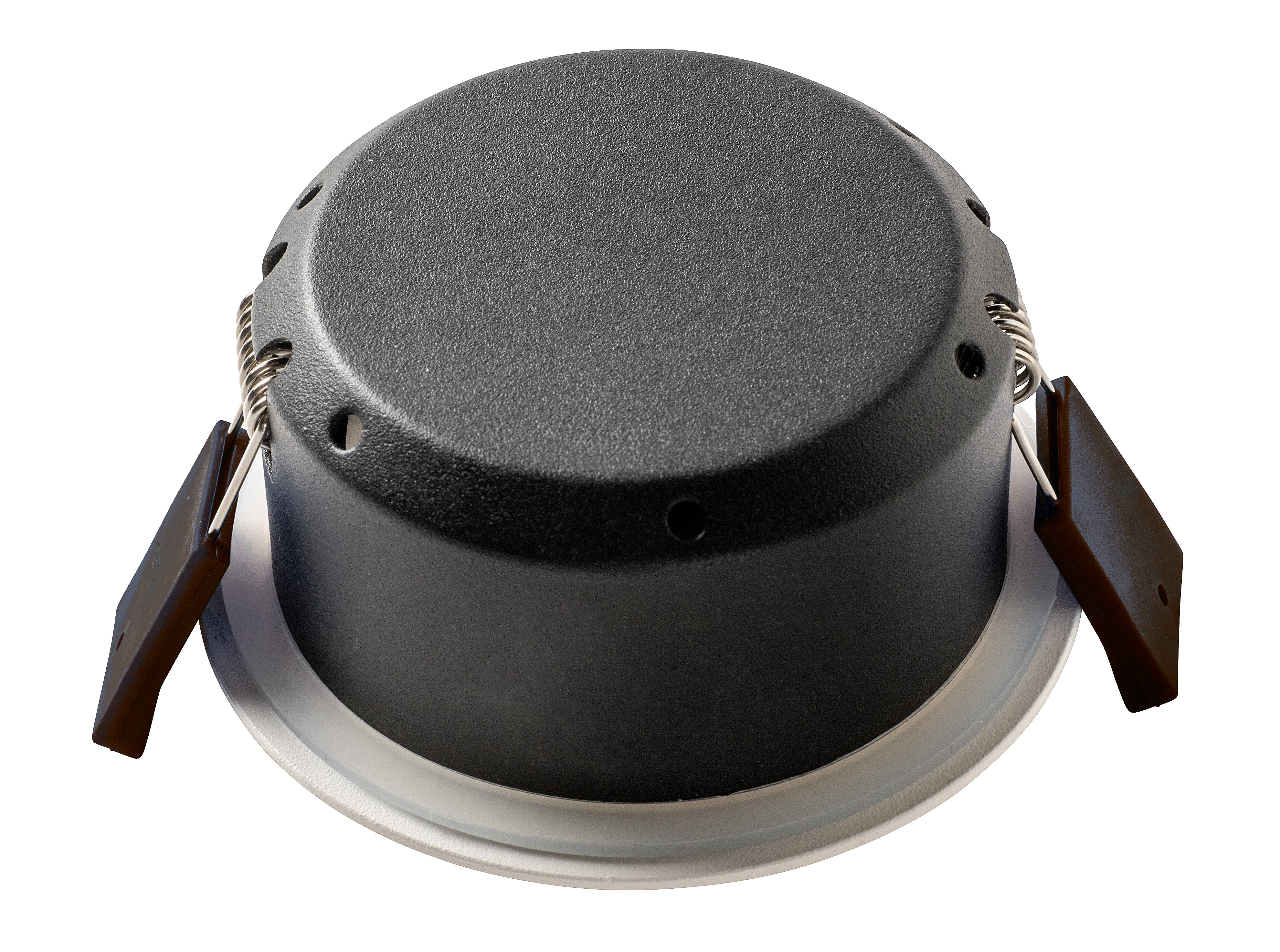

Compact Fix IP65 5W/840 36D DIM WH
Compact Fix Alasvalo 5W 4000K 400lm Avauskulma 36°; Him nousevan reunan ohjaus; Him laskevan reunan ohjaus; IP65; IK02; SL II; L70B50 90000h; LED kiinteä; CRI>80; SDCM3; Soveltuu läpijohdotukseen; 3x1.5mm²; Kotelo al; Väri val; Suojus Läpinäkyvä muovi; C16 maks. 200

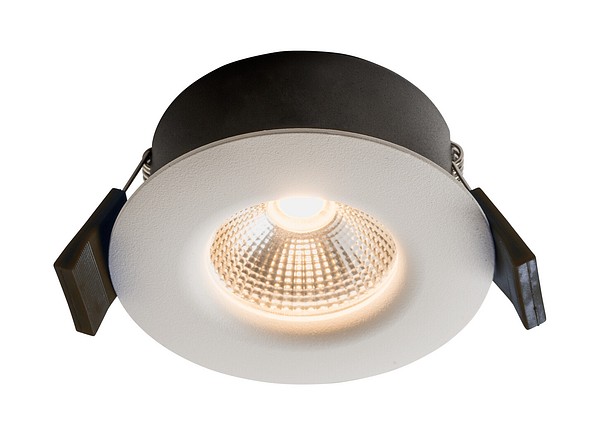

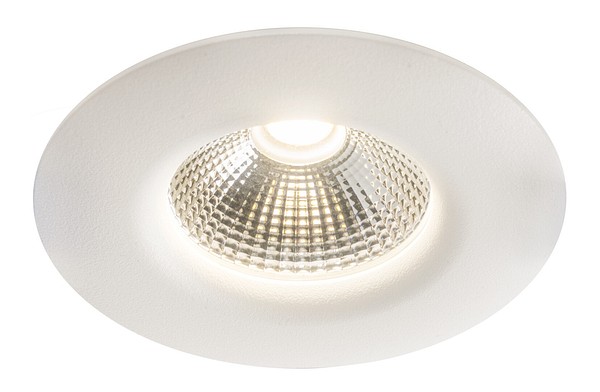

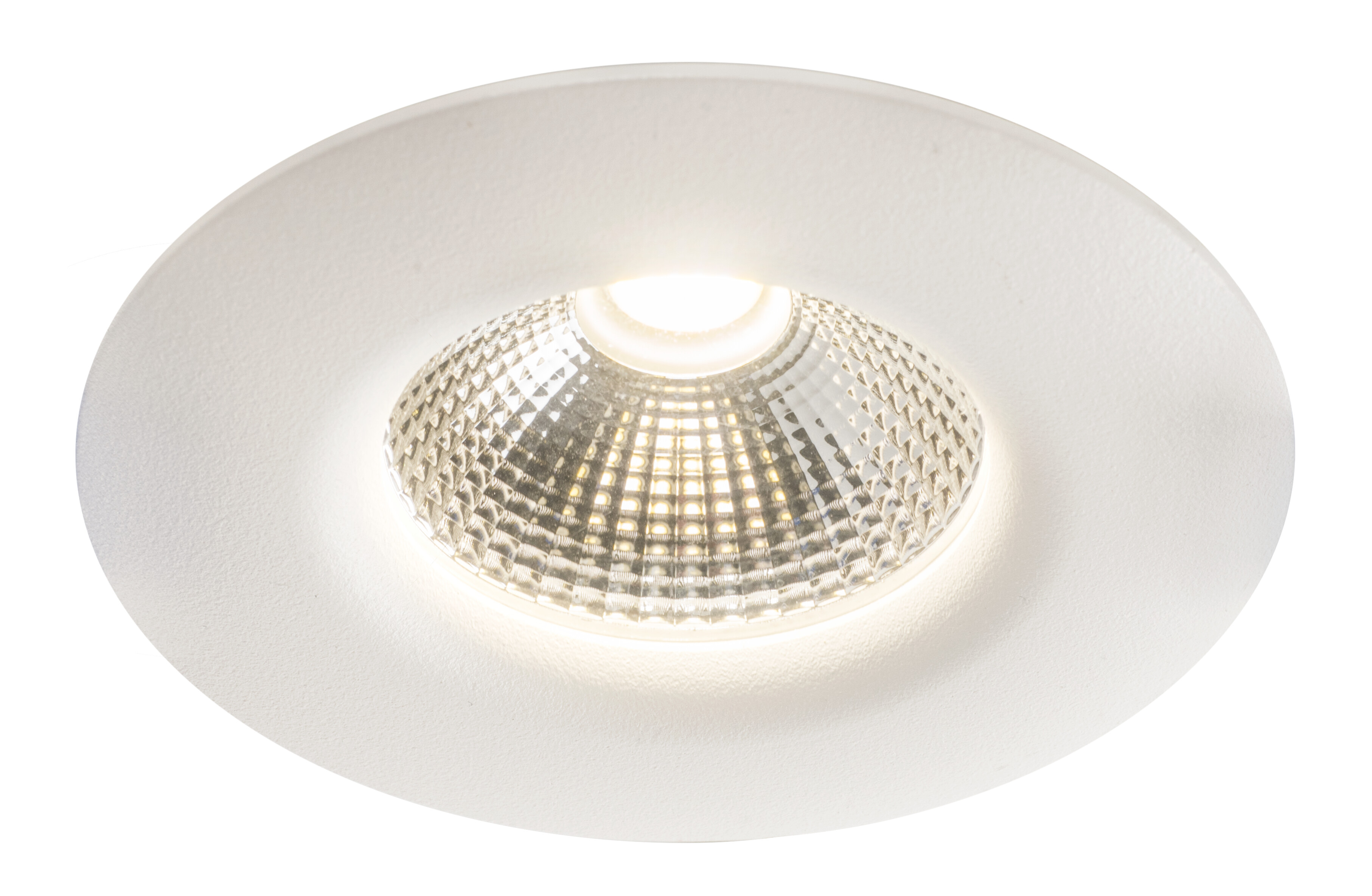

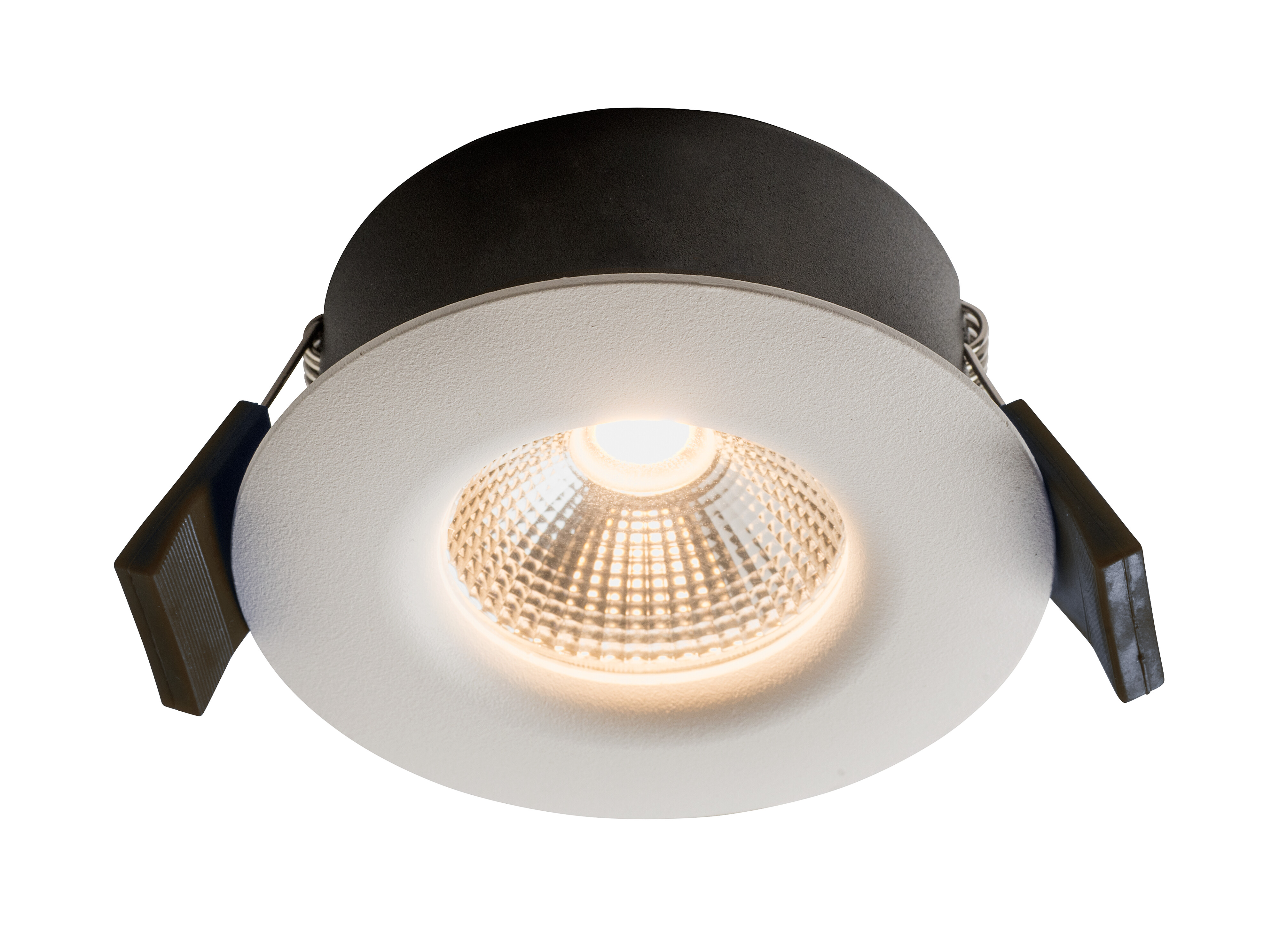

Compact Fix on erinomainen alasvalo asuinrakennusten ja julkisten tilojen yleisvalaistukseen. Käyttökohteita ovat hotellit, ravintolat, aulat ja kosteat tilat. Compact Fix Dim -versiot voidaan asentaa suoraan eristeeseen. Valaisimen voi uppoasentaa 22 mm koolauksiin. Kaikki mallit ovat himmennettäviä.

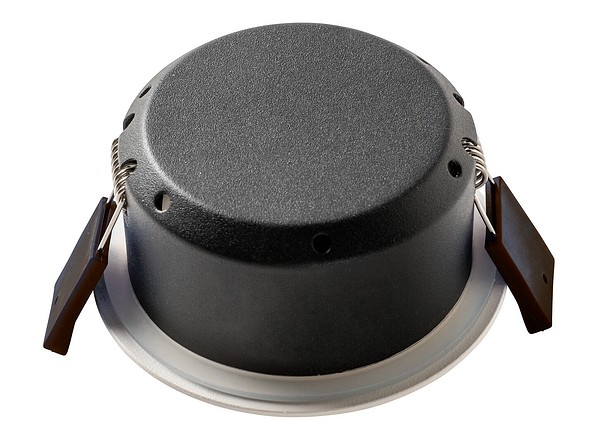

Runko painevalettua alumiinia, kupu akryylia.
Valkoinen pulverimaalaus, RAL 9010.
Suojausluokka II.

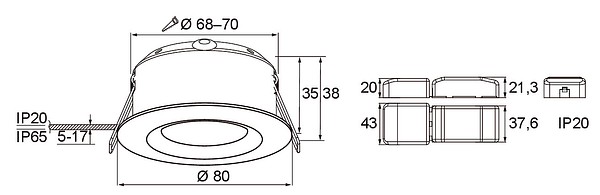

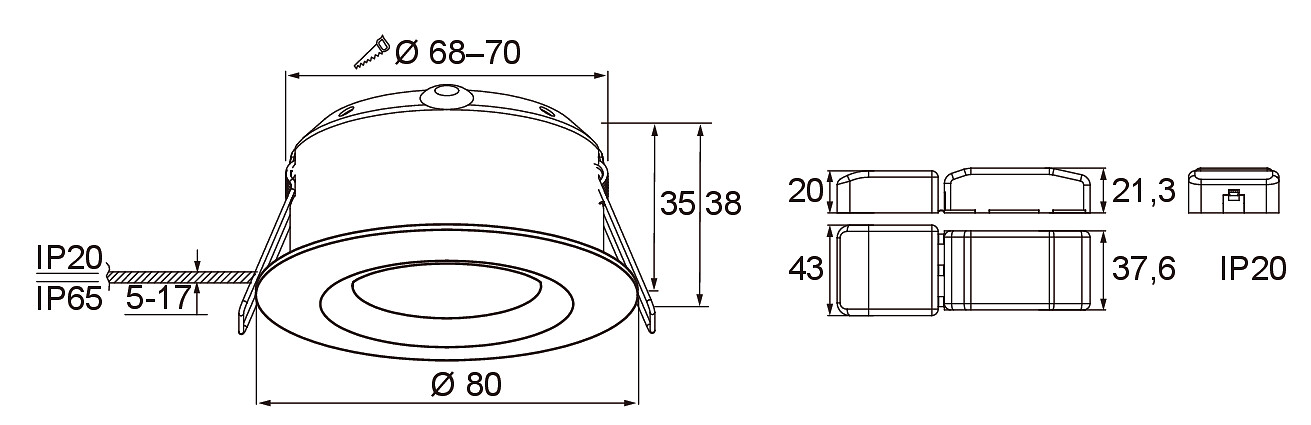

Uppoasennus kattoon, upotusaukko Ø 68–70 mm.
Soveltuu ketjutettavaksi maks. 3 x 1,5 mm2, Dali-2-mallit 5 x 2,5 mm2.
Asennuskorkeus 2–6 metriä.

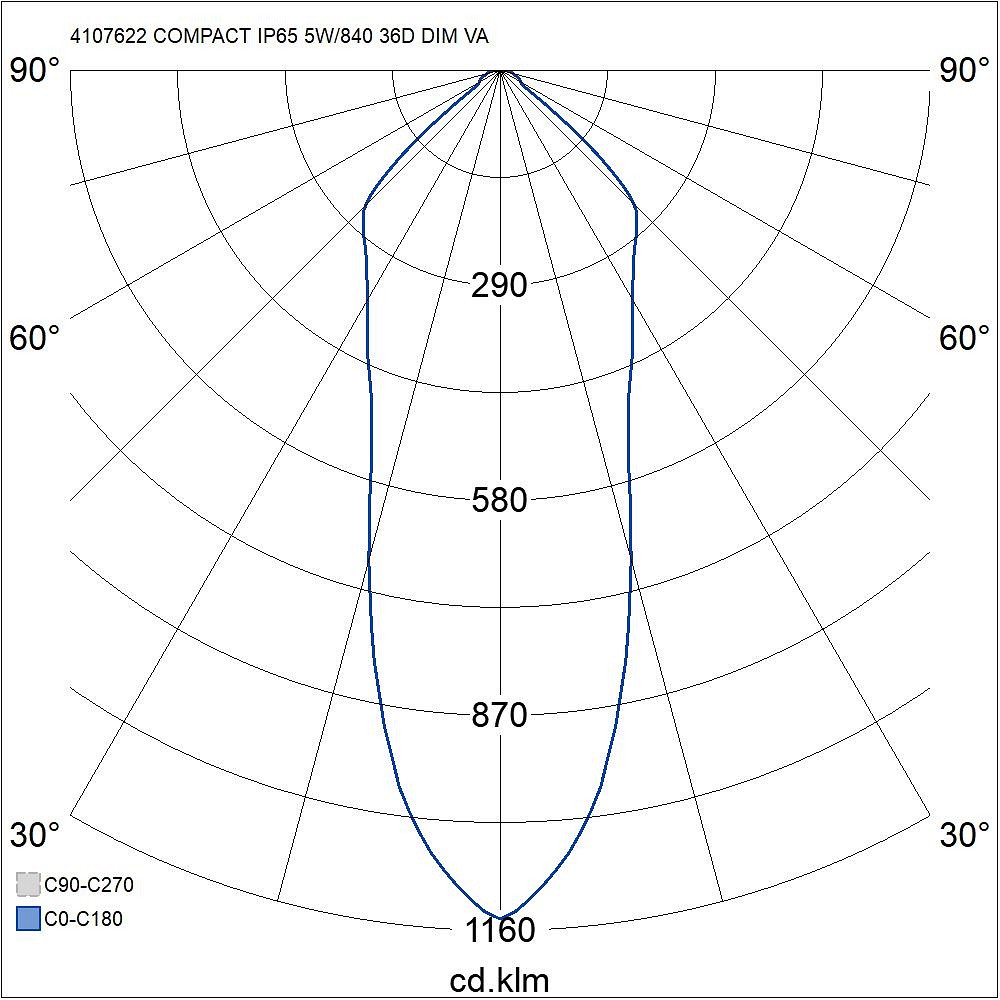

Avauskulma on 36 astetta.
Värilämpötilat 3000 K ja 4000 K.
MacAdam 3 SDCM.
IP20/IP65.
IK02.
Kiinteä led 5 W / 400 lm.
Himmennys: nousevan ja laskevan reunan ohjaus, Dali-2, jossa suorapainikeohjaus (230V) ja Casambi.
Käyttöympäristön lämpötila 0 … 25 °C.
Hyötyelinikä L70 90 000 h (Ta25°C).
Hyötyelinikä L80 60 000 h (Ta25°C).
- Koodi
- 4107622
Lataukset
Tekniset tiedot
- Sähkönumero (FIN)
- 4107622
- Sähkönumero (SWE)
- 7470027
- GTIN
- 6435200245625
- Airam-koodi
- A1CODB
- Koodi
- 4107622
- Asennuskorkeus (max) (mm)
- 6000
- Pituus (mm)
- 80
- Soveltuu päätetyöskentelyyn
- Ei
- Suunnattavuus
- Ei suunnattavissa
- Soveltuu ripustettavaksi
- Ei
- Hätätoimintojen valvontajärjestelmä
- Ei ole
- Valaisimen valotehokkuus (max) (lm/W)
- 80
- Valon väri (alphanumeric)
- Valkoinen
- Lampunpidin
- Muu
- Soveltuu kiinnikeasennukseen
- Ei
- Himmennys Zigbee
- Ei
- Värilämpötila-alue (max) (K)
- 4000
- Himmennys nousevan reunan ohjaus
- Kyllä
- Harjattu pinta
- Ei
- Häikäisyarvo (UGR)
- 22
- Napojen lukumäärä
- 3
- Stroboskooppi-ilmiön mitta-arvo SVM
- 0.4
- Liitettävien johtimien poikkipinta-ala (min) (mm²)
- 0.75
- Kokonaisharmoninen särö (THD)
- 20
- Google Assistant -yhteensopiva
- Ei
- Liitettävien johtimien poikkipinta-ala (max) (mm²)
- 1.5
- Johtimen poikkipinta-ala (mm²)
- 1.5
- Valaisimen elinikä L70B50 Ta=25 °C (h)
- 90000
- Soveltuu kosketinkiskoasennukseen
- Ei
- Himmennys DMX
- Ei
- Sisältää 2019/2020/EU:n mukaisia tuotteita
- Kyllä
- Fotobiologinen turvallisuus EN 62471
- RG0
- Järjestelmän enimmäisteho (W)
- 5
- Sisältää läsnäolotunnistimen
- Ei
- Varavoimajärjestelmä
- Ei ole
- Himmennettävä
- Kyllä
- Kattoasennus
- Kyllä
- Vaihdettava liitäntälaite
- Kyllä
- Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (max) (lm)
- 400
- Himmennys Sine Wave Reduction
- Ei
- Himmennys ohjelmoitavissa
- Ei
- Upotusleveys (min) (mm)
- 68
- Asennuskorkeus (min) (mm)
- 2000
- Rungon väri
- Valkoinen
- Integroitu varateholähde
- Ei
- Valovirran pysyvyys, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)
- 90
- Yhteensopiva Casambi-järjestelmän kanssa
- Ei
- Säädettävä valonjako
- ei
- Kotelointiluokka (IP), takasivu
- IP20
- Upotushalkaisija (min) (mm)
- 70
- Valovirran pysyvyys, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%)
- 95
- Upotusleveys (mm)
- 70
- Lamppujen/moduulien lukumäärä
- 1
- Sisältää ohjauslaitteen
- Kyllä
- Himmennys RF
- Ei
- Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (min) (°C)
- 0
- Valaisimen mitoitettu valovirta (lm)
- 400
- Valaisimen elinikä L80B50 Ta=25 °C (h)
- 60000
- IFTTT-tuki
- Ei
- Heijastimen väri
- Hopea
- Vikaantumisosuus, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)
- 5
- Upotushalkaisija (max) (mm)
- 70
- Himmennys potentiometri
- Ei
- Leveys (mm)
- 80
- Soveltuu pinta-asennukseen
- Ei
- Valaisimen tehokkuus (lm/W)
- 80
- Painonappihimmennys
- Ei
- Ulkohalkaisija (mm)
- 80
- Sisältää liiketunnistuksen
- Ei
- Nimellisjännitealue (max) (V)
- 240
- Nimellisvirta-alue (min) (mA)
- 332
- Kaapelointitapa
- Soveltuu läpijohdotukseen
- Upotusleveys (max) (mm)
- 70
- Himmennys 1-10 V
- Ei
- Värintoistoindeksi (CRI)
- 80-89
- Himmennys DSI
- Ei
- Valovirta (min) (lm)
- 400
- Valon suunta (suora/epäsuora)
- Suora
- Vikaantumisosuus, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%)
- 5
- Soveltuu lampputeholle (min) (W)
- 5
- Soveltuu maa-/lattia-asennukseen
- Ei
- Ilman himmennystoimintoa
- Ei
- Välkyntä-arvo Pst LM
- 1
- Bluetooth -ohjattava
- Ei
- Heijastin
- Korkeakiiltoinen
- Himmennys 0-10 V
- Ei
- Kytkentätapa
- Pistokepuristin / jousiliitin
- Sisältää valonlähteen
- Kyllä
- Iskunkestävyysluokka
- IK02
- Enimmäismäärä valaisimia, johdonsuojakatkaisija C16
- 200
- Valonlähteen tyyppi
- LED, kiinteä
- Valonjako
- Heijastin
- Kokonaisharmoninen särö (THD) (%)
- 20
- Rakenteellinen upotussyvyys (mm)
- 36
- Hehkulankatesti IEC 60695-2-11 mukaan
- 650 °C - 30 s
- Himmennys DALI-2
- Ei
- Nimellisjännitealue (min) (V)
- 220
- Soveltuu uppoasennukseen
- Kyllä
- Pinnan suojaus
- Pinnoitettu jauhemaalauksella
- Valonlähteen energiatehokkuusluokka (EU-säännös 2019/2015)
- F
- Kotelointiluokka (IP), edestä
- IP65
- Himmennys valmistajakohtainen
- Ei
- Liitäntälaitteen tyyppi
- Vakiovirtaohjattu LED- liitäntälaite
- Värilämpötila-alue (min) (K)
- 4000
- Kotelointiluokka (IP)
- IP65
- Hipaisuhimmennys
- Ei
- Valaisimen pintalämpötila on rajoitettu, luokka D, standardi DIN EN 60598-2-24
- Kyllä
- Soveltuu orsiasennukseen
- Ei
- Tehokerroin
- 0.9
- Avauskulma (määritelty alue)
- Keskileveä säde 20-40°
- Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (min) (lm)
- 400
- Säädettävä valovirta (lumen)
- ei
- Soveltuu lampputeholle (max) (W)
- 5
- Valovirta (max) (lm)
- 400
- Himmennys DALI
- Ei
- Valotunnistimella
- Ei
- Valon jakautuminen (symmetrinen/epäsymmetrinen)
- Symmetrinen
- Valaisimen valotehokkuus (min) (lm/W)
- 80
- Jännitetyyppi
- AC
- Soveltuu matalajännite kaapelijärjestelmiin
- Ei
- Säädettävä värilämpötila
- Ei
- Upotuspituus (mm)
- 70
- Valaisimen suojaaminen lämpöäeristävällä materiaalilla mahdollista
- Kyllä
- Apple HomeKit -yhteensopiva
- Ei
- Himmennys LineSwitch
- Ei
- Kotelon/suojuksen materiaali
- Alumiini
- Vakiovalovirta-ohjaus (CLO)
- Ei
- Amazon Alexa -yhteensopiva
- Ei
- Korkeus/syvyys (mm)
- 38
- Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (max) (°C)
- 25
- Värin konsistenssi (MacAdamin ellipsi)
- SDCM3
- Himmennys laskevan reunan ohjaus
- Kyllä
- Suojausluokka (IEC 61140)
- II
- Seinäasennus
- Ei
- Himmennys verkkovirtamodulaatio
- Ei
- Nimellisvirta-alue (max) (mA)
- 367
- Suojuksen materiaali
- Läpinäkyvä muovi
- Enimmäismäärä valaisimia, johdonsuojakatkaisija B16
- 100
Tuoteversiot
Compact Fix Dim
| Tuotenimi | Koodi | |
|---|---|---|
| Compact Fix IP65 5W/830 36D DIM WH | 4107619 |
|
| Compact Fix IP65 5W/840 36D DIM WH | 4107622 |
Compact Fix Dali
| Tuotenimi | Koodi | |
|---|---|---|
| Compact Fix IP65 5W/830 36D DA2 WH | A1CODA-DALI |
|
| Compact Fix IP65 5W/840 36D DA2 WH | A1CODB-DALI |
Compact Fix Casambi
| Tuotenimi | Koodi | |
|---|---|---|
| Compact Fix IP65 5W/830 36D CA WH | A1CODA-CA |
|
| Compact Fix IP65 5W/840 36D CA WH | A1CODB-CA |
