Atlas IP65 33W/740 ND PCC BK

Atlas Pylväsvalaisin 33W 4000K 4500lm Him Night Dim; Him ohjelmoitavissa; IP65; IK10; SL I; L70B50 100000h; LED, kiinteä; Sisältää lampun; CRI>70; SDCM5; Kaapeli 4.5m; Päättyvä; 5x1.5mm²; Kotelo al; Väri mus; Suojus Läpinäkyvä muovi; C16 maks. 33

Katso tarkemmat tuotetiedot

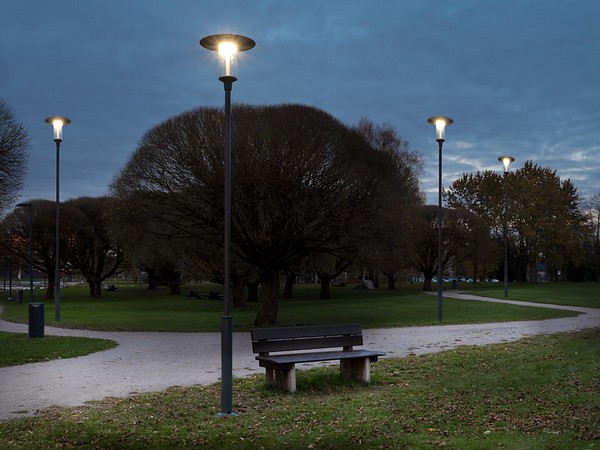

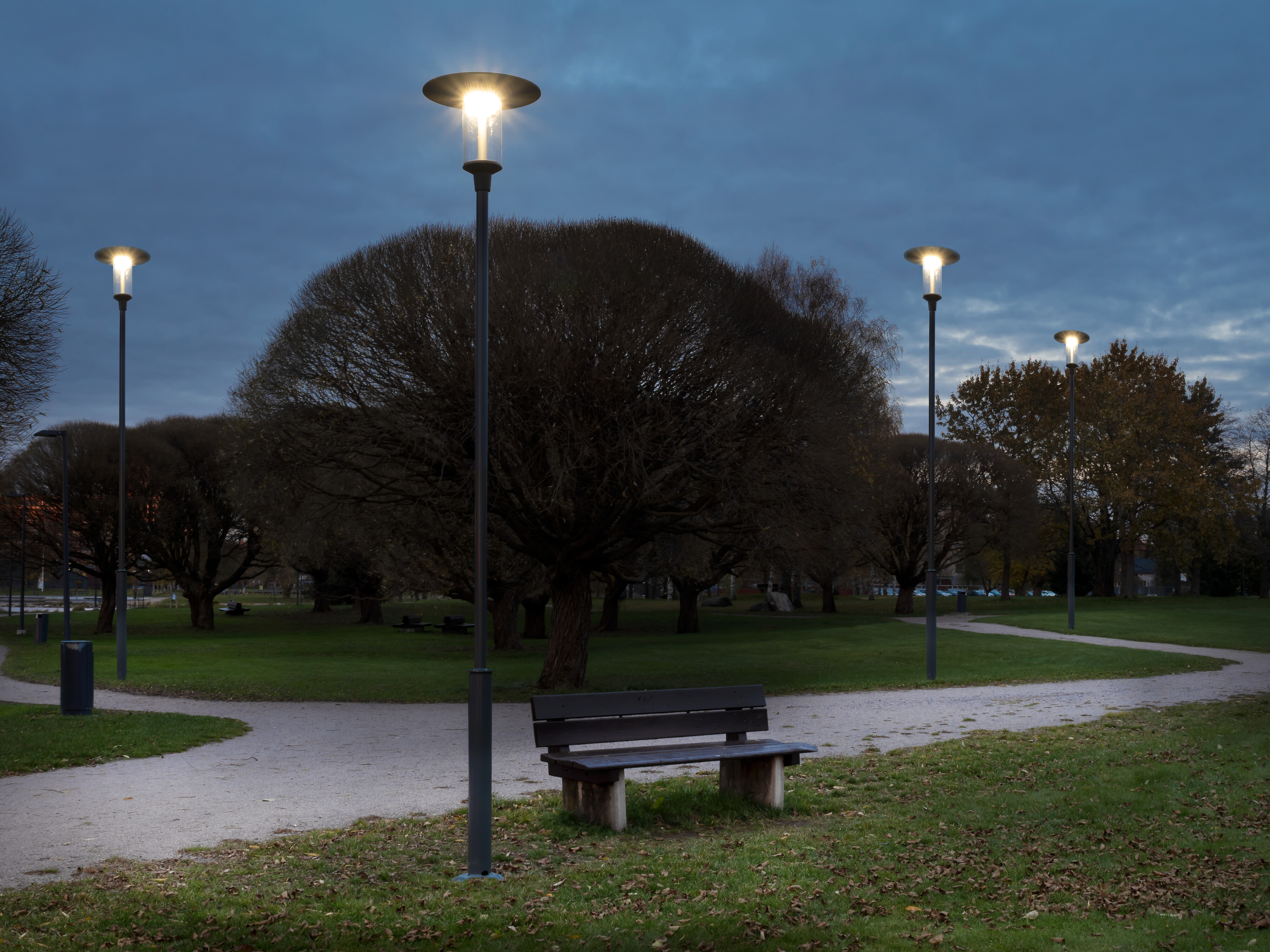

Atlas on perinteisesti muotoiltu puistovalaisin, jossa yhdistyvät moderni valaistusteknologia, korkea iskunkestävyys ja huippuluokan energiatehokkuus. Aluevalaistukseen suunnitellun valonjaon ansiosta Atlas soveltuu monipuolisiin valaistusratkaisuihin puistoihin ja aukioille sekä taloyhtiöiden piha-alueille ja kävelyteille. Valaisin voidaan myös räätälöidä tarpeesi mukaan. Atlas on valmistettu laadukkaista ja kestävistä materiaaleista ja se voidaan asentaa suoraan Ø 60 mm pylvääseen. Lisävarusteeksi on saatavana häikäisysuoja, jolla rajaat valon haluttuun suuntaan. Sarjasta löytyy myös Dali-2-, Night Dim- ja Casambi-versiot.

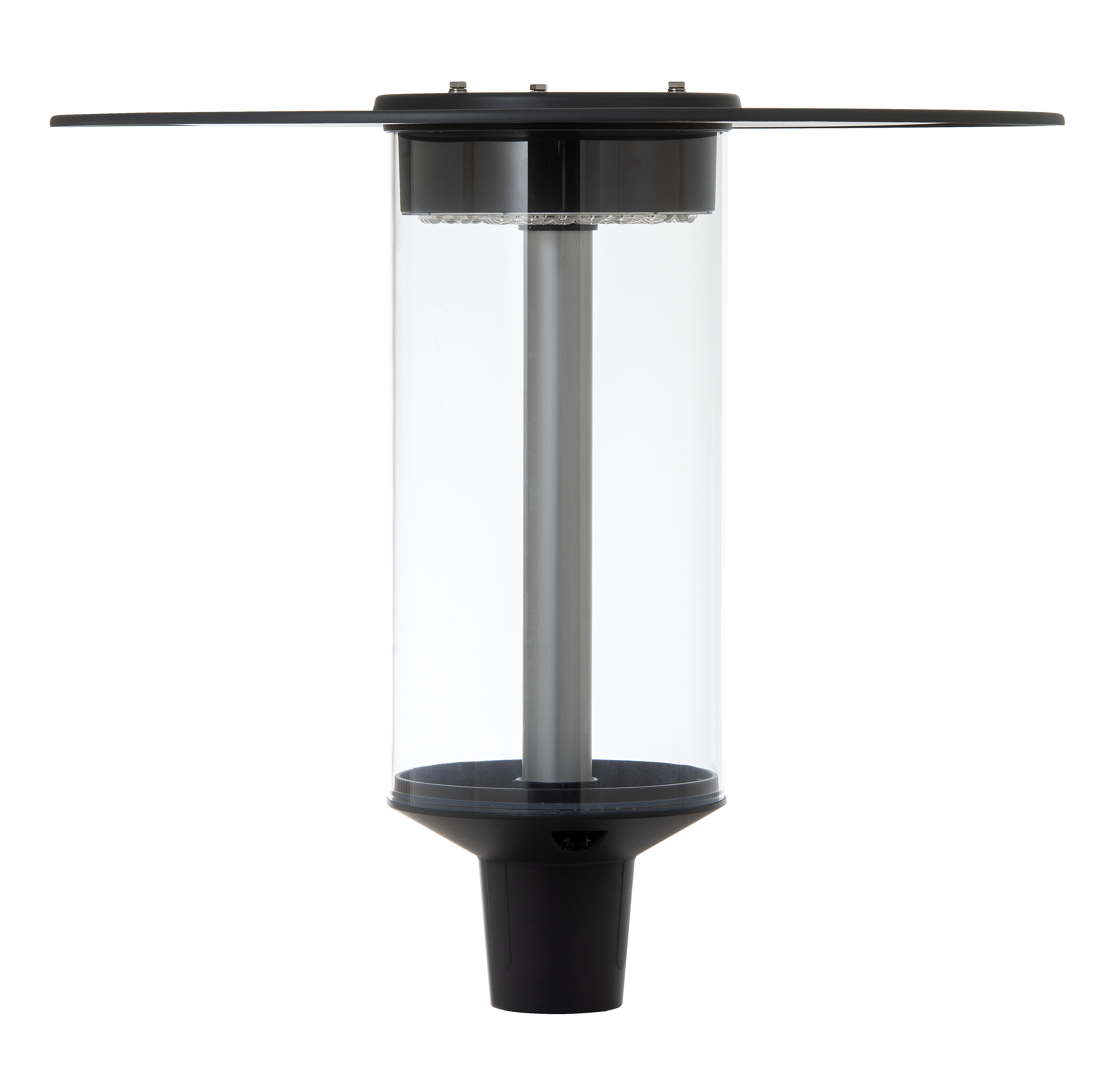

Runko painevalettua alumiinia. Hattu alumiinia ja kupu kirkasta UV-suojattua polykarbonaattia.
Harmaa, RAL 7024 ja musta, RAL 9005.
Suojausluokka I.
Pylväsasennus (60 mm).
Valaisin toimitetaan 4,5 metrin liitosjohdolla (H07RN-F). On/off ja Casambi 3 x 1,0 mm2. Dali ja Night Dim 5 x 1,5 mm2.
Tuulipinta-ala 1,1304 m2 yläpuolelta / 0,1086 m2 sivulta.
Asennuskorkeus 4–5 m.
Liitäntälaitteiden määrät:
On/off
B10A 8 kpl, B16A 13 kpl.
C10A 13 kpl, C16A 22 kpl, C20A 27 kpl.

Dali-2
B10A 12 kpl, B16A 20 kpl.
C10A 20 kpl, C16A 33 kpl.

Night Dim
B10A 12 kpl, B16A 20 kpl.
C10A 20 kpl, C16A 33 kpl.

Casambi
B10A 14 kpl, B16A 23 kpl.
C10A 23 kpl, C16A 38 kpl.

Värilämpötila 4000 K. CRI > 70 / Ra > 70.
MacAdam 5 SDCM.
IP65.
IK10.
Kiinteä led 33 W / 4500 lm.
On/off, Casambi sekä Dali-2 ja Night Dim, joissa molemmissa CLO-toiminto.
Käyttöympäristön lämpötila -30 … 35 °C, Casambi -25 … 35 °C.
Hyötyelinikä L70 100 000 h (Ta25°C).
Virtalähteen elinikä 100 000 h (Ta25°C).
Huurteenpoistoventtiili.

Projektikohtaisesti saatavana erilaisilla valovirtapaketeilla sekä tarpeisiin sopivilla liitosjohdoilla.

Koodi: A5ATLC-NIGHTDIM

Tekniset tiedot

Asennus

Asennustapa: Pylvään päähän
Enimmäismäärä valaisimia, johdonsuojakatkaisija B16: 20
Enimmäismäärä valaisimia, johdonsuojakatkaisija C16: 33
Kotelointiluokka (IP): IP65
Iskunkestävyysluokka: IK10
Valaisimen pintalämpötila on rajoitettu, luokka D, standardi DIN EN 60598-2-24: Ei
Kaapelointitapa: Päättyvä
Napojen lukumäärä: 5
Johtimen poikkipinta-ala (mm²): 1.5 mm²
Liitettävien johtimien poikkipinta-ala (min) (mm²): 1.5 mm²
Liitettävien johtimien poikkipinta-ala (max) (mm²): 2.5 mm²
Kytkentätapa: Muu

Rakenne

Valonlähteen tyyppi: LED, kiinteä
Sisältää valonlähteen: Kyllä
Lamppujen/moduulien lukumäärä: 1
Lampunpidin: Muu
Kotelon/suojuksen materiaali: Alumiini
Pinnan suojaus: Pinnoitettu jauhemaalauksella
Rungon väri: Musta
Suojuksen materiaali: Läpinäkyvä muovi
Solar powered: Ei
With integrated PV panel: Ei
Sisäinen paristo: Ei
Suitable for off-grid power system: Ei
Sisältää ohjauslaitteen: Kyllä
Vaihdettava liitäntälaite: Kyllä
Säädettävä optiikka: Ei
Sisältää 2019/2020/EU:n mukaisia tuotteita: Kyllä
Valonlähteen energiatehokkuusluokka (EU-säännös 2019/2015): D
Liitäntäkaapelilla: Kyllä
Kaapelin pituus (m): 4.5 m
Pylvässovitteen halkaisija (min) (mm): 60 mm
Pylvässovitteen halkaisija (max) (mm): 60 mm
Kiinnitystyyppi ilmaisin/kommunikaatio moduulille: Ei ole

Sähkötekniset tiedot

Jännitetyyppi: AC
Nimellisjännitealue (min) (V): 220 V
Nimellisjännitealue (max) (V): 240 V
Nimellisvirta-alue (min) (mA): 850 mA
Nimellisvirta-alue (max) (mA): 850 mA
Liitäntälaitteen tyyppi: Vakiovirtaohjattu LED- liitäntälaite
Suojausluokka (IEC 61140): I
Soveltuu lampputeholle (min) (W): 33 W
Soveltuu lampputeholle (max) (W): 33 W
Järjestelmän enimmäisteho (W): 33 W
Valaisimen tehokkuus (lm/W): 136 lm/W
Tehokerroin: 0.9

Himmennys ja ohjaus

Himmennettävä: Kyllä
Himmennys DALI-2: Ei
Himmennys 0-10 V: Ei
Himmennys 1-10 V: Ei
Himmennys DALI: Ei
Himmennys D4i: Ei
Himmennys DMX: Ei
Himmennys DSI: Ei
Himmennys potentiometri: Ei
Himmennys LineSwitch: Ei
Himmennys valmistajakohtainen: Ei
Himmennys verkkovirtamodulaatio: Ei
Himmennys laskevan reunan ohjaus: Ei
Himmennys nousevan reunan ohjaus: Ei
Himmennys ohjelmoitavissa: Kyllä
Himmennys RF: Ei
Himmennys Sine Wave Reduction: Ei
Hipaisuhimmennys: Ei
Himmennys Zigbee: Ei
Painonappihimmennys: Ei
Ilman himmennystoimintoa: Ei
Kaukosäädin: Ei ole
Langaton ohjaus: Ei
Vakiovalovirta-ohjaus (CLO): Kyllä
Ohjelmoitava valaistuksen ohjaus: Kyllä
Apple HomeKit -yhteensopiva: Ei
Google Assistant -yhteensopiva: Ei
Amazon Alexa -yhteensopiva: Ei
IFTTT-tuki: Ei
Zhaga-D4i certified: Ei
Bluetooth -ohjattava: Ei
Valotunnistimella: Ei
Sisältää liiketunnistuksen: Ei
Sisältää läsnäolotunnistimen: Ei

Valotekniset tiedot

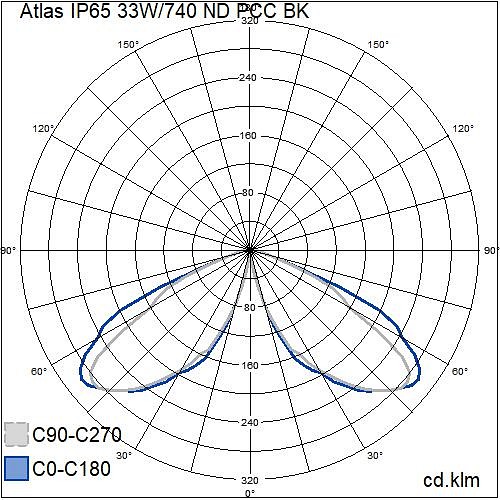

Valonjako: Hajottava linssi/optiikka/paneeli
Värin konsistenssi (MacAdamin ellipsi): SDCM5
Valaisimen mitoitettu valovirta (lm): 4500 lm
Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (min) (lm): 4500 lm
Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (max) (lm): 4500 lm
Valon väri (alphanumeric): Valkoinen
Värilämpötila-alue (min) (K): 4000 K
Värilämpötila-alue (max) (K): 4000 K
Värintoistoindeksi (CRI): 70-79

Elinikä ja suorituskyky

Valovirran pysyvyys, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%): 85 %
Valovirran pysyvyys, keskim. käyttöikä 100 000 h, ympäristölämpötila 25 °C: 70 %
Vikaantumisosuus, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%): 5 %
Vikaantumisosuus, keskim. käyttöikä 100 000 h, ympäristölämpötila 25 °C: 10 %
Valaisimen elinikä L70B50 Ta=25 °C (h): 100000 h
Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (min) (°C): -30 °C
Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (max) (°C): 35 °C
