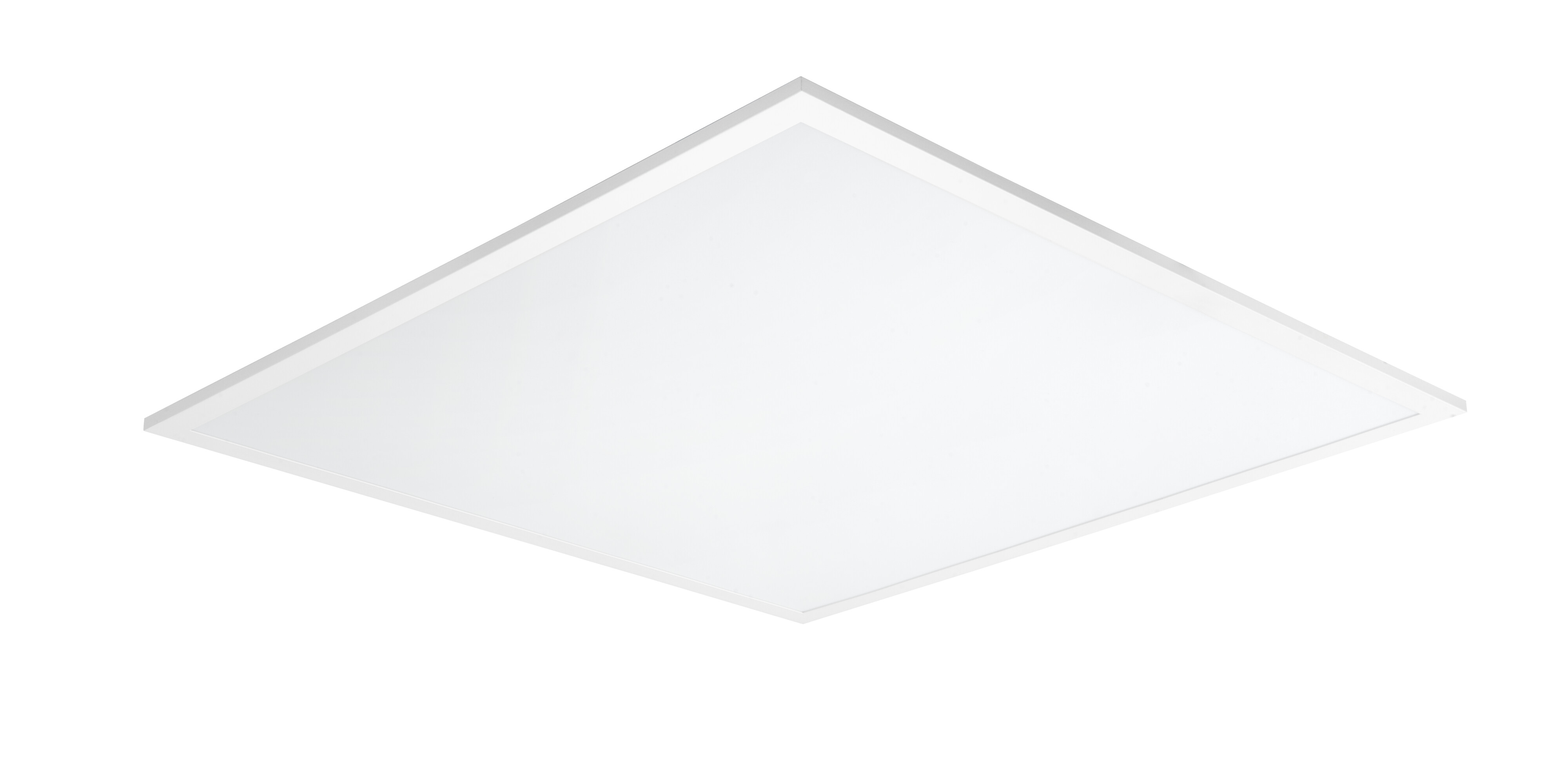

Plano IP20 28W/840 PSO WH
Plano Modularmatur 28W 4000K 2800lm Dim saknas; IP20; IK02; SK II; L70B50 100000h; LED ej utbytbar; Med ljuskälla; CRI>80; SDCM3; Lämplig för genomgående ledning; 5x2.5mm²; Kapsling al; Färg vit; Kupa Plast, opal; C16 max. 27

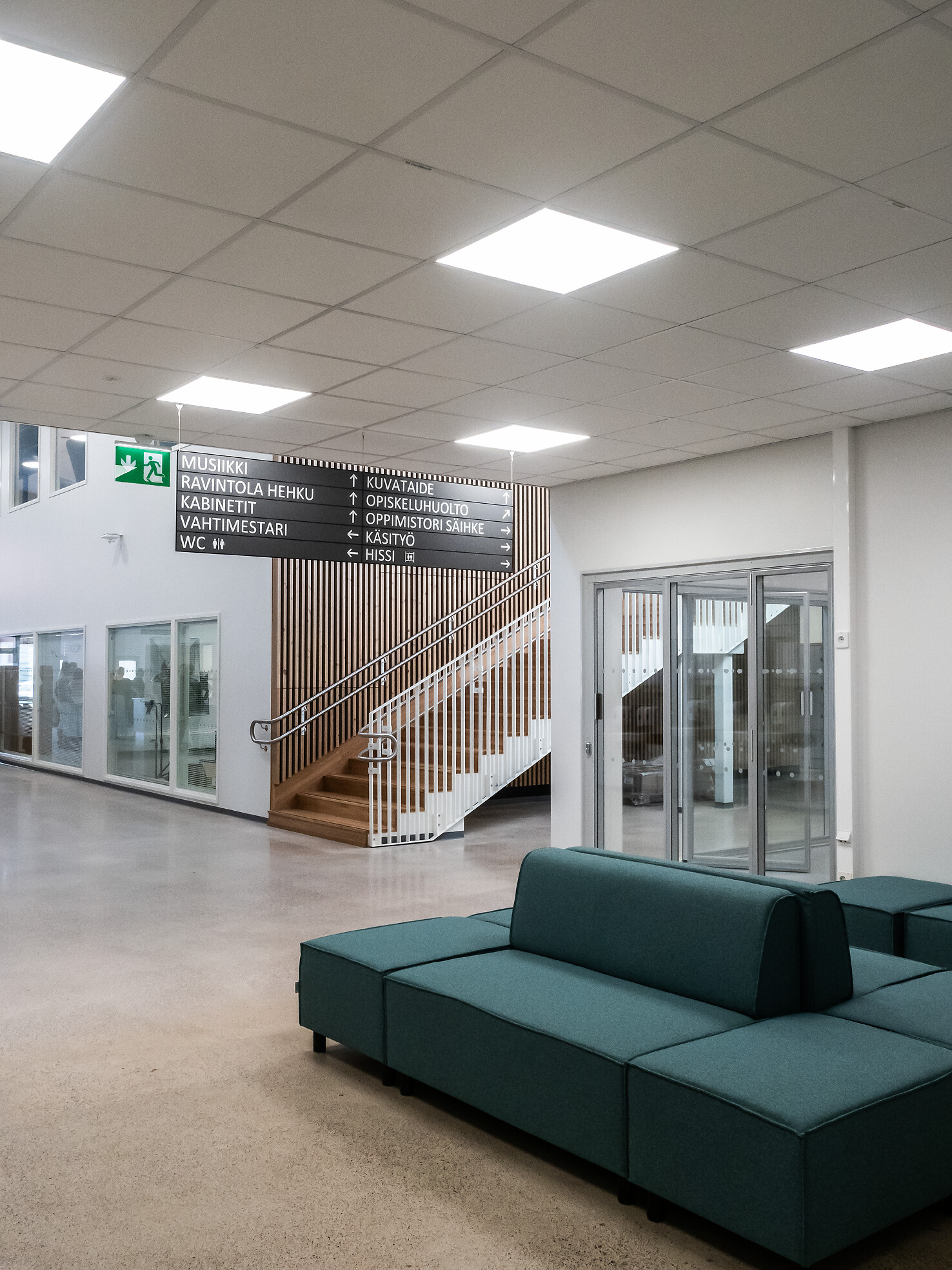

Plano är en kostnadseffektiv modularmatur som ger ett jämnt och behagligt ljus. Armaturen har lång livslängd och mångsidiga montagemöjligheter. Användningsområden är entréhallar, kontorslandskap, korridorer och andra offentliga utrymmen. Till armaturen finns monteringstillbehör som täckplåtar för den runda ljusöppningen och tillbehör för ytmontage och infällt montage.
Ram av aluminium, stomme av stål, kupa av polystyrene och linser av akryl.
Vit, RAL 9016.
Armaturens skyddsklass III.
Förkopplingsdonets skyddsklass II.
Montering i undertak med T-profil, infälld montering eller ytmontering med tillbehör.
Lämplig för vidarekoppling: on/off och Dali-2 max 5 x 2,5 mm2, Casambi 3 x 2,5 mm2, Dim 3 x 1,5 mm2.
Färgtemperatur 4000 K. CRI > 80 / Ra > 80.
MacAdam 3 SDCM.
IP20.
IK02.
On/off: 28 W 2800 lm / 36 W 3600 lm.
Dim: 32 W 3200 lm.
Dali-2 och Casambi: 28 W 2800 lm / 36 W 3600 lm.
On/off, Dali-2 med tryckknapps (230V), Casambi (Bluetooth mesh), Dim (bakkantsstyrning) och CLO-funktioner.
On/off och Casambi-serierna finns även med 3-meters Europlug-kabel H03VVH2-F 2 x 0,75 mm2.
Dali-2-certifierade styrenheter rekommenderas.
Maximalt antal led driftdon som ska anslutas till en tryckknapps är 60. Längden på kabeln mellan strömbrytaren och armaturen är max. 10 meter.
Omgivningstemperatur 0 … 25 °C.
Livslängd L70B50 100 000 h (Ta25°C).
Livslängd L80B10 60 000 h (Ta25°C).
Livslängd L90B10 35 000 h (Ta25°C).
Drivdonets livslängd 100 000 h.
Tillbehören inkluderar tre ytmonteringsram: vit (4146973), svart (A2PLKI) och grå (A2PLKJ). Också: takmonteringsram 600 x 600 (4297811), monteringssats för dolda listtak (4146933) och monteringsset (4146993). Finns också täckplattor 600*600 R400 (A2PLZC) och 600*600 R500 (A2PLZA). Ljusflödet från armaturen minskar med ungefär 30% med täckplattor (R500) och med ungefär 50% (R400).
WH = vit, DA2 = Dali-2, CA = Casambi, EU = Euro plug-in, PSO = polystyrene, opal, DIM = phase-cut dimming.
Går att få med måttillverkade anslutningskablar och mångsidiga snabbanslutningskablar efter projektets behov.
- Kod
- 4146829
Teknisk information
Montering
- Lämplig för väggmontering
- Nej
- Lämplig för pendelupphängning
- Nej
- Lämplig för takmontering
- Ja
- Lämplig för inbyggnad/infällnad
- Ja
- Lämplig för utanpåliggande montage
- Ja
- Lämplig för rampmontage
- Nej
- Lämplig för klämmontering
- Nej
- Anpassad för bildskärmsarbete (EN 12464-1)
- Nej
- Kapslingsklass (IP)
- IP20
- Skyddsklass (IP) baksida
- IP20
- Skyddsklass (IP) framsida
- IP20
- Max. antal armaturer per automatsäkring C10 (MCB)
- 16
- Max. antal armaturer per kretsbrytare B16
- 16
- Max. antal armaturer per kretsbrytare C16
- 27
- Slagtålighet (IK)
- IK02
- Armatur med begränsad yttemperatur "D" (EN 60598-2-24)
- Ja
- Lämplig för nödbelysning
- Nej
- Nöddriftsövervakningssystem
- Ingen
- Övertäckning med isolering
- Nej
- Typ av kabeldragning
- Lämplig för genomgående ledning
- Antal poler
- 5
- Ledararea (mm²)
- 2.5 mm²
- Typ anslutning
- Insticksklämma (snabbklämma)
- Anslutningsbar ledararea (min) (mm²)
- 1.5 mm²
- Anslutningsbar ledararea (max) (mm²)
- 2.5 mm²
Konstruktion
- Med monteringsdetaljer
- Ja
- Ljuskälla
- LED ej utbytbar
- Med ljuskälla
- Ja
- Lämplig för antal ljuskällor
- 1
- Lamphållare/sockel
- Övrigt
- Material hus/kapsling/stomme
- Aluminium
- Ytskydd hus/kapsling/stomme
- Pulverlackerad
- Färg hus/kapsling/stomme
- Vit
- Material kupa/kåpa
- Plast, opal
- Rasterutförande
- Ingen
- Drivdon ingår
- Ja
- Utbytbart drivdon
- Ja
- Energieffektivitetsklass ljuskälla (EU 2019/2015)
- E
- Innehåller produkt enligt 2019/2020/EU
- Ja
- Nöddriftförsörjningssystem
- Ingen
- Integrerad nödströmförsörjning
- Nej
- Med brytare
- Nej
- Med lufthål
- Nej
- Glödtrådstest (IEC 60695-2-11)
- 650 °C - 30 s
Elektrotekniska data
- Spänningstyp
- AC
- Märkspänning från (V)
- 220 V
- Märkspänning till (V)
- 240 V
- Märkström (min) (mA)
- 700 mA
- Märkström (max) (mA)
- 700 mA
- Drivdon
- LED-drivdon konstantström
- Skyddsklass (IEC 61140)
- II
- Lämplig för lampeffekt (min) (W)
- 28 W
- Lämplig för lampeffekt (max) (W)
- 28 W
- Ljusutbyte (min) (lm/W)
- 100 lm/W
- Ljusutbyte (max) (lm/W)
- 100 lm/W
- Max. systemeffekt (W)
- 28 W
- Ljusutbyte (lm/W)
- 100 lm/W
- Effektfaktor
- 0.9
- Distorsion (THD) (%)
- 20 %
- Distorsion (THD)
- 20 THD
Dimning och styrning
- Dimningsbar
- Nej
- Dimning 0-10 V
- Nej
- Dimning 1-10 V
- Nej
- Dimning DALI
- Nej
- Dimning DALI-2
- Nej
- Dimning DMX
- Nej
- Dimning DSI
- Nej
- Dimning LineSwitch
- Nej
- Dimning tillverkarspecifik
- Nej
- Dimning nätspänningsmodulering
- Nej
- Dimning bakkant (phase cut-off)
- Nej
- Dimning framkant (phase cut-on)
- Nej
- Dimning programmerbar
- Nej
- Dimning potentiometer (integrerad)
- Nej
- Dimning RF
- Nej
- Dimming sinusvåg (Sine Wave Reduction)
- Nej
- Dimning med touch
- Nej
- Dimning Zigbee
- Nej
- Dimmer med tryckknapp
- Nej
- Dimmerfunktion saknas
- Ja
- Med närvaroindikator
- Nej
- Med rörelsesensor
- Nej
- Med ljussensor
- Nej
- Konstant ljusflöde (CLO)
- Nej
- Bluetoothstyrd
- Nej
- Kompatibel med Casambi
- Nej
- Kompatibel med Apple HomeKit
- Nej
- Kompatibel med Google Assistant
- Nej
- Kompatibel med Amazon Alexa
- Nej
- Med stöd för IFTTT
- Nej
Fotometriska data
- Ljusfördelare/spridare
- Diffusorlins/-optik/-panel
- Ljusfördelning
- Symmetrisk
- Spridningsvinkel
- Öppen stråle
- Färgbeständighet (McAdam ellipse)
- SDCM3
- Ljusuttag
- Direkt
- Nominellt ljusflöde (IEC 62722-2-1) (min) (lm)
- 2800 lm
- Nominellt ljusflöde (IEC 62722-2-1) (max) (lm)
- 2800 lm
- Ljusfärg
- Vit
- Armaturljusflöde (lm)
- 2800 lm
- Färgtemperatur (min) (K)
- 4000 K
- Färgtemperatur (max) (K)
- 4000 K
- Flimmervärde Pst LM
- 1
- Färgtolkningsindex (CRI/Ra)
- 80-89
- Stroboskopeffektvärde SVM
- 0.4
- Fotobiologisk säkerhet (EN 62471)
- RG0
- Unified Glare Ratio (UGR)
- 22
- Färg på ljus justerbar
- Nej
- Justering ljusflöde
- Nej
- Justerbar ljusfördelning
- Nej
Livslängd och kapacitet
- Nominell livslängd L70/B50 vid 25 °C (h)
- 100000 h
- Nominell livstid L80/B50 vid 25 °C
- 60000 h
- Bibehållet ljusflöde vid genomsnittlig livslängd 35 000 tim (25 °C omgivning) (%)
- 90 %
- Bibehållet ljusflöde vid genomsnittlig livslängd 50 000 tim (25 °C omgivning) (%)
- 85 %
- Bibehållet ljusflöde vid genomsnittlig livslängd 75 000 tim (25 °C omgivning) (%)
- 80 %
- Bortfall vid genomsnittlig livslängd 35 000 tim (25 °C omgivning) (%)
- 5 %
- Bortfall vid genomsnittlig livslängd 50 000 tim (25 °C omgivning) (%)
- 10 %
- Bortfall vid genomsnittlig livslängd 75 000 tim (25°C omgivning) (%)
- 10 %
- Nominell omgivande temperatur (IEC62722-2-1) (min) (°C)
- 0 °C
- Nominell omgivande temperatur (IEC62722-2-1) (max) (°C)
- 25 °C
Mått
- Bredd (mm)
- 595 mm
- Höjd/djup (mm)
- 32 mm
- Längd (mm)
- 595 mm
- Bygglängd (mm)
- 600 mm
- Inbyggnadsbredd (mm)
- 600 mm
- Inbyggnadshöjd/djup (mm)
- 80 mm
| Produktbeskrivning | Kod | Elektriskt nummer (FIN) | Färgtemperatur | Ljusflöde | Effekt | Mått | |||
|---|---|---|---|---|---|---|---|---|---|
| Plano | |||||||||
|
Plano IP20 28W/840 PSO WH | 4146829 |
4146829 |
4000K |
2800lm |
28W |
595x595x32mm |
||
|
Plano IP20 36W/840 PSO WH | 4146831 |
4146831 |
4000K |
3600lm |
36W |
595x595x32mm |
||
| Produktbeskrivning | Kod | Elektriskt nummer (FIN) | Färgtemperatur | Ljusflöde | Effekt | Mått | |||
|---|---|---|---|---|---|---|---|---|---|
| Plano Dim | |||||||||
|
Plano IP20 32W/840 PSO DIM WH | 4146833 |
4146833 |
4000K |
3200lm |
32W |
595x595x32mm |
||
| Produktbeskrivning | Kod | Elektriskt nummer (FIN) | Färgtemperatur | Ljusflöde | Effekt | Mått | |||
|---|---|---|---|---|---|---|---|---|---|
| Plano Dali | |||||||||
|
Plano IP20 28W/840 PSO DA2 WH | 4146835 |
4146835 |
4000K |
2800lm |
28W |
595x595x32mm |
||
|
Plano IP20 36W/840 PSO DA2 WH | 4146837 |
4146837 |
4000K |
3600lm |
36W |
595x595x32mm |
||
| Produktbeskrivning | Kod | Elektriskt nummer (FIN) | Färgtemperatur | Ljusflöde | Effekt | Mått | |||
|---|---|---|---|---|---|---|---|---|---|
| Plano Casambi | |||||||||
|
Plano IP20 28W/840 PSO CA WH | A2PLAB-CA |
4000K |
2800lm |
28W |
595x595x32mm |
|||
|
Plano IP20 36W/840 PSO CA WH | 4146838 |
4146838 |
4000K |
3600lm |
36W |
595x595x32mm |
||
| Produktbeskrivning | Kod | Elektriskt nummer (FIN) | Färgtemperatur | Ljusflöde | Effekt | Mått | |||
|---|---|---|---|---|---|---|---|---|---|
| Plano EU-Plug PSO (3 m kabel) | |||||||||
|
Plano IP20 28W/840 PSO EU WH | A2PLAB-EU |
4000K |
2800lm |
28W |
595x595x32mm |
|||
|
Plano IP20 36W/840 PSO EU WH | A2PLAD-EU |
4000K |
3600lm |
36W |
595x595x32mm |
|||
| Produktbeskrivning | Kod | Elektriskt nummer (FIN) | Färgtemperatur | Ljusflöde | Effekt | Mått | |||
|---|---|---|---|---|---|---|---|---|---|
| Plano Dim EU Plug PSO (3m kabel) | |||||||||
|
Plano IP20 32W/840 PSO EU DIM WH | A2PLAF-EU |
4000K |
3200lm |
32W |
595x595x32mm |
|||
| Produktbeskrivning | Kod | Elektriskt nummer (FIN) | Färgtemperatur | Ljusflöde | Effekt | Mått | |||
|---|---|---|---|---|---|---|---|---|---|
| Plano Casambi EU-Plug PSO (3 m kabel) | |||||||||
|
Plano IP20 28W/840 PSO CAEU WH | A2PLAB-CAEU |
4000K |
2800lm |
28W |
595x595x32mm |
|||
|
Plano IP20 36W/840 PSO CAEU WH | A2PLAD-CAEU |
4000K |
3600lm |
36W |
595x595x32mm |
|||
- El-nummer (FIN)
- 4146829
- El-nummer (SWE)
- 7024466
- El-nummer (NOR)
- 3320172
- GTIN
- 6435200295279
- Airam-kod
- A2PLAB
- Kod
- 4146829
