Plano IP20 28W/840 PSO CA WH
Plano Modularmatur 28W 4000K 2800lm Dim programmerbar; Casambi; IP20; IK02; SK II; L70B50 100000h; LED ej utbytbar; Med ljuskälla; CRI>80; SDCM3; Lämplig för genomgående ledning; 3x2.5mm²; Kapsling al; Färg vit; Kupa Plast, opal; C16 max. 38
Plano är en kostnadseffektiv modularmatur som ger ett jämnt och behagligt ljus. Armaturen har lång livslängd och mångsidiga montagemöjligheter. Användningsområden är entréhallar, kontorslandskap, korridorer och andra offentliga utrymmen. Till armaturen finns monteringstillbehör som täckplåtar för den runda ljusöppningen och tillbehör för ytmontage och infällt montage.
Ram av aluminium, stomme av stål, kupa av polystyrene och linser av akryl.
Vit, RAL 9016.
Armaturens skyddsklass III.
Förkopplingsdonets skyddsklass II.
Montering i undertak med T-profil, infälld montering eller ytmontering med tillbehör.
Lämplig för vidarekoppling: on/off och Dali-2 max 5 x 2,5 mm2, Casambi 3 x 2,5 mm2, Dim 3 x 1,5 mm2.
Färgtemperatur 4000 K. CRI > 80 / Ra > 80.
MacAdam 3 SDCM.
IP20.
IK02.
On/off: 28 W 2800 lm / 36 W 3600 lm.
Dim: 32 W 3200 lm.
Dali-2 och Casambi: 28 W 2800 lm / 36 W 3600 lm.
On/off, Dali-2 med tryckknapps (230V), Casambi (Bluetooth mesh), Dim (bakkantsstyrning) och CLO-funktioner.
On/off och Casambi-serierna finns även med 3-meters Europlug-kabel H03VVH2-F 2 x 0,75 mm2.
Dali-2-certifierade styrenheter rekommenderas.
Maximalt antal led driftdon som ska anslutas till en tryckknapps är 60. Längden på kabeln mellan strömbrytaren och armaturen är max. 10 meter.
Omgivningstemperatur 0 … 25 °C.
Livslängd L70B50 100 000 h (Ta25°C).
Livslängd L80B10 60 000 h (Ta25°C).
Livslängd L90B10 35 000 h (Ta25°C).
Drivdonets livslängd 100 000 h.
Tillbehören inkluderar tre ytmonteringsram: vit (4146973), svart (A2PLKI) och grå (A2PLKJ). Också: takmonteringsram 600 x 600 (4297811), monteringssats för dolda listtak (4146933) och monteringsset (4146993). Finns också täckplattor 600*600 R400 (A2PLZC) och 600*600 R500 (A2PLZA). Ljusflödet från armaturen minskar med ungefär 30% med täckplattor (R500) och med ungefär 50% (R400).
WH = vit, DA2 = Dali-2, CA = Casambi, EU = Euro plug-in, PSO = polystyrene, opal, DIM = phase-cut dimming.
Går att få med måttillverkade anslutningskablar och mångsidiga snabbanslutningskablar efter projektets behov.
- Kod
- A2PLAB-CA
Nedladdningar
Teknisk information
- El-nummer (SWE)
- 7024469
- GTIN
- 6435200295378
- Airam-kod
- A2PLAB-CA
- Kod
- A2PLAB-CA
- Kompatibel med Apple HomeKit
- Nej
- Justerbar ljusfördelning
- Nej
- Dimning 1-10 V
- Nej
- Med ljussensor
- Nej
- Anslutningsbar ledararea (min) (mm²)
- 1.5
- Med lufthål
- Nej
- Kompatibel med Google Assistant
- Nej
- Ljusutbyte (max) (lm/W)
- 100

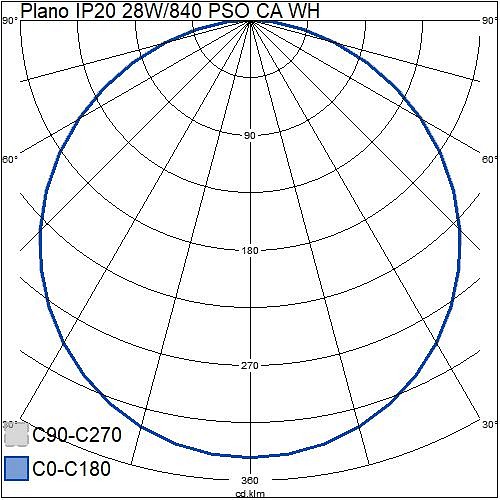

- Ljusfördelning
- Symmetrisk
- Spridningsvinkel
- Öppen stråle
- Anpassad för bildskärmsarbete (EN 12464-1)
- Nej
- Slagtålighet (IK)
- IK02
- Stroboskopeffektvärde SVM
- 0.4
- Med närvaroindikator
- Nej
- Dimning DSI
- Nej
- Nominellt ljusflöde (IEC 62722-2-1) (max) (lm)
- 2800
- Armaturljusflöde (lm)
- 2800
- Konstant ljusflöde (CLO)
- Ja
- Dimning bakkant (phase cut-off)
- Nej
- Med ljuskälla
- Ja
- Nominellt ljusflöde (IEC 62722-2-1) (min) (lm)
- 2800
- Dimmerfunktion saknas
- Nej
- Max. antal armaturer per kretsbrytare B16
- 23
- Material hus/kapsling/stomme
- Aluminium
- Bredd (mm)
- 595
- Lämplig för pendelupphängning
- Nej
- Rasterutförande
- Ingen
- Övertäckning med isolering
- Nej
- Flimmervärde Pst LM
- 1
- Bluetoothstyrd
- Ja
- Färg på ljus justerbar
- Nej
- Dimning DMX
- Nej
- Kompatibel med Casambi
- Ja
- Lamphållare/sockel
- Övrigt
- Drivdon
- LED-drivdon konstantström
- Lämplig för lampeffekt (min) (W)
- 28
- Dimning programmerbar
- Ja
- Med rörelsesensor
- Nej
- Med stöd för IFTTT
- Nej
- Dimning nätspänningsmodulering
- Nej
- Ljusfördelare/spridare
- Diffusorlins/-optik/-panel
- Dimning RF
- Nej
- Nöddriftsövervakningssystem
- Ingen
- Ljusutbyte (lm/W)
- 100
- Dimning 0-10 V
- Nej
- Distorsion (THD) (%)
- 5
- Höjd/djup (mm)
- 32
- Bortfall vid genomsnittlig livslängd 50 000 tim (25 °C omgivning) (%)
- 10
- Utbytbart drivdon
- Ja
- Spänningstyp
- AC
- Längd (mm)
- 595
- Dimning med touch
- Nej
- Fotobiologisk säkerhet (EN 62471)
- RG0
- Dimning potentiometer (integrerad)
- Nej
- Glödtrådstest (IEC 60695-2-11)
- 650 °C - 30 s
- Lämplig för väggmontering
- Nej
- Inbyggnadshöjd/djup (mm)
- 80
- Märkström (min) (mA)
- 700
- Med monteringsdetaljer
- Ja
- Lämplig för utanpåliggande montage
- Ja
- Ljusfärg
- Vit
- Färgtemperatur (max) (K)
- 4000
- Inbyggnadsbredd (mm)
- 600
- Nominell livslängd L70/B50 vid 25 °C (h)
- 100000
- Dimming sinusvåg (Sine Wave Reduction)
- Nej
- Färgtolkningsindex (CRI/Ra)
- 80-89
- Färgbeständighet (McAdam ellipse)
- SDCM3
- Märkspänning från (V)
- 220
- Anslutningsbar ledararea (max) (mm²)
- 2.5
- Dimning framkant (phase cut-on)
- Nej
- Bortfall vid genomsnittlig livslängd 75 000 tim (25°C omgivning) (%)
- 10
- Dimning DALI-2
- Nej
- Lämplig för inbyggnad/infällnad
- Ja
- Bortfall vid genomsnittlig livslängd 35 000 tim (25 °C omgivning) (%)
- 5
- Max. antal armaturer per kretsbrytare C16
- 38
- Nominell livstid L80/B50 vid 25 °C
- 60000
- Innehåller produkt enligt 2019/2020/EU
- Ja
- Drivdon ingår
- Ja
- Armatur med begränsad yttemperatur "D" (EN 60598-2-24)
- Ja
- Bibehållet ljusflöde vid genomsnittlig livslängd 35 000 tim (25 °C omgivning) (%)
- 90
- Skyddsklass (IP) framsida
- IP20
- Typ av kabeldragning
- Lämplig för genomgående ledning
- Dimmer med tryckknapp
- Nej
- Bygglängd (mm)
- 600
- Nöddriftförsörjningssystem
- Ingen
- Skyddsklass (IEC 61140)
- II
- Skyddsklass (IP) baksida
- IP20
- Effektfaktor
- 0.9
- Dimning Zigbee
- Nej
- Dimning DALI
- Nej
- Max. antal armaturer per automatsäkring C10 (MCB)
- 23
- Lämplig för klämmontering
- Nej
- Unified Glare Ratio (UGR)
- 22
- Kompatibel med Amazon Alexa
- Nej
- Dimningsbar
- Ja
- Dimning LineSwitch
- Nej
- Material kupa/kåpa
- Plast, opal
- Med brytare
- Nej
- Distorsion (THD)
- 5
- Ledararea (mm²)
- 2.5
- Nominell omgivande temperatur (IEC62722-2-1) (min) (°C)
- 0
- Lämplig för lampeffekt (max) (W)
- 28
- Märkspänning till (V)
- 240
- Färgtemperatur (min) (K)
- 4000
- Ljusutbyte (min) (lm/W)
- 100
- Lämplig för rampmontage
- Nej
- Energieffektivitetsklass ljuskälla (EU 2019/2015)
- E
- Färg hus/kapsling/stomme
- Vit
- Antal poler
- 3
- Lämplig för nödbelysning
- Nej
- Nominell omgivande temperatur (IEC62722-2-1) (max) (°C)
- 25
- Lämplig för antal ljuskällor
- 1
- Dimning tillverkarspecifik
- Nej
- Bibehållet ljusflöde vid genomsnittlig livslängd 75 000 tim (25 °C omgivning) (%)
- 80
- Ljusuttag
- Direkt
- Ytskydd hus/kapsling/stomme
- Pulverlackerad
- Lämplig för takmontering
- Ja
- Ljuskälla
- LED ej utbytbar
- Märkström (max) (mA)
- 700
- Bibehållet ljusflöde vid genomsnittlig livslängd 50 000 tim (25 °C omgivning) (%)
- 85
- Typ anslutning
- Insticksklämma (snabbklämma)
- Integrerad nödströmförsörjning
- Nej
- Kapslingsklass (IP)
- IP20
- Max. systemeffekt (W)
- 28
- Justering ljusflöde
- Nej
Produktversioner
Plano
| Produktbeskrivning | Kod | |
|---|---|---|
| Plano IP20 28W/840 PSO WH | 4146829 |
|
| Plano IP20 36W/840 PSO WH | 4146831 |
Plano Dim
| Produktbeskrivning | Kod | |
|---|---|---|
| Plano IP20 32W/840 PSO DIM WH | 4146833 |
Plano Dali
| Produktbeskrivning | Kod | |
|---|---|---|
| Plano IP20 28W/840 PSO DA2 WH | 4146835 |
|
| Plano IP20 36W/840 PSO DA2 WH | 4146837 |
Plano Casambi
| Produktbeskrivning | Kod | |
|---|---|---|
| Plano IP20 28W/840 PSO CA WH | A2PLAB-CA |
|
| Plano IP20 36W/840 PSO CA WH | 4146838 |
Plano EU-Plug PSO (3 m kabel)
| Produktbeskrivning | Kod | |
|---|---|---|
| Plano IP20 28W/840 PSO EU WH | A2PLAB-EU |
|
| Plano IP20 36W/840 PSO EU WH | A2PLAD-EU |
Plano Dim EU Plug PSO (3m kabel)
| Produktbeskrivning | Kod | |
|---|---|---|
| Plano IP20 32W/840 PSO EU DIM WH | A2PLAF-EU |
Plano Casambi EU-Plug PSO (3 m kabel)
| Produktbeskrivning | Kod | |
|---|---|---|
| Plano IP20 28W/840 PSO CAEU WH | A2PLAB-CAEU |
|
| Plano IP20 36W/840 PSO CAEU WH | A2PLAD-CAEU |
