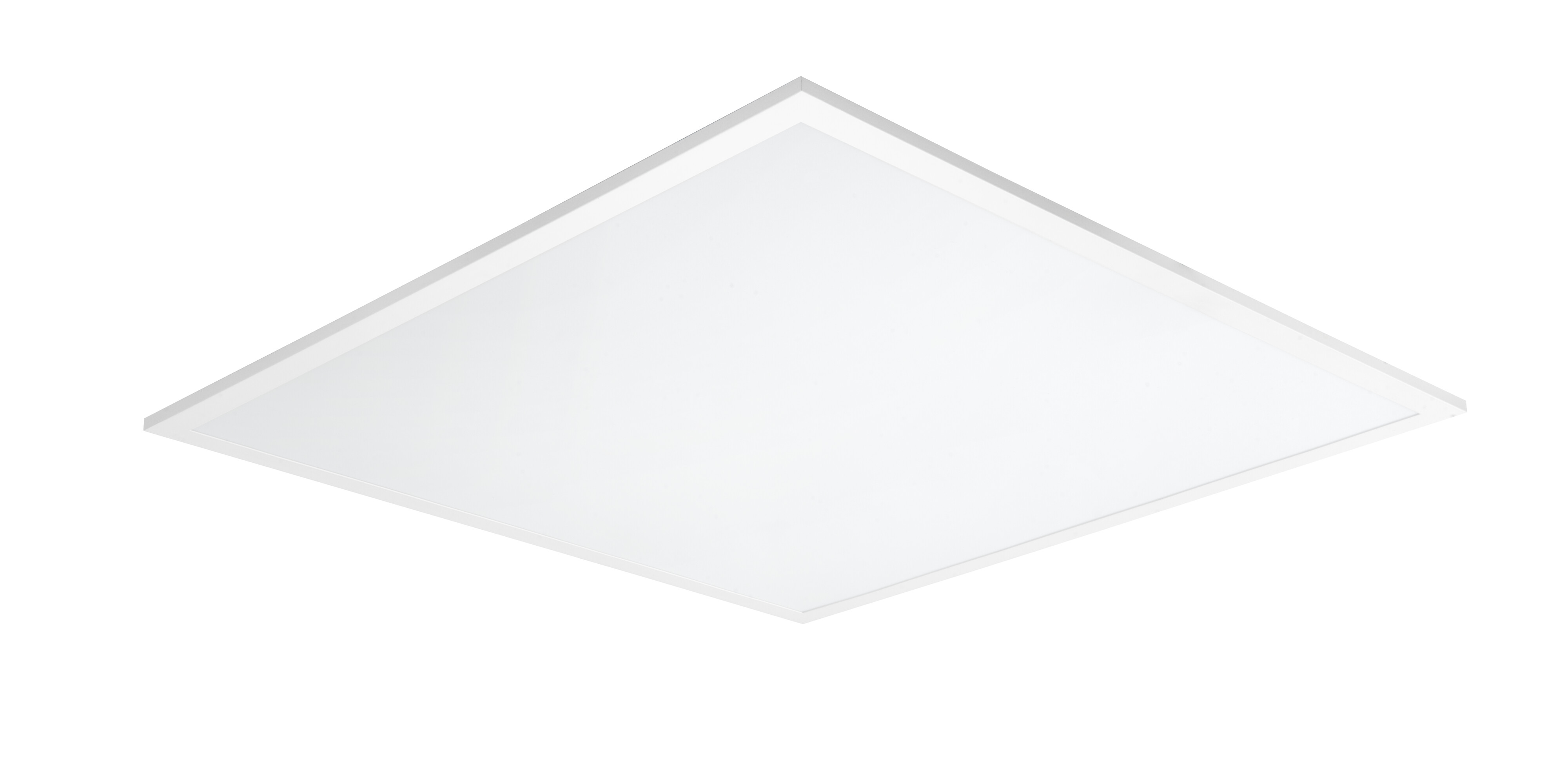

Plano IP20 28W/840 PSO DA2 WH
Plano Modularmatur 28W 4000K 2800lm Dim DALI-2; Dim programmerbar; Dim med tryckknapp; IP20; IK02; SK II; L70B50 100000h; LED ej utbytbar; Med ljuskälla; CRI>80; SDCM3; Lämplig för genomgående ledning; 5x2.5mm²; Kapsling al; Färg vit; Kupa Plast, opal; C16 max. 80

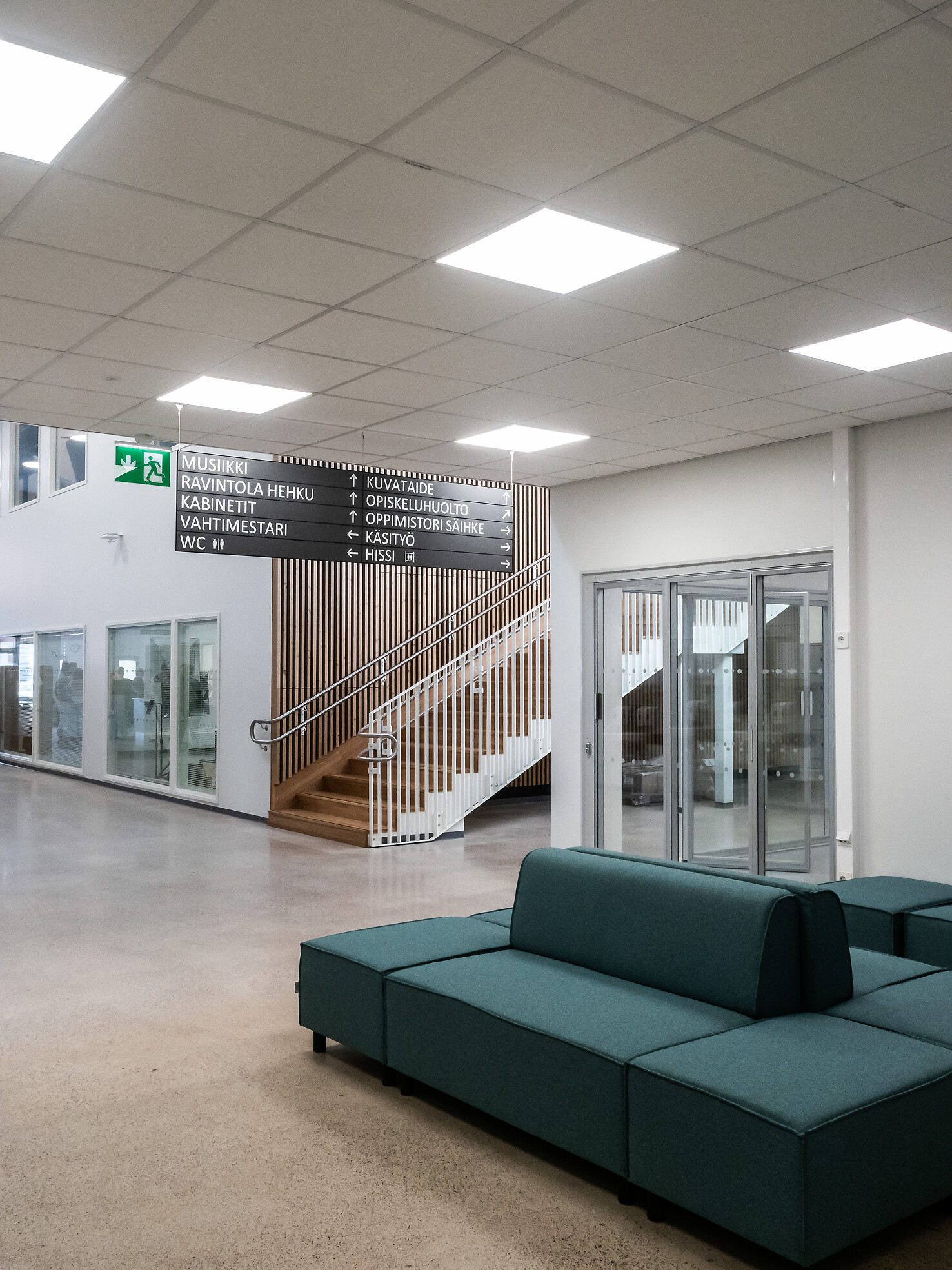

Plano är en kostnadseffektiv modularmatur som ger ett jämnt och behagligt ljus. Armaturen har lång livslängd och mångsidiga montagemöjligheter. Användningsområden är entréhallar, kontorslandskap, korridorer och andra offentliga utrymmen. Till armaturen finns monteringstillbehör som täckplåtar för den runda ljusöppningen och tillbehör för ytmontage och infällt montage.
Ram av aluminium, stomme av stål, kupa av polystyrene och linser av akryl.
Vit, RAL 9016.
Armaturens skyddsklass III.
Förkopplingsdonets skyddsklass II.
Montering i undertak med T-profil, infälld montering eller ytmontering med tillbehör.
Lämplig för vidarekoppling: on/off och Dali-2 max 5 x 2,5 mm2, Casambi 3 x 2,5 mm2, Dim 3 x 1,5 mm2.
Färgtemperatur 4000 K. CRI > 80 / Ra > 80.
MacAdam 3 SDCM.
IP20.
IK02.
On/off: 28 W 2800 lm / 36 W 3600 lm.
Dim: 32 W 3200 lm.
Dali-2 och Casambi: 28 W 2800 lm / 36 W 3600 lm.
On/off, Dali-2 med tryckknapps (230V), Casambi (Bluetooth mesh), Dim (bakkantsstyrning) och CLO-funktioner.
On/off och Casambi-serierna finns även med 3-meters Europlug-kabel H03VVH2-F 2 x 0,75 mm2.
Dali-2-certifierade styrenheter rekommenderas.
Maximalt antal led driftdon som ska anslutas till en tryckknapps är 60. Längden på kabeln mellan strömbrytaren och armaturen är max. 10 meter.
Omgivningstemperatur 0 … 25 °C.
Livslängd L70B50 100 000 h (Ta25°C).
Livslängd L80B10 60 000 h (Ta25°C).
Livslängd L90B10 35 000 h (Ta25°C).
Drivdonets livslängd 100 000 h.
Tillbehören inkluderar tre ytmonteringsram: vit (4146973), svart (A2PLKI) och grå (A2PLKJ). Också: takmonteringsram 600 x 600 (4297811), monteringssats för dolda listtak (4146933) och monteringsset (4146993). Finns också täckplattor 600*600 R400 (A2PLZC) och 600*600 R500 (A2PLZA). Ljusflödet från armaturen minskar med ungefär 30% med täckplattor (R500) och med ungefär 50% (R400).
WH = vit, DA2 = Dali-2, CA = Casambi, EU = Euro plug-in, PSO = polystyrene, opal, DIM = phase-cut dimming.
Går att få med måttillverkade anslutningskablar och mångsidiga snabbanslutningskablar efter projektets behov.
- Kod
- 4146835
Nedladdningar
Teknisk information
- El-nummer (FIN)
- 4146835
- El-nummer (SWE)
- 7022886
- GTIN
- 6435200295330
- Airam-kod
- A2PLAB-DALI
- Kod
- 4146835
- Längd (mm)
- 595
- Anpassad för bildskärmsarbete (EN 12464-1)
- Nej
- Lämplig för pendelupphängning
- Nej
- Nöddriftsövervakningssystem
- Ingen
- Ljusutbyte (max) (lm/W)
- 100
- Ljusfärg
- Vit
- Lamphållare/sockel
- Övrigt
- Lämplig för klämmontering
- Nej
- Dimning Zigbee
- Nej
- Färgtemperatur (max) (K)
- 4000
- Dimning framkant (phase cut-on)
- Nej
- Unified Glare Ratio (UGR)
- 22
- Antal poler
- 5
- Stroboskopeffektvärde SVM
- 0.4
- Anslutningsbar ledararea (min) (mm²)
- 1.5
- Distorsion (THD)
- 10
- Kompatibel med Google Assistant
- Nej
- Anslutningsbar ledararea (max) (mm²)
- 2.5
- Ledararea (mm²)
- 2.5
- Nominell livslängd L70/B50 vid 25 °C (h)
- 100000
- Dimning DMX
- Nej
- Med brytare
- Nej
- Innehåller produkt enligt 2019/2020/EU
- Ja
- Lämplig för nödbelysning
- Nej
- Med ljussensor
- Nej
- Fotobiologisk säkerhet (EN 62471)
- RG0
- Max. systemeffekt (W)
- 28
- Med närvaroindikator
- Nej
- Nöddriftförsörjningssystem
- Ingen
- Dimningsbar
- Ja
- Lämplig för takmontering
- Ja
- Utbytbart drivdon
- Ja
- Nominellt ljusflöde (IEC 62722-2-1) (max) (lm)
- 2800
- Dimming sinusvåg (Sine Wave Reduction)
- Nej
- Dimning programmerbar
- Ja
- Färg hus/kapsling/stomme
- Vit
- Integrerad nödströmförsörjning
- Nej
- Bibehållet ljusflöde vid genomsnittlig livslängd 50 000 tim (25 °C omgivning) (%)
- 85
- Kompatibel med Casambi
- Nej
- Justerbar ljusfördelning
- Nej
- Skyddsklass (IP) baksida
- IP20
- Bibehållet ljusflöde vid genomsnittlig livslängd 75 000 tim (25 °C omgivning) (%)
- 80
- Glödtrådstest (IEC 60695-2-11)
- 650 °C - 30 s
- Bibehållet ljusflöde vid genomsnittlig livslängd 35 000 tim (25 °C omgivning) (%)
- 90
- Inbyggnadsbredd (mm)
- 600
- Ytskydd hus/kapsling/stomme
- Pulverlackerad
- Med lufthål
- Nej
- Lämplig för antal ljuskällor
- 1
- Drivdon ingår
- Ja
- Dimning RF
- Nej
- Nominell omgivande temperatur (IEC62722-2-1) (min) (°C)
- 0
- Armaturljusflöde (lm)
- 2800
- Nominell livstid L80/B50 vid 25 °C
- 60000
- Med stöd för IFTTT
- Nej
- Bortfall vid genomsnittlig livslängd 50 000 tim (25 °C omgivning) (%)
- 10
- Armatur med begränsad yttemperatur "D" (EN 60598-2-24)
- Ja
- Dimning potentiometer (integrerad)
- Nej
- Slagtålighet (IK)
- IK02
- Max. antal armaturer per automatsäkring C10 (MCB)
- 48
- Bredd (mm)
- 595
- Lämplig för utanpåliggande montage
- Ja
- Ljusutbyte (lm/W)
- 100
- Dimmer med tryckknapp
- Ja
- Energieffektivitetsklass ljuskälla (EU 2019/2015)
- E
- Med rörelsesensor
- Nej
- Märkspänning till (V)
- 240
- Märkström (min) (mA)
- 700
- Typ av kabeldragning
- Lämplig för genomgående ledning
- Dimning 1-10 V
- Nej
- Färgtolkningsindex (CRI/Ra)
- 80-89
- Dimning DSI
- Nej
- Ljusuttag
- Direkt
- Bortfall vid genomsnittlig livslängd 35 000 tim (25 °C omgivning) (%)
- 5
- Lämplig för lampeffekt (min) (W)
- 28
- Dimmerfunktion saknas
- Nej
- Skyddsklass (IP) framsida
- IP20
- Flimmervärde Pst LM
- 1
- Bluetoothstyrd
- Nej
- Dimning 0-10 V
- Nej
- Typ anslutning
- Insticksklämma (snabbklämma)
- Med ljuskälla
- Ja
- Max. antal armaturer per kretsbrytare C16
- 80
- Bortfall vid genomsnittlig livslängd 75 000 tim (25°C omgivning) (%)
- 10
- Ljuskälla
- LED ej utbytbar
- Rasterutförande
- Ingen
- Ljusfördelare/spridare
- Diffusorlins/-optik/-panel
- Övertäckning med isolering
- Nej
- Distorsion (THD) (%)
- 10
- Inbyggnadshöjd/djup (mm)
- 80
- Lämplig för rampmontage
- Nej
- Dimning DALI-2
- Ja
- Märkspänning från (V)
- 220
- Lämplig för inbyggnad/infällnad
- Ja
- Dimning tillverkarspecifik
- Nej
- Drivdon
- LED-drivdon konstantström
- Färgtemperatur (min) (K)
- 4000
- Kapslingsklass (IP)
- IP20
- Effektfaktor
- 0.9
- Spridningsvinkel
- Öppen stråle
- Nominellt ljusflöde (IEC 62722-2-1) (min) (lm)
- 2800
- Justering ljusflöde
- Nej
- Lämplig för lampeffekt (max) (W)
- 28
- Skyddsklass (IEC 61140)
- II
- Dimning DALI
- Ja
- Ljusfördelning
- Symmetrisk
- Ljusutbyte (min) (lm/W)
- 100
- Spänningstyp
- AC
- Färg på ljus justerbar
- Nej
- Bygglängd (mm)
- 600
- Kompatibel med Apple HomeKit
- Nej
- Dimning LineSwitch
- Nej
- Material hus/kapsling/stomme
- Aluminium
- Med monteringsdetaljer
- Ja
- Konstant ljusflöde (CLO)
- Ja
- Kompatibel med Amazon Alexa
- Nej
- Höjd/djup (mm)
- 32
- Nominell omgivande temperatur (IEC62722-2-1) (max) (°C)
- 25
- Färgbeständighet (McAdam ellipse)
- SDCM3
- Dimning bakkant (phase cut-off)
- Nej
- Lämplig för väggmontering
- Nej
- Dimning med touch
- Nej
- Dimning nätspänningsmodulering
- Nej
- Märkström (max) (mA)
- 700
- Material kupa/kåpa
- Plast, opal
- Max. antal armaturer per kretsbrytare B16
- 47
Produktversioner
Plano
| Produktbeskrivning | Kod | |
|---|---|---|
| Plano IP20 28W/840 PSO WH | 4146829 |
|
| Plano IP20 36W/840 PSO WH | 4146831 |
Plano Dim
| Produktbeskrivning | Kod | |
|---|---|---|
| Plano IP20 32W/840 PSO DIM WH | 4146833 |
Plano Dali
| Produktbeskrivning | Kod | |
|---|---|---|
| Plano IP20 28W/840 PSO DA2 WH | 4146835 |
|
| Plano IP20 36W/840 PSO DA2 WH | 4146837 |
Plano Casambi
| Produktbeskrivning | Kod | |
|---|---|---|
| Plano IP20 28W/840 PSO CA WH | A2PLAB-CA |
|
| Plano IP20 36W/840 PSO CA WH | 4146838 |
Plano EU-Plug PSO (3 m kabel)
| Produktbeskrivning | Kod | |
|---|---|---|
| Plano IP20 28W/840 PSO EU WH | A2PLAB-EU |
|
| Plano IP20 36W/840 PSO EU WH | A2PLAD-EU |
Plano Dim EU Plug PSO (3m kabel)
| Produktbeskrivning | Kod | |
|---|---|---|
| Plano IP20 32W/840 PSO EU DIM WH | A2PLAF-EU |
Plano Casambi EU-Plug PSO (3 m kabel)
| Produktbeskrivning | Kod | |
|---|---|---|
| Plano IP20 28W/840 PSO CAEU WH | A2PLAB-CAEU |
|
| Plano IP20 36W/840 PSO CAEU WH | A2PLAD-CAEU |
