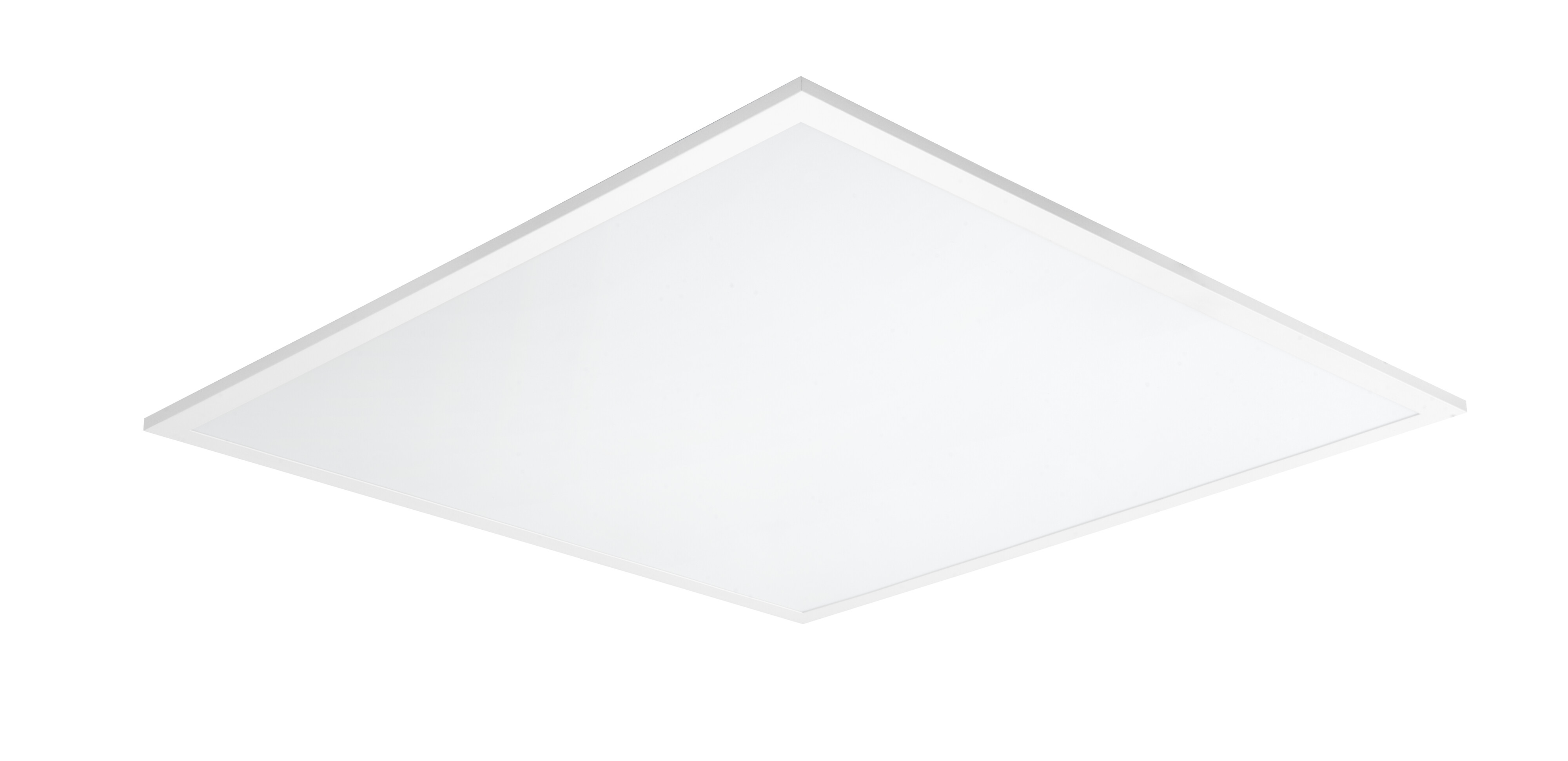

Plano IP20 28W/840 PSO EU WH
Plano Modularmatur 28W 4000K 2800lm Dim saknas; IP20; IK02; SK II; L70B50 100000h; LED ej utbytbar; Med ljuskälla; CRI>80; SDCM3; Avslutning; 2x0.75mm²; Kapsling al; Färg vit; Kupa Plast, opal; C16 max. 27

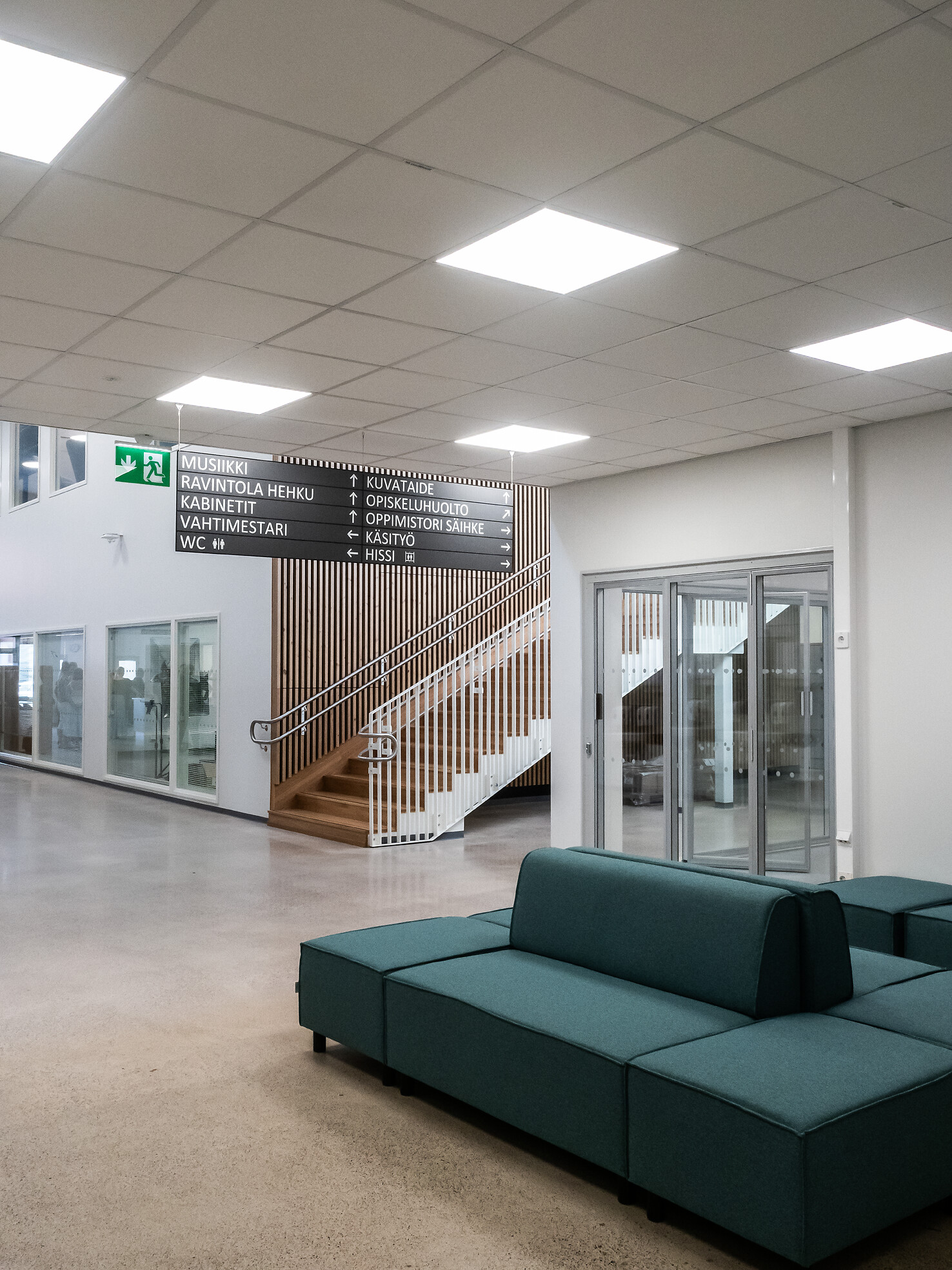

Plano är en kostnadseffektiv modularmatur som ger ett jämnt och behagligt ljus. Armaturen har lång livslängd och mångsidiga montagemöjligheter. Användningsområden är entréhallar, kontorslandskap, korridorer och andra offentliga utrymmen. Till armaturen finns monteringstillbehör som täckplåtar för den runda ljusöppningen och tillbehör för ytmontage och infällt montage.
Ram av aluminium, stomme av stål, kupa av polystyrene och linser av akryl.
Vit, RAL 9016.
Armaturens skyddsklass III.
Förkopplingsdonets skyddsklass II.
Montering i undertak med T-profil, infälld montering eller ytmontering med tillbehör.
Lämplig för vidarekoppling: on/off och Dali-2 max 5 x 2,5 mm2, Casambi 3 x 2,5 mm2, Dim 3 x 1,5 mm2.
Färgtemperatur 4000 K. CRI > 80 / Ra > 80.
MacAdam 3 SDCM.
IP20.
IK02.
On/off: 28 W 2800 lm / 36 W 3600 lm.
Dim: 32 W 3200 lm.
Dali-2 och Casambi: 28 W 2800 lm / 36 W 3600 lm.
On/off, Dali-2 med tryckknapps (230V), Casambi (Bluetooth mesh), Dim (bakkantsstyrning) och CLO-funktioner.
On/off och Casambi-serierna finns även med 3-meters Europlug-kabel H03VVH2-F 2 x 0,75 mm2.
Dali-2-certifierade styrenheter rekommenderas.
Maximalt antal led driftdon som ska anslutas till en tryckknapps är 60. Längden på kabeln mellan strömbrytaren och armaturen är max. 10 meter.
Omgivningstemperatur 0 … 25 °C.
Livslängd L70B50 100 000 h (Ta25°C).
Livslängd L80B10 60 000 h (Ta25°C).
Livslängd L90B10 35 000 h (Ta25°C).
Drivdonets livslängd 100 000 h.
Tillbehören inkluderar tre ytmonteringsram: vit (4146973), svart (A2PLKI) och grå (A2PLKJ). Också: takmonteringsram 600 x 600 (4297811), monteringssats för dolda listtak (4146933) och monteringsset (4146993). Finns också täckplattor 600*600 R400 (A2PLZC) och 600*600 R500 (A2PLZA). Ljusflödet från armaturen minskar med ungefär 30% med täckplattor (R500) och med ungefär 50% (R400).
WH = vit, DA2 = Dali-2, CA = Casambi, EU = Euro plug-in, PSO = polystyrene, opal, DIM = phase-cut dimming.
Går att få med måttillverkade anslutningskablar och mångsidiga snabbanslutningskablar efter projektets behov.
- Kod
- A2PLAB-EU
Nedladdningar
Teknisk information
- El-nummer (SWE)
- 7022890
- GTIN
- 6435200295415
- Airam-kod
- A2PLAB-EU
- Kod
- A2PLAB-EU
- Märkspänning från (V)
- 220
- Med monteringsdetaljer
- Ja
- Anslutningsbar ledararea (max) (mm²)
- 2.5
- Ljusutbyte (max) (lm/W)
- 100
- Innehåller produkt enligt 2019/2020/EU
- Ja
- Dimning nätspänningsmodulering
- Nej
- Kompatibel med Apple HomeKit
- Nej
- Dimning programmerbar
- Nej
- Dimning RF
- Nej
- Dimning 1-10 V
- Nej
- Dimning tillverkarspecifik
- Nej
- Höjd/djup (mm)
- 32
- Lämplig för pendelupphängning
- Nej
- Max. antal armaturer per automatsäkring C10 (MCB)
- 16
- Spänningstyp
- AC
- Stroboskopeffektvärde SVM
- 0.4
- Lämplig för utanpåliggande montage
- Ja
- Typ anslutning
- Plugg (hane)
- Konstant ljusflöde (CLO)
- Nej
- Med ljuskälla
- Ja
- Bredd (mm)
- 595
- Effektfaktor
- 0.9
- Bortfall vid genomsnittlig livslängd 75 000 tim (25°C omgivning) (%)
- 10
- Med stöd för IFTTT
- Nej
- Ytskydd hus/kapsling/stomme
- Pulverlackerad
- Justerbar ljusfördelning
- Nej
- Lämplig för väggmontering
- Nej
- Dimningsbar
- Nej
- Dimning DSI
- Nej
- Med brytare
- Nej
- Inbyggnadshöjd/djup (mm)
- 80
- Med ljussensor
- Nej
- Färgtemperatur (min) (K)
- 4000
- Dimning med touch
- Nej
- Integrerad nödströmförsörjning
- Nej
- Skyddsklass (IP) framsida
- IP20
- Ljusfördelning
- Symmetrisk
- Färg på ljus justerbar
- Nej
- Dimmer med tryckknapp
- Nej
- Material kupa/kåpa
- Plast, opal
- Ljusutbyte (min) (lm/W)
- 100
- Armatur med begränsad yttemperatur "D" (EN 60598-2-24)
- Ja
- Dimmerfunktion saknas
- Ja
- Lämplig för antal ljuskällor
- 1
- Dimning framkant (phase cut-on)
- Nej
- Rasterutförande
- Ingen
- Dimning 0-10 V
- Nej
- Nöddriftsövervakningssystem
- Ingen
- Bibehållet ljusflöde vid genomsnittlig livslängd 75 000 tim (25 °C omgivning) (%)
- 80
- Anslutningsbar ledararea (min) (mm²)
- 1.5
- Bortfall vid genomsnittlig livslängd 50 000 tim (25 °C omgivning) (%)
- 10
- Lämplig för takmontering
- Ja
- Bygglängd (mm)
- 600
- Nominellt ljusflöde (IEC 62722-2-1) (max) (lm)
- 2800
- Unified Glare Ratio (UGR)
- 22
- Armaturljusflöde (lm)
- 2800
- Ljusfärg
- Vit
- Antal poler
- 2
- Max. antal armaturer per kretsbrytare B16
- 16
- Färgbeständighet (McAdam ellipse)
- SDCM3
- Lämplig för klämmontering
- Nej
- Slagtålighet (IK)
- IK02
- Nominellt ljusflöde (IEC 62722-2-1) (min) (lm)
- 2800
- Dimming sinusvåg (Sine Wave Reduction)
- Nej
- Färgtolkningsindex (CRI/Ra)
- 80-89
- Lämplig för inbyggnad/infällnad
- Ja
- Dimning potentiometer (integrerad)
- Nej
- Bluetoothstyrd
- Nej
- Ljusfördelare/spridare
- Diffusorlins/-optik/-panel
- Nominell livstid L80/B50 vid 25 °C
- 60000
- Lamphållare/sockel
- Övrigt
- Dimning LineSwitch
- Nej
- Distorsion (THD) (%)
- 20
- Inbyggnadsbredd (mm)
- 600
- Spridningsvinkel
- Öppen stråle
- Utbytbart drivdon
- Ja
- Drivdon ingår
- Ja
- Ljusutbyte (lm/W)
- 100
- Märkström (min) (mA)
- 700
- Längd (mm)
- 595
- Kompatibel med Casambi
- Nej
- Övertäckning med isolering
- Nej
- Max. antal armaturer per kretsbrytare C16
- 27
- Dimning bakkant (phase cut-off)
- Nej
- Fotobiologisk säkerhet (EN 62471)
- RG0
- Dimning DMX
- Nej
- Dimning DALI-2
- Nej
- Glödtrådstest (IEC 60695-2-11)
- 650 °C - 30 s
- Typ av kabeldragning
- Avslutning
- Märkspänning till (V)
- 240
- Drivdon
- LED-drivdon konstantström
- Distorsion (THD)
- 20
- Märkström (max) (mA)
- 700
- Med lufthål
- Nej
- Flimmervärde Pst LM
- 1
- Färgtemperatur (max) (K)
- 4000
- Bortfall vid genomsnittlig livslängd 35 000 tim (25 °C omgivning) (%)
- 5
- Ljusuttag
- Direkt
- Skyddsklass (IEC 61140)
- II
- Skyddsklass (IP) baksida
- IP20
- Lämplig för lampeffekt (min) (W)
- 28
- Nöddriftförsörjningssystem
- Ingen
- Ljuskälla
- LED ej utbytbar
- Dimning Zigbee
- Nej
- Bibehållet ljusflöde vid genomsnittlig livslängd 50 000 tim (25 °C omgivning) (%)
- 85
- Färg hus/kapsling/stomme
- Vit
- Kompatibel med Amazon Alexa
- Nej
- Kompatibel med Google Assistant
- Nej
- Lämplig för nödbelysning
- Nej
- Anpassad för bildskärmsarbete (EN 12464-1)
- Nej
- Material hus/kapsling/stomme
- Aluminium
- Bibehållet ljusflöde vid genomsnittlig livslängd 35 000 tim (25 °C omgivning) (%)
- 90
- Nominell livslängd L70/B50 vid 25 °C (h)
- 100000
- Justering ljusflöde
- Nej
- Med rörelsesensor
- Nej
- Lämplig för lampeffekt (max) (W)
- 28
- Nominell omgivande temperatur (IEC62722-2-1) (min) (°C)
- 0
- Nominell omgivande temperatur (IEC62722-2-1) (max) (°C)
- 25
- Ledararea (mm²)
- 0.75
- Max. systemeffekt (W)
- 28
- Lämplig för rampmontage
- Nej
- Dimning DALI
- Nej
- Energieffektivitetsklass ljuskälla (EU 2019/2015)
- E
- Kapslingsklass (IP)
- IP20
- Med närvaroindikator
- Nej
Produktversioner
| Produktbeskrivning | Kod | |
|---|---|---|
| Plano IP20 28W/840 PSO WH | 4146829 |
|
| Plano IP20 36W/840 PSO WH | 4146831 |
|
| Plano IP20 32W/840 PSO DIM WH | 4146833 |
|
| Plano IP20 28W/840 PSO DA2 WH | 4146835 |
|
| Plano IP20 36W/840 PSO DA2 WH | 4146837 |
|
| Plano IP20 28W/840 PSO CA WH | A2PLAB-CA |
|
| Plano IP20 36W/840 PSO CA WH | 4146838 |
|
| Plano IP20 28W/840 PSO EU WH | A2PLAB-EU |
|
| Plano IP20 36W/840 PSO EU WH | A2PLAD-EU |
|
| Plano IP20 32W/840 PSO EU DIM WH | A2PLAF-EU |
|
| Plano IP20 28W/840 PSO CAEU WH | A2PLAB-CAEU |
|
| Plano IP20 36W/840 PSO CAEU WH | A2PLAD-CAEU |
