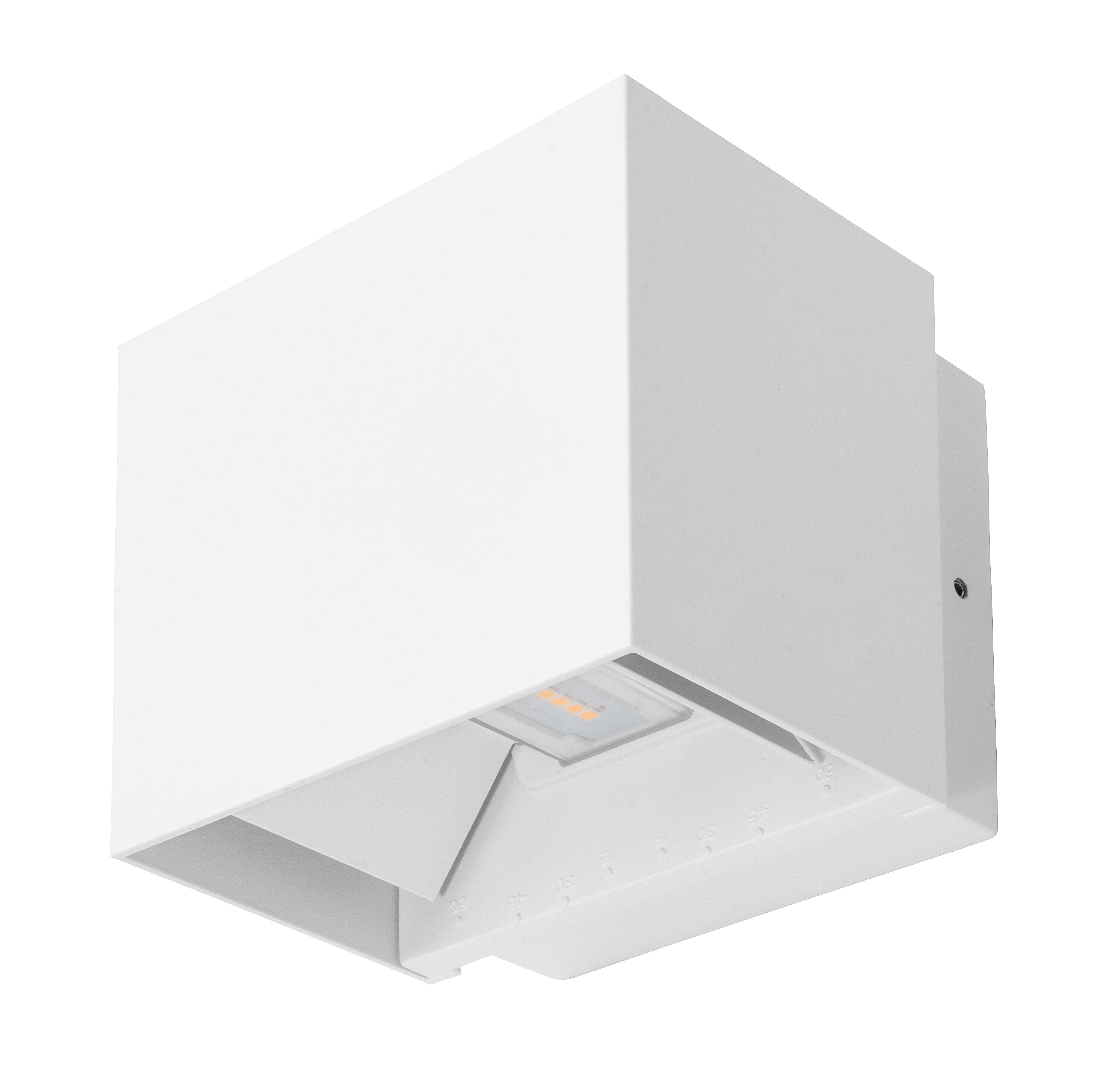

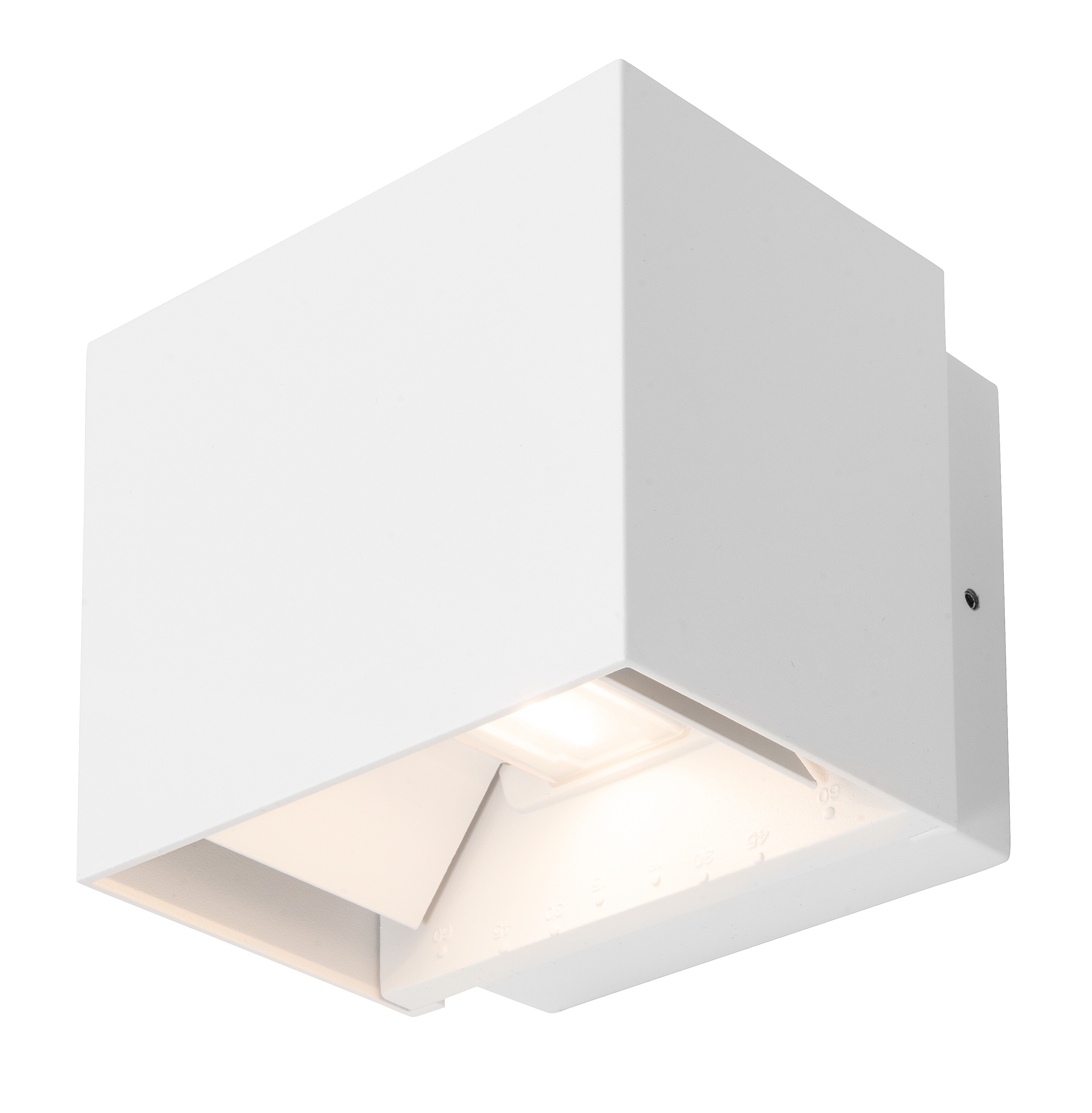

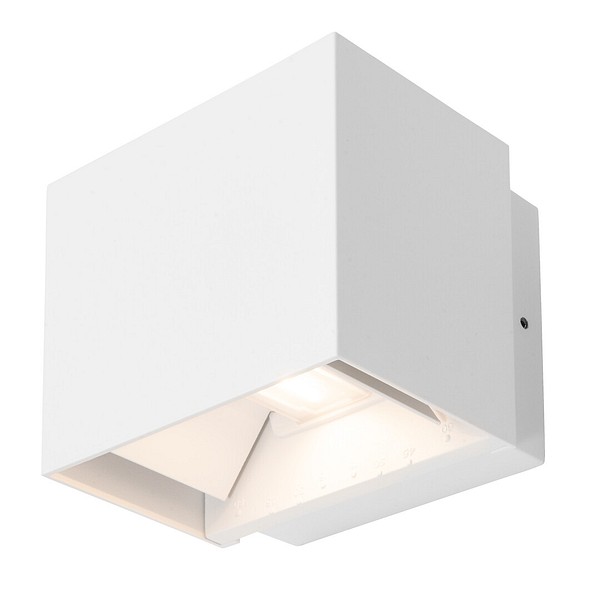

Brick Double

Brick Double IP65 10W/930 WH

Brick Double Exteriör väggarmatur 10W 3000K 700lm Dim saknas; IP65; IK06; SK I; L70B50 75000h; LED ej utbytbar; CRI>90; SDCM3; Lämplig för genomgående ledning; 3x2.5mm²; Kapsling al; Färg vit; Kupa Plast, transparent; C16 max. 189

Se produktinformation
Kod
4546518

Teknisk information

Montering

Lämplig för väggmontering
Ja
Lämplig för pendelupphängning
Nej
Lämplig för takmontering
Nej
Lämplig för inbyggnad/infällnad
Nej
Lämplig för utanpåliggande montage
Ja
Lämplig för rampmontage
Nej
Lämplig för klämmontering
Nej
Anpassad för bildskärmsarbete (EN 12464-1)
Nej
Kapslingsklass (IP)
IP65
Skyddsklass (IP) baksida
IP65
Skyddsklass (IP) framsida
IP65
Max. antal armaturer per automatsäkring C10 (MCB)
178
Max. antal armaturer per kretsbrytare B16
178
Max. antal armaturer per kretsbrytare C16
189
Slagtålighet (IK)
IK06
Armatur med begränsad yttemperatur "D" (EN 60598-2-24)
Nej
Lämplig för nödbelysning
Nej
Nöddriftsövervakningssystem
Ingen
Övertäckning med isolering
-
Typ av kabeldragning
Lämplig för genomgående ledning
Antal poler
3
Ledararea (mm²)
2.5 mm²
Typ anslutning
Insticksklämma (snabbklämma)
Anslutningsbar ledararea (min) (mm²)
1.5 mm²
Anslutningsbar ledararea (max) (mm²)
2.5 mm²

Konstruktion

Med monteringsdetaljer
Ja
Ljuskälla
LED ej utbytbar
Med ljuskälla
Ja
Lämplig för antal ljuskällor
1
Lamphållare/sockel
Övrigt
Material hus/kapsling/stomme
Aluminium
Ytskydd hus/kapsling/stomme
Pulverlackerad
Färg hus/kapsling/stomme
Vit
Material kupa/kåpa
Plast, transparent
Rasterutförande
Ingen
Drivdon ingår
Ja
Utbytbart drivdon
Nej
Energieffektivitetsklass ljuskälla (EU 2019/2015)
E
Innehåller produkt enligt 2019/2020/EU
Ja
Nöddriftförsörjningssystem
Ingen
Integrerad nödströmförsörjning
Nej
Med brytare
Nej
Med lufthål
Nej
Glödtrådstest (IEC 60695-2-11)
750 °C - 30 s

Elektrotekniska data

Spänningstyp
AC
Märkspänning från (V)
220 V
Märkspänning till (V)
240 V
Märkström (min) (mA)
140 mA
Märkström (max) (mA)
140 mA
Drivdon
LED-drivdon konstantström
Skyddsklass (IEC 61140)
I
Lämplig för lampeffekt (min) (W)
10 W
Lämplig för lampeffekt (max) (W)
10 W
Ljusutbyte (min) (lm/W)
70 lm/W
Ljusutbyte (max) (lm/W)
70 lm/W
Max. systemeffekt (W)
10 W
Ljusutbyte (lm/W)
70 lm/W
Effektfaktor
0.9
Distorsion (THD) (%)
20 %
Distorsion (THD)
20 THD

Dimning och styrning

Dimningsbar
Nej
Dimning 0-10 V
Nej
Dimning 1-10 V
Nej
Dimning DALI
Nej
Dimning DALI-2
Nej
Dimning DMX
Nej
Dimning DSI
Nej
Dimning LineSwitch
Nej
Dimning tillverkarspecifik
Nej
Dimning nätspänningsmodulering
Nej
Dimning bakkant (phase cut-off)
Nej
Dimning framkant (phase cut-on)
Nej
Dimning programmerbar
Nej
Dimning potentiometer (integrerad)
Nej
Dimning RF
Nej
Dimming sinusvåg (Sine Wave Reduction)
Nej
Dimning med touch
Nej
Dimning Zigbee
Nej
Dimmer med tryckknapp
Nej
Dimmerfunktion saknas
Ja
Med närvaroindikator
Nej
Med rörelsesensor
Nej
Med ljussensor
Nej
Konstant ljusflöde (CLO)
Nej
Bluetoothstyrd
Nej
Kompatibel med Casambi
Nej
Kompatibel med Apple HomeKit
Nej
Kompatibel med Google Assistant
Nej
Kompatibel med Amazon Alexa
Nej
Med stöd för IFTTT
Nej

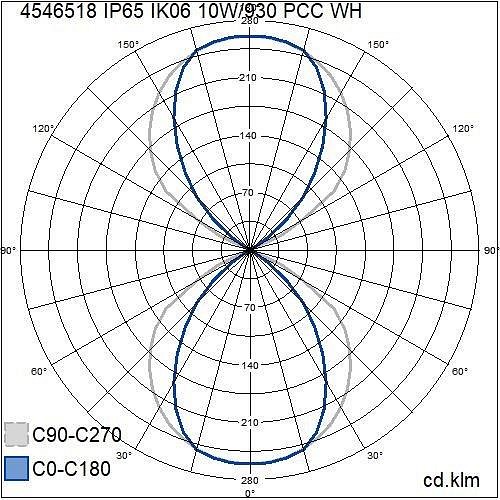

Fotometriska data

Ljusfördelare/spridare
Diffusorlins/-optik/-panel
Ljusfördelning
Symmetrisk/asymmetrisk
Spridningsvinkel
Variabel strålvinkel
Färgbeständighet (McAdam ellipse)
SDCM3
Ljusuttag
Direkt/indirekt
Nominellt ljusflöde (IEC 62722-2-1) (min) (lm)
700 lm
Nominellt ljusflöde (IEC 62722-2-1) (max) (lm)
700 lm
Ljusfärg
Vit
Armaturljusflöde (lm)
700 lm
Färgtemperatur (min) (K)
3000 K
Färgtemperatur (max) (K)
3000 K
Flimmervärde Pst LM
1
Färgtolkningsindex (CRI/Ra)
90-100
Stroboskopeffektvärde SVM
0.4
Fotobiologisk säkerhet (EN 62471)
RG0
Färg på ljus justerbar
Nej
Justering ljusflöde
Nej
Justerbar ljusfördelning
Steglöst reglerbar

Livslängd och kapacitet

Nominell livslängd L70/B50 vid 25 °C (h)
75000 h
Nominell livstid L80/B50 vid 25 °C
50000 h
Bibehållet ljusflöde vid genomsnittlig livslängd 35 000 tim (25 °C omgivning) (%)
95 %
Bibehållet ljusflöde vid genomsnittlig livslängd 50 000 tim (25 °C omgivning) (%)
80 %
Bibehållet ljusflöde vid genomsnittlig livslängd 75 000 tim (25 °C omgivning) (%)
75 %
Bortfall vid genomsnittlig livslängd 35 000 tim (25 °C omgivning) (%)
5 %
Bortfall vid genomsnittlig livslängd 50 000 tim (25 °C omgivning) (%)
5 %
Bortfall vid genomsnittlig livslängd 75 000 tim (25°C omgivning) (%)
10 %
Nominell omgivande temperatur (IEC62722-2-1) (min) (°C)
-30 °C
Nominell omgivande temperatur (IEC62722-2-1) (max) (°C)
25 °C

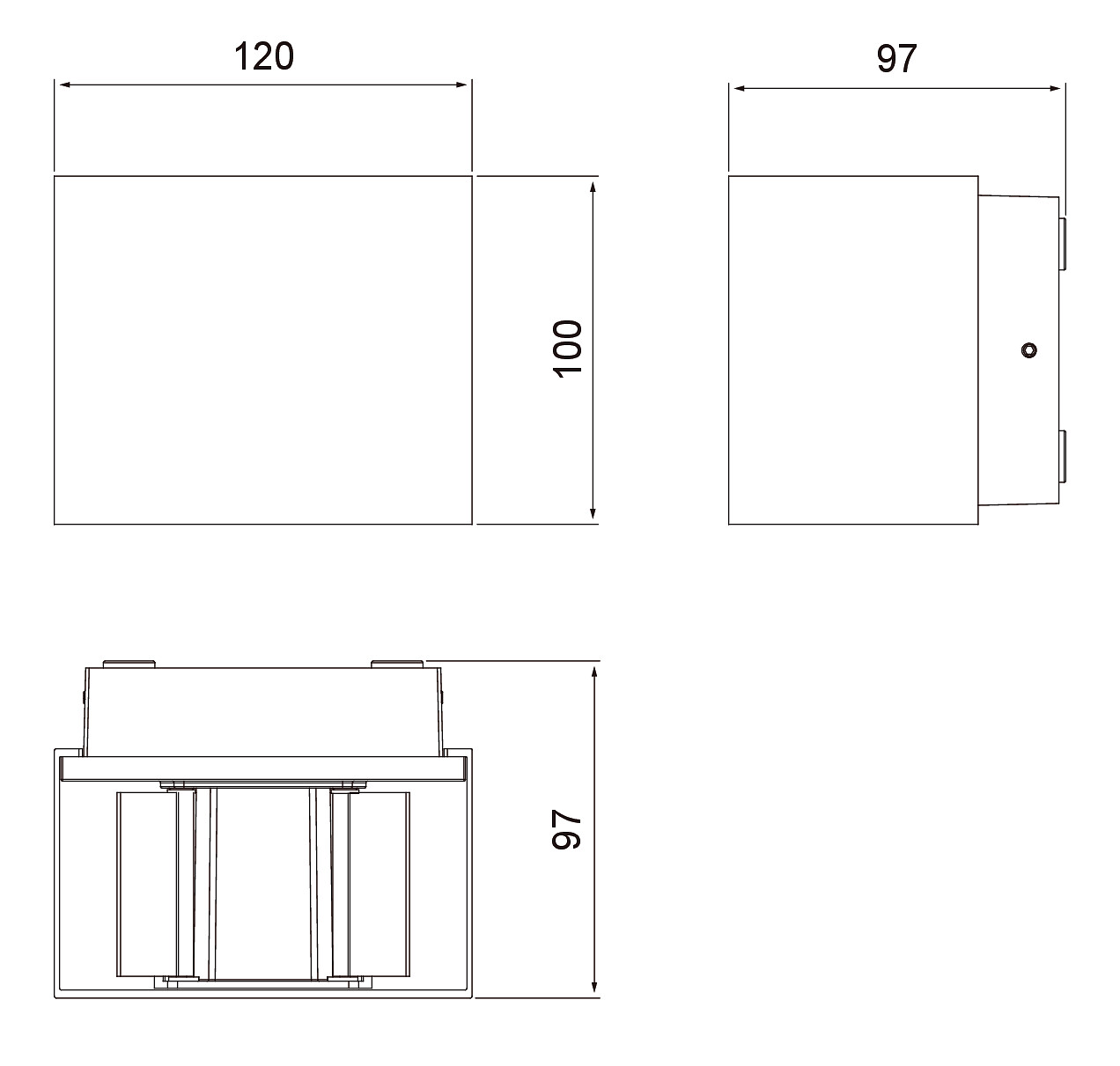

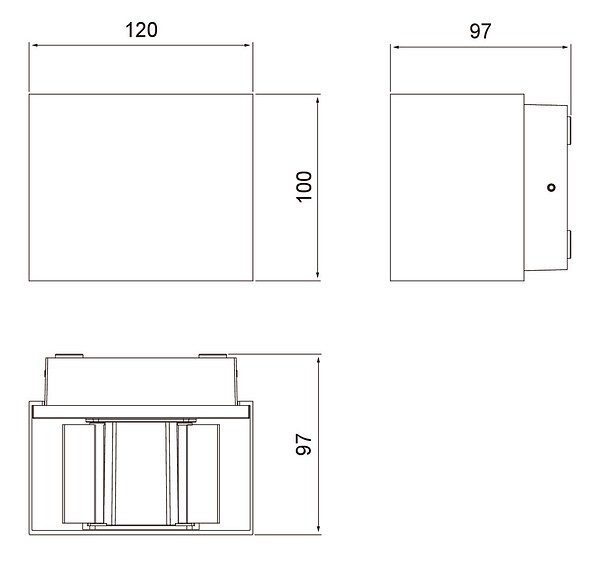

Mått

Bredd (mm)
120 mm
Höjd/djup (mm)
100 mm
Längd (mm)
97 mm
