Highbay IP65 150W/840 WB DA2 PCC
Highbay Syväsäteilijä 150W 4000K 21000lm Valon jakautuminen (symmetrinen/epäsymmetrinen) Symmetrinen; Him DALI; IP65; IK10; SL I; L70B50 100000h; LED kiinteä; CRI>80; SDCM5; Soveltuu läpijohdotukseen; 5x2.5mm²; Kotelo al; Väri mus; C16 maks. 9

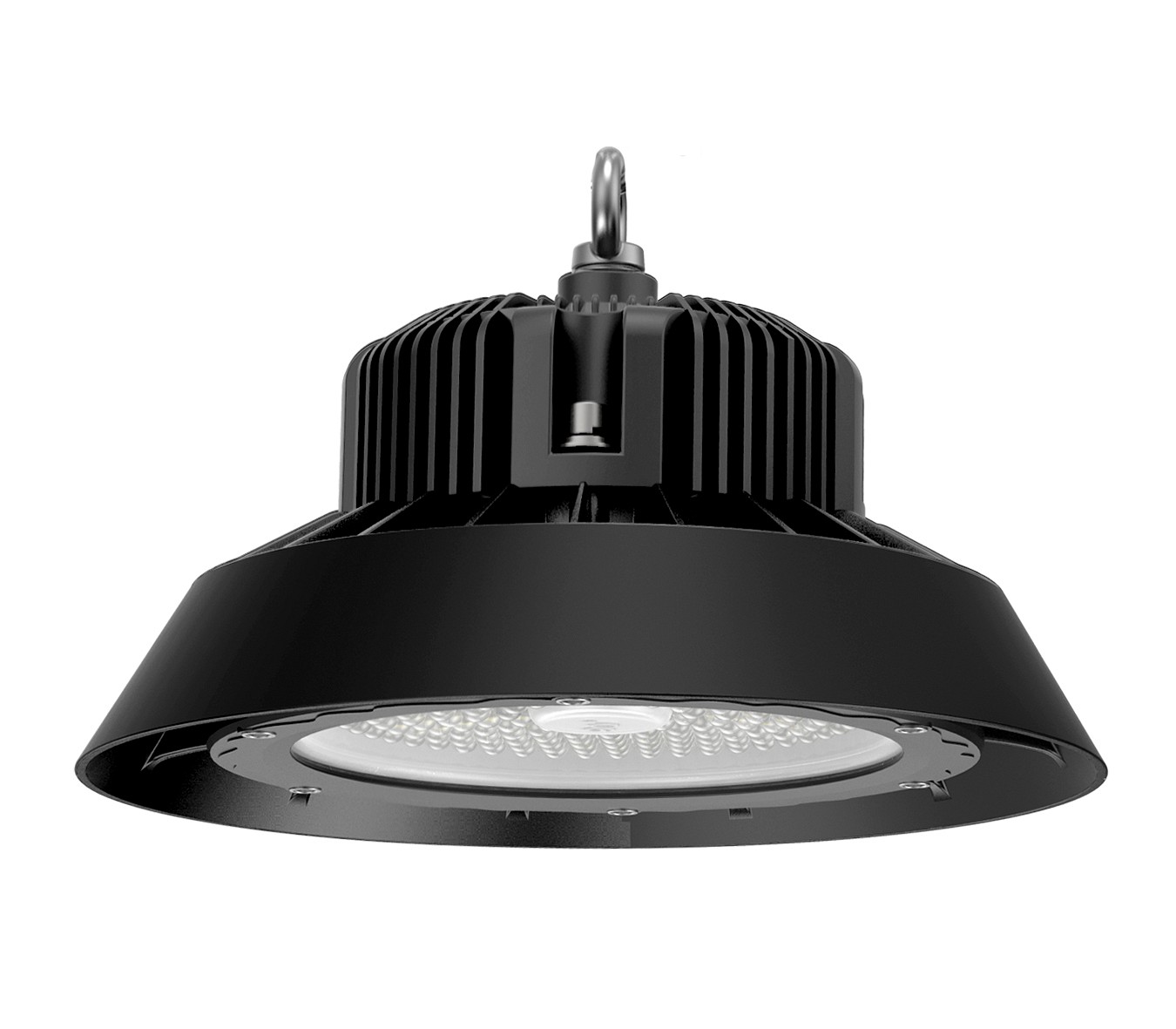

Energiatehokas syväsäteilijäsarja Highbay valaisee korkeita tiloja. Käyttökohteita ovat erilaiset varastohallit ja aulat sekä muut korkeaa asennuskorkeutta vaativat tilat. Sarjasta löytyy kolme eri tehoa ja se on saatavana Dali-2-versiona sekä langattomana ohjausratkaisuna. Energiatehokkuus jopa 140 lm / W. Dali-2-versiot voidaan räätälöidä langattomaan valaistuksen ohjaukseen. Lisävarusteena kiinnityssanka.
Runko painevalettua alumiinia, kupu iskunkestävää, UV-suojattua polykarbonaattia.
Musta, RAL 9017.
Suojausluokka I.
Asennus valaisinripustuskiskoon ja kattoon, ripustus joko kettingillä tai vaijerilla.
Asennuskorkeus 5–12 m.
Dali-2-mallit ketjutettavissa 5 x 2,5 mm2.
Casambi-mallit ketjutettavissa 3 x 2,5 mm2.
Värilämpötila 4000 K. CRI > 80 / Ra > 80.
IP65.
IK10.
Kiinteä led 90 W / 12 600 lm, 150 W / 21 000 lm, 240 W / 36 000 lm.
MacAdam 5 SDCM.
Dali-2- ja Casambi-mallit 90 W, 150 W ja 240 W.
Dali-2- ja Casambi-mallit kiinteällä kytkentärasialla.
Käyttöympäristön lämpötila -30 … 45 °C.
Hyötyelinikä L70 100 000 h (Ta35°C).
Hyötyelinikä L90 35 000 h.
Virtalähteen elinikä 100 000 h.
Projektikohtaisesti saatavana myös ActiveAhead-ratkaisuina. Saatavana myös erilaisilla liitosjohtoratkaisuilla.
- Koodi
- 4310659
Tekniset tiedot
Asennus
- Asennustapa
- Riippuva
- Soveltuu lisävaloksi
- Ei
- Kotelointiluokka (IP)
- IP65
- Iskunkestävyysluokka
- IK10
- Pallosuojattu
- Ei
- Valaisimen pintalämpötila on rajoitettu, luokka D, standardi DIN EN 60598-2-24
- Kyllä
- Soveltuu turvavalaistukseen
- Ei
- Kaapelointitapa
- Soveltuu läpijohdotukseen
- Napojen lukumäärä
- 5
- Johtimen poikkipinta-ala (mm²)
- 2.5 mm²
- Kytkentätapa
- Pistokepuristin / jousiliitin
- Enimmäismäärä valaisimia, johdonsuojakatkaisija B16
- 5
- Enimmäismäärä valaisimia, johdonsuojakatkaisija C16
- 9
Rakenne
- Valonlähteen tyyppi
- LED, kiinteä
- Sisältää valonlähteen
- Kyllä
- Lamppujen/moduulien lukumäärä
- 1
- Lampunpidin
- Muu
- Kotelon/suojuksen materiaali
- Alumiini
- Rungon väri
- Musta
- Vaihdettava liitäntälaite
- Kyllä
- Sisältää ohjauslaitteen
- Kyllä
- Heijastin
- Ei ole
- Valonlähteen energiatehokkuusluokka (EU-säännös 2019/2015)
- Ei vaadita
- Integroitu varateholähde
- Ei
- Hehkulankatesti IEC 60695-2-11 mukaan
- 750 °C - 30 s
- Sisältää suojakannen/-kuvun
- Ei
Sähkötekniset tiedot
- Jännitetyyppi
- AC
- Nimellisjännitealue (min) (V)
- 220 V
- Nimellisjännitealue (max) (V)
- 240 V
- Liitäntälaitteen tyyppi
- Vakiovirtaohjattu LED- liitäntälaite
- Suojausluokka (IEC 61140)
- I
- Soveltuu lampputeholle (min) (W)
- 150 W
- Soveltuu lampputeholle (max) (W)
- 150 W
- Järjestelmän enimmäisteho (W)
- 150 W
- Valaisimen tehokkuus (lm/W)
- 140 lm/W
- Kokonaisharmoninen särö (THD)
- 11 THD
- Tehokerroin
- 0.9
Himmennys ja ohjaus
- Himmennys 0-10 V
- Ei
- Himmennys 1-10 V
- Ei
- Himmennys DALI
- Kyllä
- Himmennys DMX
- Ei
- Himmennys DSI
- Ei
- Himmennys laskevan reunan ohjaus
- Ei
- Himmennys nousevan reunan ohjaus
- Ei
- Himmennys potentiometri
- Ei
- Himmennys LineSwitch
- Ei
- Himmennys valmistajakohtainen
- Ei
- Himmennys verkkovirtamodulaatio
- Ei
- Himmennys ohjelmoitavissa
- Ei
- Himmennys RF
- Ei
- Himmennys Sine Wave Reduction
- Ei
- Hipaisuhimmennys
- Ei
- Himmennys Zigbee
- Ei
- Painonappihimmennys
- Ei
- Ilman himmennystoimintoa
- Ei
- Vakiovalovirta-ohjaus (CLO)
- Ei
- Bluetooth -ohjattava
- Ei

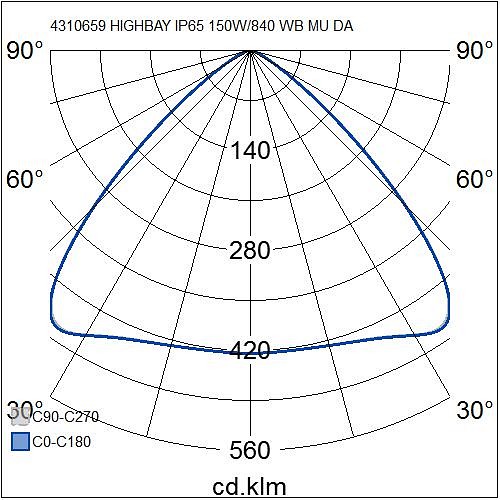

Valotekniset tiedot
- Valonjako
- Polttopistelinssi
- Valon jakautuminen (symmetrinen/epäsymmetrinen)
- Symmetrinen
- Avauskulma (määritelty alue)
- Erittäin leveä säde >80°
- Värin konsistenssi (MacAdamin ellipsi)
- SDCM5
- Valaisimen mitoitettu valovirta (lm)
- 21000 lm
- Valon väri (alphanumeric)
- Valkoinen
- Värilämpötila-alue (min) (K)
- 4000 K
- Värilämpötila-alue (max) (K)
- 4000 K
- Värintoistoindeksi (CRI)
- 80-89
- Fotobiologinen turvallisuus EN 62471
- RG1
- Säädettävä värilämpötila
- Ei
- Säädettävä valonjako
- ei
- Säädettävä valovirta (lumen)
- ei
Elinikä ja suorituskyky
- Valaisimen elinikä L70B50 Ta=25 °C (h)
- 100000 h
- Valovirran pysyvyys, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)
- 85 %
- Valovirran pysyvyys, keskim. käyttöikä 100 000 h, ympäristölämpötila 25 °C
- 70 %
- Vikaantumisosuus, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)
- 5 %
- Vikaantumisosuus, keskim. käyttöikä 100 000 h, ympäristölämpötila 25 °C
- 10 %
- Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (min) (°C)
- -30 °C
- Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (max) (°C)
- 45 °C

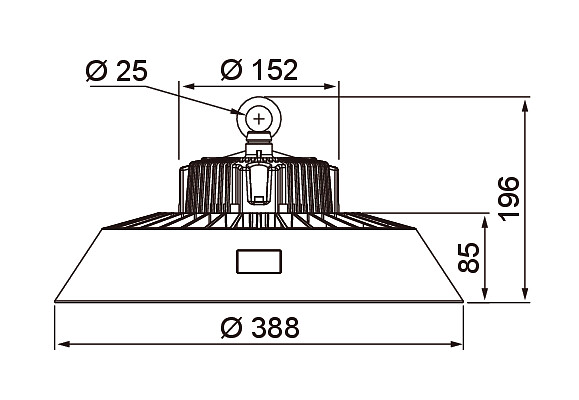

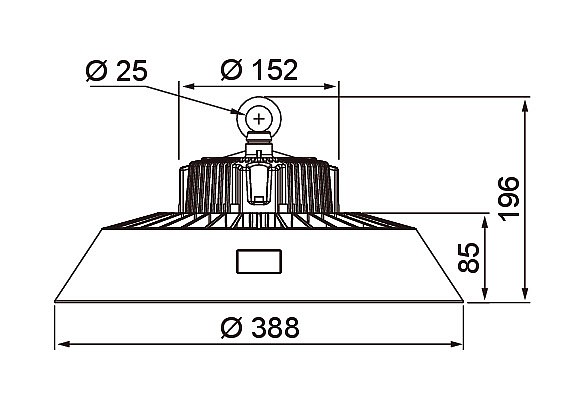

Mitat
- Leveys (mm)
- 388 mm
- Korkeus/syvyys (mm)
- 201 mm
- Pituus (mm)
- 388 mm
- Ulkohalkaisija (mm)
- 388 mm
| Tuotenimi | Koodi | Sähkönumero (FIN) | Värilämpötila | Valovirta | Ottoteho | Mitat | ||
|---|---|---|---|---|---|---|---|---|
|
Highbay IP65 150W/840 WB DA2 PCC | 4310659 |
4310659 |
4000K |
150W |
388x388x201mm |
- Sähkönumero (FIN)
- 4310659
- Sähkönumero (SWE)
- 7214353
- GTIN
- 6435200246035
- Airam-koodi
- A3SYCF
- Koodi
- 4310659
