Idrottshallens utrymmen och belysning anpassas efter behov
Tervakoskis nya idrottshall Delfort Arena på 3 090 m² har färdigställts för att betjäna kommuninvånarna. I projektet uppnåddes energieffektivitetskraven med låga livscykel‑ och energikostnader och därigenom bidrog man till att minska kommunens klimat‑ och miljöpåverkan.
I belysningslösningarna valdes ändamålsenliga LED‑luminairer med trådlös Casambi‑styrning för varje utrymme. I samband med idrifttagningen fastställdes belysningsnivåerna för de Casambi‑styrda luminairerna enligt planerarnas anvisningar till optimala nivåer för olika användningsbehov: skolornas idrottslektioner, kommuninvånarnas spel‑ och träningsverksamhet, festtillställningar och tävlingsidrott.
Byggandet fortskred enligt tidtabell
Byggarbetet inleddes hösten 2019 och entreprenaden färdigställdes före utsatt tid i januari 2021. Ett högklassigt slutresultat säkerställdes i samarbete mellan Janakkala kommun, Granlund Häme som ansvarade för elprojekteringen samt Sähkö‑Jore Oy, som ansvarade för elentreprenaden som underentreprenör till totalentreprenören YIT Suomi Oy. Hallen tas i bruk för idrottsändamål så snart som möjligt under våren, så snart undantagsförhållandena tillåter det. För närvarande fungerar hallen mycket väl som en rymlig vaccinationsplats för covid‑19.
Små livscykel‑ och energikostnader
I planeringen fästes särskild uppmärksamhet vid helhetens energieffektivitet. Slutresultatet blev låga livscykelkostnader och driftskostnader. Målen uppnåddes bland annat genom bergvärme, solpaneler och LED‑belysning.
”Trådlös belysningsstyrning med Casambi var en utgångspunkt i planeringen redan från början”, berättar Kim Lindfors från Granlund Häme Oy. ”Trådlös belysningsstyrning underlättar planerarnas arbete, eftersom styrkablar kan utelämnas i planeringen och tid och resurser frigörs för andra planeringsuppgifter.”
Intelligent styrning
Genom att optimera användningen av luminairerna förlängs deras tekniska livslängd. Det viktigaste vid valet av intelligent belysningsstyrning är dock enkelhet, användarvänlighet och låg energiförbrukning. Utgångspunkten var belysning baserad på en IoT‑miljö. Förutom belysningsstyrningen har även bland annat radiatorventiler och omfattande AV‑teknik i idrottshallen kopplats till det trådlösa Casambi‑systemet som fungerar i ett mesh‑nätverk.
Utrymmena är flexibla – detsamma gäller belysningen
”Idrottshallen betjänar alla kommuninvånare, men särskilt dagtid eleverna vid den närliggande Tervakoski sammanskola och gymnasium. I hallens två idrottssalar kan kommuninvånare och skolelever till exempel spela innebandy, futsal samt volleyboll, basket och badminton när salen delas in i sektioner med skiljegardiner. På byggnadens andra våning har man byggt ett tillgängligt gym, ett café, ett gymnastikutrymme med trampoliner samt en läktare med 240 platser. I byggnaden kan både kommunen och externa aktörer ordna olika evenemang för upp till 800 personer”, sammanfattar Harri Turunen från Janakkala kommun byggnadens användningsändamål.
Belysningen styrs trådlöst
För uppträdanden kan belysningssituationen enkelt ändras trådlöst från normalläge till olika presentationslägen som styrs via AV‑systemet. För att möjliggöra detta planerade, tillverkade, testade och levererade Airam en spetsadapter för informationsöverföring till projektet. Adaptern förmedlar data trådlöst mellan AV‑systemet och belysningen. Belysning som styrs via mobila enheter är användarvänlig och kräver ingen komplicerad inlärning efter idrifttagningen. Idrottscentrets vaktmästare kan hantera belysningsnivåerna i olika utrymmen från sitt eget arbetsrum.
I idrottshallens mångsidiga utrymmen kan man smidigt tillgodose inte bara skolans idrottsbehov, utan även ordna till exempel traditionella skoldanser, sjunga sommarsånger och fira terminsslut före jul. Hallen är planerad för att vara flexibel och mångfunktionell: den är utrustad med den senaste audiotekniken och kan enkelt anpassas till nya roller tack vare en demonterbar och återmonterbar scen.
Byggnaden har inga reservkraftsystem för elavbrott. Airam levererade till objektet en Airam Clock backup‑enhet som säkerställer korrekt tidshantering och eliminerar ändringar i Casambi‑systemet som kan orsakas av elavbrott. Enheten håller inställningarna uppdaterade med hjälp av sitt batteri i cirka 19 timmar. På så sätt klarar man även längre elavbrott utan förändringar i systemets tidsinställningar.
Energibesparingar med rörelsesensorer

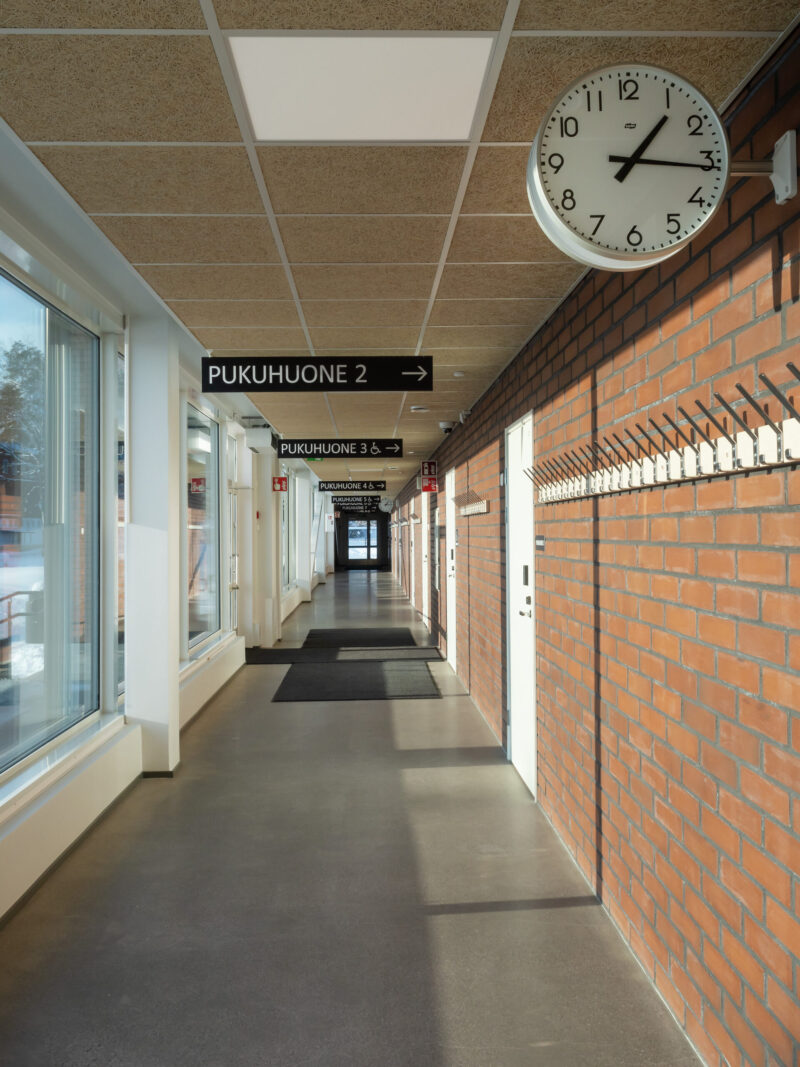

För korridorerna och utsiktscaféet intill hallens läktare valdes Plata‑luminairer för undertakssystem. I korridorerna är belysningen kopplad till Casambi‑styrda sensorer, vilket innebär att luminairerna aldrig lyser i onödan och endast använder energi enligt det faktiska behov som fastställts för belysningsstyrkan.

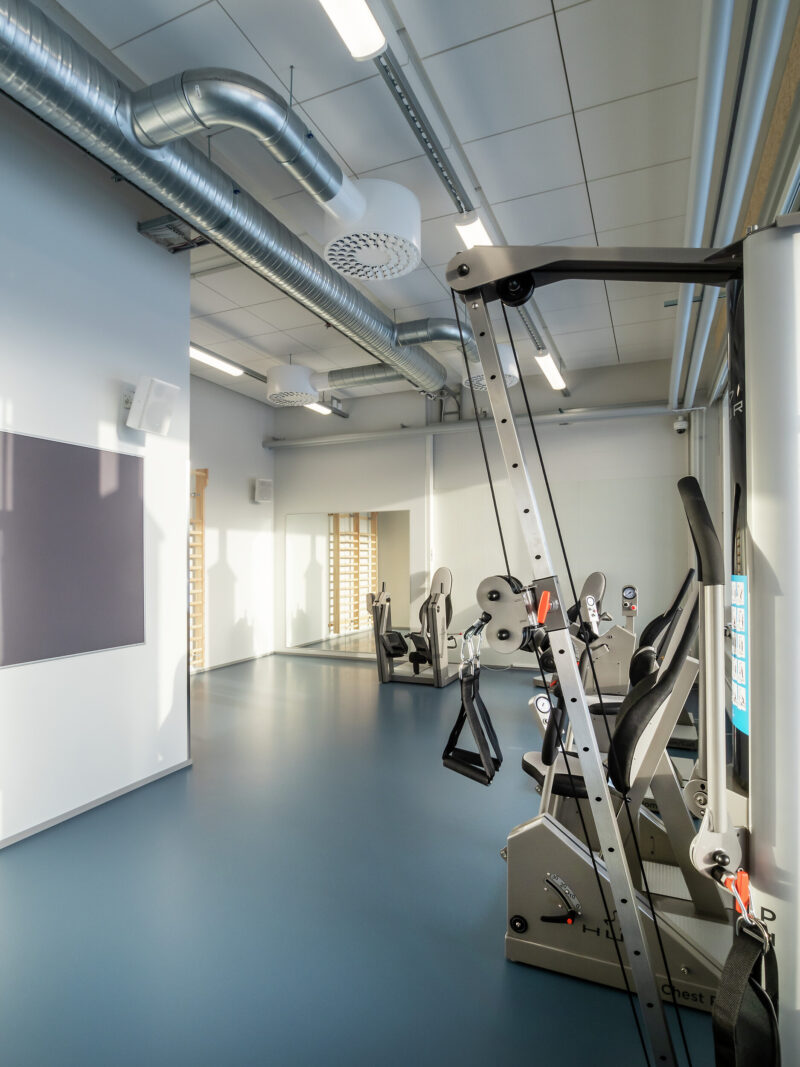

Eleganta Round‑pendelluminairer, avsedda för offentliga utrymmen, ger lokalen ett varmt och inredningsmässigt uttryck. För gymmets belysning valdes lågbyggda Optimus‑luminairer. Optimus‑luminairer används även i redskapsförråd, skyddsrum och tekniska utrymmen. Tack vare IP44‑klassningen lämpar sig Optimus för installation i fuktiga utrymmen.
Programmerade belysningsnivåer i idrottshallen

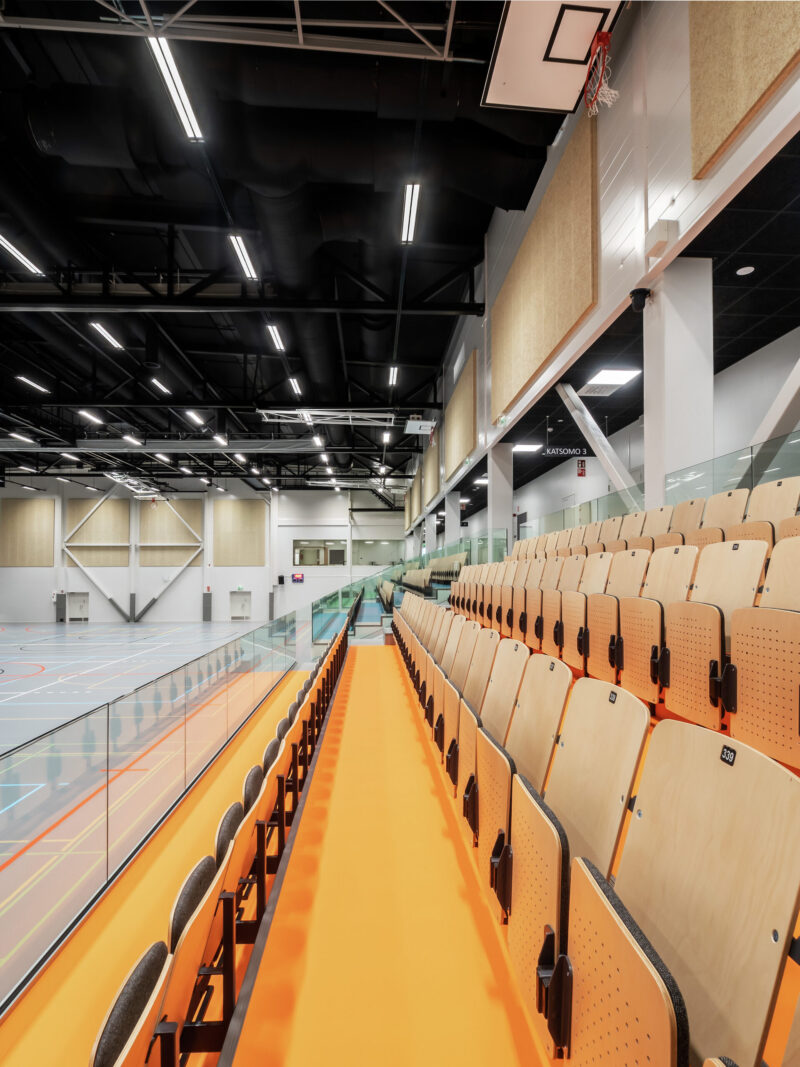

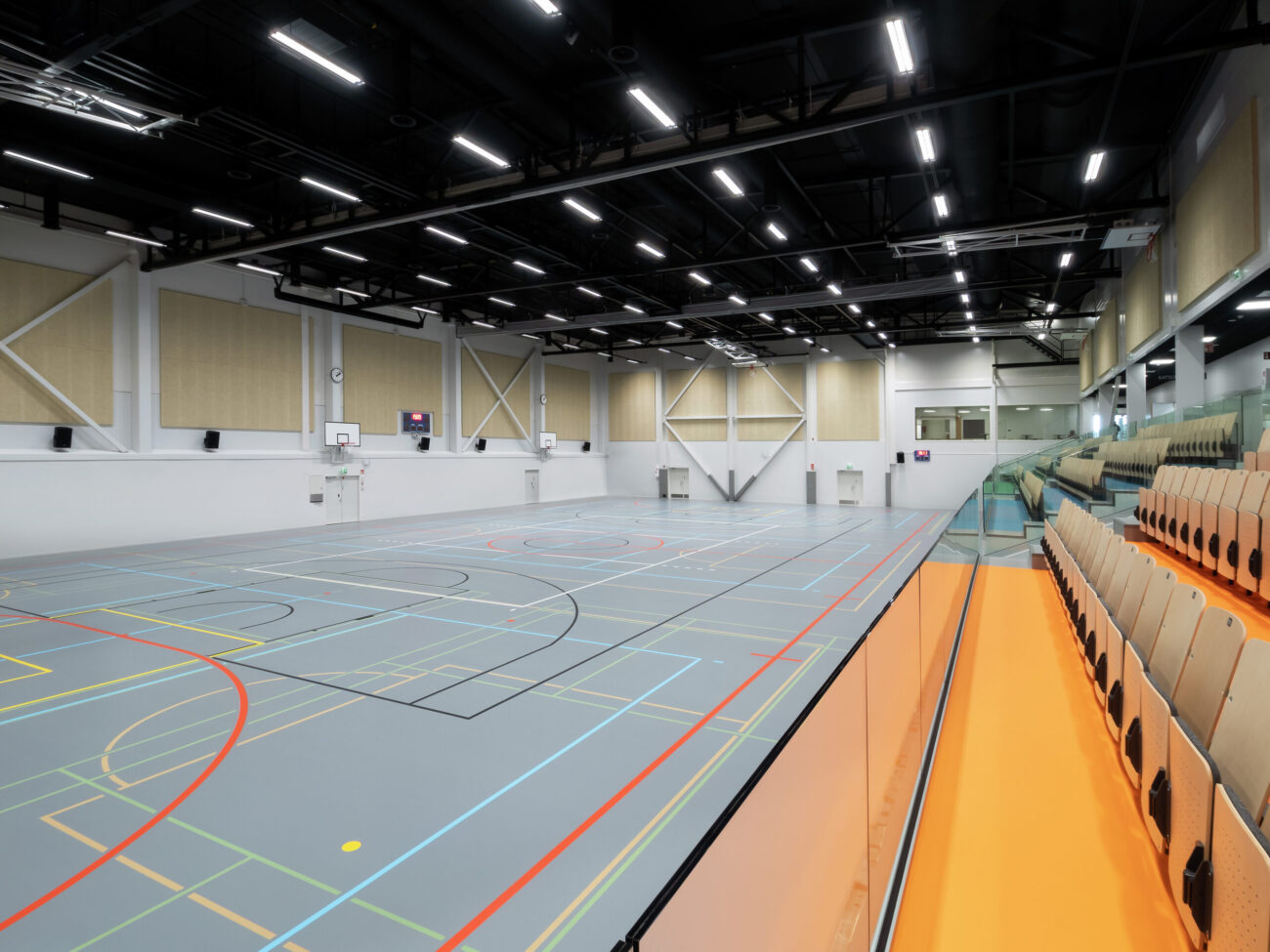

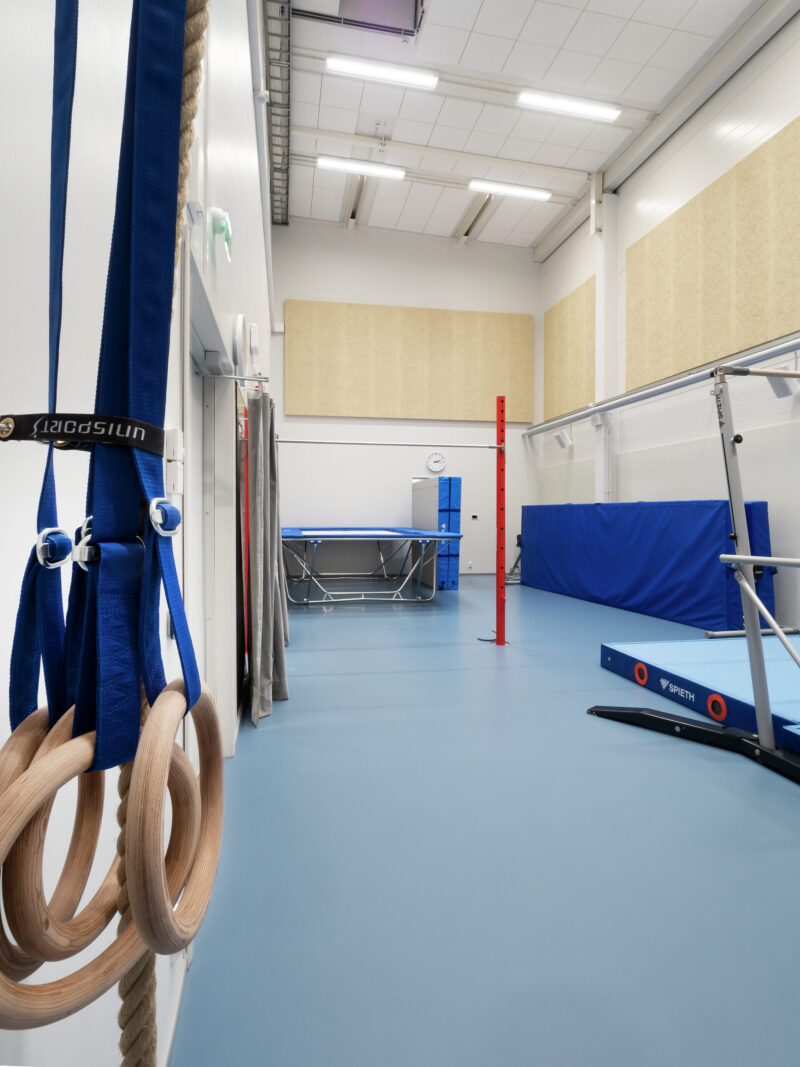

Sport‑luminairer med stålkonstruktion som installerats i idrottshallarnas takytor är försedda med bollskydd. Bollskyddet är testat och uppfyller standarden VED 0710‑13. Sport‑luminairerna producerar ett jämnt, bländfritt ljus utan störande flimmer, vilket gör belysningen utmärkt även för TV‑sända idrottsevenemang. Granlund genomförde Dialux‑beräkningar i idrottshallen, gymmet och gymnastiksalen för olika belysningsnivåer. Ljuset i idrottshallen kan nu enkelt dimras i förväg via två förprogrammerade belysningsnivåinställningar till full belysningsstyrka.

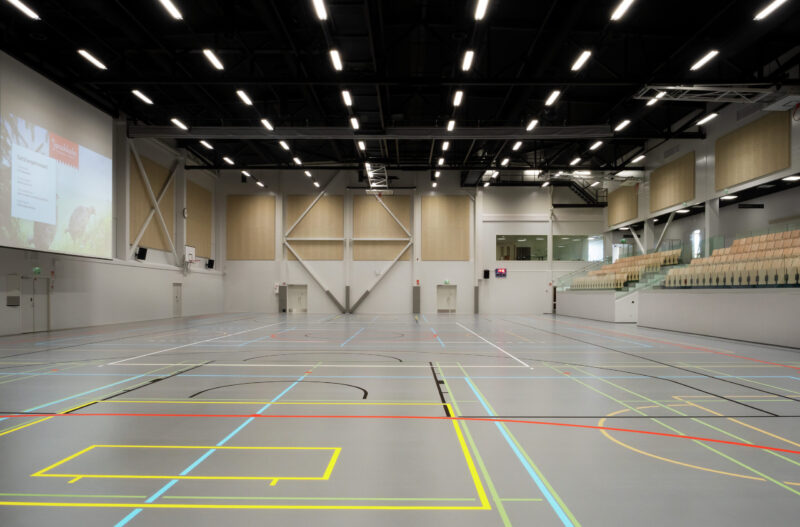

Belysningen programmerades att fungera automatiskt i olika områden enligt fördefinierade kriterier och variabler. Den trådlösa styrningen ger större frihet att vid behov åsidosätta automatiska inställningar. Mer detaljerade krav på ljusmängd ställs av utrymmets användningsändamål. I skolans idrottshall räcker 300 lux, men i vissa grenar kräver redan träning för tävlingsidrott 500 lux och TV‑sänd tävlingsidrott upp till 1 000 lux. Beställarens dimensioneringsmål för belysningsstyrkan var 800 lux, men med Sport‑luminairerna kan man vid behov uppnå upp till 1 000 lux i utrymmet.
Sport‑armaturen har bollskydd

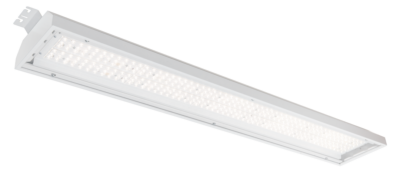

Sport‑luminairer med stålkonstruktion som installerats i idrottshallarnas takytor är försedda med bollskydd. Bollskyddet är testat och uppfyller standarden VED 0710‑13. Sport‑luminairerna producerar ett jämnt, bländfritt ljus utan störande flimmer, vilket gör belysningen utmärkt även för TV‑sända idrottsevenemang.
Airams projektförsäljning är starkt involverad
Mika Lindberg från Airams projektförsäljning var starkt involverad i valet av luminairer och i tekniskt stöd mellan olika intressenter, och Henry Huittinen ansvarade för idrifttagningen av Casambi‑styrningen. Kim Lindfors från Granlund tackar Airams team för servicen, det omfattande tekniska stödet och engagemanget vid valet av de bästa trådlösa belysningslösningarna samt elentreprenören för ett smidigt samarbete.
