Sport 24000lm 840 60D PCC WH
Sport Armatur för sportutrymmen 148W 4000K 24000lm Dim saknas; IP20; IK10; SK I; L70B50 100000h; LED ej utbytbar; Med ljuskälla; CRI>80; SDCM3; Lämplig för genomgående ledning; 3x2.5mm²; Kapsling Stål; Färg vit; Kupa Övrigt; C16 max. 19

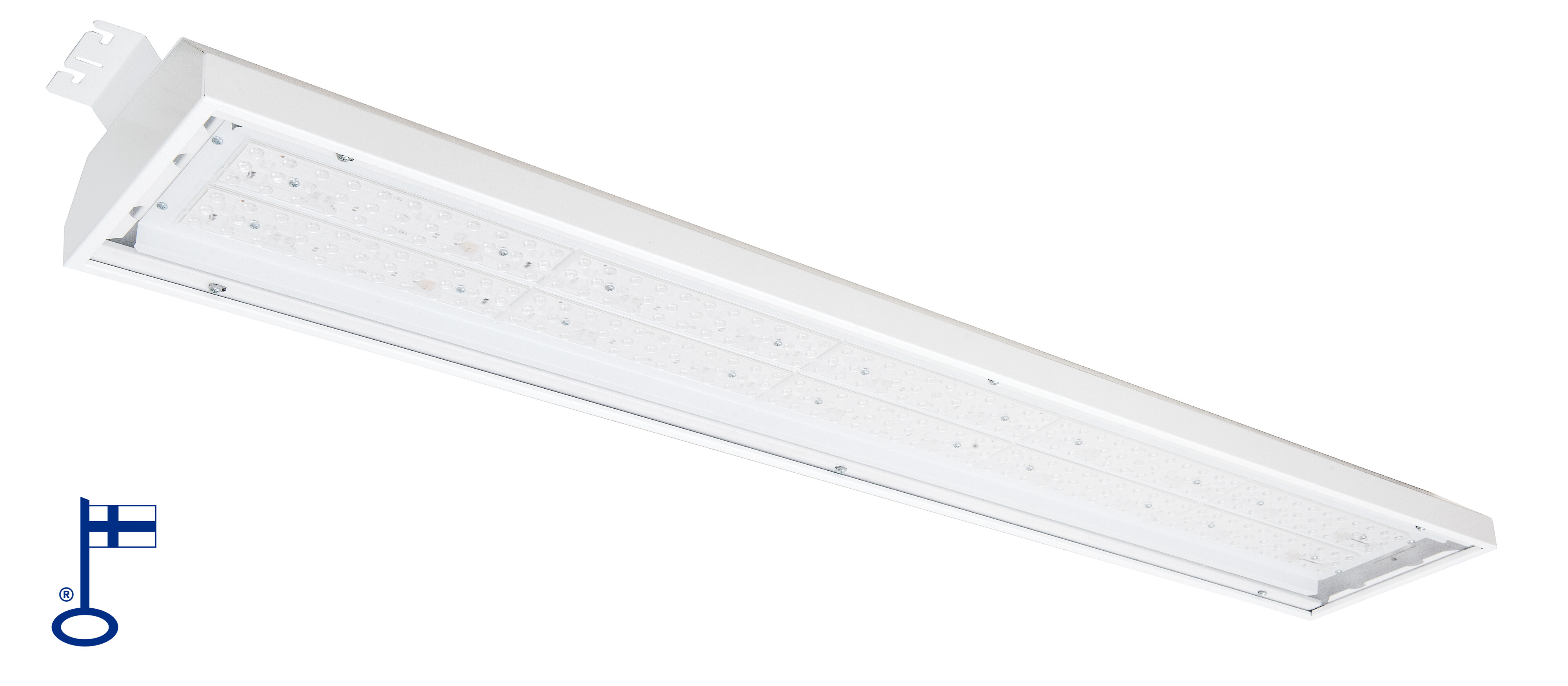

Sport-armaturerna är tillverkade av högkvalitativa material för användning i höga utrymmen. Vid designen av armaturerna har vi så långt som möjligt tagit hänsyn till våra kunders önskemål. Den traditionella bollskyddsgrinden har ersatts med en klar reflektor av polykarbonat, vilket ger en mycket jämn ljusfördelning över den belysta ytan. Armaturernas utdragbara anslutningsremsa och integrerade ytmontagefästen gör installationen mycket enkel. Ytmontagefästena har spår som passar de vanligaste upphängningsprofilerna. Det högkvalitativa reflektormaterialet och den starka stålramen absorberar stötar från alla riktningar på ett säkert sätt. Sport-armaturerna har genomgått bollskyddstest enligt kraven i standarden VDE 0710-13. De 100% finländska Sport-armaturerna är designade och tillverkade på Airams fabrik i Lahtis.
Stålhölje, reflektor av polykarbonat, 60 och 90 graders linser.
Vit, RAL 9016.
Skyddsklass I.
Ytmontering.
Vidarekopplad 5 x 2,5 mm².
Monteringshöjd 4–10 m.
Fast LED 56–150 W: 10 000–24 000 lm.
Färgtemperatur 4000 K. CRI > 80 / Ra > 80.
MacAdam 3 SDCM.
IP20.
IK10.
Bollskyddscertifikat VDE 0710-13.
På/av- och Dali-2 med tryckknappar (230V).
Omgivningstemperatur 0 … 25 °C.
Livslängd L80B10 100 000 h (Ta25°C).
Casambi-modeller är tillgängliga på projektspecifik basis. Möjligheter till anpassade ljusflödespaket finns tillgängliga projektvis. Genomkoppling, olika linsalternativ och stomfärger i RAL-Classic-serien kan erhållas genom separat beställning.
- Kod
- 4146936
Teknisk information
Montering
- Lämplig för väggmontering
- Nej
- Lämplig för pendelupphängning
- Nej
- Lämplig för takmontering
- Ja
- Lämplig för inbyggnad/infällnad
- Nej
- Lämplig för utanpåliggande montage
- Ja
- Lämplig för rampmontage
- Nej
- Lämplig för klämmontering
- Ja
- Anpassad för bildskärmsarbete (EN 12464-1)
- Nej
- Kapslingsklass (IP)
- IP20
- Skyddsklass (IP) baksida
- IP20
- Skyddsklass (IP) framsida
- IP20
- Max. antal armaturer per automatsäkring C10 (MCB)
- 21
- Max. antal armaturer per kretsbrytare B16
- 20
- Max. antal armaturer per kretsbrytare C16
- 34
- Slagtålighet (IK)
- IK10
- Armatur med begränsad yttemperatur "D" (EN 60598-2-24)
- Nej
- Lämplig för nödbelysning
- Nej
- Nöddriftsövervakningssystem
- Ingen
- Övertäckning med isolering
- -
- Typ av kabeldragning
- Lämplig för genomgående ledning
- Antal poler
- 5
- Ledararea (mm²)
- 2.5 mm²
- Typ anslutning
- Insticksklämma (snabbklämma)
- Anslutningsbar ledararea (min) (mm²)
- 0.75 mm²
- Anslutningsbar ledararea (max) (mm²)
- 2.5 mm²
Konstruktion
- Med monteringsdetaljer
- Ja
- Ljuskälla
- LED ej utbytbar
- Med ljuskälla
- Ja
- Lämplig för antal ljuskällor
- 1
- Lamphållare/sockel
- Övrigt
- Material hus/kapsling/stomme
- Stål
- Ytskydd hus/kapsling/stomme
- Pulverlackerad
- Färg hus/kapsling/stomme
- Vit
- Material kupa/kåpa
- Övrigt
- Rasterutförande
- Övrigt
- Drivdon ingår
- Ja
- Utbytbart drivdon
- Ja
- Energieffektivitetsklass ljuskälla (EU 2019/2015)
- B
- Innehåller produkt enligt 2019/2020/EU
- Ja
- Nöddriftförsörjningssystem
- Ingen
- Integrerad nödströmförsörjning
- Nej
- Med brytare
- Nej
- Med lufthål
- Nej
- Glödtrådstest (IEC 60695-2-11)
- 650 °C - 30 s
Elektrotekniska data
- Spänningstyp
- AC
- Märkspänning från (V)
- 220 V
- Märkspänning till (V)
- 240 V
- Märkström (min) (mA)
- 450 mA
- Märkström (max) (mA)
- 450 mA
- Drivdon
- LED-drivdon konstantström
- Skyddsklass (IEC 61140)
- I
- Lämplig för lampeffekt (min) (W)
- 148 W
- Lämplig för lampeffekt (max) (W)
- 148 W
- Ljusutbyte (min) (lm/W)
- 162 lm/W
- Ljusutbyte (max) (lm/W)
- 162 lm/W
- Max. systemeffekt (W)
- 148 W
- Ljusutbyte (lm/W)
- 162 lm/W
- Effektfaktor
- 0.9
- Distorsion (THD) (%)
- 10 %
- Distorsion (THD)
- 10 THD
Dimning och styrning
- Dimningsbar
- Nej
- Dimning 0-10 V
- Nej
- Dimning 1-10 V
- Nej
- Dimning DALI
- Nej
- Dimning DALI-2
- Nej
- Dimning DMX
- Nej
- Dimning DSI
- Nej
- Dimning LineSwitch
- Nej
- Dimning tillverkarspecifik
- Nej
- Dimning nätspänningsmodulering
- Nej
- Dimning bakkant (phase cut-off)
- Nej
- Dimning framkant (phase cut-on)
- Nej
- Dimning programmerbar
- Nej
- Dimning potentiometer (integrerad)
- Nej
- Dimning RF
- Nej
- Dimming sinusvåg (Sine Wave Reduction)
- Nej
- Dimning med touch
- Nej
- Dimning Zigbee
- Nej
- Dimmer med tryckknapp
- Nej
- Dimmerfunktion saknas
- Ja
- Med närvaroindikator
- Nej
- Med rörelsesensor
- Nej
- Med ljussensor
- Nej
- Konstant ljusflöde (CLO)
- Nej
- Bluetoothstyrd
- Nej
- Kompatibel med Casambi
- Nej
- Kompatibel med Apple HomeKit
- Nej
- Kompatibel med Google Assistant
- Nej
- Kompatibel med Amazon Alexa
- Nej
- Med stöd för IFTTT
- Nej
Fotometriska data
- Ljusfördelare/spridare
- Diffusorlins/-optik/-panel
- Ljusfördelning
- Symmetrisk
- Spridningsvinkel
- Bredstrålande 40-80°
- Färgbeständighet (McAdam ellipse)
- SDCM3
- Ljusuttag
- Direkt
- Nominellt ljusflöde (IEC 62722-2-1) (min) (lm)
- 24000 lm
- Nominellt ljusflöde (IEC 62722-2-1) (max) (lm)
- 24000 lm
- Ljusfärg
- Vit
- Armaturljusflöde (lm)
- 24000 lm
- Färgtemperatur (min) (K)
- 4000 K
- Färgtemperatur (max) (K)
- 4000 K
- Flimmervärde Pst LM
- 1
- Färgtolkningsindex (CRI/Ra)
- 80-89
- Stroboskopeffektvärde SVM
- 0.4
- Fotobiologisk säkerhet (EN 62471)
- RG0
- Färg på ljus justerbar
- Nej
- Justering ljusflöde
- Nej
- Justerbar ljusfördelning
- Nej
Livslängd och kapacitet
- Nominell livslängd L70/B50 vid 25 °C (h)
- 100000 h
- Nominell livstid L80/B50 vid 25 °C
- 100000 h
- Bibehållet ljusflöde vid genomsnittlig livslängd 50 000 tim (25 °C omgivning) (%)
- 90 %
- Bibehållet ljusflöde vid genomsnittlig livslängd 75 000 tim (25 °C omgivning) (%)
- 80 %
- Bortfall vid genomsnittlig livslängd 50 000 tim (25 °C omgivning) (%)
- 5 %
- Bortfall vid genomsnittlig livslängd 75 000 tim (25°C omgivning) (%)
- 10 %
- Nominell omgivande temperatur (IEC62722-2-1) (min) (°C)
- 0 °C
- Nominell omgivande temperatur (IEC62722-2-1) (max) (°C)
- 25 °C
Mått
- Bredd (mm)
- 260 mm
- Höjd/djup (mm)
- 105 mm
- Längd (mm)
- 1640 mm
| Produktbeskrivning | Kod | Elektriskt nummer (FIN) | Färgtemperatur | Ljusflöde | Effekt | Mått | |||
|---|---|---|---|---|---|---|---|---|---|
| Sport | |||||||||
|
Sport 10000lm 840 90D PCC WH | 100234 |
4147068 |
4000K |
10000lm |
56W |
1640x260x105mm |
||
|
Sport 14000lm 840 90D PCC WH | 100235 |
4147069 |
4000K |
14000lm |
79W |
1640x260x105mm |
||
|
Sport 18000lm 840 60D PCC WH | 4146934 |
4146934 |
4000K |
18000lm |
105W |
1640x260x105mm |
||
|
Sport 20000lm 840 60D PCC WH | 4146935 |
4146935 |
4000K |
20000lm |
119W |
1640x260x105mm |
||
|
Sport 24000lm 840 60D PCC WH | 4146936 |
4146936 |
4000K |
24000lm |
148W |
1640x260x105mm |
||
| Produktbeskrivning | Kod | Elektriskt nummer (FIN) | Färgtemperatur | Ljusflöde | Effekt | Mått | |||
|---|---|---|---|---|---|---|---|---|---|
| Sport Dali | |||||||||
|
Sport 10000lm 840 90D DA2 PCC WH | 100233 |
4147070 |
4000K |
10000lm |
56W |
1640x260x105mm |
||
|
Sport 14000lm 840 90D DA2 PCC WH | 100236 |
4147071 |
4000K |
14000lm |
79W |
1640x260x105mm |
||
|
Sport 18000lm 840 60D DA2 PCC WH | 4146937 |
4146937 |
4000K |
18000lm |
106W |
1640x260x105mm |
||
|
Sport 20000lm 840 60D DA2 PCC WH | 4146938 |
4146938 |
4000K |
20000lm |
120W |
1640x260x105mm |
||
|
Sport 24000lm 840 60D DA2 PCC WH | 4146939 |
4146939 |
4000K |
24000lm |
150W |
1640x260x105mm |
||
- El-nummer (FIN)
- 4146936
- El-nummer (SWE)
- 7026679
- GTIN
- 6435200305749
- Airam-kod
- A1SRAC
- Kod
- 4146936
