ROUTE S IP66 27W/740 GR
Route Vägarmatur 27W 4000K 3520lm Dim 1-10 V; Dim programmerbar; IP66; IK08; SK I; L70B50 100000h; LED ej utbytbar; CRI>70; SDCM5; Kabel 8m; Avslutning; 5x1.5mm²; Kapsling al; Färg grå; Kupa Glas transparent; C16 max. 36

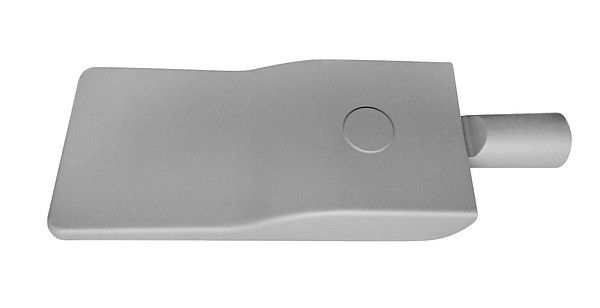

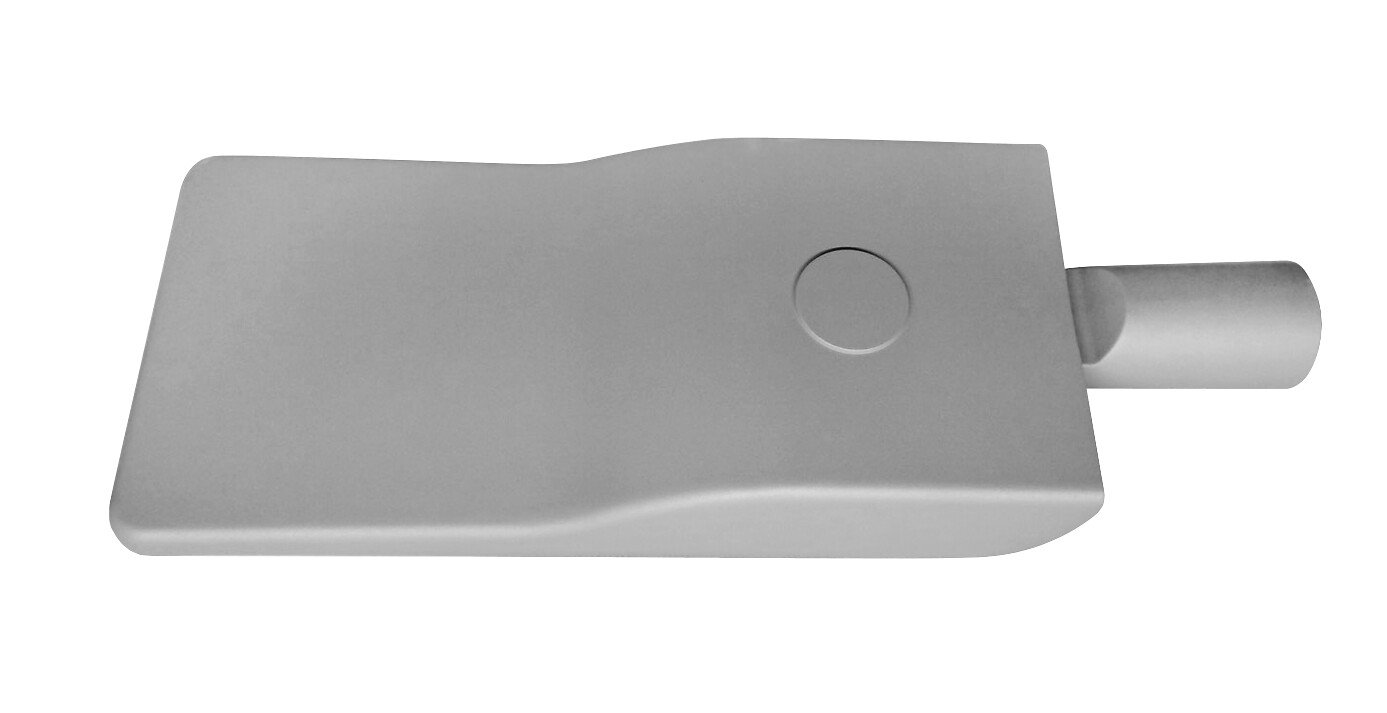

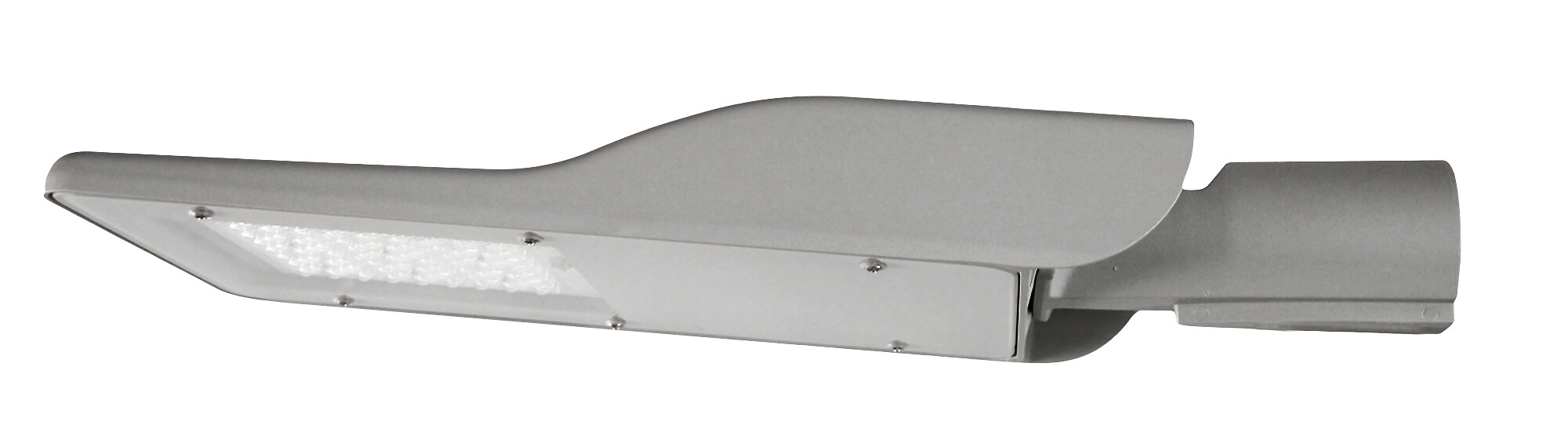

Route är en vägarmatur med kvalitetsoptik som är avsedd för områdes- och gångvägsbelysning. Armaturen passar även för belysning av gårdar, parkeringsplatser och motionsslingor. Route har en energibesparande och användarvänlig Night dim-funktion, som dimmar armaturen automatiskt nattetid. Serien har ett stort utbud av effektalternativ. Armaturen har lång livslängd. Armaturen monteras direkt på stolpe eller stolparm.
Stomme av pressgjuten aluminium, kupa av härdat glas.
Kan riktas i 5-graderssteg 0–10 grader.
Grå, RAL 7035.
Skyddsklass I.
IP66.
IK08.
Färgtemperatur 4000 K. CRI > 70 / Ra > 70.
Fast LED 18 W/2300 lm, 27 W/3500 lm, 36 W/4600 lm, 54 W/6900 lm, 81 W/10 300 lm och 107 W/13 650 lm.
MacAdam 5 SDCM.
Dynadimmer 5 steps, 1–10 V, CLO som standard. Nema, Zhaga-förberedd.
Montering på stolpe eller stolparm (48–60 mm). 8 m 3 x 1,5 mm2 gummikabel i armaturen.
Monteringshöjd 3–10 m.
Vindyta: Route S 0,031 m2, Route M 0,043 m2.
Omgivningstemperatur -40 … 55 °C.
Livslängd L70 100 000 h.
Livslängd L80 100 000 h.
Livslängd L90 60 000 h.
Drivdonets livslängd 100 000 h.
Ett brett utbud av kablellängder, optik och sensorer finns tillgängliga på beställning, liksom 1-10V styrning.
- Kod
- 4508609
Teknisk information
Montering
- Monteringsmetod
- Topp-/vertikalt montage
- Max. antal armaturer per kretsbrytare B16
- 21
- Max. antal armaturer per kretsbrytare C16
- 36
- Kapslingsklass (IP)
- IP66
- Slagtålighet (IK)
- IK08
- Armatur med begränsad yttemperatur "D" (EN 60598-2-24)
- Nej
- Typ av kabeldragning
- Avslutning
- Antal poler
- 5
- Ledararea (mm²)
- 1.5 mm²
- Anslutningsbar ledararea (min) (mm²)
- 1.5 mm²
- Anslutningsbar ledararea (max) (mm²)
- 2.5 mm²
- Typ anslutning
- Övrigt
Konstruktion
- Ljuskälla
- LED ej utbytbar
- Med ljuskälla
- Ja
- Lämplig för antal ljuskällor
- 1
- Lamphållare/sockel
- Övrigt
- Material hus/kapsling/stomme
- Aluminium
- Ytskydd
- Pulverlackerad
- Färg hus/kapsling/stomme
- Grå
- Material kupa/kåpa
- Glas transparent
- Solcellsdriven
- Nej
- Med integrerad solcellspanel
- Nej
- Inbyggt batteri
- Nej
- Lämplig för off-grid elsystem
- Nej
- Drivdon ingår
- Ja
- Utbytbart drivdon
- Ja
- Justerbar optik
- Nej
- Innehåller produkt enligt 2019/2020/EU
- Ja
- Energieffektivitetsklass ljuskälla (EU 2019/2015)
- Krävs ej
- Med anslutningskabel
- Ja
- Kabellängd (m)
- 8 m
- Lämplig för stolpdiameter från/till (min) (mm)
- 48 mm
- Lämplig för stolpdiameter från/till (max (mm)
- 60 mm
- Typ av anslutning för sensor/kommunikationsmodul
- Ingen
Elektrotekniska data
- Spänningstyp
- AC
- Märkspänning från (V)
- 220 V
- Märkspänning till (V)
- 240 V
- Märkström (min) (mA)
- 700 mA
- Märkström (max) (mA)
- 700 mA
- Drivdon
- LED-drivdon konstantström
- Skyddsklass (IEC 61140)
- I
- Lämplig för lampeffekt (min) (W)
- 27 W
- Lämplig för lampeffekt (max) (W)
- 27 W
- Max. systemeffekt (W)
- 27 W
- Ljusutbyte (lm/W)
- 130 lm/W
- Effektfaktor
- 0.9
Dimning och styrning
- Dimningsbar
- Nej
- Dimning DALI-2
- Nej
- Dimning 0-10 V
- Nej
- Dimning 1-10 V
- Ja
- Dimning DALI
- Nej
- Dimning D4i
- Nej
- Dimning DMX
- Nej
- Dimning DSI
- Nej
- Dimning potentiometer (integrerad)
- Nej
- Dimning LineSwitch
- Nej
- Dimning tillverkarspecifik
- Nej
- Dimning nätspänningsmodulering
- Nej
- Dimning bakkant (phase cut-off)
- Nej
- Dimning framkant (phase cut-on)
- Nej
- Dimning programmerbar
- Ja
- Dimning RF
- Nej
- Dimming sinusvåg (Sine Wave Reduction)
- Nej
- Dimning med touch
- Nej
- Dimning Zigbee
- Nej
- Dimmer med tryckknapp
- Nej
- Dimmerfunktion saknas
- Nej
- Fjärrkontroll
- Ingen
- Med radiostyrning
- Nej
- Konstant ljusflöde (CLO)
- Ja
- Med ljusregleringsprogramkontroll
- Ja
- Kompatibel med Apple HomeKit
- Nej
- Kompatibel med Google Assistant
- Nej
- Kompatibel med Amazon Alexa
- Nej
- Med stöd för IFTTT
- Nej
- Zhaga-D4i certifierad
- Nej
- Bluetoothstyrd
- Nej
- Med ljussensor
- Nej
- Med rörelsesensor
- Nej
- Med närvaroindikator
- Nej

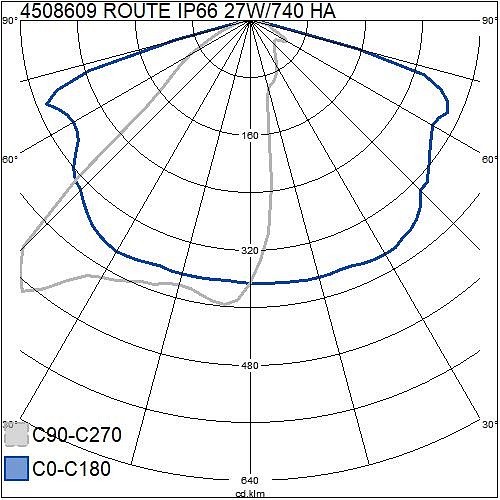

Fotometriska data
- Ljusfördelare/spridare
- Diffusorlins/-optik/-panel
- Färgbeständighet (McAdam ellipse)
- SDCM5
- Armaturljusflöde (lm)
- 3520 lm
- Nominellt ljusflöde (IEC 62722-2-1) (min) (lm)
- 3520 lm
- Nominellt ljusflöde (IEC 62722-2-1) (max) (lm)
- 3520 lm
- Ljusfärg
- Vit
- Färgtemperatur (min) (K)
- 4000 K
- Färgtemperatur (max) (K)
- 4000 K
- Färgtolkningsindex (CRI/Ra)
- 70-79
Livslängd och kapacitet
- Bibehållet ljusflöde vid genomsnittlig livslängd 50 000 tim (25 °C omgivning) (%)
- 90 %
- Bibehållet ljusflöde vid genomsnittlig livslängd 100 000 tim (25 °C omgivning)
- 80 %
- Bortfall vid genomsnittlig livslängd 50 000 tim (25 °C omgivning) (%)
- 5 %
- Bortfall vid genomsnittlig livslängd 100 000 tim (25 °C omgivning)
- 10 %
- Nominell livslängd L70/B50 vid 25 °C (h)
- 100000 h
- Nominell omgivande temperatur (IEC62722-2-1) (min) (°C)
- -40 °C
- Nominell omgivande temperatur (IEC62722-2-1) (max) (°C)
- 55 °C

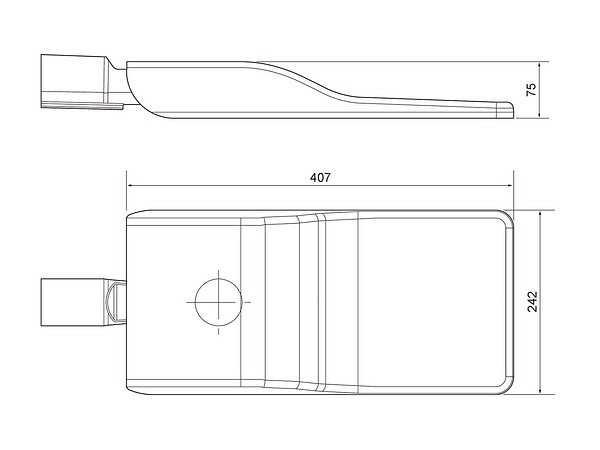

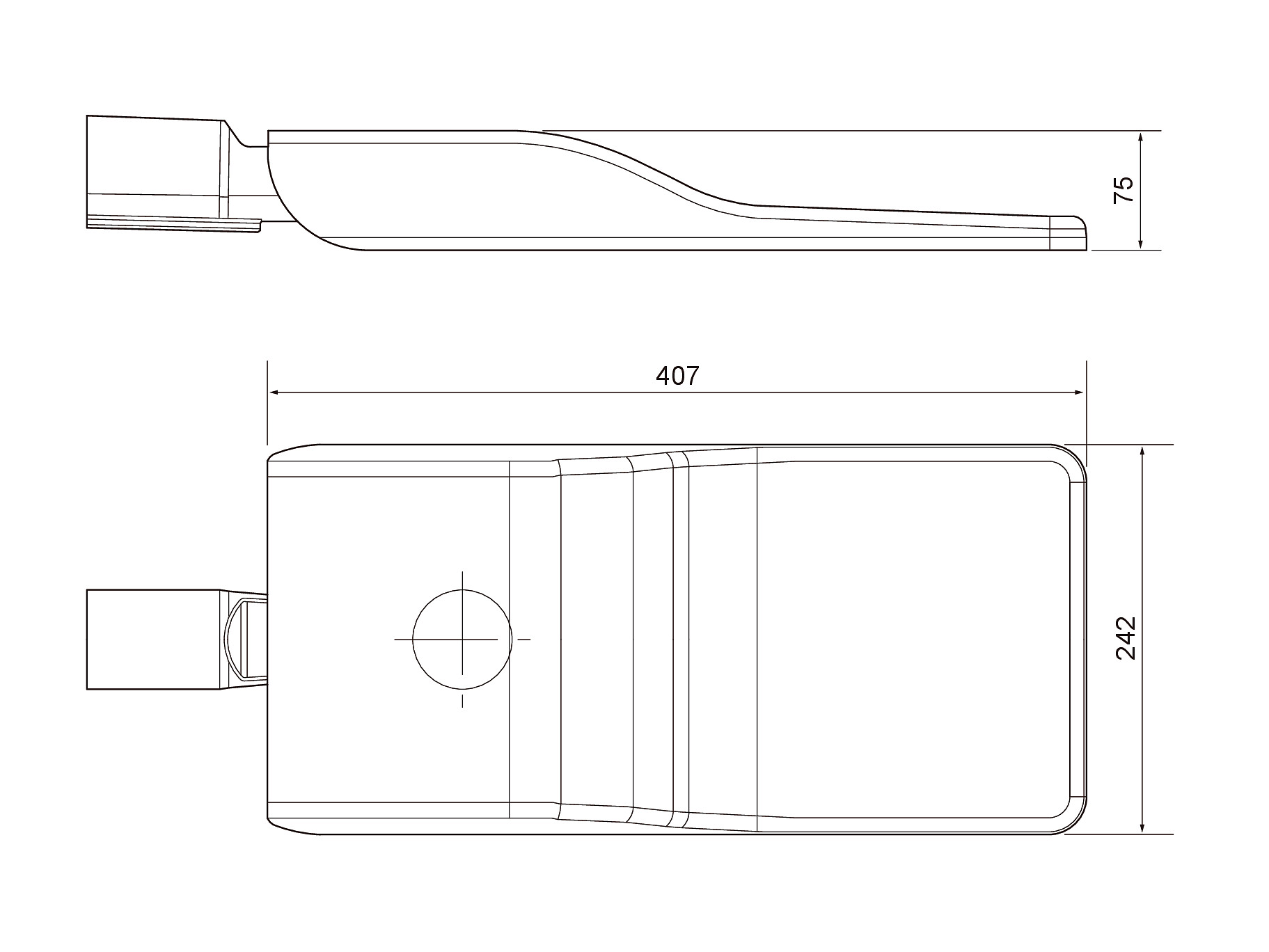

Mått
- Bredd (mm)
- 242 mm
- Höjd/djup (mm)
- 75 mm
- Längd (mm)
- 407 mm
| Produktbeskrivning | Kod | Elektriskt nummer (FIN) | Färgtemperatur | Ljusflöde | Effekt | Mått | |||
|---|---|---|---|---|---|---|---|---|---|
| Route S | |||||||||
|
ROUTE S IP66 18W/740 GR | 4508608 |
4508608 |
2300lm |
18W |
407x242x75mm |
|||
|
ROUTE S IP66 27W/740 GR | 4508609 |
4508609 |
3520lm |
27W |
407x242x75mm |
|||
|
ROUTE S IP66 36W/740 GR | 4508610 |
4508610 |
4600lm |
36W |
407x242x75mm |
|||
|
ROUTE S IP66 54W/740 GR | 4508611 |
4508611 |
6900lm |
54W |
407x242x75mm |
|||
| Produktbeskrivning | Kod | Elektriskt nummer (FIN) | Färgtemperatur | Ljusflöde | Effekt | Mått | |||
|---|---|---|---|---|---|---|---|---|---|
| Route M | |||||||||
|
ROUTE M IP66 81W/740 GR | 4508612 |
4508612 |
10300lm |
81W |
536x257x81mm |
|||
|
ROUTE M IP66 107W/740 GR | A5ROUF |
13650lm |
81W |
536x257x81mm |
||||
- El-nummer (FIN)
- 4508609
- El-nummer (SWE)
- 7727822
- GTIN
- 6435200261595
- Airam-kod
- A5ROUB
- Kod
- 4508609
