Nyhet Offentlig miljö, Kontor Retail Skola, utbildning

Office D/I

Office D/I 1545 58W/830 CA AL MA

Name: Office D/I 1545 58W/830 CA AL MA
SKU: A1OFCG-CA

Office DI Pendelarmatur 58W 3000K 7000lm Dim programmerbar; IP20; IK02; SK I; L80B10 100000h; LED ej utbytbar; Med ljuskälla; CRI>80; SDCM3; Avslutning; 5x1mm²; Kapsling Stål; Färg vit; Kupa Plastic matt/satinized

Se produktinformation

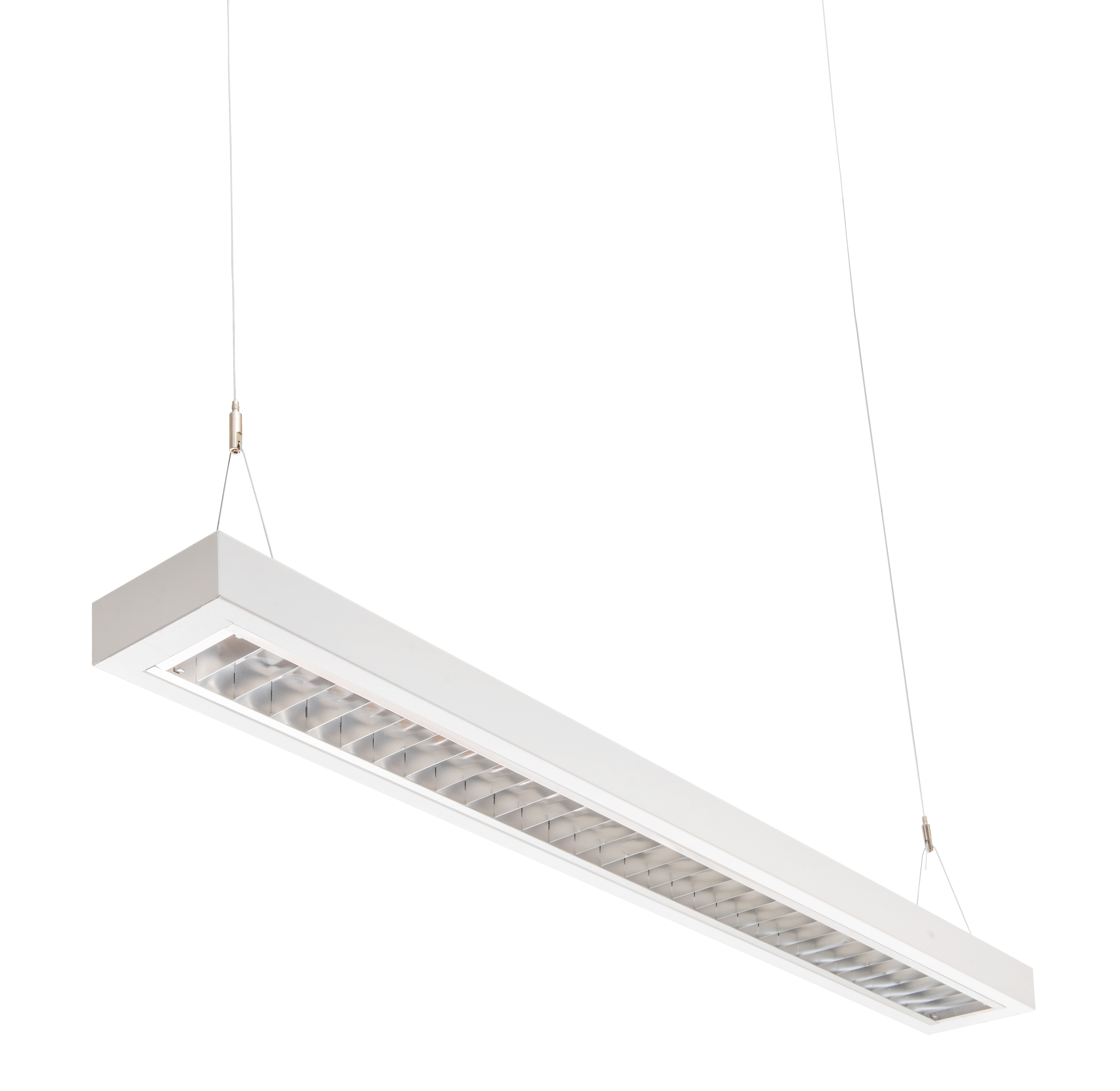

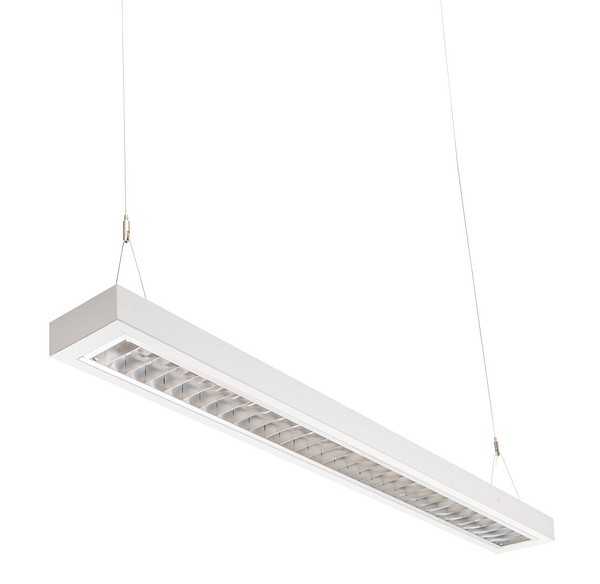

Pendelarmaturen Office D/I är en serie kontorsarmaturer med delat ljus, där uppljus och nedljus alltid kan styras separat. Flexibla anpassningsmöjligheter tack vare den modulära konstruktionen. Som optik har armaturen ett raster av aluminium och en integrerad opalskärm, som eliminerar irriterande bländning från LED-lamporna och uppnår låg UGR <19. Armaturen levereras med 2 meters anslutningskabel. Användningsområden är skolor och kontor samt andra lokaler som är avsedda för terminalarbete.

Stomme av stål, lågluminansgaller av anodiserat aluminium. Akryl upplight lock.
Vit, RAL 9003.
Skyddsklass I.
Pendelmontering i tak, 2 m kabel (1 mm2 MSK), anslutning i takuttag.
Fast LED:
Diffuserat ljus 1245 mm, uppljus 30 %: 33 W 4000 lm / 46 W 5500 lm.
Diffuserat ljus 1545 mm, uppljus 30 %: 42 W 5000 lm / 58 W 7000 lm.
Färgtemperaturer 3000 K och 4000 K och Tunable White 2700–6500 K. CRI > 80 / Ra > 80.
MacAdam 3 SDCM.
IP20.
IK02.
On/off, Dali-2, med tryckknapps 230 V och CLO-funktion, Casambi (Bluetooth mesh) och ActiveAhead (med G2 sensor).
I standardmodeller kan uppljus och nedljus styras separat.
Omgivningstemperatur 0 … 25 °C.
Livslängd L80 100 000 h (Ta25°C).
Livslängd L90 80 000 h (Ta25°C).
Som extra tillbehör finns vajerupphäng 4107113 och 4146595.
WH = white, DA2 = Dali-2, CA = Casambi, AA = Helvar ActiveAhead, AL = aluminium, MA = lågluminans.

Färgtemperaturer alternativt 2700 K, 5700 K och 6500 K. På beställning CRI > 90 / Ra > 90. Skräddarsydda ljusflödespaket finns att få efter behov. På beställning finns även högblank galleroptik att beställa till produkten. Finns med en snörbrytare, på/av och Dim. Färgalternativ svart och grått (RAL 9007). Med två snörbrytare, separat styrning av upp- och nedljus, på/av och Dim.

Kod: A1OFCG-CA

Teknisk information

Montering

Lämplig för rampmontage: Nej
Anpassad för bildskärmsarbete (EN 12464-1): Ja
Kapslingsklass (IP): IP20
Slagtålighet (IK): IK02
Armatur med begränsad yttemperatur "D" (EN 60598-2-24): Ja
Lämplig för nödbelysning: Nej
Nöddriftsövervakningssystem: Ingen
Typ av kabeldragning: Avslutning
Anslutningsbar ledararea (min) (mm²): 1.5 mm²
Anslutningsbar ledararea (max) (mm²): 2.5 mm²
Antal poler: 5
Ledararea (mm²): 1 mm²
Typ anslutning: Övrigt

Konstruktion

Ljuskälla: LED ej utbytbar
Med ljuskälla: Ja
Lämplig för antal ljuskällor: 1
Lamphållare/sockel: Övrigt
Material hus/kapsling/stomme: Stål
Färg hus/kapsling/stomme: Vit
Material kupa/kåpa: Plastic matt/satinized
Rasterutförande: Matt
Drivdon ingår: Ja
Utbytbart drivdon: Ja
Reflektor: Matt
Energieffektivitetsklass ljuskälla (EU 2019/2015): D
Innehåller produkt enligt 2019/2020/EU: Ja
Integrerad nödströmförsörjning: Nej
Nöddriftförsörjningssystem: Ingen
Glödtrådstest (IEC 60695-2-11): 650 °C - 30 s
Upphängning medlevereras: Nej
Pendellängd från (mm): 500 mm
Pendellängd till (mm): 2000 mm

Elektrotekniska data

Spänningstyp: AC
Märkspänning från (V): 220 V
Märkspänning till (V): 240 V
Drivdon: LED-drivdon konstantström
Skyddsklass (IEC 61140): I
Ljusutbyte (min) (lm/W): 120 lm/W
Ljusutbyte (max) (lm/W): 120 lm/W
Lämplig för lampeffekt (min) (W): 58 W
Lämplig för lampeffekt (max) (W): 58 W
Max. systemeffekt (W): 58 W
Ljusutbyte (lm/W): 120 lm/W
Effektfaktor: 0.9

Dimning och styrning

Dimningsbar: Ja
Dimning 0-10 V: Nej
Dimning 1-10 V: Nej
Dimning DALI: Nej
Dimning DALI-2: Nej
Dimning DMX: Nej
Dimning DSI: Nej
Dimning tillverkarspecifik: Nej
Dimning nätspänningsmodulering: Nej
Dimning bakkant (phase cut-off): Nej
Dimning framkant (phase cut-on): Nej
Dimning potentiometer (integrerad): Nej
Dimning programmerbar: Ja
Dimning RF: Nej
Dimning LineSwitch: Nej
Dimming sinusvåg (Sine Wave Reduction): Nej
Dimning med touch: Nej
Dimning Zigbee: Nej
Dimmer med tryckknapp: Nej
Dimmerfunktion saknas: Nej
Med rörelsesensor: Nej
Med närvaroindikator: Nej
Med ljussensor: Nej
Konstant ljusflöde (CLO): Ja
Kompatibel med Apple HomeKit: Nej
Kompatibel med Google Assistant: Nej
Kompatibel med Amazon Alexa: Nej
Kompatibel med Casambi: Ja
Med stöd för IFTTT: Nej
Bluetoothstyrd: Ja

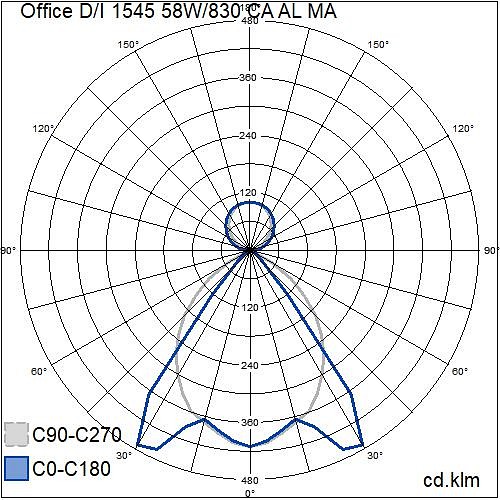

Fotometriska data

Ljusfördelare/spridare: Reflektor
Färgbeständighet (McAdam ellipse): SDCM3
Ljusuttag: Direkt/indirekt
Direkt-/indirekt ljus kan regleras separat: Ja
Nominellt ljusflöde (IEC 62722-2-1) (min) (lm): 7000 lm
Nominellt ljusflöde (IEC 62722-2-1) (max) (lm): 7000 lm
Armaturljusflöde (lm): 7000 lm
Ljusfärg: Vit
Färgtemperatur (min) (K): 3000 K
Färgtemperatur (max) (K): 3000 K
Färgtolkningsindex (CRI/Ra): 80-89
Unified Glare Ratio (UGR): 19
Flimmervärde Pst LM: 1
Stroboskopeffektvärde SVM: 0.4
Färg på ljus justerbar: Nej
Justering ljusflöde: Nej
Justerbar ljusfördelning: Nej

Livslängd och kapacitet

Nominell livslängd L70/B50 vid 25 °C (h): 100000 h
Bibehållet ljusflöde vid genomsnittlig livslängd 50 000 tim (25 °C omgivning) (%): 90 %
Bibehållet ljusflöde vid genomsnittlig livslängd 75 000 tim (25 °C omgivning) (%): 85 %
Bortfall vid genomsnittlig livslängd 50 000 tim (25 °C omgivning) (%): 5 %
Bortfall vid genomsnittlig livslängd 75 000 tim (25°C omgivning) (%): 10 %

Mått

Bredd (mm): 140 mm
Höjd/djup (mm): 60 mm
Längd (mm): 1545 mm

	Produktbeskrivning	Kod	Elektriskt nummer (FIN)	Färgtemperatur	Ljusflöde	Effekt	Mått
Office D/I
	Office D/I 1245 33W/830 AL MA	A1OFCA		3000K	4000lm	33W	1245x140x60mm
	Office D/I 1245 33W/840 AL MA	4146871	4146871	4000K	4000lm	33W	1245x140x60mm
	Office D/I 1245 46W/830 AL MA	A1OFCC		3000K	5500lm	46W	1245x140x60mm
	Office D/I 1245 46W/840 AL MA	4146872	4146872	4000K	5500lm	46W	1245x140x60mm
	Office D/I 1545 42W/830 AL MA	A1OFCE		3000K	5000lm	42W	1545x140x60mm
	Office D/I 1545 42W/840 AL MA	4146873	4146873	4000K	5000lm	42W	1545x140x60mm
	Office D/I 1545 58W/830 AL MA	A1OFCG		3000K	7000lm	58W	1545x140x60mm
	Office D/I 1545 58W/840 AL MA	4146874	4146874	4000K	7000lm	58W	1545x140x60mm

	Produktbeskrivning	Kod	Elektriskt nummer (FIN)	Färgtemperatur	Ljusflöde	Effekt	Mått
Office D/I Dali
	Office D/I 1245 33W/830 DA2 AL MA	A1OFCA-DALI		3000K	4000lm	33W	1245x140x60mm
	Office D/I 1245 33W/840 DA2 AL MA	4146875	4146875	4000K	4000lm	33W	1245x140x60mm
	Office D/I 1245 46W/830 DA2 AL MA	A1OFCC-DALI		3000K	5500lm	46W	1245x140x60mm
	Office D/I 1245 46W/840 DA2 AL MA	4146876	4146876	4000K	5500lm	46W	1245x140x60mm
	Office D/I 1545 42W/830 DA2 AL MA	A1OFCE-DALI		3000K	5000lm	42W	1545x140x60mm
	Office D/I 1545 42W/840 DA2 AL MA	4146877	4146877	4000K	5000lm	42W	1545x140x60mm
	Office D/I 1545 58W/830 DA2 AL MA	A1OFCG-DALI		3000K	7000lm	58W	1545x140x60mm
	Office D/I 1545 58W/840 DA2 AL MA	4146878	4146878	4000K	7000lm	58W	1545x140x60mm

	Produktbeskrivning	Kod	Färgtemperatur	Ljusflöde	Effekt	Mått
Office D/I Casambi
	Office D/I 1245 33W/830 CA AL MA	A1OFCA-CA	3000K	4000lm	33W	1245x140x60mm
	Office D/I 1245 33W/840 CA AL MA	A1OFCB-CA	4000K	4000lm	33W	1245x140x60mm
	Office D/I 1245 46W/830 CA AL MA	A1OFCC-CA	3000K	5500lm	46W	1245x140x60mm
	Office D/I 1245 46W/840 CA AL MA	A1OFCD-CA	4000K	5500lm	46W	1245x140x60mm
	Office D/I 1545 42W/830 CA AL MA	A1OFCE-CA	3000K	5000lm	42W	1545x140x60mm
	Office D/I 1545 42W/840 CA AL MA	A1OFCF-CA	4000K	5000lm	42W	1545x140x60mm
	Office D/I 1545 58W/830 CA AL MA	A1OFCG-CA	3000K	7000lm	58W	1545x140x60mm
	Office D/I 1545 58W/840 CA AL MA	A1OFCH-CA	4000K	7000lm	58W	1545x140x60mm
	Office D/I 1245 33W/TW CA AL MA	A1OFCI-CA	2700-6500K	4000lm	33W	1245x140x60mm
	Office D/I 1245 46W/TW CA AL MA	A1OFCJ-CA	2700-6500K	5500lm	46W	1245x140x60mm
	Office D/I 1545 42W/TW CA AL MA	A1OFCK-CA	2700-6500K	5000lm	42W	1545x140x60mm
	Office D/I 1545 58W/TW CA AL MA	A1OFCL-CA	2700-6500K	7000lm	58W	1545x140x60mm

	Produktbeskrivning	Kod	Färgtemperatur	Ljusflöde	Effekt	Mått
Office D/I ActiveAhead
	Office D/I 1245 33W/830 AA AL MA	A1OFCA-AA	3000K	4000lm	33W	1245x140x60mm
	Office D/I 1245 33W/840 AA AL MA	A1OFCB-AA	4000K	4000lm	33W	1245x140x60mm
	Office D/I 1245 46W/830 AA AL MA	A1OFCC-AA	3000K	5500lm	46W	1245x140x60mm
	Office D/I 1245 46W/840 AA AL MA	A1OFCD-AA	4000K	5500lm	46W	1245x140x60mm
	Office D/I 1545 42W/830 AA AL MA	A1OFCE-AA	3000K	5000lm	42W	1545x140x60mm
	Office D/I 1545 42W/840 AA AL MA	A1OFCF-AA	4000K	5000lm	42W	1545x140x60mm
	Office D/I 1545 58W/830 AA AL MA	A1OFCG-AA	3000K	7000lm	58W	1545x140x60mm
	Office D/I 1545 58W/840 AA AL MA	A1OFCH-AA	4000K	7000lm	58W	1545x140x60mm
