  5. MultiLine 1196 MP 75D BK
Nyhet Offentlig miljö, Kontor Retail Skola, utbildning

MultiLine

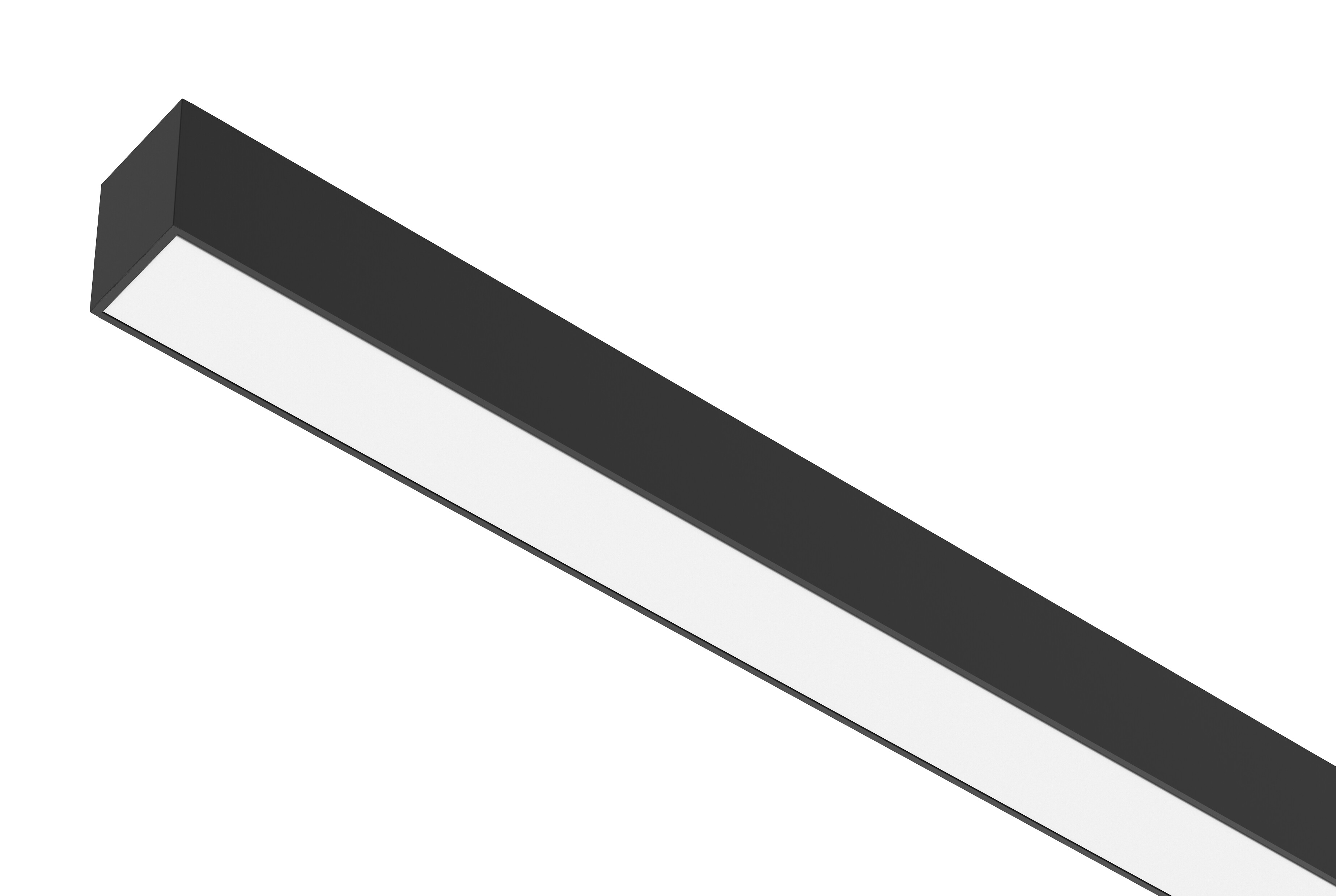

MultiLine 1196 MP 75D BK

MultiLine 1196 MP 75D BK Ytmontage/pendelarmatur 17-30W 3000/4000K 1989-3690lm Dim saknas; IP40; IK06; SK I; L70B50 100000h; LED ej utbytbar; Med ljuskälla; CRI>80; SDCM3; Genomkopplingsbar; 3x2,5mm²; Kapsling al; Färg svart; Kupa strukt. plast; C16 max. 46

Se produktinformation
Kod
A1MUAR

Teknisk information

Montering

Lämplig för väggmontering
Nej
Lämplig för pendelupphängning
Ja
Lämplig för takmontering
Ja
Lämplig för inbyggnad/infällnad
Nej
Lämplig för utanpåliggande montage
Ja
Lämplig för rampmontage
Ja
Lämplig för klämmontering
Nej
Anpassad för bildskärmsarbete (EN 12464-1)
Ja
Kapslingsklass (IP)
IP40
Skyddsklass (IP) baksida
IP40
Skyddsklass (IP) framsida
IP40
Max. antal armaturer per automatsäkring C10 (MCB)
29
Max. antal armaturer per kretsbrytare B16
28
Max. antal armaturer per kretsbrytare C16
46
Slagtålighet (IK)
IK06
Armatur med begränsad yttemperatur "D" (EN 60598-2-24)
Ja
Lämplig för nödbelysning
Nej
Övertäckning med isolering
-
Typ av kabeldragning
Lämplig för genomgående ledning
Antal poler
3
Ledararea (mm²)
2.5 mm²
Typ anslutning
Insticksklämma (snabbklämma)
Anslutningsbar ledararea (min) (mm²)
1.5 mm²
Anslutningsbar ledararea (max) (mm²)
2.5 mm²
Med anslutningssladd och uttag
Nej

Konstruktion

Med monteringsdetaljer
Ja
Ljuskälla
LED ej utbytbar
Med ljuskälla
Ja
Lämplig för antal ljuskällor
1
Lamphållare/sockel
Övrigt
Material hus/kapsling/stomme
Aluminium
Ytskydd hus/kapsling/stomme
Pulverlackerad
Färg hus/kapsling/stomme
Svart
Material kupa/kåpa
Plast, strukturerad
Rasterutförande
Ingen
Drivdon ingår
Ja
Utbytbart drivdon
Ja
Energieffektivitetsklass ljuskälla (EU 2019/2015)
C
Innehåller produkt enligt 2019/2020/EU
Ja
Nöddriftförsörjningssystem
Ingen
Integrerad nödströmförsörjning
Nej
Med brytare
Nej
Med lufthål
Nej
Glödtrådstest (IEC 60695-2-11)
650 °C - 30 s

Elektrotekniska data

Spänningstyp
AC
Märkspänning från (V)
220 V
Märkspänning till (V)
240 V
Märkström (min) (mA)
200 mA
Märkström (max) (mA)
350 mA
Drivdon
LED-drivdon konstantström
Skyddsklass (IEC 61140)
I
Lämplig för lampeffekt (min) (W)
17 W
Lämplig för lampeffekt (max) (W)
30 W
Ljusutbyte (min) (lm/W)
113 lm/W
Ljusutbyte (max) (lm/W)
126 lm/W
Max. systemeffekt (W)
30 W
Ljusutbyte (lm/W)
126 lm/W
Effektfaktor
0.9
Distorsion (THD) (%)
20 %
Distorsion (THD)
20 THD

Dimning och styrning

Dimningsbar
Nej
Dimning 0-10 V
Nej
Dimning 1-10 V
Nej
Dimning DALI
Nej
Dimning DALI-2
Nej
Dimning DMX
Nej
Dimning DSI
Nej
Dimning LineSwitch
Nej
Dimning tillverkarspecifik
Nej
Dimning nätspänningsmodulering
Nej
Dimning bakkant (phase cut-off)
Nej
Dimning framkant (phase cut-on)
Nej
Dimning programmerbar
Nej
Dimning potentiometer (integrerad)
Nej
Dimning RF
Nej
Dimming sinusvåg (Sine Wave Reduction)
Nej
Dimning med touch
Nej
Dimning Zigbee
Nej
Dimmer med tryckknapp
Nej
Dimmerfunktion saknas
Ja
Med närvaroindikator
Nej
Med rörelsesensor
Nej
Med ljussensor
Nej
Konstant ljusflöde (CLO)
Nej
Bluetoothstyrd
Nej
Kompatibel med Casambi
Nej
Kompatibel med Apple HomeKit
Nej
Kompatibel med Google Assistant
Nej
Kompatibel med Amazon Alexa
Nej
Med stöd för IFTTT
Nej

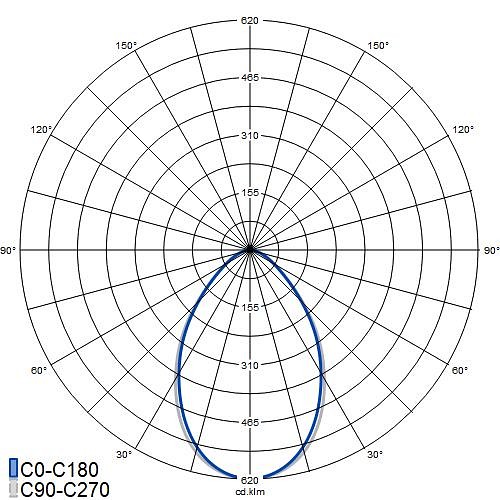

Fotometriska data

Ljusfördelare/spridare
Diffusorlins/-optik/-panel
Ljusfördelning
Symmetrisk
Spridningsvinkel
Bredstrålande 40-80°
Färgbeständighet (McAdam ellipse)
SDCM3
Ljusuttag
Direkt
Nominellt ljusflöde (IEC 62722-2-1) (min) (lm)
1989 lm
Nominellt ljusflöde (IEC 62722-2-1) (max) (lm)
3690 lm
Ljusfärg
Vit
Armaturljusflöde (lm)
3690 lm
Färgtemperatur (min) (K)
3000 K
Färgtemperatur (max) (K)
4000 K
Flimmervärde Pst LM
1
Färgtolkningsindex (CRI/Ra)
80-89
Stroboskopeffektvärde SVM
0.4
Fotobiologisk säkerhet (EN 62471)
RG0
Unified Glare Ratio (UGR)
19.5
Färg på ljus justerbar
Lägen
Justering ljusflöde
Lägen
Justerbar ljusfördelning
Nej

Livslängd och kapacitet

Nominell livslängd L70/B50 vid 25 °C (h)
100000 h
Nominell livstid L80/B50 vid 25 °C
100000 h
Bibehållet ljusflöde vid genomsnittlig livslängd 35 000 tim (25 °C omgivning) (%)
95 %
Bibehållet ljusflöde vid genomsnittlig livslängd 50 000 tim (25 °C omgivning) (%)
90 %
Bibehållet ljusflöde vid genomsnittlig livslängd 75 000 tim (25 °C omgivning) (%)
85 %
Bortfall vid genomsnittlig livslängd 35 000 tim (25 °C omgivning) (%)
5 %
Bortfall vid genomsnittlig livslängd 50 000 tim (25 °C omgivning) (%)
5 %
Bortfall vid genomsnittlig livslängd 75 000 tim (25°C omgivning) (%)
10 %
Nominell omgivande temperatur (IEC62722-2-1) (min) (°C)
0 °C
Nominell omgivande temperatur (IEC62722-2-1) (max) (°C)
25 °C

Mått

Bredd (mm)
55 mm
Höjd/djup (mm)
74 mm
Längd (mm)
1196 mm
