Arel 1545x245 41W/840 AL MA WH

Name: Arel 1545×245 41W/840 AL MA WH
SKU: 4222723

Arel Ytmontage/pendelarmatur 41W 4000K 5050lm Dim saknas; IP20; SK I; L70B50 100000h; LED ej utbytbar; CRI>80; SDCM3; Lämplig för genomgående ledning; 3x2.5mm²; Kapsling Stål; Färg vit; Kupa Plastic matt/satinized

Se produktinformation

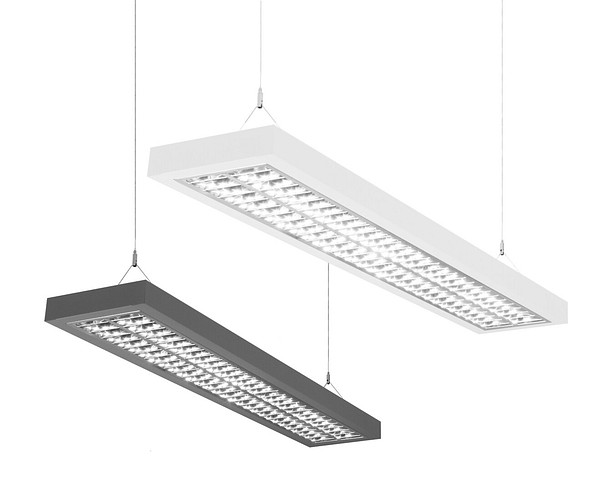

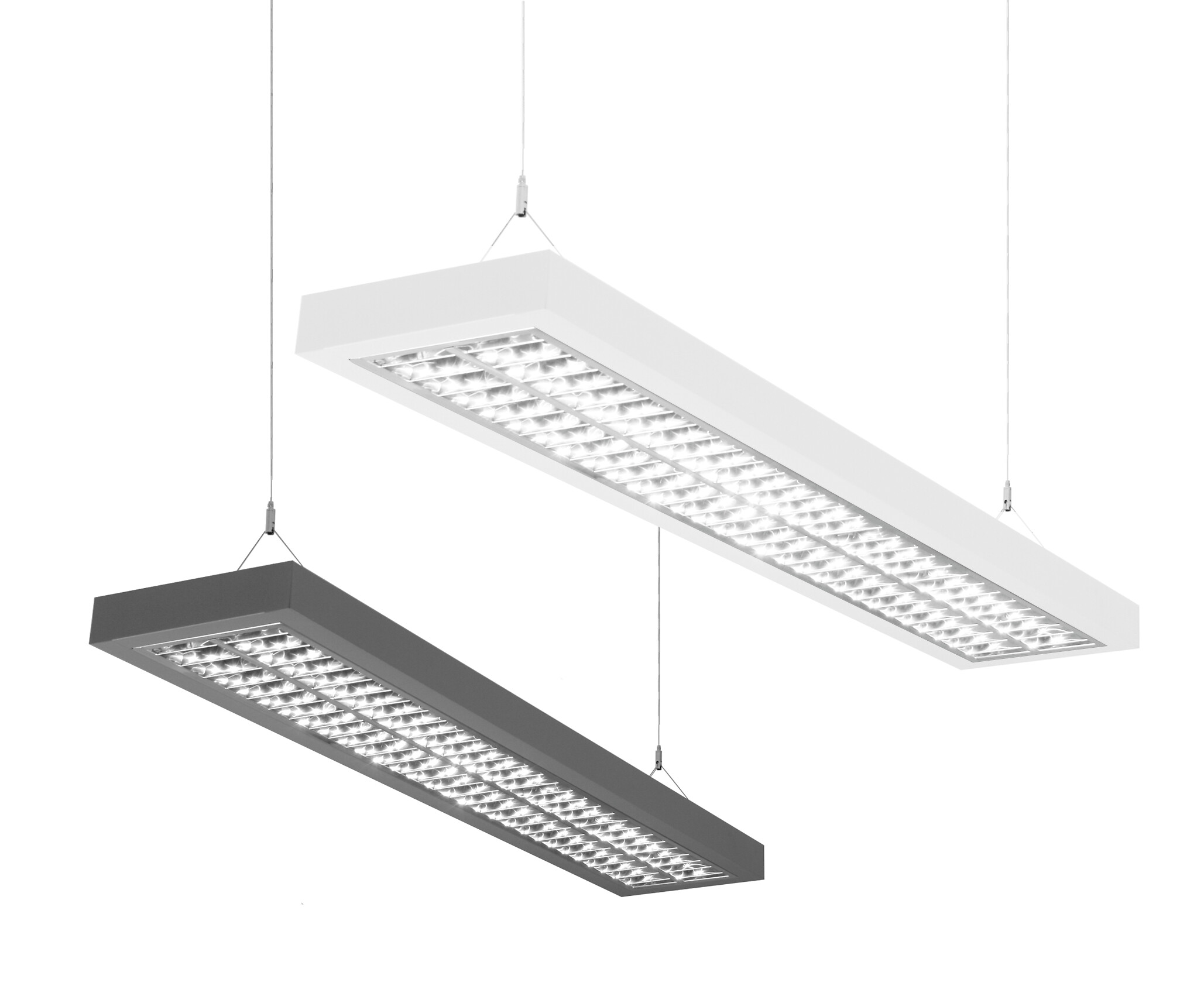

Arel är en heltäckande armaturserie för kontor och andra offentliga utrymmen. Armaturerna har bländskydd med matt yta. Pendel- eller ytmontering. I standardsortimentet finns två färgtemperaturer och två storlekar. Fast LED.

Stomme av stål, bländskydd av aluminium, matt.
Vit, RAL 9003.
Skyddsklass I.
Kan vidarekopplas, 3 x 2,5 mm2, Dali-modeller 5 x 2,5 mm2.
Monteringshöjd 2–4 m.
Fast LED: Nedljusversion: 19–58 W / 2150–6850 lm.
Upp- och nedljusversion: 54–79 W / 5800–8800 lm.
Färgtemperaturer 3000 K och 4000 K. CRI > 80 / Ra > 80.
MacAdam 3 SDCM.
IP20.
On/off- och Dali-modeller i standardsortimentet.
Omgivningstemperatur 0 … 25 °C.
Livslängd L70 100 000 h (Ta25°C).
Livslängd L80 80 000 h (Ta25°C).
Drivdonets livslängd 50 000 h.
Vajerupphängningssats 4107113 och 4146595 som tilläggsutrustning, också universell skenfäste D2ARKI.
WH = vit, DA = Dali, AL = aluminium, MA = matt.

Finns även med Casambi-, ActiveAhead-, Philips SR-, 1–10 V och Switch Dim-styrning efter projektets behov. På beställning CRI > 90. Finns även med olika slags anslutningskablar och med snörbrytare (on/off och Dali). Produkten finns även med högblankt bländskydd, ljusflödespaket 1900–7200 lm och grå färg, RAL 9007.

Kod: 4222723

Teknisk information

Montering

Lämplig för rampmontage: Nej
Anpassad för bildskärmsarbete (EN 12464-1): Ja
Max. antal armaturer per kretsbrytare B16: 31
Max. antal armaturer per kretsbrytare C16: 53
Kapslingsklass (IP): IP20
Armatur med begränsad yttemperatur "D" (EN 60598-2-24): Nej
Lämplig för nödbelysning: Nej
Nöddriftsövervakningssystem: Ingen
Typ av kabeldragning: Lämplig för genomgående ledning
Anslutningsbar ledararea (min) (mm²): 1.5 mm²
Anslutningsbar ledararea (max) (mm²): 2.5 mm²
Antal poler: 3
Ledararea (mm²): 2.5 mm²
Typ anslutning: Insticksklämma (snabbklämma)

Konstruktion

Ljuskälla: LED ej utbytbar
Med ljuskälla: Ja
Lämplig för antal ljuskällor: 1
Lamphållare/sockel: Övrigt
Material hus/kapsling/stomme: Stål
Färg hus/kapsling/stomme: Vit
Material kupa/kåpa: Plastic matt/satinized
Rasterutförande: Matt
Drivdon ingår: Ja
Utbytbart drivdon: Ja
Reflektor: Matt
Energieffektivitetsklass ljuskälla (EU 2019/2015): C
Innehåller produkt enligt 2019/2020/EU: Ja
Integrerad nödströmförsörjning: Nej
Nöddriftförsörjningssystem: Ingen
Glödtrådstest (IEC 60695-2-11): 650 °C - 30 s
Upphängning medlevereras: Nej

Elektrotekniska data

Spänningstyp: AC
Märkspänning från (V): 220 V
Märkspänning till (V): 240 V
Drivdon: LED-drivdon konstantström
Skyddsklass (IEC 61140): I
Ljusutbyte (min) (lm/W): 123 lm/W
Ljusutbyte (max) (lm/W): 123 lm/W
Lämplig för lampeffekt (min) (W): 41 W
Lämplig för lampeffekt (max) (W): 41 W
Max. systemeffekt (W): 41 W
Ljusutbyte (lm/W): 123 lm/W
Effektfaktor: 0.9

Dimning och styrning

Dimningsbar: Nej
Dimning 0-10 V: Nej
Dimning 1-10 V: Nej
Dimning DALI: Nej
Dimning DALI-2: Nej
Dimning DMX: Nej
Dimning DSI: Nej
Dimning tillverkarspecifik: Nej
Dimning nätspänningsmodulering: Nej
Dimning bakkant (phase cut-off): Nej
Dimning framkant (phase cut-on): Nej
Dimning potentiometer (integrerad): Nej
Dimning programmerbar: Nej
Dimning RF: Nej
Dimning LineSwitch: Nej
Dimming sinusvåg (Sine Wave Reduction): Nej
Dimning med touch: Nej
Dimning Zigbee: Nej
Dimmer med tryckknapp: Nej
Dimmerfunktion saknas: Ja
Med rörelsesensor: Nej
Med närvaroindikator: Nej
Med ljussensor: Nej
Konstant ljusflöde (CLO): Nej
Kompatibel med Apple HomeKit: Nej
Kompatibel med Google Assistant: Nej
Kompatibel med Amazon Alexa: Nej
Kompatibel med Casambi: Nej
Med stöd för IFTTT: Nej
Bluetoothstyrd: Nej

Fotometriska data

Ljusfördelare/spridare: Reflektor
Ljusfördelning: Symmetrisk
Färgbeständighet (McAdam ellipse): SDCM3
Ljusuttag: Direkt
Nominellt ljusflöde (IEC 62722-2-1) (min) (lm): 5050 lm
Nominellt ljusflöde (IEC 62722-2-1) (max) (lm): 5050 lm
Armaturljusflöde (lm): 5050 lm
Ljusfärg: Vit
Färgtemperatur (min) (K): 4000 K
Färgtemperatur (max) (K): 4000 K
Färgtolkningsindex (CRI/Ra): 80-89
Unified Glare Ratio (UGR): 19
Flimmervärde Pst LM: 5
Stroboskopeffektvärde SVM: 1
Färg på ljus justerbar: Nej
Justering ljusflöde: Nej
Justerbar ljusfördelning: Nej

Livslängd och kapacitet

Nominell livslängd L70/B50 vid 25 °C (h): 100000 h
Bibehållet ljusflöde vid genomsnittlig livslängd 50 000 tim (25 °C omgivning) (%): 90 %
Bortfall vid genomsnittlig livslängd 50 000 tim (25 °C omgivning) (%): 5 %
Bortfall vid genomsnittlig livslängd 75 000 tim (25°C omgivning) (%): 5 %

Mått

Bredd (mm): 245 mm
Höjd/djup (mm): 55 mm
Längd (mm): 1545 mm

	Produktbeskrivning	Kod	Elektriskt nummer (FIN)	Färgtemperatur	Ljusflöde	Effekt	Mått
Arel
	Arel 1245X160 19W/830 AL MA WH	4222731	4222731	3000K	2150lm	19W	1245x160x55mm
	Arel 1245X160 19W/840 AL MA WH	4222732	4222732	4000K	2150lm	19W	1245x160x55mm
	Arel 1245X245 26W/830 AL MA WH	4222733	4222733	3000K	3150lm	26W	1245x245x55mm
	Arel 1245X245 26W/840 AL MA WH	4222734	4222734	4000K	3150lm	26W	1245x245x55mm
	Arel 1245X245 37W/830 AL MA WH	4222735	4222735	3000K	4250lm	37W	1245x245x55mm
	Arel 1245X245 37W/840 AL MA WH	4222736	4222736	4000K	4250lm	37W	1245x245x55mm
	Arel 1545×160 30W/830 AL MA WH	4222720	4222720	3000K	3300lm	30W	1545x160x55mm
	Arel 1545×160 30W/840 AL MA WH	4222721	4222721	4000K	3300lm	30W	1545x160x55mm
	Arel 1545×245 41W/830 AL MA WH	4222722	4222722	3000K	5050lm	41W	1545x245x55mm
	Arel 1545×245 41W/840 AL MA WH	4222723	4222723	4000K	5050lm	41W	1545x245x55mm
	Arel 1545×245 58W/840 AL MA WH	4222725	4222725	4000K	6850lm	58W	1545x245x55mm
	Arel 1545×245 58W/830 AL MA WH	4222724	4222724	3000K	6850lm	58W	1545x245x55mm

	Produktbeskrivning	Kod	Färgtemperatur	Ljusflöde	Effekt	Mått
Arel Dali
	Arel 1245X160 19W/830 DA AL MA WH	D2ARFA-DALI	3000K	2150lm	19W	1245x160x55mm
	Arel 1245X160 19W/840 DA AL MA WH	D2ARFB-DALI	4000K	2150lm	19W	1245x160x55mm
	Arel 1245X245 26W/830 DA AL MA WH	D2ARMA-DALI	3000K	3150lm	26W	1245x245x55mm
	Arel 1245X245 26W/840 DA AL MA WH	D2ARMB-DALI	4000K	3150lm	26W	1245x245x55mm
	Arel 1245X245 37W/830 DA AL MA WH	D2ARGA-DALI	3000K	4250lm	37W	1245x245x55mm
	Arel 1245X245 37W/840 DA AL MA WH	D2ARGB-DALI	4000K	4250lm	37W	1245x245x55mm
	Arel 1545×160 30W/830 DA AL MA WH	D2ARLA-DALI	3000K	3300lm	30W	1545x160x55mm
	Arel 1545×160 30W/840 DA AL MA WH	D2ARLB-DALI	4000K	3300lm	30W	1545x160x55mm
	Arel 1545×245 41W/840 DA AL MA WH	D2ARHH-DALI	4000K	5050lm	41W	1545x245x55mm
	Arel 1545×245 41W/830 DA AL MA WH	D2ARHG-DALI	3000K	5050lm	41W	1545x245x55mm
	Arel 1545×245 58W/830 DA AL MA WH	D2ARHM-DALI	3000K	6850lm	58W	1545x245x55mm
	Arel 1545×245 58W/840 DA AL MA WH	D2ARHN-DALI	4000K	6850lm	58W	1545x245x55mm
