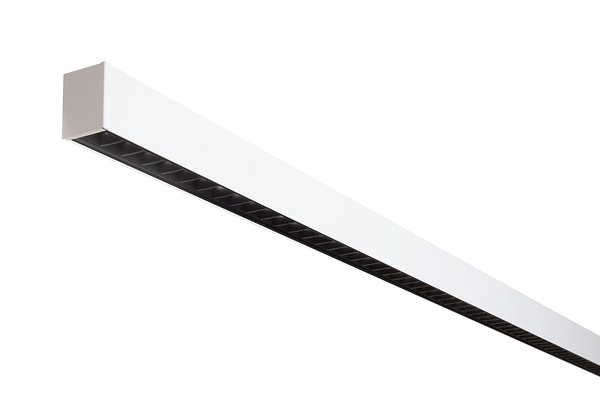

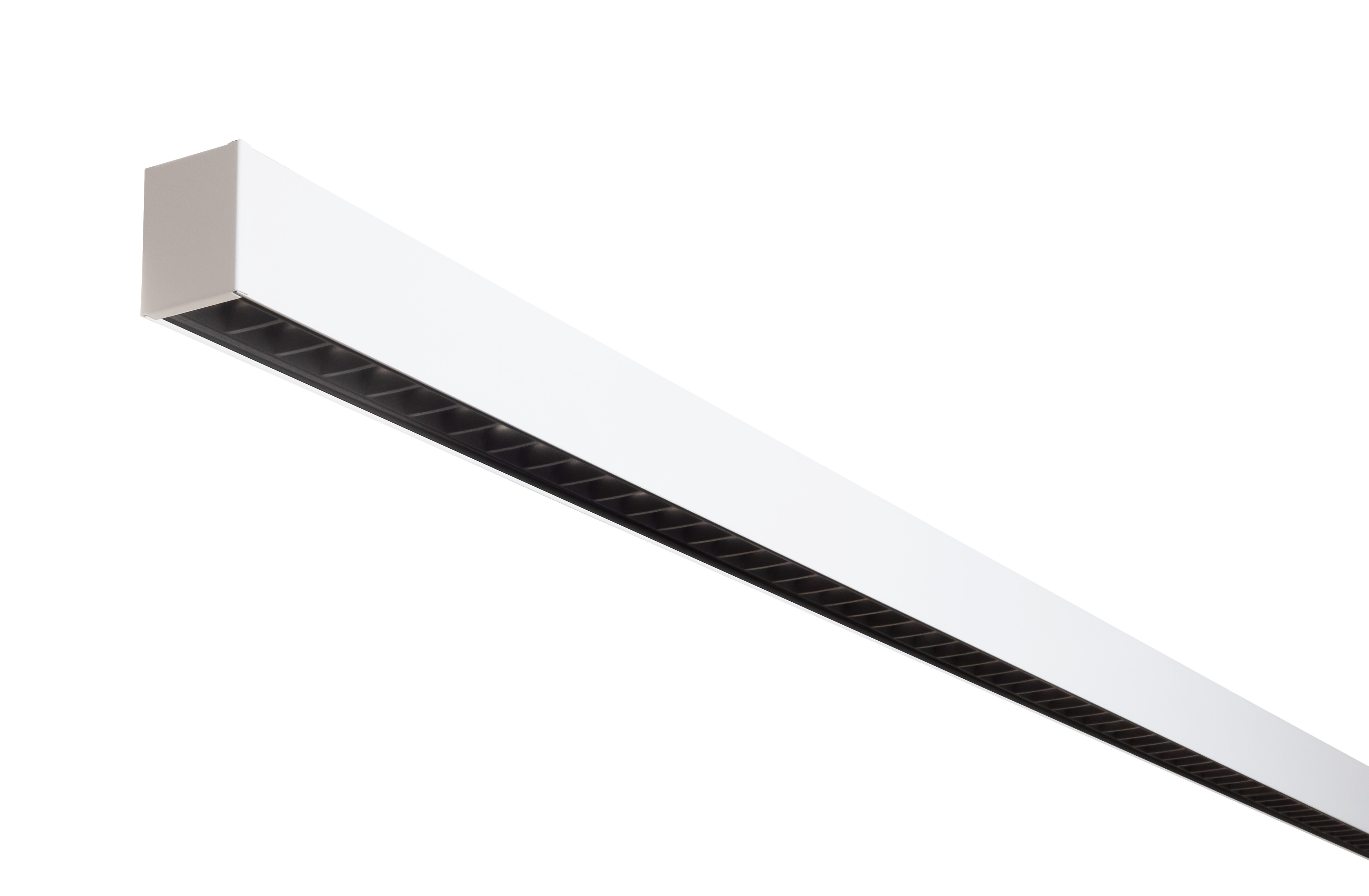

Vario 1140 25W/840 DO80 DA2 WH/BK
Vario Ytmontage/pendelarmatur 25W 4000K 4000lm Dim DALI-2; Dim programmerbar; Dim med tryckknapp; IP20; IK02; SK I; L70B50 100000h; LED ej utbytbar; Med ljuskälla; CRI>80; SDCM3; Avslutning; 5x0.75mm²; Kapsling al; Färg vit; Kupa Övrigt; C16 max. 93

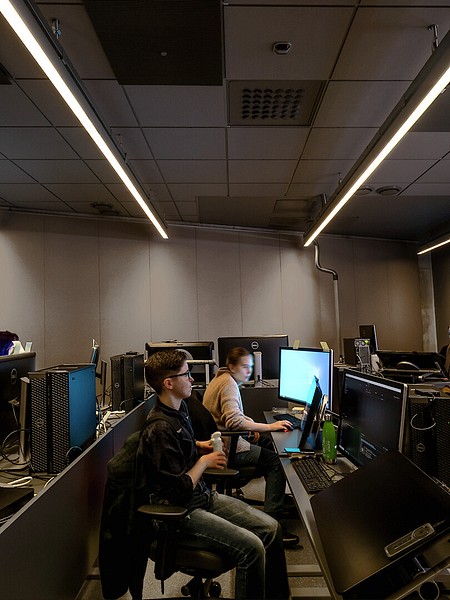

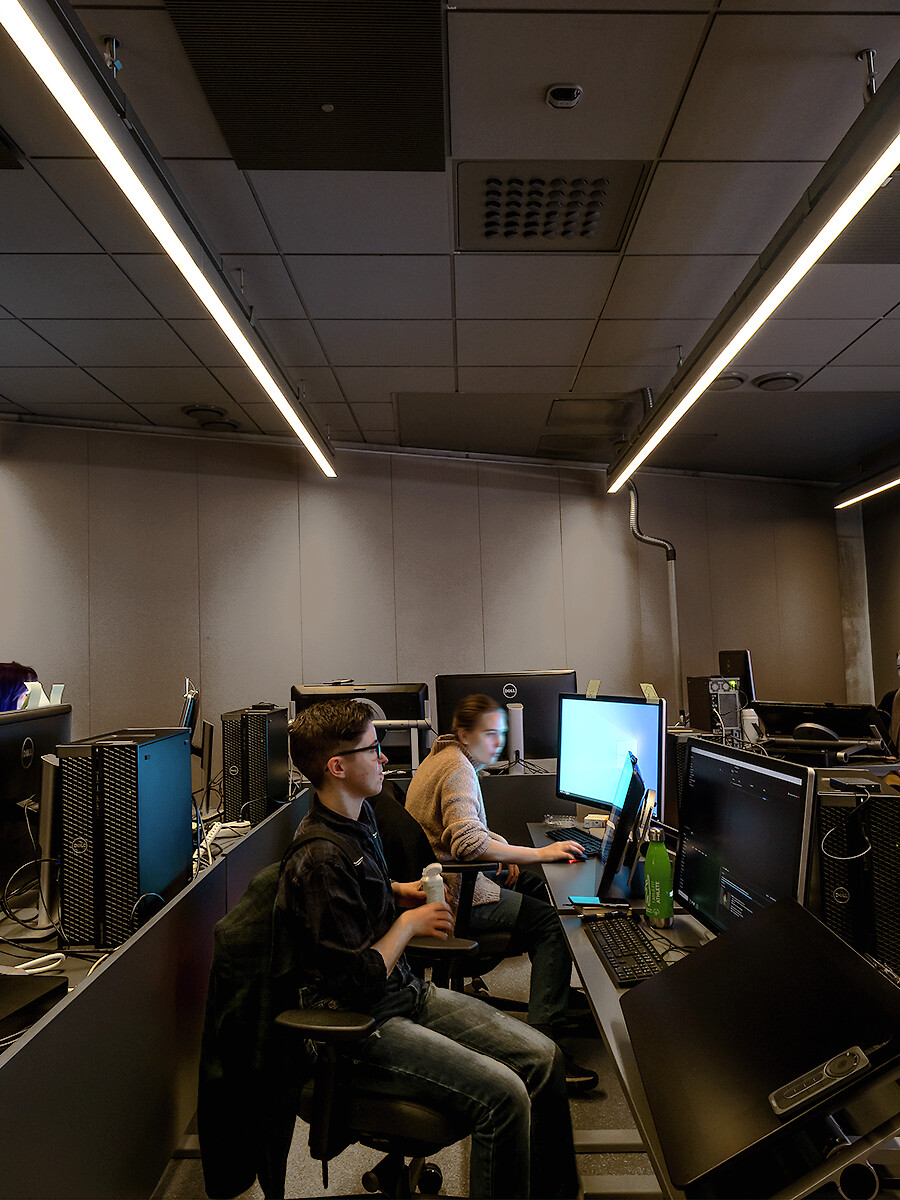

Ytmonterade Vario är en armatur med aluminiumprofil som är utvecklad och tillverkad i Finland. Materialet som används i stomme är 100 % återvunnet aluminium. Du kan skräddarsy en helhet som passar perfekt för ditt projekt med olika stomlängder och hörnkopplingsstycken. Användningsområden är kontor, entréhallar och utbildningsinstitutioner samt korridorer inomhus. Med armaturen kan du skapa en kontinuerlig ljuslinje på upp till 4500 mm. DO-seriens modeller är ett utmärkt val för alla typer av utrymmen där låga bländningsvärden och exakt kontrollerad ljusfördelning eftersträvas. DO-modellerna är utformade med användarkomfort i fokus, så att ljuset riktas jämnt och diskret mot det belysta området. Vario-armaturerna produceras i Finland och är designade och tillverkade på Airams fabrik i Lahtis.
Stomme av aluminium, kupa av akryl; mikroprisma (ACMP), opal (ACO) eller deep optic (DO).
Vit, RAL 9016.
Skyddsklass I.
Ytmontering i taket. Kopplas i separat dosa. Armaturen levereras med två meter förbindningskabel (3/5 x 0,75 mm2).
Mikroprisma:
1140 mm: 24 W / 3100 lm.
1420 mm: 30 W / 3900 lm.
4500 mm: 92 W / 12 500 lm.
Opal:
1140 mm: 24 W / 3100 lm.
1420 mm: 30 W / 3900 lm.
4500 mm: 92 W / 12 500 lm.
Deep optic:
1140 mm / 25 W: WH/WH / 4600 lm. WH/BK 4000 lm.
1420 mm / 31 W: WH/WH / 5800 lm. WH/BK 5000 lm.
Färgtemperatur 4000 K. CRI > 80 / Ra > 80.
MacAdam 3 SDCM.
IP20.
IK02.
On/off- och Dali-2-modeller med tryckknappsstyrning (230 V).
Omgivningstemperatur 0 … 25 °C.
Livslängd L70 > 100 000 h (Ta25°C).
Livslängd L80 100 000 h (Ta25°C).
Drivdonets livslängd 100 000 h.
WH/WH = vit stomme + vit diffuser, WH/BK = vit stomme + svart diffusor, 80D = 80 graders linser.
För produkten 4146889 i produktserien finns ett EPD-dokument tillgängligt.
Casambi- och ActiveAhead-modeller är tillgängliga på projektspecifik basis. Ljusflödespaket som skräddarsys helt efter dina behov finns tillgängliga. Genomkoppling, olika genomföringspunkter, måttillverkade anslutningskablar med snabbkoppling och snabbanslutningskablar finns på beställning. Färgtemperaturer alternativt är 3000 K och Tunable White. På beställning CRI > 90. Mot separat beställning stomfärger i RAL-Classic-serien. Olika linjär belysning på beställning. Olika längder från 600 mm till 4500 mm finns också tillgängliga på beställning.
- Kod
- 4146999
Nedladdningar
Teknisk information
- El-nummer (FIN)
- 4146999
- GTIN
- 6435200315618
- Airam-kod
- A1VADF
- Kod
- 4146999
- Märkspänning från (V)
- 220
- Med monteringsdetaljer
- Ja
- Anslutningsbar ledararea (max) (mm²)
- 0.75
- Ljusutbyte (max) (lm/W)
- 160
- Innehåller produkt enligt 2019/2020/EU
- Ja
- Dimning nätspänningsmodulering
- Nej
- Kompatibel med Apple HomeKit
- Nej
- Dimning programmerbar
- Ja
- Dimning RF
- Nej
- Dimning 1-10 V
- Nej
- Dimning tillverkarspecifik
- Nej
- Höjd/djup (mm)
- 80
- Lämplig för pendelupphängning
- Ja
- Max. antal armaturer per automatsäkring C10 (MCB)
- 57
- Spänningstyp
- AC
- Stroboskopeffektvärde SVM
- 0.4
- Lämplig för utanpåliggande montage
- Ja
- Typ anslutning
- Övrigt
- Konstant ljusflöde (CLO)
- Nej
- Med ljuskälla
- Ja
- Bredd (mm)
- 60
- Effektfaktor
- 0.9
- Bortfall vid genomsnittlig livslängd 75 000 tim (25°C omgivning) (%)
- 10
- Med stöd för IFTTT
- Nej
- Ytskydd hus/kapsling/stomme
- Pulverlackerad
- Justerbar ljusfördelning
- Nej
- Lämplig för väggmontering
- Nej
- Dimningsbar
- Ja
- Dimning DSI
- Nej
- Med brytare
- Nej
- Med ljussensor
- Nej
- Färgtemperatur (min) (K)
- 4000
- Dimning med touch
- Nej
- Integrerad nödströmförsörjning
- Nej
- Skyddsklass (IP) framsida
- IP20
- Ljusfördelning
- Symmetrisk
- Färg på ljus justerbar
- Nej
- Dimmer med tryckknapp
- Ja
- Material kupa/kåpa
- Övrigt
- Ljusutbyte (min) (lm/W)
- 160
- Armatur med begränsad yttemperatur "D" (EN 60598-2-24)
- Ja
- Dimmerfunktion saknas
- Nej
- Lämplig för antal ljuskällor
- 1
- Dimning framkant (phase cut-on)
- Nej
- Rasterutförande
- Matt
- Dimning 0-10 V
- Nej
- Nöddriftsövervakningssystem
- Ingen
- Bibehållet ljusflöde vid genomsnittlig livslängd 75 000 tim (25 °C omgivning) (%)
- 80
- Anslutningsbar ledararea (min) (mm²)
- 0.75
- Bortfall vid genomsnittlig livslängd 50 000 tim (25 °C omgivning) (%)
- 5
- Lämplig för takmontering
- Ja
- Längd elkabel (mm)
- 2000
- Nominellt ljusflöde (IEC 62722-2-1) (max) (lm)
- 4000
- Unified Glare Ratio (UGR)
- 15
- Armaturljusflöde (lm)
- 4000
- Ljusfärg
- Vit
- Antal poler
- 5
- Max. antal armaturer per kretsbrytare B16
- 55
- Färgbeständighet (McAdam ellipse)
- SDCM3
- Lämplig för klämmontering
- Ja
- Slagtålighet (IK)
- IK02
- Nominellt ljusflöde (IEC 62722-2-1) (min) (lm)
- 4000
- Dimming sinusvåg (Sine Wave Reduction)
- Nej
- Färgtolkningsindex (CRI/Ra)
- 80-89
- Lämplig för inbyggnad/infällnad
- Nej
- Dimning potentiometer (integrerad)
- Nej
- Bluetoothstyrd
- Nej
- Ljusfördelare/spridare
- Diffusorlins/-optik/-panel
- Nominell livstid L80/B50 vid 25 °C
- 100000
- Lamphållare/sockel
- Övrigt
- Dimning LineSwitch
- Nej
- Distorsion (THD) (%)
- 15
- Spridningsvinkel
- Bredstrålande 40-80°
- Utbytbart drivdon
- Ja
- Drivdon ingår
- Ja
- Ljusutbyte (lm/W)
- 160
- Märkström (min) (mA)
- 150
- Längd (mm)
- 1140
- Kompatibel med Casambi
- Nej
- Övertäckning med isolering
- -
- Max. antal armaturer per kretsbrytare C16
- 93
- Dimning bakkant (phase cut-off)
- Nej
- Fotobiologisk säkerhet (EN 62471)
- RG0
- Dimning DMX
- Nej
- Dimning DALI-2
- Ja
- Glödtrådstest (IEC 60695-2-11)
- 650 °C - 30 s
- Typ av kabeldragning
- Avslutning
- Märkspänning till (V)
- 240
- Drivdon
- LED-drivdon konstantström
- Distorsion (THD)
- 15
- Märkström (max) (mA)
- 150
- Med lufthål
- Nej
- Flimmervärde Pst LM
- 1
- Färgtemperatur (max) (K)
- 4000
- Ljusuttag
- Direkt
- Skyddsklass (IEC 61140)
- I
- Skyddsklass (IP) baksida
- IP20
- Lämplig för lampeffekt (min) (W)
- 25
- Nöddriftförsörjningssystem
- Ingen
- Ljuskälla
- LED ej utbytbar
- Dimning Zigbee
- Nej
- Bibehållet ljusflöde vid genomsnittlig livslängd 50 000 tim (25 °C omgivning) (%)
- 90
- Färg hus/kapsling/stomme
- Vit
- Kompatibel med Amazon Alexa
- Nej
- Kompatibel med Google Assistant
- Nej
- Lämplig för nödbelysning
- Nej
- Anpassad för bildskärmsarbete (EN 12464-1)
- Ja
- Material hus/kapsling/stomme
- Aluminium
- Nominell livslängd L70/B50 vid 25 °C (h)
- 100000
- Justering ljusflöde
- Steglöst reglerbar
- Med rörelsesensor
- Nej
- Lämplig för lampeffekt (max) (W)
- 25
- Nominell omgivande temperatur (IEC62722-2-1) (min) (°C)
- 0
- Nominell omgivande temperatur (IEC62722-2-1) (max) (°C)
- 25
- Ledararea (mm²)
- 0.75
- Max. systemeffekt (W)
- 25
- Lämplig för rampmontage
- Nej
- Dimning DALI
- Ja
- Med anslutningssladd och uttag
- Ja
- Energieffektivitetsklass ljuskälla (EU 2019/2015)
- B
- Kapslingsklass (IP)
- IP20
- Med närvaroindikator
- Nej
Produktversioner
| Produktbeskrivning | Kod | |
|---|---|---|
| Vario 1140 25W/840 DO80 WH/WH | 4146994 |
|
| Vario 1140 25W/840 DO80 WH/BK | 4146995 |
|
| Vario 1420 31W/840 DO80 WH/WH | 4146996 |
|
| Vario 1420 31W/840 DO80 WH/BK | 4146997 |
|
| Vario 1140 24W/840 ACO WH | 4146879 |
|
| Vario 1420 30W/840 ACO WH | 4146880 |
|
| Vario 4500 92W/840 ACO WH | 4146881 |
|
| Vario 1140 24W/840 ACMP WH | 4146882 |
|
| Vario 1420 30W/840 ACMP WH | 4146883 |
|
| Vario 4500 92W/840 ACMP WH | 4146884 |
|
| Vario 1140 25W/840 DO80 DA2 WH/WH | 4146998 |
|
| Vario 1140 25W/840 DO80 DA2 WH/BK | 4146999 |
|
| Vario 1420 31W/840 DO80 DA2 WH/WH | 4147000 |
|
| Vario 1420 31W/840 DO80 DA2 WH/BK | 4147001 |
|
| Vario 1140 24W/840 ACO DA2 WH | 4146885 |
|
| Vario 1420 30W/840 ACO DA2 WH | 4146886 |
|
| Vario 4500 92W/840 ACO DA2 WH | 4146887 |
|
| Vario 1140 24W/840 ACMP DA2 WH | 4146888 |
|
| Vario 1420 30W/840 ACMP DA2 WH | 4146889 |
|
| Vario 4500 92W/840 ACMP DA2 WH | 4146890 |
