Compact XL 150 IP54 14W 3CCT GR
Compact XL Downlight 8W-14W 3000/3500/4000K 1150-1800lm Sprid.vinkel Mediumstrålande 20-40°; Dim saknas; IP54; IK03; SK II; L70B50 100000h; CRI>80; SDCM3; Lämplig för genomgående ledning; 3x2.5mm²; Kapsling al; Färg vit; Kupa Plast, transparent; C16 max. 45

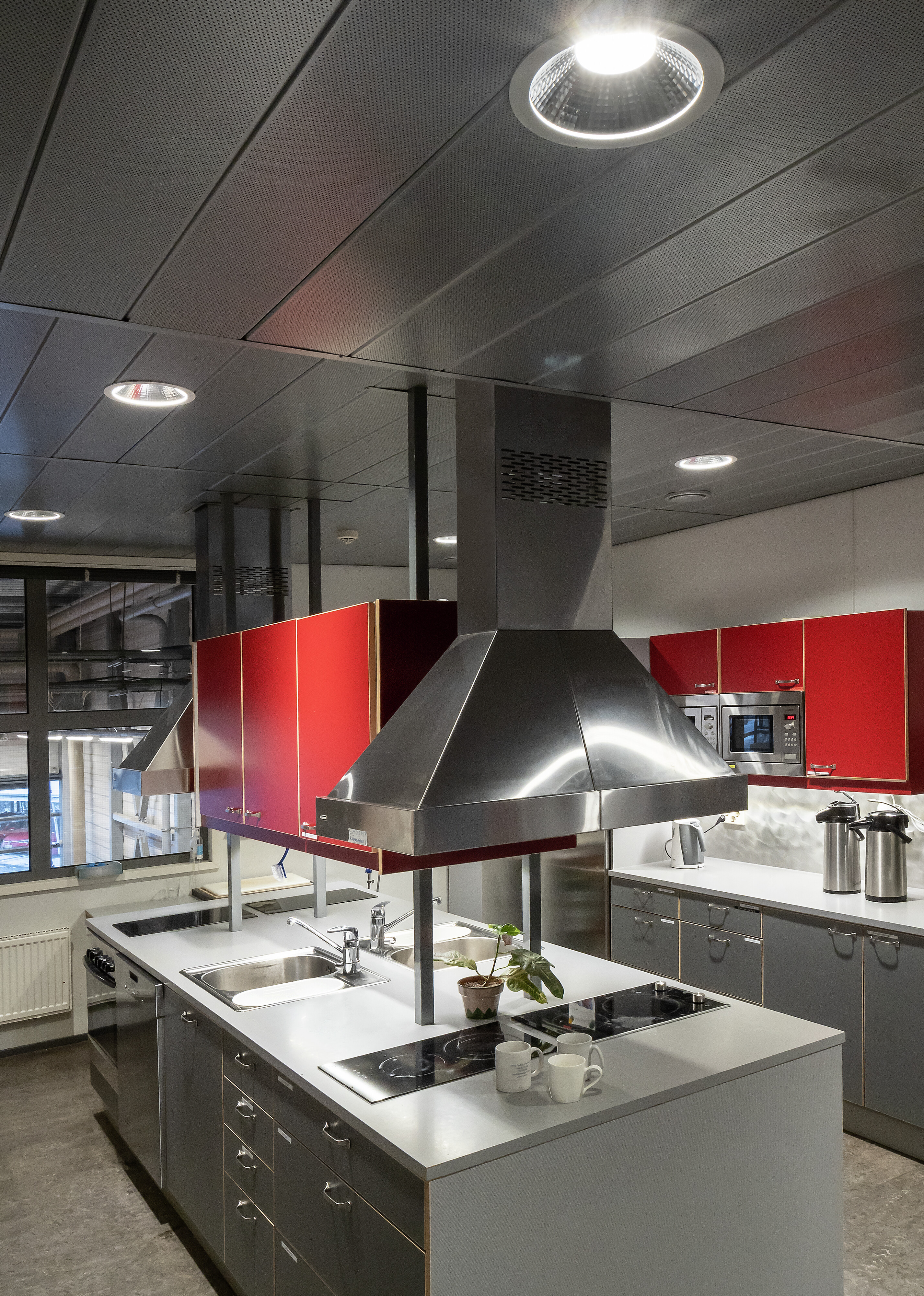

Compact XL är en mångsidig och högkvalitativ downlightserie som skapar ett ljust och jämnt fördelat ljus. Serien är designad för offentliga utrymmen, såsom lobbyområden och korridorer, och särskilt för kontor och utbildningsinstitutioner. Armaturerna är utformade för att orsaka så lite obehagsbländning som möjligt, och deras UGR-värde är mindre än 19. Armaturen passar också för renoveringsprojekt. Serien erbjuder fyra olika storlekar på armaturer, inklusive en PIR-modell. Effekten och färgtemperaturen kan väljas från flera alternativ. Du kan välja mellan tre färger på stommen för att passa dina behov. Också mot separat beställning stomfärger i RAL-Classic-serien. Armaturerna är mycket energieffektiva och hållbara, och de har ett bra lm/w-förhållande. Täckringar finns som tillbehör.
Stomme och kupa av aluminium, plastlinser.
Vit RAL 9016, svart RAL 9005, grå RAL 7037.
Skyddsklass II.
Infälld montering i tak.
Vidarekoppling: on/off och Casambi 3 x 1,5/2,5 mm2, Pir 4 x 1,5/2,5 mm2 och Dali 5 x 2,5 mm2.
Monteringshöjd 2–5 m.
Fast LED, kan justeras på armaturen:
150 mm: 8 W 1150 lm, 10 W 1400 lm, 12 W 1700 lm, 14 W 1800 lm.
170 mm: 18 W 2700 lm, 20 W 3000 lm, 22 W 3300 lm, 24 W 3350 lm.
210 mm: 18 W 2650 lm, 20 W 2950 lm, 22 W 3200 lm, 24 W 3250 lm.
170 mm Pir: 6 W 1050 lm, 8 W 1100 lm, 10 W 1350 lm, 11 W 1500 lm, 12 W 1650 lm.
Färgtemperaturer 3000 K, 3500 K och 4000 K, kan justeras på armaturen. CRI > 80 / Ra > 80.
MacAdam 3 SDCM.
IP20/IP54.
IK03.
On/off, Dali och Casambi.
Pir-modeller fungerar på en passiv infraröd sensorprincip och är lämpliga för master/slave (M/S) installation, vilket möjliggör användning av upp till 3 slavarmaturer.
Omgivningstemperatur 0 … 25 °C.
Livslängd L80 100 000 h (Ta25°C).
Drivdonets livslängd 50 000 h.
Drivdonets livslängd i DA- och CA-modeller 100 000 h.
- Kod
- A1EMG1
Nedladdningar
Teknisk information
- GTIN
- 6435200312259
- Airam-kod
- A1EMG1
- Kod
- A1EMG1
- Märkspänning från (V)
- 220
- Bibehållet ljusflöde vid genomsnittlig livslängd 100 000 tim (25 °C omgivning)
- 80
- Anslutningsbar ledararea (max) (mm²)
- 2.5
- Ljusutbyte (max) (lm/W)
- 150
- Innehåller produkt enligt 2019/2020/EU
- Ja
- Dimning nätspänningsmodulering
- Nej
- Kompatibel med Apple HomeKit
- Nej
- Dimning programmerbar
- Nej
- Dimning RF
- Nej
- Dimning 1-10 V
- Nej
- Dimning tillverkarspecifik
- Nej
- Höjd/djup (mm)
- 58
- Justerbarhet
- Ej justerbar
- Lämplig för pendelupphängning
- Nej
- Spänningstyp
- AC
- Lämplig för pelar/golvmontering
- Nej
- Stroboskopeffektvärde SVM
- 0.4
- Lämplig för utanpåliggande montage
- Nej
- Typ anslutning
- Kontaktpressa
- Konstant ljusflöde (CLO)
- Nej
- Med ljuskälla
- Ja
- Lämplig för skenmontage
- Nej
- Bredd (mm)
- 170
- Effektfaktor
- 0.9
- Med stöd för IFTTT
- Nej
- Justerbar ljusfördelning
- Nej
- Ytterdiameter (mm)
- 170
- Lämplig för väggmontering
- Nej
- Dimningsbar
- Nej
- Dimning DSI
- Nej
- Inbyggnadshöjd/djup (mm)
- 150
- Med ljussensor
- Nej
- Färgtemperatur (min) (K)
- 3000
- Dimning med touch
- Nej
- Integrerad nödströmförsörjning
- Nej
- Skyddsklass (IP) framsida
- IP54
- Ljusfördelning
- Symmetrisk
- Färg på ljus justerbar
- Lägen
- Dimmer med tryckknapp
- Nej
- Material kupa/kåpa
- Plast, transparent
- Ljusutbyte (min) (lm/W)
- 150
- Armatur med begränsad yttemperatur "D" (EN 60598-2-24)
- Ja
- Dimmerfunktion saknas
- Ja
- Lämplig för antal ljuskällor
- 1
- Dimning framkant (phase cut-on)
- Nej
- Dimning 0-10 V
- Nej
- Nöddriftsövervakningssystem
- Ingen
- Anslutningsbar ledararea (min) (mm²)
- 1.5
- Bortfall vid genomsnittlig livslängd 50 000 tim (25 °C omgivning) (%)
- 5
- Inbyggnadsdiameter (max) (mm)
- 150
- Lämplig för takmontering
- Ja
- Bygglängd (mm)
- 56
- Nominellt ljusflöde (IEC 62722-2-1) (max) (lm)
- 1800
- Unified Glare Ratio (UGR)
- 29
- Armaturljusflöde (lm)
- 1800
- Ljusfärg
- Vit
- Antal poler
- 3
- Inbyggnadshöjd (max) (mm)
- 5000
- Ljusflöde (min) (lm)
- 1150
- Max. antal armaturer per kretsbrytare B16
- 27
- Färgbeständighet (McAdam ellipse)
- SDCM3
- Lämplig för klämmontering
- Nej
- Slagtålighet (IK)
- IK03
- Nominellt ljusflöde (IEC 62722-2-1) (min) (lm)
- 1150
- Dimming sinusvåg (Sine Wave Reduction)
- Nej
- Färgtolkningsindex (CRI/Ra)
- 80-89
- Lämplig för inbyggnad/infällnad
- Ja
- Dimning potentiometer (integrerad)
- Nej
- Bortfall vid genomsnittlig livslängd 100 000 tim (25 °C omgivning)
- 10
- Bluetoothstyrd
- Nej
- Ljusfördelare/spridare
- Reflektor
- Nominell livstid L80/B50 vid 25 °C
- 75000
- Lamphållare/sockel
- Övrigt
- Dimning LineSwitch
- Nej
- Distorsion (THD) (%)
- 10
- Inbyggnadsbredd (mm)
- 150
- Spridningsvinkel
- Mediumstrålande 20-40°
- Utbytbart drivdon
- Ja
- Reflektorfärg
- Silver
- Drivdon ingår
- Ja
- Ljusutbyte (lm/W)
- 150
- Märkström (min) (mA)
- 200
- Reflektor
- Blank/Högglansig
- Längd (mm)
- 170
- Kompatibel med Casambi
- Nej
- Övertäckning med isolering
- Nej
- Max. antal armaturer per kretsbrytare C16
- 45
- Dimning bakkant (phase cut-off)
- Nej
- Fotobiologisk säkerhet (EN 62471)
- RG0
- Inbyggnadshöjd (min) (mm)
- 2000
- Dimning DMX
- Nej
- Dimning DALI-2
- Nej
- Glödtrådstest (IEC 60695-2-11)
- 650 °C - 30 s
- Typ av kabeldragning
- Lämplig för genomgående ledning
- Ljusflöde (max) (lm)
- 1800
- Märkspänning till (V)
- 240
- Drivdon
- LED-drivdon konstantström
- Distorsion (THD)
- 10
- Märkström (max) (mA)
- 350
- Flimmervärde Pst LM
- 1
- Färgtemperatur (max) (K)
- 4000
- Bortfall vid genomsnittlig livslängd 35 000 tim (25 °C omgivning) (%)
- 5
- Ljusuttag
- Direkt
- Skyddsklass (IEC 61140)
- II
- Skyddsklass (IP) baksida
- IP20
- Lämplig för lampeffekt (min) (W)
- 8
- Nöddriftförsörjningssystem
- Ingen
- Ljuskälla
- LED ej utbytbar
- Dimning Zigbee
- Nej
- Borstad yta
- Nej
- Bibehållet ljusflöde vid genomsnittlig livslängd 50 000 tim (25 °C omgivning) (%)
- 90
- Färg hus/kapsling/stomme
- Grå
- Kompatibel med Amazon Alexa
- Nej
- Kompatibel med Google Assistant
- Nej
- Lämplig för trossmontering
- Nej
- Anpassad för bildskärmsarbete (EN 12464-1)
- Ja
- Material hus/kapsling/stomme
- Aluminium
- Bibehållet ljusflöde vid genomsnittlig livslängd 35 000 tim (25 °C omgivning) (%)
- 95
- Nominell livslängd L70/B50 vid 25 °C (h)
- 100000
- Justering ljusflöde
- Lägen
- Med rörelsesensor
- Nej
- Lämplig för lampeffekt (max) (W)
- 14
- Ytskydd
- Pulverlackerad
- Nominell omgivande temperatur (IEC62722-2-1) (min) (°C)
- 0
- Nominell omgivande temperatur (IEC62722-2-1) (max) (°C)
- 25
- Ledararea (mm²)
- 2.5
- Max. systemeffekt (W)
- 14
- Dimning DALI
- Nej
- Inbyggnadsdiameter (min) (mm)
- 140
- Energieffektivitetsklass ljuskälla (EU 2019/2015)
- D
- Lämplig för lågspänningssystem
- Nej
- Kapslingsklass (IP)
- IP54
- Med närvaroindikator
- Nej
